消防控制室设备的组成

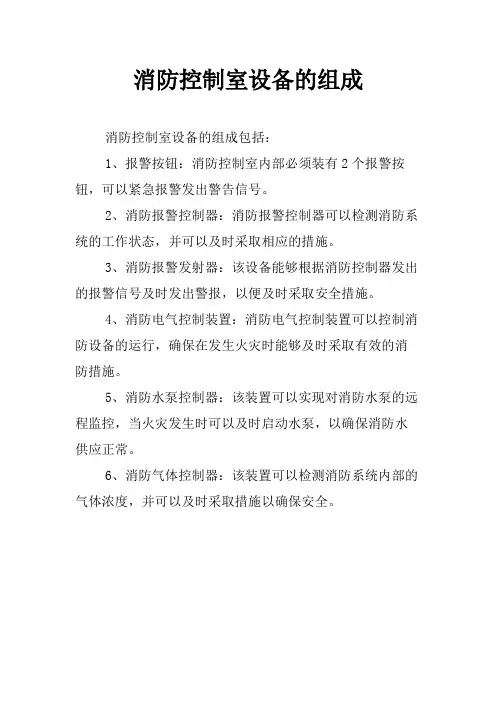

消防控制室设备的组成包括:
1、报警按钮:消防控制室内部必须装有2个报警按钮,可以紧急报警发出警告信号。
2、消防报警控制器:消防报警控制器可以检测消防系统的工作状态,并可以及时采取相应的措施。
3、消防报警发射器:该设备能够根据消防控制器发出的报警信号及时发出警报,以便及时采取安全措施。
4、消防电气控制装置:消防电气控制装置可以控制消防设备的运行,确保在发生火灾时能够及时采取有效的消防措施。
5、消防水泵控制器:该装置可以实现对消防水泵的远程监控,当火灾发生时可以及时启动水泵,以确保消防水供应正常。
6、消防气体控制器:该装置可以检测消防系统内部的气体浓度,并可以及时采取措施以确保安全。
一、消防控制室设备的组成与控制功能。

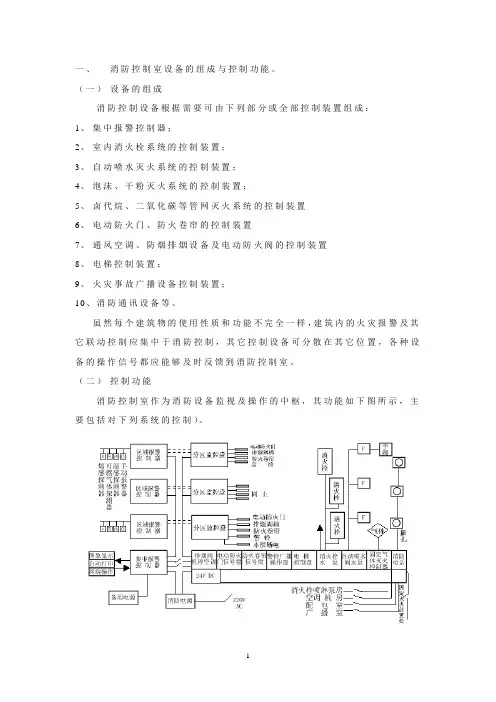

(一)设备的组成消防控制设备根据需要可由下列部分或全部控制装置组成:1、集中报警控制器;2、室内消火栓系统的控制装置;3、自动喷水灭火系统的控制装置;4、泡沫、干粉灭火系统的控制装置;5、卤代烷、二氧化碳等管网灭火系统的控制装置6、电动防火门、防火卷帘的控制装置7、通风空调、防烟排烟设备及电动防火阀的控制装置8、电梯控制装置;9、火灾事故广播设备控制装置;10、消防通讯设备等。
虽然每个建筑物的使用性质和功能不完全一样,建筑内的火灾报警及其它联动控制应集中于消防控制,其它控制设备可分散在其它位置,各种设备的操作信号都应能够及时反馈到消防控制室。
(二)控制功能消防控制室作为消防设备监视及操作的中枢,其功能如下图所示,主要包括对下列系统的控制)。
1、室内消火栓系统的控制功能(1)控制消火栓水泵的启、停;(2)显示消火栓水泵的工作,故障状态;(3)显示消火栓启泵按钮的位置;2. 自动喷水灭火系统的控制功能(1)控制喷淋泵的启、停;(2)显示喷淋泵的工作,故障状态;(3)显示报警阀、闸阀及水流指示器的工作状态。
3. 泡沫灭火系统的控制功能(1)控制泡沫消防泵及系统的启、停;(2)显示泡沫消防泵的工作状态。
4. 气体灭火系统的控制功能(1)控制系统的紧急启动和切迷装置;(2)由火灾探测器联动的控制设备应具有30秒可调的延时装置;(3)显示系统的手动、自动工作状态;(4)在报警、喷射各阶段,控制室应有相应的声、光的报警信号并能手动切除声响信号;(5)在延时阶段,应能自动关闭防火门、窗、停止通风、空气调节系统。
5. 消防联动控制设备消防控制室在火灾与发展的不同阶段,除了发挥其报警和控制各种消防设备系统的功能之外,还对建筑物内相关设备的运行状态进行联动控制,从而达到安全疏散人员,阻隔火势蔓延和及时有效灭火的目的。
其联动控制的功能主要包括以下几项:(一)灾报警后,消防控制设备对联动控制对象的控制功能:(1)停止有关部位的风机、关闭防火阀,并接收其反馈信号;(2)启动有关部位的防烟、排烟风机(包括正压送风机)、排烟阀,并接收其反馈信号。
消防控制室组成部分以及基本操作方法消防控制室应至少由火灾报警控制器、消防联动控制器、消防控制图形显示装置、消防电话主机、消防应急广播及成套设备。
消防控制室还应有一部用于火灾报警的外线电话。
消防控制室如下:1火灾报警控制器(典型火灾报警控制器按键及面板说明)1、火灾报警控制器组成(1)液晶屏:用于显示所有报警、故障及各类操作的汉字信息;(2)打印机:打印机可打印系统所有报警、故障及各类操作的汉字信息;(3)指示灯区:包括火警灯、故障灯、屏蔽灯、电源灯、监管灯、消音灯、启动灯、延时灯及自检灯等;红色指示火灾报警状态、监管状态;黄色指示故障、屏蔽、自检状态;绿色表示电源工作状态;(4)时间显示(5)按键:火灾报警控制器按键主要包括:消音键、启动键、控制键、复位键、自检键、屏蔽键、查询键、系统设置键及打印键等。
2、火灾报警控制器主要功能作为火灾自动报警系统的控制中心,火灾报警控制器具有火灾报警功能、火灾报警控制功能、故障报警功能、屏蔽功能、监管功能、自检功能、信息显示与查询功能及电源功能等。
(1)控制器能直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号,发出火灾报警声、光信号,指示火灾发生部位,记录火灾报警时间,并予以保持,直到手动复位。
控制器具有专用火警总指示灯,控制器处于火灾报警状态时,火警示灯点亮。
火灾报警信号能手动消防,当再次有火灾报警信号输入时,能再次启动。
(2)控制器可设置控制输出,用于火灾报警传输设备和消防联动设备等设备的控制,每一控制输出有对应的手动直接控制按钮。
(3)故障报警功能:控制器设专用故障报警总指示灯,无论控制器处于何种状态,只要有故障信号存在,该故障总指示灯点亮。
当控制器内部、控制器与其连接的部件间发生故障时,控制器能在100S内发出与火灾报警信号有明显区别的故障声、光信号,故障声信号能手动消除,如再有故障信号输入时,能再次启动,故障光信号能保持至故障排除。

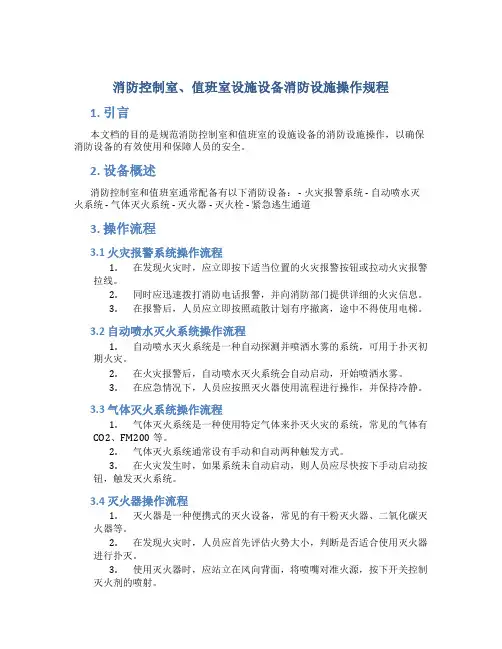

消防控制室、值班室设施设备消防设施操作规程1. 引言本文档的目的是规范消防控制室和值班室的设施设备的消防设施操作,以确保消防设备的有效使用和保障人员的安全。
2. 设备概述消防控制室和值班室通常配备有以下消防设备: - 火灾报警系统 - 自动喷水灭火系统 - 气体灭火系统 - 灭火器 - 灭火栓 - 紧急逃生通道3. 操作流程3.1 火灾报警系统操作流程1.在发现火灾时,应立即按下适当位置的火灾报警按钮或拉动火灾报警拉线。
2.同时应迅速拨打消防电话报警,并向消防部门提供详细的火灾信息。
3.在报警后,人员应立即按照疏散计划有序撤离,途中不得使用电梯。
3.2 自动喷水灭火系统操作流程1.自动喷水灭火系统是一种自动探测并喷洒水雾的系统,可用于扑灭初期火灾。
2.在火灾报警后,自动喷水灭火系统会自动启动,开始喷洒水雾。
3.在应急情况下,人员应按照灭火器使用流程进行操作,并保持冷静。
3.3 气体灭火系统操作流程1.气体灭火系统是一种使用特定气体来扑灭火灾的系统,常见的气体有CO2、FM200等。
2.气体灭火系统通常设有手动和自动两种触发方式。
3.在火灾发生时,如果系统未自动启动,则人员应尽快按下手动启动按钮,触发灭火系统。
3.4 灭火器操作流程1.灭火器是一种便携式的灭火设备,常见的有干粉灭火器、二氧化碳灭火器等。
2.在发现火灾时,人员应首先评估火势大小,判断是否适合使用灭火器进行扑灭。
3.使用灭火器时,应站立在风向背面,将喷嘴对准火源,按下开关控制灭火剂的喷射。
3.5 灭火栓操作流程1.灭火栓是一种用来供水灭火的设备,通常位于楼道或者消防通道中。
2.在火灾发生时,人员应按照灭火栓操作流程,迅速将消防栓接口打开,并将消防水带接上。
3.使用灭火栓灭火时,应控制好水流方向和压力,确保灭火效果最大化。
3.6 紧急逃生通道操作流程1.紧急逃生通道通常是建筑物内部设置的疏散通道,用于在火灾发生时快速撤离。
2.在火灾报警后,人员应迅速前往最近的紧急逃生通道,按照指示标志有序撤离。
消防控制室设置有哪些要求一、一般规定1. 具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。
2. 消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。
3. 消防控制室应设有用于火灾报警的外线电话。
4. 消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
5. 有两个及以上消防控制室时(控制中心报警系统),应确定一个主消防控制室,主消防控制室应能显示所有火灾报警信号和联动控制状态信号,并应能控制重要的消防设备,各分消防控制室内消防设备之间可互相传输、显示状态信息,但不应互相控制。
6. 高度超过100m的建筑中,除消防控制室内设置的控制器外,每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
二、消防控制室内部布置1. 设备面盘前的操作距离,单列布置时不应小于1.5m;双列布置时不应小于2m。
2. 在值班人员经常工作的一面,设备面盘至墙的距离不应小于3m。
3. 设备面盘后的维修距离不宜小于1m。
4. 设备面盘的排列长度大于4m时,其两端应设置宽度不小于1m的通道。
5. 与建筑其他弱电系统合用的消防控制室内,消防设备应集中设置,并应与其他设备间有明显间隔。
三、消防控制室设置要求1. 单独建造的消防控制室,其耐火等级不应低于二级。
2. 附设在建筑内的消防控制室应采用耐火极限不低于2.00h的防火隔墙和1.50h的楼板与其他部位分隔,消防控制室开向建筑内的门应采用乙级防火门,疏散门应直通室外或安全出口。
3. 附设在建筑内的消防控制室,宜设置在建筑内首层或地下一层,并宜布置在靠外墙部位。
4. 消防控制室应采取防水淹的技术措施。
5. 不应设置在电磁场干扰较强及其他可能影响消防控制设备正常工作的房间附近。
消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。
通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置(防火卷帘控制器等)、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

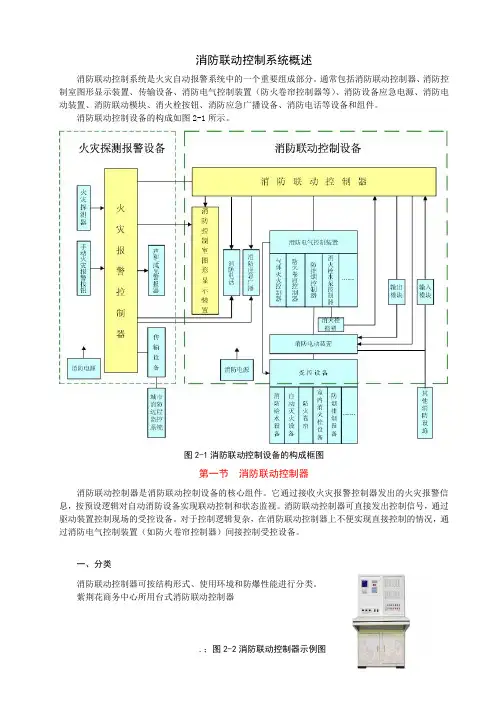

消防联动控制设备的构成如图2-1所示。
图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。
它通过接收火灾报警控制器发出的火灾报警信息,按预设逻辑对自动消防设备实现联动控制和状态监视。
消防联动控制器可直接发出控制信号,通过驱动装置控制现场的受控设备。
对于控制逻辑复杂,在消防联动控制器上不便实现直接控制的情况,通过消防电气控制装置(如防火卷帘控制器)间接控制受控设备。
一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。
紫荆花商务中心所用台式消防联动控制器.;图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号,并发出火灾报警声、光信号。
在非延时状态下能在3s(一般发生动作后会有一段信号传输过程)内向与其连接的各类受控设备发出启动信号,按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。
消防联动控制器能接收受控设备动作后的反馈信号,并显示相应设备状态。
2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号,显示其所在的部位,发出报警声、光信号,将报警信号发送到连接的火灾报警控制器。
3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。
在自动方式下,手动插入操作优先。
4)(各分线盘)消防联动控制器具有直接手动控制单元。
直接手动控制单元至少有六组独立的手动控制开关,每个控制开关对应一个直接控制输出。
直接手动控制单元能独立使用时,受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。
