推荐-消防控制室设备介绍 精品

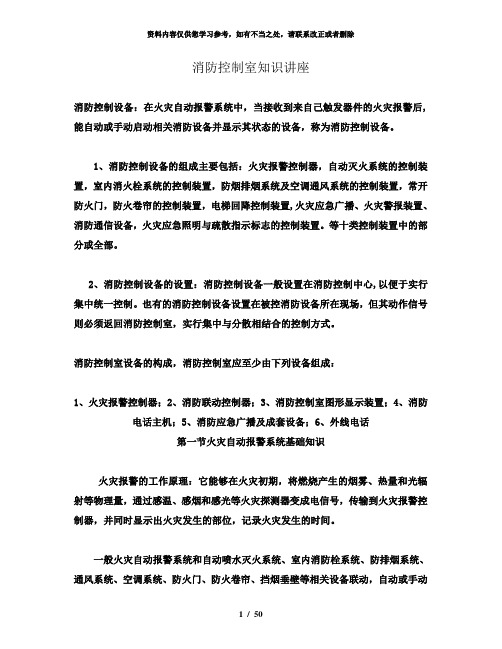

消防控制室知识讲座消防控制设备：在火灾自动报警系统中，当接收到来自己触发器件的火灾报警后,能自动或手动启动相关消防设备并显示其状态的设备，称为消防控制设备。

1、消防控制设备的组成主要包括：火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防烟排烟系统及空调通风系统的控制装置，常开防火门，防火卷帘的控制装置，电梯回降控制装置,火灾应急广播、火灾警报装置、消防通信设备，火灾应急照明与疏散指示标志的控制装置。

等十类控制装置中的部分或全部。

2、消防控制设备的设置：消防控制设备一般设置在消防控制中心,以便于实行集中统一控制。

也有的消防控制设备设置在被控消防设备所在现场，但其动作信号则必须返回消防控制室，实行集中与分散相结合的控制方式。

消防控制室设备的构成，消防控制室应至少由下列设备组成：1、火灾报警控制器；2、消防联动控制器；3、消防控制室图形显示装置；4、消防电话主机；5、消防应急广播及成套设备；6、外线电话第一节火灾自动报警系统基础知识火灾报警的工作原理：它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内消防栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的灭火装置。

一、火灾自动报警系统的发展火灾自动报警系统的发展与火灾探测技术的发展紧密相连火灾探测分为五个阶段分别是:第一代：从19世纪40年代至20世纪40年代,这漫长的100年,感温探测器占主导地位，火灾自动报警系统的发展处于初级阶段.第二代：从20世纪50年代至70年代，这30年中，感烟火灾探测器登上舞台，将感温火灾探测器排挤到次要地位。

第三代:从20世纪80年代初开始至今，总线制火灾自动报警系统蓬勃兴起.第四代：从20世纪80年代后期开始至今，由于模拟量可寻址技术的出现，给火灾探测技术带来了一场革命,这种技术为各种火灾探测器的改进和发展注入新的活力。

消防控制设备在火灾自动报警系统中，当接受到来自触发器件的火灾报警信号，能自动或手动启动相关消防设备并显示其状态的设备，称为消防控制设备。

主要包括火灾报警控制器，自动灭火系统的控制装置，室内消火栓的控制装置，防烟排烟及空调通风系统的控制装置，常开防火门、防火卷帘的控制装置，电梯回降控制装置，以及火灾应急广播，火灾警报装置，消防通信设备，火灾应急照明与疏散指示标志的控制等10类控制装置中的部分或全部1 室内消火栓系统的联动控制1。

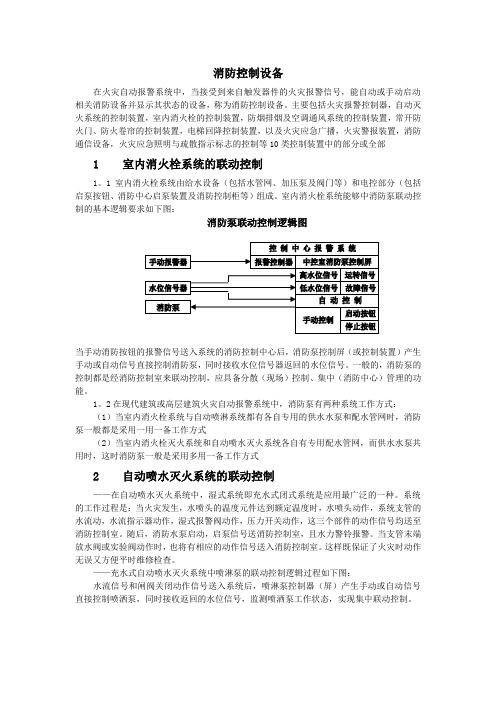

1室内消火栓系统由给水设备（包括水管网、加压泵及阀门等）和电控部分（包括启泵按钮、消防中心启泵装置及消防控制柜等）组成。

室内消火栓系统能够中消防泵联动控制的基本逻辑要求如下图：消防泵联动控制逻辑图当手动消防按钮的报警信号送入系统的消防控制中心后，消防泵控制屏（或控制装置）产生手动或自动信号直接控制消防泵，同时接收水位信号器返回的水位信号。

一般的，消防泵的控制都是经消防控制室来联动控制，应具备分散（现场）控制、集中（消防中心）管理的功能。

1。

2在现代建筑或高层建筑火灾自动报警系统中，消防泵有两种系统工作方式：（1）当室内消火栓系统与自动喷淋系统都有各自专用的供水水泵和配水管网时，消防泵一般都是采用一用一备工作方式（2）当室内消火栓灭火系统和自动喷水灭火系统各自有专用配水管网，而供水水泵共用时，这时消防泵一般是采用多用一备工作方式2 自动喷水灭火系统的联动控制——在自动喷水灭火系统中，湿式系统即充水式闭式系统是应用最广泛的一种。

系统的工作过程是：当火灾发生，水喷头的温度元件达到额定温度时，水喷头动作，系统支管的水流动，水流指示器动作，湿式报警阀动作，压力开关动作，这三个部件的动作信号均送至消防控制室。

随后，消防水泵启动，启泵信号送消防控制室，且水力警铃报警。

当支管末端放水阀或实验阀动作时，也将有相应的动作信号送入消防控制室。

这样既保证了火灾时动作无误又方便平时维修检查。

——充水式自动喷水灭火系统中喷淋泵的联动控制逻辑过程如下图：水流信号和闸阀关闭动作信号送入系统后，喷淋泵控制器（屏）产生手动或自动信号直接控制喷洒泵，同时接收返回的水位信号，监测喷洒泵工作状态，实现集中联动控制。

一、消防控制室设备的组成与控制功能。

（一）设备的组成消防控制设备根据需要可由下列部分或全部控制装置组成：1、集中报警控制器；2、室内消火栓系统的控制装置；3、自动喷水灭火系统的控制装置；4、泡沫、干粉灭火系统的控制装置；5、卤代烷、二氧化碳等管网灭火系统的控制装置6、电动防火门、防火卷帘的控制装置7、通风空调、防烟排烟设备及电动防火阀的控制装置8、电梯控制装置；9、火灾事故广播设备控制装置；10、消防通讯设备等。

虽然每个建筑物的使用性质和功能不完全一样，建筑内的火灾报警及其它联动控制应集中于消防控制，其它控制设备可分散在其它位置，各种设备的操作信号都应能够及时反馈到消防控制室。

（二）控制功能消防控制室作为消防设备监视及操作的中枢，其功能如下图所示，主要包括对下列系统的控制）。

1、室内消火栓系统的控制功能（1）控制消火栓水泵的启、停；（2）显示消火栓水泵的工作，故障状态；（3）显示消火栓启泵按钮的位置；2. 自动喷水灭火系统的控制功能（1）控制喷淋泵的启、停；（2）显示喷淋泵的工作，故障状态；（3）显示报警阀、闸阀及水流指示器的工作状态。

3. 泡沫灭火系统的控制功能（1）控制泡沫消防泵及系统的启、停；（2）显示泡沫消防泵的工作状态。

4. 气体灭火系统的控制功能（1）控制系统的紧急启动和切迷装置；（2）由火灾探测器联动的控制设备应具有30秒可调的延时装置；（3）显示系统的手动、自动工作状态；（4）在报警、喷射各阶段，控制室应有相应的声、光的报警信号并能手动切除声响信号；（5）在延时阶段，应能自动关闭防火门、窗、停止通风、空气调节系统。

5. 消防联动控制设备消防控制室在火灾与发展的不同阶段，除了发挥其报警和控制各种消防设备系统的功能之外，还对建筑物内相关设备的运行状态进行联动控制，从而达到安全疏散人员，阻隔火势蔓延和及时有效灭火的目的。

其联动控制的功能主要包括以下几项：（一）灾报警后，消防控制设备对联动控制对象的控制功能：（1）停止有关部位的风机、关闭防火阀，并接收其反馈信号；（2）启动有关部位的防烟、排烟风机（包括正压送风机）、排烟阀，并接收其反馈信号。

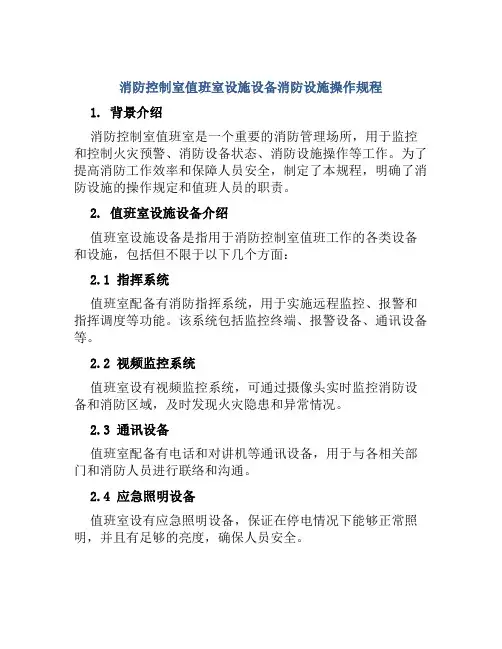

消防控制室值班室设施设备消防设施操作规程1. 背景介绍消防控制室值班室是一个重要的消防管理场所，用于监控和控制火灾预警、消防设备状态、消防设施操作等工作。

为了提高消防工作效率和保障人员安全，制定了本规程，明确了消防设施的操作规定和值班人员的职责。

2. 值班室设施设备介绍值班室设施设备是指用于消防控制室值班工作的各类设备和设施，包括但不限于以下几个方面：2.1 指挥系统值班室配备有消防指挥系统，用于实施远程监控、报警和指挥调度等功能。

该系统包括监控终端、报警设备、通讯设备等。

2.2 视频监控系统值班室设有视频监控系统，可通过摄像头实时监控消防设备和消防区域，及时发现火灾隐患和异常情况。

2.3 通讯设备值班室配备有电话和对讲机等通讯设备，用于与各相关部门和消防人员进行联络和沟通。

2.4 应急照明设备值班室设有应急照明设备，保证在停电情况下能够正常照明，并且有足够的亮度，确保人员安全。

2.5 值班区域设施值班室内有值班台、值班椅、文件柜、办公桌、电脑等设施，用于值班人员进行工作和记录。

3. 消防设施操作规程为了保证值班人员在操作消防设施时能够熟知相关操作规定，提高火灾应急处置效率，制定了以下操作规程：3.1 操作流程在值班室值班期间，如果接到火警报警或发现火灾隐患，值班人员按照以下步骤进行操作： - 第一步：立即通过消防指挥系统向相关部门报警，并说明火灾发生地点、火势情况等详细信息。

- 第二步：根据情况，通过短信或电话通知现场人员和其他相关部门参与火灾处置工作。

- 第三步：通过视频监控系统观察火势情况，指导现场人员进行灭火、疏散等工作，并及时向相关部门汇报火势发展情况。

- 第四步：根据情况，协调调度消防车辆和其他救援力量，提供必要的支援和资源。

3.2 灭火器材操作值班人员应熟悉各类灭火器材的操作方法和使用场景，并按照以下规定进行操作： - 当发现小型初起火灾时，应立即使用手提式灭火器进行灭火。

操作时，应首先确认自身安全，然后拔掉保险销，拿稳喷嘴，朝火焰根部喷射干粉或二氧化碳灭火剂。

一、消防控制室设备的组成与控制功能。

（一）设备的组成消防控制设备根据需要可由下列部分或全部控制装置组成：1、集中报警控制器；2、室内消火栓系统的控制装置；3、自动喷水灭火系统的控制装置；4、泡沫、干粉灭火系统的控制装置；5、卤代烷、二氧化碳等管网灭火系统的控制装置6、电动防火门、防火卷帘的控制装置7、通风空调、防烟排烟设备及电动防火阀的控制装置8、电梯控制装置；9、火灾事故广播设备控制装置；10、消防通讯设备等。

虽然每个建筑物的使用性质和功能不完全一样，建筑内的火灾报警及其它联动控制应集中于消防控制，其它控制设备可分散在其它位置，各种设备的操作信号都应能够及时反馈到消防控制室。

（二）控制功能消防控制室作为消防设备监视及操作的中枢，其功能如下图所示，主要包括对下列系统的控制）。

1、室内消火栓系统的控制功能（1）控制消火栓水泵的启、停；（2）显示消火栓水泵的工作，故障状态；（3）显示消火栓启泵按钮的位置；2. 自动喷水灭火系统的控制功能（1）控制喷淋泵的启、停；（2）显示喷淋泵的工作，故障状态；（3）显示报警阀、闸阀及水流指示器的工作状态。

3. 泡沫灭火系统的控制功能（1）控制泡沫消防泵及系统的启、停；（2）显示泡沫消防泵的工作状态。

4. 气体灭火系统的控制功能（1）控制系统的紧急启动和切迷装置；（2）由火灾探测器联动的控制设备应具有30秒可调的延时装置；（3）显示系统的手动、自动工作状态；（4）在报警、喷射各阶段，控制室应有相应的声、光的报警信号并能手动切除声响信号；（5）在延时阶段，应能自动关闭防火门、窗、停止通风、空气调节系统。

5. 消防联动控制设备消防控制室在火灾与发展的不同阶段，除了发挥其报警和控制各种消防设备系统的功能之外，还对建筑物内相关设备的运行状态进行联动控制，从而达到安全疏散人员，阻隔火势蔓延和及时有效灭火的目的。

其联动控制的功能主要包括以下几项：（一）灾报警后，消防控制设备对联动控制对象的控制功能：（1）停止有关部位的风机、关闭防火阀，并接收其反馈信号；（2）启动有关部位的防烟、排烟风机（包括正压送风机）、排烟阀，并接收其反馈信号。
