紫外成像检测应用导则(报批稿)-V2[1].0_090825

紫外成像技术在变电站一次设备检修中的应用紫外成像技术在电力设备检修中发挥着越来越重要的作用，尤其是在变电站一次设备的检修中，其应用已经成为了一种必不可少的手段。

紫外成像技术可以帮助工作人员及时发现设备的隐患，提高设备的可靠性和安全性，同时也大大提高了工作效率，降低了检修成本。

本文将重点介绍紫外成像技术在变电站一次设备检修中的应用，以及其优势和未来发展趋势。

1. 紫外成像技术原理紫外成像技术是一种利用红外相机和紫外灯进行成像的技术。

红外相机能够接收到设备发出的热量辐射信号，将其转换成可见的图像，从而找出设备的热点和异常现象。

而紫外灯则能够照亮设备表面，使得红外相机能够更加清晰地观察到设备表面的情况。

通过这种方式，工作人员可以及时地发现设备的异常情况，从而采取相应的维修措施。

（1）发现设备的热点。

变电站一次设备在运行时会产生一定的热量，如果设备存在过热现象，就会产生热点。

通过紫外成像技术，工作人员可以及时地发现设备的热点，从而判断出设备的运行状态是否正常。

（2）检测设备的绝缘状态。

紫外成像技术可以通过观察设备表面的热情况，判断出设备的绝缘状态是否良好。

如果设备表面存在局部过热的情况，就可能意味着设备的绝缘状况出现了问题。

（3）检测设备的接触状态。

紫外成像技术还可以观察设备的接触状态，发现设备的连接点是否松动或者存在异常情况。

这对于设备的可靠性和安全性都具有重要意义。

3. 紫外成像技术在一次设备检修中的优势（1）高效。

紫外成像技术可以快速地对设备进行成像，并将成像结果显示在屏幕上，工作人员可以迅速判断设备是否存在异常情况，从而快速采取相应的维修措施。

（2）非接触式检测。

紫外成像技术可以在不需要接触设备的情况下进行检测，减少了对设备的干扰和风险，也减少了对设备的磨损。

（3）全方位检测。

通过紫外成像技术，工作人员可以对设备的表面进行全方位的观察，发现设备的热点、绝缘状态和接触状态等问题，提高了检修的全面性和准确性。

工艺与技术♦G o n g y i yu Jishu紫外成像技术在变电设备带电检测中的应用姜磊(国家电网内蒙古东部电力有限公司检修分公司，内蒙古通辽028001)摘要:为了保证电力系统安全运行，必须加强对变电设备的安全检测。

现对紫外成像检测原理进行详细介绍，并分析其优势和影响 因素，以期促进紫外成像 在变电 带电检测中进一广应用。

关键词:紫外成像;变电 ；带电检测;应用0引言在电力建设中变电设备发挥着重要作用，变电设备的安全 运行是电网、电力系统输供电安全的保障。

在科学 不断发展的 中，紫外成像 ，并在变电 带电检测中得到了应用， 明确地判断出变电 故障发生部位、故障 等。

因此，在变电 中，紫外成像 有 ：要的应用意义。

1紫外成像检测原理经济的快速发展，与电力有着密不可分的关系。

近几年 来，我国电网建设规模不断扩大，为经济的发展提供了电力 保障。

随着用电需求的不 ，电力系统的规模还在不扩大，各种电气得到了广泛的应用，且数量在不断。

为了保证电力系统的安全运行，带电检测运行设备成为电 力行业发展 中一种必然趋势。

随着科学 的发展，紫外、红外成像检测 逐渐 ，并在电气 测中得到了广 用。

在 电带电 测中 用 外 像 ，测 电晕放电和局部放电等情况，绝缘[1]。

对电力系统中电气设备的运行现状进行分析可知，高压导 体表面粗糙、锐角区域处理不良及高压套管、导线终端绝缘部 分处理不良等，均影响着变电 的有效运行。

此外，出现高压导线断股、破损等现象的电气 ，在 行过程中，会因为电场集中 放电现象，根据电场 的不同， 电晕、闪电弧。

在电气 放电 中，空气中的电子不断接收和释放能量，当电子释放能量时，就 出紫外线，紫外线的波长为40〜40nm。

在太阳光中也有紫外线，而波长小于280 nm的紫外线会气中的臭 收，于是就形成了 区，因此，气的紫外线波长范围一般在315〜400 nm。

而空气中的氮 气电离 的紫外线波长通常为280〜400 nm，只有一小部分波长低于280 nm。

紫外多光谱成像
紫外多光谱成像是一种利用紫外线波段的光谱信息进行成像的技术。

它可以同时获取目标在不同波长下的图像，从而提供更多的目标特征信息。

在实际应用中，紫外多光谱成像技术可以用于环境监测、地质勘探、军事侦察、天文观测等领域。

例如，在环境监测中，可以利用紫外多光谱成像技术检测大气中的臭氧、二氧化氮等污染物的浓度；在地质勘探中，可以利用紫外多光谱成像技术分析岩石的成分和结构；在军事侦察中，可以利用紫外多光谱成像技术探测敌方的伪装和隐藏目标。

紫外多光谱成像技术是一种非常有前途的成像技术，它可以为我们提供更多的目标特征信息，有助于我们更好地了解和探索自然界。

紫外成像技术在变电设备带电检测中的应用在电力建设中变电设备发挥着重要作用，变电设备的安全运行是电网、电力系统输供电安全的保障。

在科学技术不断发展的过程中，紫外成像技术应运而生，并在变电设备带电检测中得到了应用，其可以明确地判断出变电设备故障发生部位、故障程度等。

因此，在变电设备检修中，紫外成像技术有着重要的应用意义。

本文分析了紫外成像技术在变电设备带电检测中的应用。

标签：紫外成像技术;变电设备带电检测;应用紫外成像检测技术在这些年来得到了全面的发展，作为一项新的应用技术，通过对电力设备放电过程产生大量紫外线原理的应用，准确评估电力设备绝缘状态，有助于及时检查设备现有的放电缺陷。

这种技术与其他方法相比，具备简单方便、准确安全的优势，并且应用过程中也不会对其他的设备正常运行产生影响，因此有着巨大的发展前景。

一、紫外成像仪特点紫外成像仪使用紫外光成像技术，可以直观形象地观察到放电的情况。

通过观察电晕产生的位置、形状、强度等，使现场人员能迅速准确地定位放电点的位置，并可通过数码技术来记录动态和静态图像。

对比相邻运行的相关设备的图像和该设备的历史记录图像，可以准确地判断运行设备的健康状况。

也可检测出设备及绝缘的早期故障和性能降低情况，从而提高电力系统运行的可靠性。

老化部件的早期检测可节约维修费用，使非计划的电力中断减少到最少，增加供电可靠性。

紫外成像仪有紫外线和可见光2个通道。

前者用于电晕成像;后者用于拍摄环境（绝缘体、导线等）图片。

当输变电设备周边的电场强度达到一定数值时，就会出现电晕现象。

一旦输变电设备出现电晕现象，则设备周边的空气就会发生电离现象。

电离会使空气中的电子从电场获取能量，并从激励状态变为以往稳态的电子能状态，进而通过电晕、火花放电和闪络等释放能量，辐射出紫外线光波。

紫外线图像和可见光图像可以同时生成，用于同时观察电晕和周围环境情况。

紫外成像检测设备的通道可分为紫外光和可见光两条通道。

其中，紫外光通道常用于电晕成像中，而可见光通道常用于拍摄周围环境。

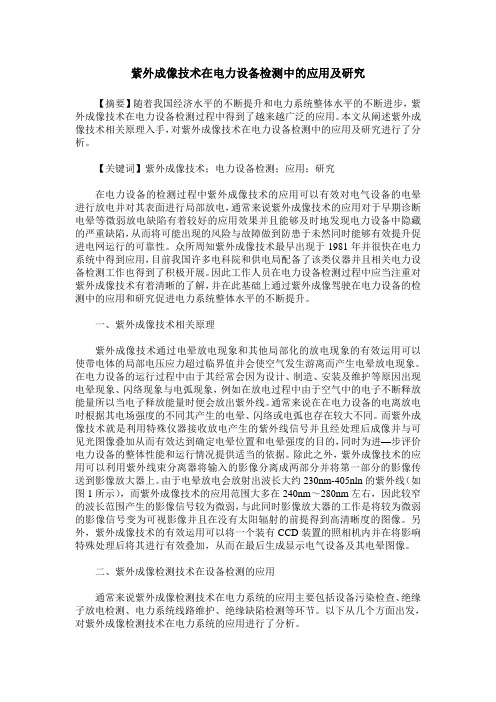

紫外成像技术在电力设备检测中的应用及研究【摘要】随着我国经济水平的不断提升和电力系统整体水平的不断进步，紫外成像技术在电力设备检测过程中得到了越来越广泛的应用。

本文从阐述紫外成像技术相关原理入手，对紫外成像技术在电力设备检测中的应用及研究进行了分析。

【关键词】紫外成像技术；电力设备检测；应用；研究在电力设备的检测过程中紫外成像技术的应用可以有效对电气设备的电晕进行放电并对其表面进行局部放电，通常来说紫外成像技术的应用对于早期诊断电晕等微弱放电缺陷有着较好的应用效果并且能够及时地发现电力设备中隐藏的严重缺陷，从而将可能出现的风险与故障做到防患于未然同时能够有效提升促进电网运行的可靠性。

众所周知紫外成像技术最早出现于1981年并很快在电力系统中得到应用，目前我国许多电科院和供电局配备了该类仪器并且相关电力设备检测工作也得到了积极开展。

因此工作人员在电力设备检测过程中应当注重对紫外成像技术有着清晰的了解，并在此基础上通过紫外成像驾驶在电力设备的检测中的应用和研究促进电力系统整体水平的不断提升。

一、紫外成像技术相关原理紫外成像技术通过电晕放电现象和其他局部化的放电现象的有效运用可以使带电体的局部电压应力超过临界值并会使空气发生游离而产生电晕放电现象。

在电力设备的运行过程中由于其经常会因为设计、制造、安装及维护等原因出现电晕现象、闪络现象与电弧现象，例如在放电过程中由于空气中的电子不断释放能量所以当电子释放能量时便会放出紫外线。

通常来说在在电力设备的电离放电时根据其电场强度的不同其产生的电晕、闪络或电弧也存在较大不同。

而紫外成像技术就是利用特殊仪器接收放电产生的紫外线信号并且经处理后成像并与可见光图像叠加从而有效达到确定电晕位置和电晕强度的目的，同时为进—步评价电力设备的整体性能和运行情况提供适当的依据。

除此之外，紫外成像技术的应用可以利用紫外线束分离器将输入的影像分离成两部分并将第一部分的影像传送到影像放大器上。

紫外成像检测技术靳贵平1庞其昌2(1中科院西安光学精密机械研究所,西安710068)(2暨南大学物理系,广州510632)摘 要 提出一种新型的紫外成像检测系统.此系统利用紫外增强技术和紫外滤光技术观察和检测紫外光信号.详细介绍了系统的关键技术:紫外镜头、紫外 日盲 滤光技术、紫外增强技术和光谱转换技术,给出了紫外成像检测系统的研制实例,以及用该系统得到的实验结果.此系统在公安、电力、森林火灾等领域有远大的应用前景.关键词 紫外成像;紫外检测;紫外光滤光片;像增强器中图分类号 TN247 文献标识码 ATel:029-******* Email:ji nguiping1012@si 收稿日期:200210300 引言紫外(UV)光谱成像检测技术是欧美国家为军事目的发展起来的新型检测成像技术.它的特点是用于观察和检测 日盲 [1,2](240~280nm)紫外光信号,并将紫外图像信号转换成可见光图像信号,进行观察和测量.利用该技术可以观察到许多用传统光学仪器观察不到的物理、化学、生物现象;又因为其工作在 日盲 波段,所以它的工作不受日光的干扰[1],即采用该技术的仪器可以在日光下工作,图像清晰、工作可靠、使用方便.欧美发达国家和俄罗斯均已有这类仪器投入使用[3].这类仪器可用于电力系统检测、太空科学和环境保护研究等领域.而国内对紫外成像检测系统的研究工作起步较晚,国产化产品几乎是空白,所以急需开展这方面的工作.文中详细地介绍了紫外成像检测系统研制中的几个关键的技术问题,同时给出了相应的解决方案.最后还给出了具体的研制实例.1 检测系统的工作原理紫外成像检测系统主要包括:紫外成像物镜、紫外光滤光镜、紫外像增强系统、CC D 、图像显示等[4].紫外成像检测系统工作原理如图1.紫外信号源被背景光(包括可见光、紫外光和红外光等)照射,从信号源传输到成像镜头的有信号源自身辐射的紫外光,也有信号源反射的背景光.成像光束经过紫外成像镜头后,有一部分背景光被滤除,有一部分背景光仍然存在.其后光束再通过 日盲 滤光片,照到紫外像增强器的光电阴极上,经过紫外增强器后,信号被增强放大并被转化为可见光信号输出,然后,成像光束经CCD 相机,最后,经信号处理后输出到观察记录设备.图1 紫外成像检测系统的工作原理Fig.1 Skeleton drawing of UV imag i ng and detecting system2 检测系统的关键技术问题2.1 紫外镜头根据工作原理知,从信号源传输到成像镜头的除了信号源自身的紫外辐射,还有被信号源反射的背景光(包括可见光、紫外光和红外光等).而实验中需要的是信号源自身辐射的紫外光图像.为此,选用紫外光成像镜头能减少背景噪音.研制紫外光谱波段的透镜主要的问题是寻找合适的材料,在0.2 m~0.4 m 的光谱范围,最重要的材料为尚矽石和氟化钙.虽然开发了几种玻璃来降低0.4 m 以下的吸收,但其使用仍受限.因为在0.3 m 都还有吸收.两种此类的玻璃为UBK -7及UK -5.紫外成像镜头如F 4.5f =105mm 的尼康紫外镜头,可以工作在全光圈.镜头上可装 日盲 紫外光滤光片.其性能指标如表1.表1光学镜头性能指标视场角焦距 mm 最大光圈后像距 m m 尺寸 mm 2重量 g 23 20105f 4.55268.5 1085152.2 紫外光滤光技术为了实现紫外滤光,比较了国产的三种紫外光滤光片.发现若选择宽带滤光片,则背景噪音太大,第32卷第3期2003年3月光 子 学 报ACTA P HOTONICA SINICAVol 32No 3 March 2003不能满足要求.而且,一般的镜头总是对应于一定的单色光设计的.因此,系统选用紫外窄带滤光片.要得到信号源自身辐射的紫外光图像,必须滤除背景光.用宽带紫外光滤光片可滤除背景光中的可见光和红外光.背景光中的紫外光主要来自太阳的辐射,在紫外的240nm~280nm波段,太阳辐射完全被大气层中的臭氧吸收了,即在这个波段,大气层中的背景辐射为零,亦称 日盲 .所以,滤除背景光中的紫外光而又不影响信号源的紫外光图像,应选用 日盲 紫外窄带滤光片.2.3 紫外光像增强技术在紫外成像检测系统中,由于紫外辐射一般比较微弱,若直接用对UV灵敏的CCD探测较弱的紫外信号,由于其强度太小,而探测不到.为解决这个问题,先对紫外信号进行增强放大,然后再探测.为了实现紫外光信号的增强放大,使用紫外像增强器比较合适.在紫外成像检测系统中,由于紫外光的特点,要研制成紫外光像增强器有两条途径.1)研制合适的紫外光电阴极,直接研制紫外像增强器;2)通过光谱转换技术,利用微光像增强器实现.研制紫外像增强器的关键是研制合适的紫外光电阴极.紫外辐射和可见辐射在本质上是没有差别的,但由于紫外辐射的光子能量高,于是在研制紫外光电阴极时,产生了一些特殊的问题.首先,要解决的是光窗的材料问题.由于高能光子会使一般玻璃内的电子发生跃迁,造成大几率的光子吸收,因而一般玻璃不透紫外辐射,要透过长于180nm的紫外线,光窗必须用石英或蓝宝石;要透过短于180nm 的紫外线,光窗一般用氟化锂.其次,是紫外应用的光电阴极材料通常还要满足一个重要的条件,即必须是 日盲 的.所谓 日盲 就是对太阳辐射没有响应,即用于大气层时,对350nm以上不灵敏;用于空间时,对200nm以上不灵敏[5].在400nm以下的紫外光区有光电响应的材料为数很多,但在200nm~400nm的 日盲 阴极中,实际应用最成功的是碲化铯(Cs2Te).Cs2Te的禁带宽度为3.5e V,电子亲合势小于1eV,其峰值量子产额为10%左右[6].对Cs2Te所进行的工作主要围绕两个方面,即如何形成能运用于光电倍增管和图像管的半透明阴极,以及如何使它的长波响应下降到最小.因为Cs2Te薄膜的电阻很大,所以解决第一个问题的先决条件就是透明导电基底的获得.不能采用在可见光区常用的导电的氧化锡基底,因为当波长低于400 nm时,它的吸收系数迅速上升.实验发现,采用对入射光的透过率为85%左右的蒸发钨膜即可.在实际应用中,用Cs2Te作阴极的管子要维持于高真空,为此制造过程中必须进行300~400 烘烤去气.如用碲作为蒸发源,则由于碲的蒸汽压较高,烘烤温度只能用得很低.采用碲化铟作为碲膜蒸发源可以克服这个困难,因为碲化铟在真空中的分解温度超过500 ,而在此温度下,铟的蒸汽压仍然低于10~8 mmHg,因此实际上只有碲才被蒸发出来[6].有了合适的紫外光电阴极,就可以研制紫外光像增强器.利用光谱转换技术加微光像增强器同样可实现增强紫外光的目的.由于光谱转换技术及微光像增强器的制造技术都已较成熟,所以实现起来较容易,过程也简单.两种途径各有优缺,前者的优点是分辨率高,而后者实现起来简单.2.4 光谱转换技术现有的光谱转换技术有两种:通过光电阴极进行光谱转换;用转换屏实现光谱转换.前者要研制合适的光电阴极;而后者须研制适当的转换屏.在紫外成像检测系统中,光谱转换可通过紫外光电阴极或紫外光转换屏来实现.若系统采用光谱转换加微光像增强器结构,则用转换屏比较好.紫外光作用于转换屏的入射面,经转换屏转化后,出来的光为我们所需的可见光.转换屏性能的好坏,直接影响着整个紫外光成像检测系统的性能.而转换屏的主要性能有:分辨率、发光效率即光谱转换率、光谱特性、余辉时间、稳定性和寿命.对于紫外成像检测技术来说,最主要的是它的分辨率和光谱转换效率.其次,光谱特性、余辉时间、稳定性和寿命也很重要[7].分辨率是它分辨图像细节的能力.影响它的因素有:发光粉层的厚度、粉的颗粒度、粉与基地表面的接触状态、屏表面结构的均匀性等[7].粉层较厚时,光谱转换效率固然能提高,但同时,由于粉颗粒对光线的散射作用增强,分辨率反而降低.反之,粉层较薄时,屏的分辨率虽然能提高,可是光谱转换效率则会下降.因此在即要保证足够的光谱转换效率的同时又要保证高的分辨率的情况下,选择最佳的粉层厚度是很重要的.发光粉的颗粒愈细小且均匀,转换屏的分辨率就愈高.但是,粉的颗粒度的减小会使粉的光谱转换效率下降.因此选取粉的颗粒时,必须综合考虑效率和分辨率两个矛盾着的因素.发光粉颗粒与基地表面接触紧密时,屏面就显得细密,而且,粉粒的分布也就均匀,这样,转换屏对于光线的散射作用会小些,分辨率也可提高.这一点与涂屏的工艺有很大的关系.2953期靳贵平等.紫外成像检测技术3 检测系统的研制实例实验中给出一个实例 紫外指纹检测仪来说明这些技术在实际系统中的应用.紫外指纹检测仪的主要技术指标如表2、3.表2 滤光片的性能指标中心波长 m m 半宽度 m m 透过率背景透过率直径 mm 有效直径 mm2543090%5 10-43530表3UVICCD 的性能指标亮度增益/(cd m -2Lx -1)最小照度 L x分辨率 (L p m m -1)阴极灵敏度 ( A lm -1)104<0.230250 紫外指纹检测仪的外形如图2.实验中利用紫外指纹检测仪对一年多前留下的轻微的肉眼看不见得指纹进行了检测,结果较理想.检测结果如图3.这是未作任何处理的指纹的原图,若加上滤波、去噪,效果会更好.图3 检测到的陈旧指纹图样Fig.3 Stale fingerprint pattern examined4 结论分析了紫外成像检测系统的关键技术问题,给出了相应的解决方案.并用实例说明:利用紫外滤光技术、紫外像增强技术和光谱转换技术可以成功探测到微弱的紫外光信号.这对于紫外成像检测系统的发展和广泛应用具有指导意义.参考文献1 Lindner M,Elstein S,Lindner P.Solar blind and b-i spectralimaging with ICCD,BCCD,and EBCCD cameras.SPIE ,1998,3434:22~312 Lindner M,Els tein S,Wallace J.Solar blind band -pass filters for UV imag i ng devices.SPIE ,1997,3434A:176~1833Lindner M,Elstei n S,Lindner P.et al.Daylight corona discharge imager.H igh voltage enginee rin g sym posium ,1999,8:22~274 腾鹤松.紫外成像技术及其应用.光电子技术,2001,21(4):294~297Ten H S.The Technology of Photoelectron .2001,21(4):294~2975 江剑平,翁甲辉,杨泮棠.阴极电子学与气体放电原理.北京:国防工业出版社,1980.197~199Jiang J P,Wen J H,Yang P T.Electronics of Cathode and Principle of Gas Discharge.Beijing:National Defence Indus try Press,1980.197~1996 [美]A.H.萨默.光电发射材料制备、特性与应用.北京:科学出版社,1979.192~198[America ]Somer A H.Preparati on,Characteristic andApplication of Photoelectric Emission Material.Beijing:SciencePress,1979.192~1987 周士源.荧光屏及其制备.上海:华东工程学院,1978.100~103Zhou H S.Screen of fluorescence and its preparation.Shanghai:East China College of Engineering Press,1978.100~103296光 子 学 报32卷The Key Points of UV Imaging and Detecting SystemJin Guiping 1Pang Qichang21Xi an I nstitute o f Optics &Precision Mechanics ,Chinese A cademy o f Science ,Xi an 7100682Physics Department ,Jinan University ,Guang z hou 510632Received date:2002-10-30Abstract New type of UV imaging and detecting system is introduced.The technology of UV intensifier and UV filter are used to observe and detect UV signal.The key technologies of this system are introduced in detail,such as UV lens 、UV filter of solar blind 、UV intensified technology and spectrum conversion.Developed e xample of UV imaging anddetecting syste m is offered,and experimental result with this system is also offered.This syste m will be used widely in public security,elec tric power,fire of forest and so on.Keyword UV ima ging;UV detect;UV filter;Image intensified deviceJin Guiping was born in 1977.She got her Bac helor from Northwest University in 1999.She is aPh.D.candidate on physics electronics in Xi an Institute of Optics &Precision Mechanics,Chinese Acade my of Science.Her current research interest is devices of photoelectron imaging and photoelectron detecting.2973期靳贵平等.紫外成像检测技术。

《高海拔地区电气设备紫外线成像检测导则第1部分：变电站》编制说明（征求意见稿）1. 工作简况，包括任务来源、主要工作过程（接到计划后组织起草等工作）、主要参加单位和工作组成员及其所做的工作等；1.1、任务来源本标准来源于2015年第三批国家标准计划项目，计划编号为20153589-T-604，主管部门为中国电器工业协会，归口单位为全国高原电工产品环境技术标准化技术委员会。

1.2、主要工作过程本标准由重庆大学负责起草。

2016年3月，重庆大学征集组成了本标准制定工作组。

本标准工作组讨论稿完成于2018年10月，在此之前，通过对重庆大学及相关单位在实际变电站和实验室进行的紫外检测研究成果进行总结以及对国内外相关科研机构的研究进行了调研。

2019年6月，在昆明召开第一次工作组会议，对讨论稿进行了讨论、修改，并在工作组内征求意见。

1.3、主要参加单位和工作组成员本标准主要参加单位为：重庆大学，昆明电器科学研究所，南方电网超高压检修中心工作组成员为：2. 标准编制原则和主要内容2.1、标准编制原则随着我国大电网互联的发展，变电站不可避免选址于西部高海拔地区。

高海拔地区由于空气稀薄，变电站设备更易发生电晕和电弧放电。

运行经验表明采用紫外成像技术可以检测变电站设备电晕和电弧放电，但目前国内外尚未相关标准指导高海拔地区变电站设备电晕和电弧的检测。

国家能源局于2011年发布了电力行业标准DL/ 345-2010 《带电设备紫外诊断技术应用导则》，首次提出了紫外成像仪检测的基本技术要求，规定了应用紫外成像仪检测设备电晕放电的现场检测要求、试验方法、检测内容及周期、检测技术、诊断方法、缺陷类型的确定及处理方法和技术管理等要求，但该标准并不涉及高海拔地区的紫外成像检测，且未规定如何根据紫外光子数定量评判放电类型与设备缺陷类型，且该标准仅针对电晕放电，未涉及影响设备运行安全的电弧放电，其提出的光子数与检测距离的校正公式亦未考虑不同放电源的区别。

紫外成像技术在变电站一次设备检修中的应用随着科技的不断进步，新型的检测技术也在不断涌现。

紫外成像技术是近年来广受关注的一种新型检测技术，它在变电站一次设备检修中的应用也备受关注。

紫外成像技术通过捕捉物体散发的紫外辐射，可以实现无接触、无损伤的检测，广泛应用于电器设备的缺陷检测、热态监测、局部放电检测等领域。

在变电站一次设备检修中，紫外成像技术可以快速、准确地检测设备的缺陷，提高了设备的安全性和稳定性，为变电站的正常运行提供了保障。

1. 高效快捷：传统的设备检修往往需要停机维护，影响变电站的正常运行。

而使用紫外成像技术，可以在设备运行状态下进行检测，大大缩短了检修时间，提高了检修效率。

2. 高精度：紫外成像技术可以实现高精度的热态监测，可以发现设备的热点、异常热量等问题，提前预警设备的故障，确保变电站设备的安全运行。

3. 无接触、无损伤：传统的检测方法往往需要对设备进行接触式检测，容易造成设备的损坏。

而使用紫外成像技术，可以实现无接触、无损伤的检测，对设备没有任何伤害。

4. 全方位监测：紫外成像技术可以全天候、全方位监测设备的状态，可以实现对设备的全面检测，发现设备的各种问题，提高了设备的可靠性和稳定性。

1. 设备缺陷检测：紫外成像技术可以快速、准确地检测设备表面的缺陷，如裂纹、破损、漏电等问题，及时发现设备的隐患，做出相应的维修和保养，确保设备的安全运行。

2. 热态监测：紫外成像技术可以实时监测设备的热态，通过捕捉设备散发的紫外辐射，分析设备的热量分布，发现设备的异常热量，预警设备的故障，及时采取措施，避免设备的损坏。

某变电站采用紫外成像技术对变压器进行了一次设备检修。

通过紫外成像技术，发现了变压器表面存在局部放电现象，热量分布不均匀的问题。

及时对变压器进行了维修处理，避免了变压器的损坏，确保了设备的正常运行。

通过紫外成像技术，还发现了变压器的温度过高的情况，预警了设备的故障，及时采取了措施，保障了变压器的安全运行。

紫外成像技术分析应用摘要：本文阐述了紫外成像检测技术的工作原理及技术特点，并与传统的预防性试验、红外检测技术作了详细比较。

结合具体实例，对紫外成像检测技术在输变电设备上的实际应用作了详细分析，并分析了影响紫外成像检测结果准确度的因素。

在此基础上，指出了紫外成像检测技术在实际应用中尚需解决的问题，并明确了该技术今后的发展方向。

关键词：紫外成像；电力设备；放电检测随着电力系统的电网规模的不断扩大、电力负荷要求的不断提高，电力系统中使用的各种类型的高压设备的损坏、故障也不断增加，相应对预防性维护的要求也不断提高。

输供电线路和变电站配电等设备在大气环境下工作，在某些情况下随着绝缘性能的降低、出现结构缺陷，或表面局部放电现象，电晕和表面局部放电过程中，电晕和放电部位将大量辐射紫外线，这样便可以利用电晕和表面局部放电的产生和增强间接评估运行设备的绝缘状况和及时发现绝缘设备的缺陷。

目前，可用于诊断目的的放电过程的各种方法中，光学方法的灵敏度、分辨率和抗干扰能力最好。

即采用高灵敏度的紫外线辐射接受器，记录电晕和表面放电过程中辐射的紫外线，再加以处理、分析达到评价设备状况的目的。

预防，减少设备发生故障造成的重大损失，具有很大的经济效益。

一、原理在高压设备电离放电时，根据电场强度（或高压差）的不同，会产生电晕、闪络或电弧。

电离过程中，空气中的电子不断获得和释放能量。

当电子释放能量即放电时，会辐射出光波和声波，还有臭氧、紫外线、微量的硝酸等。

紫外成像技术，就是利用特殊的仪器接收放电产生的紫外线信号，经处理后成像并与可见光图像叠加，达到确定电晕的位置和强度的目的，从而为进一步评价设备的运行情况提供依据。

紫外线的波长范围是40～400nm，太阳光中也含紫外线，但由于地球的臭氧层吸收了部分波长的紫外线，实际上辐射到地面上的太阳紫外线波长大都在300nm 以上，低于300nm 的波长区间被称为太阳盲区。

图1 电磁光谱波长最新的紫外成像仪利用紫外线束分离器将输入的影像分离成两个部分。

架空电力线路紫外检测技术导则如下：一、概述架空电力线路紫外检测技术是一种新型的线路检测技术，利用紫外线探测器监测线路中的紫外线强度，从而判断线路的老化程度和故障位置。

该技术具有检测速度快、精度高、无损检测等特点，适用于架空电力线路的定期检测和故障诊断。

二、检测原理紫外线探测器通过监测架空电力线路中的紫外线强度，来反映线路的老化程度和故障位置。

当线路中电晕放电、绝缘不良等故障时，会释放出紫外线，紫外线探测器可以捕捉到这些信号，并将信号传输到检测设备中进行分析和处理。

通过比较实际检测到的紫外线强度与标准值，可以判断线路的健康状况和故障位置。

三、检测周期架空电力线路紫外检测技术的检测周期应根据线路的实际情况和运行环境来确定。

一般情况下，对于重要线路和易受环境影响的部分线路，应定期进行检测，如每月一次或每季度一次。

对于一般线路，可根据实际情况适当延长检测周期。

在特殊情况下，如线路故障、恶劣天气等，应及时进行检测。

四、操作流程1. 准备工作：检查紫外线探测器、传输电缆等设备是否正常，确保检测设备能够正常连接和运行。

2. 确定检测点：根据线路实际情况和故障历史，确定需要检测的线路段和检测点。

3. 实际测量：按照规定的方法和要求，使用紫外线探测器对每个检测点进行实际测量，记录实际测量数据。

4. 数据处理：将实际测量数据传输到计算机软件中进行处理和分析，生成检测报告。

5. 报告评估：根据检测报告，评估线路的健康状况和故障位置，提出相应的维修和养护建议。

五、安全注意事项1. 紫外线探测器应放置在安全的位置，确保不会对人体造成伤害。

2. 在进行检测时，应注意周围环境的变化，如天气、温度等，这些因素可能会影响检测结果。

3. 操作过程中应注意安全防护，避免紫外线辐射对人体的伤害。

总之，架空电力线路紫外检测技术是一种高效、无损的线路检测技术，可以快速准确地诊断线路故障位置和健康状况，为维修和养护工作提供重要的依据。

在实际操作过程中，应严格按照操作流程进行，确保检测结果的准确性和可靠性。
