工业厂房工程施工现场总平面布置1.施工现场特征本工程由14个单体工程组成，包括1号～2号提纯干燥车间、1号～7号球形车间、4号～5号负极材料车间、水泵房、储罐车间、1号大门及门卫室。
总建筑面积28232.74m2，其中地上建筑面积27094.94m2，地下建筑面积1137.80m2。
(1)出入口：为减少施工车辆在厂区内的行驶距离，减少现场施工对厂区员工的工作和生活的影响，本工程拟在1号大门和4号大门处设置两个出入口。
(2)场内交通：施工现场需设置临时施工道路。
2.施工总平面布置原则本工程合理组织将成为工程顺利进行的关键，施工总平面布置合理与否，将直接关系到施工进度的快慢。
为保证施工进度，本工程分阶段进行施工总平面布置。
施工平面布置原则如下：(1)依据工程特点和各施工阶段施工管理要求，结合现场实际情况，对施工平面实行分阶段布置和管理，不同施工阶段总平面布置作动态调整，但临时设施的迁移量不宜过大，方便进行管理和服务；(2)紧凑有序，在满足施工的条件下，科学合理的布置总平面，充分利用施工现场的场地；(3)在满足施工生产需要和市政府有关规定的前提下，按照美观、实用、节约的原则进行建设规划临时设施；(4)按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰, 保证场内施工道路通畅；(5)施工设备和材料堆场按照“就近堆放”和“及时周转”的原则，既尽量布置在汽车吊覆盖范围内，同时考虑到交通运输的便利，尽量减少材料场内的二次搬运；(6)合理布置汽车吊、混凝土泵等大中型机械设备，以达到最优的使用率；(7)尽量避免对周围环境的干扰和影响；(8)临建布置符合施工现场卫生、环保、安全和卫生要求。
3.大中型机械设备的选型3.1土建起重机械的选型根据本工程场地大，建筑高度低，土建工程量小的特点，采用汽车吊作为起重机械。
3.2钢结构起重机械的选型根据现场工期紧，吊装重量不重等情况考虑，采用汽车吊进行吊装。
3.3混凝土输送泵的选型和布置根据本工程流水段的划分和工程量计算，根据分阶段进行混凝土输送泵的布置。

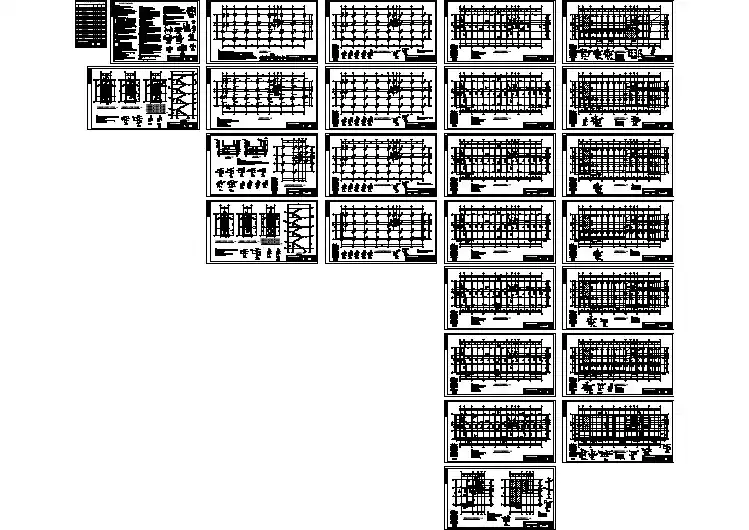

工业厂房结构施工图基础平面图基础详图基础平面及详图的用途及内容•用途：用于放灰线、刨槽、支模板、绑钢筋、浇灌混凝土及安装基础梁。
•内容：主要包括基础平面、基础详图、文字说明三部分。
•①基础平面图的内容：a.轴线网。
b.基础布置：画出外形轮廓并注出尺寸和编号，如图中2000、1400、1200等尺寸，基础编号如J1、J1A、J1B等。
C.基础梁布置：用粗线表示，注上编号，如JL-5等。
基础梁由基础支撑，见图。
②详图内容：包括基础编号、与轴线的关系、尺寸、配筋、垫层等。
图中以J1、J1A、J1B为例。
③文字说明：包括±0.00相当的绝对标高、地耐力、刨槽与验槽要求、材料标号、钢筋保护层、标准构件选用图集等。
独立基础和基础梁立体图柱、吊车梁、柱间支撑布置柱、吊车梁、柱间支撑布置图的用途和内容用途：用于安装柱子、吊车梁及柱间支撑。
基本内容：⑴柱子布置：①柱子编号：每根柱子有明确编号。
柱子尺寸、钢筋布置、预埋件不同时，编号应不同。
柱子编号反映柱子的类型，制作、堆放、安装都要用到编号。
图中Z1、Z2、Z1A、Z1B、Z2A、Z2B是不同柱子的编号，其中带A、B字母的表示有焊接柱间支撑的埋件，这两种柱子相邻，且埋件面对面，见右图。
②柱子的定位尺寸：在安装柱子时除应按编号对号入座，还应满足构件相对于轴线的的定位尺寸⑵吊车梁的布置与编号：吊车梁选自6米跨度钢筋混凝土鱼腹式吊车梁标准图GB-108,吊车梁轨道联结及车挡选自标准图GB-109。
图中吊车梁编号DL-3Z、DL-3B、DL-3S的的含义：D—吊车；L—梁；3—3级载荷；Z—用于中跨；B—用于边跨；S—用于伸缩缝跨。
吊车梁立体图柱子与吊车梁的连接屋面结构布置图屋面结构布置立体图屋面结构布置图用途内容•屋面构件一般采用标准图中的预制件。
•用途：用于安装屋架、天窗架、屋面板、支撑等各种构件。
•基本内容：一般包括屋顶结构平面、剖面、说明、构件统计表等。
