维修案例三菱重工海尔（青岛）空调机有限公司目录第一部分：安装问题（案例1~25）信号线问题（案例1~4）2页电源线部分（案例5~8）2~3页配管部分（案例9~13）3~4页其它问题（案例14~25）5~8页第二部分：问题设计（案例26~33）9页第三部分：维修（案例34~66）11页第四部分：KX4（案例67~68）20页第五部分：其它机器维修（案例1~23）23页KX 工程案例集第一部分：安装类：案例1：主机电脑板7段数码管无显示，内机E3故障现象：主机电脑板7段显示无显示，内机显示E3原因分析：主机电源AC380V有，变压器初级AC220V电源有，次级蓝-蓝AC17V有，次级红-红AC8V有，重新断电再送电仍不能消除故障，检查A、B信号线间电阻值为0，检查室内机屏蔽线线头在接线处与A、B信号线相接触，造成短路，更改后重新送电，故障消除。
对策：要求现场施工人员在施工过程中注意检查。
案例2：线控器闪烁故障现象：部分内机线控器一直闪烁原因分析：测量线控器X-Z、Y-Z之间的电压，发现X-Z之间电压为8V，Y-Z之间的电压为10V，判定X、Y接线反，将X、Y线调整后，线控器显示正常。
对策：调整X、Y连线。
案例3：线控器显示吸入温度为0℃故障现象：线控器显示吸入温度为0℃原因分析：检查线控器X、Y、Z之间的直流电压不对，标准电压X-Z：10.5～10.8V;Y-Z:5～10.8V;X-Y:变化值。
X、Y信号线接反。
纠正后OK。
对策：接线时应做好标识，线色予以区别。
案例4:制热效果差，部分内机无法开机。
故障现象：部分系统制热效果差，部分内机无法开机现场检查:发现只有主机运行,子机不开机。
将机器调整为试运行方式，主机子机均能运行，制热效果良好。
取消试运行方式，子机不能启动，制热效果差。
分析：有干扰导致通讯不良。
检查信号线连接很好，但是信号线的屏蔽层进行双端接地，判定可能是由于此问题导致子机不能运行以及部分内机无法正常开机。

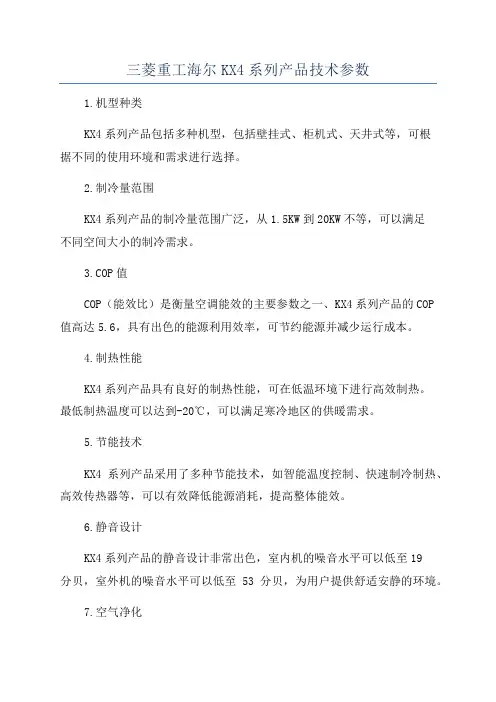

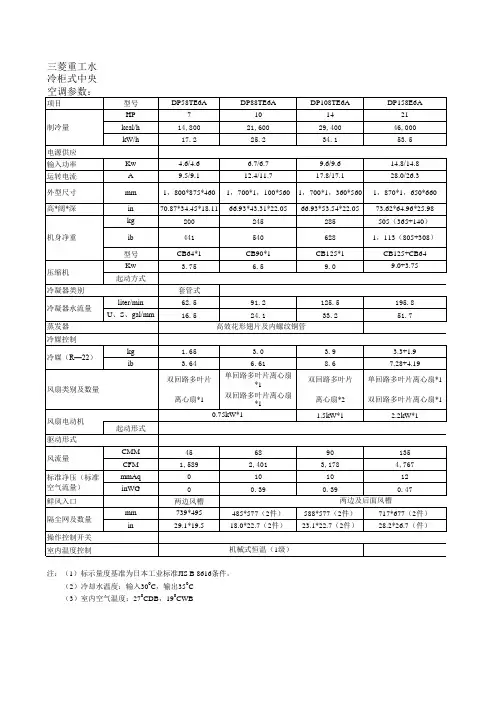

三菱重工海尔KX4系列产品技术参数1.机型种类KX4系列产品包括多种机型，包括壁挂式、柜机式、天井式等，可根据不同的使用环境和需求进行选择。
2.制冷量范围KX4系列产品的制冷量范围广泛，从1.5KW到20KW不等，可以满足不同空间大小的制冷需求。
3.COP值COP（能效比）是衡量空调能效的主要参数之一、KX4系列产品的COP值高达5.6，具有出色的能源利用效率，可节约能源并减少运行成本。
4.制热性能KX4系列产品具有良好的制热性能，可在低温环境下进行高效制热。
最低制热温度可以达到-20℃，可以满足寒冷地区的供暖需求。
5.节能技术KX4系列产品采用了多种节能技术，如智能温度控制、快速制冷制热、高效传热器等，可以有效降低能源消耗，提高整体能效。
6.静音设计KX4系列产品的静音设计非常出色，室内机的噪音水平可以低至19分贝，室外机的噪音水平可以低至53分贝，为用户提供舒适安静的环境。
7.空气净化KX4系列产品配备了先进的空气净化技术，可有效去除室内的PM2.5、甲醛、细菌等有害物质，提供健康洁净的空气环境。
8.智能控制KX4系列产品支持智能控制功能，用户可以通过手机APP或遥控器实现远程控制和定时开关机等操作，提高了使用的便捷性和舒适性。
9.多功能显示屏KX4系列产品的室内机配备了大尺寸液晶显示屏，可以显示当前的温度、湿度、工作模式等信息，方便用户了解和调节室内环境。
10.长达10年的质保KX4系列产品拥有长达10年的质保期，表明了其高质量和可靠性。
总结：三菱重工海尔KX4系列产品具有出色的性能和先进的技术，包括多种型号可供选择，具有广泛的制冷量范围和高能效比，拥有良好的制热性能和节能技术，静音设计和空气净化功能，智能控制和多功能显示屏等特点。
此外，产品还具有长期的质保期，为用户提供可靠的品质保证。

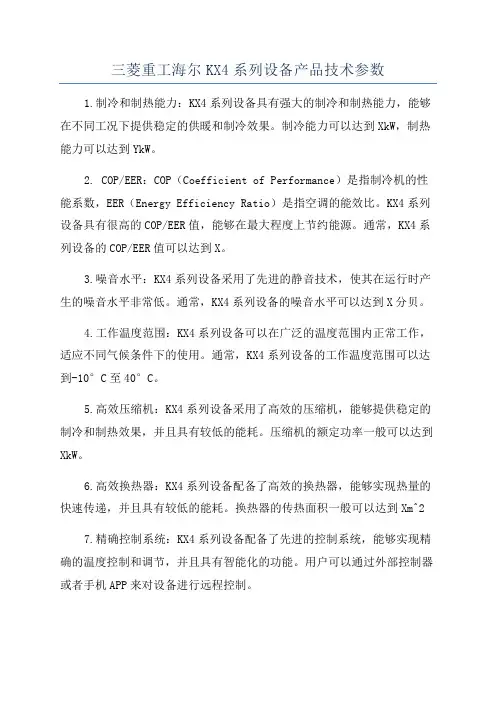

三菱重工海尔KX4系列设备产品技术参数1.制冷和制热能力：KX4系列设备具有强大的制冷和制热能力，能够在不同工况下提供稳定的供暖和制冷效果。
制冷能力可以达到XkW，制热能力可以达到YkW。
2. COP/EER：COP（Coefficient of Performance）是指制冷机的性能系数，EER（Energy Efficiency Ratio）是指空调的能效比。
KX4系列设备具有很高的COP/EER值，能够在最大程度上节约能源。
通常，KX4系列设备的COP/EER值可以达到X。
3.噪音水平：KX4系列设备采用了先进的静音技术，使其在运行时产生的噪音水平非常低。
通常，KX4系列设备的噪音水平可以达到X分贝。
4.工作温度范围：KX4系列设备可以在广泛的温度范围内正常工作，适应不同气候条件下的使用。
通常，KX4系列设备的工作温度范围可以达到-10°C至40°C。
5.高效压缩机：KX4系列设备采用了高效的压缩机，能够提供稳定的制冷和制热效果，并且具有较低的能耗。
压缩机的额定功率一般可以达到XkW。
6.高效换热器：KX4系列设备配备了高效的换热器，能够实现热量的快速传递，并且具有较低的能耗。
换热器的传热面积一般可以达到Xm^27.精确控制系统：KX4系列设备配备了先进的控制系统，能够实现精确的温度控制和调节，并且具有智能化的功能。
用户可以通过外部控制器或者手机APP来对设备进行远程控制。
8.环保节能：KX4系列设备采用了环保的制冷剂，并且具有较低的能耗。
在使用过程中，减少了对大气环境的污染，并且符合节能减排要求。
综上所述，三菱重工海尔KX4系列设备具有出色的制冷和制热能力，高效的能源利用率，低噪音水平以及精确的控制系统。
这些优势使其成为一种理想的供暖和制冷设备，适用于不同的应用场景。
同时，KX4系列设备也具有环保节能的特点，可以对能源的消耗和环境的影响进行有效控制。
三菱重工海尔家庭中央空调LX、FX故障代码表三菱重工海尔KX4故障代码一览表海尔家庭中央空调故障代码1、遥控接收器定时灯、运行灯闪灯说明开机运行时定时灯（Time）闪烁表示室内机故障，运行灯（Run）闪烁表示室外机故障，具体见下表：●室内机故障：闪烁次数室内机故障定时灯闪1次液管温度传感器异常定时灯闪2次气管温度传感器异常定时灯闪3次环温温度传感器异常定时灯闪4次与室外机通讯异常定时灯闪5次与电子膨胀阀盒通讯异常定时灯闪6次846芯片与通讯芯片通讯异常定时灯闪8次电子膨胀阀强电板故障定时灯闪10次室内机PG风机异常定时灯闪11次浮子开关或水泵电机异常定时灯闪12次室内机EEPROM数据异常定时灯闪13次室内热过载定时灯闪14次室内机与线控器通讯异常●室外机故障：闪烁次数室外机故障运行灯闪1次室外机除霜温度传感器异常运行灯闪2次室外机环境温度传感器异常运行灯闪3次室外机吸气温度传感器异常运行灯闪4次室外机排气温度传感器异常运行灯闪5次室外机蒸发温度传感器异常运行灯闪6次室外机AC过电流保护运行灯闪7次室外机DC电压不足保护运行灯闪9次IPM保护运行灯闪10次室外机EEPROM故障运行灯闪11次压缩机排气过热保护运行灯闪12次857与通讯芯片通讯异常运行灯闪13次室外机系统压力过高保护2、内机线控器(左翻盖外观)故障显示表：●室内机故障：室内机故障显示故障浮子开关或水泵电机异常E0室外机故障E1异运行故障E2液管温度传感器异常E3气管温度传感器异常E4室内机846芯片与通讯芯片通讯异常（内机机号重复）E5与电子膨胀阀盒通讯异常E7线控器与室内机控制板通讯异常E8室内外机通讯异常E9水温传感器异常EB●室外机故障：（线控器显示E1时,可检查室内机控制板LED1或室外机控制板LED (变ALARM－A系统、定ALARM－B系统)室外机故障LED ALARM灯闪烁室外机除霜温度传感器异常闪1次室外机环境温度传感器异常闪2次室外机吸气温度传感器异常闪3次室外机排气温度传感器异常闪4次室外机AC过电流保护闪6次室外机DC电压不足保护闪7次IPM保护闪9次室外机EEPROM故障闪10次压缩机排气过热保护闪11次室外机857芯片与通讯芯片通讯异常闪12次室外机系统压力过高保护闪13次KVR-125W/B720A故障代码KVR-150W/B720A故障代码海尔定频户式水机故障代码海尔定频户式水机LSQRF7 LSQRF10 LSQRF12 LSQRF142、故障排查说明海尔变频户式水机故障代码海尔变频户式水机型号：LSQRF10/BP LSQRF12/BP LSQRF14/BP LSQRF16/BP E1:定速压机过电流保护，室外电控指示灯闪烁1判断条件：IACa>17A故障处理：停定速压机A故障恢复：Ta2＜55℃时持续180秒后自动恢复E3:定频系统盘管中点温度传感器故障，室外电控指示灯闪烁3判断条件：定频盘管Ta2开路或短路故障处理：停定频压机A故障恢复：该故障为不可恢复故障，更换温传恢复E4:定频系统排气温度过高或温传故障，室外电控指示灯闪烁4判断条件：定频排气Ta1开路或短路，或者Ta1＞120℃持续15秒故障处理：停定频压机A故障恢复：Ta1＜90℃恢复E5:流量开关故障，室外电控指示灯闪烁5判断条件：水泵开启后连续30秒测量流量开关Cv为“OFF”故障处理：停定速压机、水泵故障恢复：该故障为不可恢复故障，必须断电排除故障后重新启动E6:室外环境温度传感器故障，室外电控指示灯闪烁6判断条件：室外环境温度传感器开路或短路故障处理：停定速压机故障恢复：该故障为不可恢复故障，更换温传恢复E9:室外机过压、欠压，室外电控指示灯闪烁9判断条件：输入电压VAC＞450V或VAC＜320V，压缩机启动10秒内不对电压进行判断。

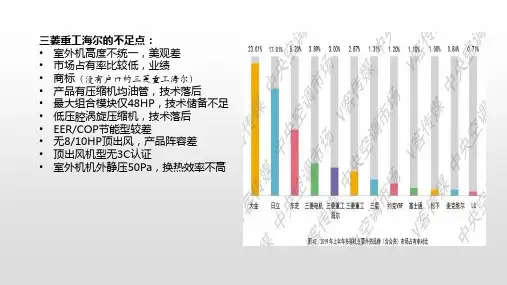

三菱重工海尔中央空调技术资料三菱重工海尔中央空调技术资料三菱产品线04年12月走动培训资料KX4楼寓用多联机系列产品篇三菱重工海尔中央空调技术资料楼寓用多联机空调的升级楼寓用多联机的销售台数KX2(台数)90,000 80,000 70,000 60,000 50,000 40,000 30,000 20,000三菱重工:累943,742台(89~03年)三菱重工海尔(02~03):累计5000套KX4KX4销售!!10,0000 89 90 91 92 93 94 95 96 97 98 99 00 01 02 0304(年度)KX销售KX2销售KX3k三菱重工海尔中央空调技术资料KX4名称的诠释41、Lead2、Long3、Link同行业多联机的领导者同行业配管最长楼寓管理系统4、Luxury 足够满足所有需求的机能三菱重工海尔KX2→三菱重工KX3→三菱重工海尔KX4(三菱重工的LX)三菱重工海尔中央空调技术资料机器外观图358mm8~16R力18~24R力三菱重工海尔中央空调技术资料超群的外观、构造设计8~16R力18~24R力三菱重工海尔中央空调技术资料最大组合可以达到48匹室外机组合最大可以达到48匹，没有主机、子机12~ 24匹外观完全相同与以前相比最大降落低60%马力8101214161820222426 12+142830323436384042444648组合原占地面积KX4的设置面积一体型14+14 14+16 16+1616+18 18+18 18+2020+20 20+22 22+22 22+24 24+240.972 0.9721.211.621.622.432.432.432.432.432.433.243.243.240.972 0.972 0.972 0.972 0.972 0.972 0.972 0.972 0.9721.944 1.944 1.944 1.9441.944 1.944 1.944 1.944 1.944 1.944 1.944 1.944与从前机器的100% 占地面积比100%80.6%60.0% 60.0%40.0%80.0% 80.0% 80.0% 60.0%60.0% 60.0%60.0% 60.0%三菱重工海尔中央空调技术资料安装尺寸和其他社比较安装尺寸比^A社三菱重工海尔中央空调技术资料节约能源同行业最高水平的COP压缩机采用直流电机,采用高性能的热交换器,换热性能增强,22.4kw(相当于8 匹)的COP可以达到3.9的同行业最高水平,所有系列产品符合日本2022年开始实施的节约能源法(基准值为3.07)三菱重工海尔中央空调技术资料节约能源(COP)冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(8~24R力):KX4 : VRVII43.9 3.51 3.48 3.493.53.423.393.263.213.1432.5281012141618202224 (R力)三菱重工海尔中央空调技术资料节约能源冷暖平均COP和DAKIN(A社)公司的VRVII产品比较(26~48R力):KX4 : VRVII(COP)43.48 3.53.34 3.35 3.353.3 3.253.223.23.173.15 3.11 3.0832.5226283032343638404244464 8(R力)三菱重工海尔中央空调技术资料连接配管长度同行业最长同行业最高！可以连接的配管长度可以达到160m冷媒配管变细减少冷媒量、同行业连接配管最长;实际长度可以达到160m 配管总长度可以达到510m。
三菱重工海尔空调故障代码变频空调故障代码1、KFR-26GW/BPF、KFR-26GW/A（BPF）、KFR-26GW/C（BPF）、KFR-28GW/BPA、KFR-28GW/BPF、KFR-28GW/A（BPF）、KFR-28GW/C（BPF）、KFR-40GW/BPF、KFR-40GW/A（BPF）、 KFR-28GW/DBPF、KFR-36GW/DBPF、KFR-28GW/M （BPF）、KFR-36GW/M（BPF）、KFR-25GW*2/BP、KFR-25GW*2/BPF、KFR-25GW*2/BPJF、KFR-26GW*2/BPF、KFR-30GW*2/BPF、KFR-30GW*2/BPKF、KR-（32G/AF.40G/F）60W/BP、KR-（32G/AF.50L/F）70W/BP室内机显示灯故障原因维修方法备注电源定时运转闪灭灭室内环温传感器闪亮亮室内热交传感器1.检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修亮亮闪室外除霜传感器（检修只适用于一拖一机型）闪亮灭压机排气温度传感器1、检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修亮闪灭室外环境温度传感器上门检修闪灭亮室外传感器异常（检修只适用于一拖二机型）闪灭亮压机运转异常1、检测电压是否正常、管路是否安装完好；2、若以上正常，拉回检修（只适用于一拖一机型）闪闪亮1.DC电流检知2、过电流保护动作3、功率模块温度过高保护4、功率模块低电压检知（1、检测电压是否正常， 2、电压正常，拉回检修）室内机显示灯故障原因维修方法电源定时运转闪闪灭过电流保护动作AC电流检知1、上门检测电压是否正常；2、电压正常，拉回检修闪闪闪制热时，蒸发器温度上升（68度以上），或室内风机风量小1、检查过滤网是否脏、热交换器换热是否正常、风速是否正常；2、若以上正常，拉回检修闪灭闪 CT断线保护上门检修亮闪亮功率模块异常上门检修灭灭闪通讯异常上门检修灭闪灭排气管温度超过120度（1、检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好 2、检查传感器阻值 3、若以上正常，拉回检修）灭闪亮电压不足解释原因，让用户断电10-15分钟后重新上电开机灭亮闪控制基板异常上门检修灭亮闪室内机EEPROM异常上门检修闪亮闪室外机EEPROM异常上门检修2、KFR-35GW/BPF、KFR-35GW/ABPF、KFR-36GW/BP、KFR-36GW/BPF 、KFR-36GW/ABPF、KFR-50GW/BPF、KFR-50LW/BP、KFR-50LW/BPF故障现象故障原因维修方法备注定时灯闪烁1次功率模块过热、过流、短路拉回检修室外机定时灯闪烁2次电流传感器感应电流太小上门检修定时灯闪烁4次制热时压机温度传感器温度超过120度保护 1、上门检查热交换器换热是否正常、管路安装是否正确否 2、检查压机传感器阻值正常，拉回检修定时灯闪烁5次过电流保护 1、上门检测电压是否正常；2、电压正常，拉回检修定时灯闪烁6次室外环温传感器故障上门检修定时灯闪烁7次室外热交传感器故障上门检修定时灯闪烁10次电源超、欠压解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁11次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机定时灯闪烁12次制冷时室外热交传感器温度超过70度保护1、上门检查热交换器换热是否正常；2、检测传感器阻值3、若以上正常，拉回检修定时灯闪烁14次单片机读入EEPROM数据有错误上门检修定时灯闪烁15次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机故障现象故障原因维修方法备注电源灯闪烁1次室内环温传感器故障修室内机电源灯闪烁2次内热交传感器故障1、检查传感器阻值；2、查过滤网是否脏、热交换器换热、风速是否正常；3、若以上正常，拉回检修电源灯闪烁4次制热时室内热交传感器温度超过72度保护1、上门检查过滤网是否脏、热交换器换热、风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修电源灯闪烁5次制冷时室内热交传感器温度低于0度保护滤网是否脏、热交换器换热，风速是否正常；2、测传感器阻值3、若以上正常，拉回检修电源灯闪烁6次瞬时断电时单片机复位解释原因，让用户断电10-15分钟后重新上电开机电源灯闪烁7次通讯回路故障上门检修电源灯闪烁8次室内风机故障上门检修电源灯闪烁9次瞬时断电保护解释原因，让用户断电10-15分钟后重新上电开机3、KFR-36GW/B（BPF）、KFR-36GW/BPJF、KFR-28GW/BPJF、KFR-28GW/(BPF)、KFR-36GW/(BPF)室内机显示故障原因维修方法E1室内环境温度传感器上门检修E2室内热交温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F21室外除霜温度传感器上门检修F25室外排气温度传感器1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F6室外环境温度传感器上门检修E07通讯异常上门检修室内机显示故障原因维修方法F24CT断线上门检修F4排气温度超过120℃，排气管温度过升保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查传感器阻值3、若以上正常，拉回检修F22AC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修F23DC电流过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E9制热时，蒸发器温度上升（68℃以上），或室内电机运转但风量小1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F11压机运转异常拉回检修E8面板主板通讯异常上门检修4.KFR-60LW/BPF故障显示故障原因维修方法E1室温传感器故障上门检修E2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修E3室外环温传感器故障上门检修E4室外盘管传感器故障上门检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6压机过热保护1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好2、检查压机传感器阻值3、若以上正常，拉回检修E7室外低电压保护解释原因，让用户断电10-15分钟后重新上电开机E8面板与主板通讯故障上门检修E9室内外通讯故障上门检修5FR-48LW/@（BPJXF）、KFR-48LW/@（BPF）、KFR-50LW/BPJXF、KFR-51LW/BPJXF、KFR-51LW/BPJF、KFR-51LW/N（BPF）、KFR-51LW/T （BPJXF）、KFR-51LW/@（BPJXF）、KFR-52LW/BPJXF、KFR-52LW/BPJF、KFR-52LW/E（BPJXF）、KFR-52LW/N（BPJXF）、KFR-58LW/BPJXF、KFR-58LW/E （BPJXF）、KFR-58LW/N（BPJXF）、KFR-58LW/N（BPF）、KFR-58LW/T（BPJXF）、KFR-58LW/@（BPF）、KFR-58LW/@（BPJXF）、KFR-60LW/BPJXF、KFR-60LW/BPJF、KFR-60LW/BPXF、KFR-60LW/E（BPJXF）、KFR-68LW/BPJXF、KFR-68LW/E（BPJXF）、KFR-68LW/@（BPJXF）等故障代码故障原因维修方法E1功率模块过热、过流、短路拉回检修E2电流传感器感应电流太小上门检修E4制热时压机温度传感器温度超过120℃1、上门检查过滤网是否脏、热交换器换热是否正常、管路安装是否完好；2、检查压机传感器阻值；3、若以上正常，拉回检修E5过电流保护1、上门检测电压是否正常；2、电压正常，拉回检修E6室外温度传感器故障上门检修E7室外盘管传感器故障上门检修Ea电源超欠压解释原因，让用户断电10-15分钟后重新上电开机Ec制冷时室外热交传感器温度超过70℃保护1、上门检查过滤网是否脏、热交换器换热是否正常；2、检测传感器阻值；3、若以上正常，拉回检修Ee单片机读入EEPROM数据有错误上门检修F1室温传感器故障上门检修F2室内盘管传感器故障1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F4制热时室内盘管传感器超过72℃保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F5制冷时室内盘管温度传感器低于0℃以下保护1、上门检查过滤网是否脏、热交换器换热是否正常，风速是否正常；2、检测传感器阻值3、若以上正常，拉回检修F7室内主板与控制面板通讯故障上门检修E1 室内温度传感器E2室外盘管传感器E3室外温度传感器E4室外盘管传感器E5电流过大E6压力保护E7低电压保护E8面板，主板（内）通信故障E9室内，外板通信故障三菱重工海尔柜机故障代码E1 操作开关线断、室内机电路板不良。
三菱重工海尔多联机介绍1、企业优势三菱重工海尔（青岛）空调机有限公司系由世界知名的日本三菱重工株式会社与缔造中国产业奇迹的中国海尔集团共同出资组建的合资公司。
同时具有日本三菱重工强大的技术资源和中国海尔集团遍布全国的销售与售后服务网络。
整个企业的运作按照日本三菱重工业的制造、研发与管理模式进行，日方派专家常驻工厂进行现场全方位的管理与技术转移支持。
2、产品整体技术性能KX4系列产品为日本三菱重工依据最新空调技术研发而成，并负责提供可持续的研发与制造技术，代表了变频多联空调器的世界领先技术。
获日本三菱重工授权与检验，我公司所生产的KX4系列空调产品均已达日本原装产品的技术指标。
所有主要零部件由日本三菱重工制造或在日本采购检验后提供，产品的技术整合与兼容性好。
KX4系列产品在日本与中国均有良好的口碑和数个成功的业绩工程，是技术先进的成熟的空调产品。
3、人力资源优势三菱重工海尔产品的先进性的根基之一是强大的人力资源优势。
我公司是日本三菱重工除本土外，唯一的变频多联机研发制造基地。
我公司拥有7名日方专家常驻进行多联机开发、设计、制造与维护等全方面的指导。
我公司还常年选派优秀的中方技术人员前往日本三菱重工总部学习深造，已有多名工程师学成回国，并在公司内任技术担当。
4、优异的节能性能独特的软、硬件节能模式KX4系列变频多联空调机的节能优势不只来源于其采用了性能卓越的钕磁铁直流调速压缩机与直流调速风扇电机等硬件，最能体现KX4节能优势是在于机组整体节能控制上。
KX4室外机内所有的压缩机均为直流调速压缩机，而全部采用直流调速压缩机所带来的控制上的节能性能是其他直流调速压缩机 + 定频机的组合无法比拟的。
硬件：拿RFC560KX4（20匹）机型为例，20匹室外机内的2台压缩机均为直流调速压缩机,单台压缩机调速范围20-120Hz，采用了目前最先进的IPM智能功率模块进行调速控制，比过去的IGBT晶体管控制整体控制性能更加精确。
A P P 1-IA 7SICE R E P A IR IN G菱重工海尔直流变频中央空调故障代码与电气配线图(二）□童长江B I 室内机接¥@1.机型：R F (D )71/140K X 4THI-A!h>-R1室内机组闸的连撗线电潺堉号()()()C n H 2W HC n NR OC nN 3 £绝C n N 4B KOpt ion 选配件-今-C X R2 ) | C X R4 〕 !虚线区域仅"电加热"机型使用Mark 符号英文颜色BK Black 黑BL Blue 蓝B R Brown 褐G R Gray 灰O R Orange 橙RD Red 红WHWhite白C F 1符号含义符号含义FMI 送风用电机(带温控器）SW 5-4ON 紧急停止信号-有效CFI F M I 用电容器OFF 紧急停止信号-无效T h l-A 空气吸入传感器SW 6机型容量切换T h l-R l 热交换器传感器(红色-U 型头）ji 过滤网标记Thl -R 2热交换器传感器(黄色-毛细管）J 2运行许可.禁止Thl -R 3热交换器传感器(黑色-气管头）LED .1显示灯(红色-检修显示）ThC 遥控器的温度传感器LED .2显示灯(绿色-微控正常显示）Trl 变压器X 1-3.6F M 用继电器SM 步进马达(电子膨胀阀>X 4D M 用继电器F 保险丝X R 1运行输出（D C 12V 输出）SW 1室内机组编号十位X R 2制热输出（D C 12V 输出）SW 2室内机组编号个位X R 3温控器O N 输出（D C 12V 输出）SW 3室外机组编号十位X R 4检修输出(D C 12V 输出）SW 4室外机组编号个位X R 5远程操作（无电压触点）FMI 送风用电机(带温控器）TB 端子排（〇记号）CFIF M I 用电容器CnA〜Z连接器(••记号>SW 5-3ON外部输入-边缘输入OFF 外部输入-水平输入含义端子排（〇记号）I f m 用继电器D M 用继电器L M 用继电器运行输出（D C 12V 输出）制热输出(D C 12V 输出）!温控器O N 输出(D C 12V 输出）检修输出(D C 12V 输出）远程操作(无电压触点）端子排（〇记号）连接器(_'记号）闭端接线子辅助电加热器1符号H \〇XIT )XX R 2X R 3P C R 4X R 5C n A 〜Z |■m a r kX含义室内机组编号十位室内机组编号个位室外机组编号十位室外机组编号个位1排水泵试运转外部输入-边缘输入i 外部输入-水平输入紧急停止信号-有效紧急停止信号-无效_________机型容量切换显示灯(红色-检修显示）显示灯(绿色-微控正常显示）保险丝符号S W 1S W 2S W 3^W 4S W 5-1O NO F FO N O F F S W 6L E D .1L E D .2U mS W 5-3S W 5-4含义送风用电机(带温控器）F M I 用电容器排水泵浮子开关导风板马达叶子开关空气吸入传感器热交换器传感器(红色-U 型头）热交换器传感器(黄色-毛细管）热交换器传感器(黑色-气管头）遥控器的温度传感器变压器步进马达(用于电子膨胀阀）1符号F M I _1D ML M2T h l -AT h l -R l T h l -R 2 I r 〇1HT h CHS Mi 颜色f q i K掸ym 概黄/绿粉红I C o l o r B l a c k B l u eB r o w n 丨O r -1R e d W h i t eY e l l o w1T ；l o w /G r e e n P i n k 丨M a r k 符号sqB RO RR D W H >Y /GNA.T =>T =»i_IA ^C E TR E T =»A.nR irslG含义接线板(〇记号）F M 用继电器D M 用继电器L M 用继电器运行输出(D C 12V 输出）制热输出(D C 12V 输出）温控器O N 输出(D C 12V 输出）检修输出(D C 12V 输出）远程操作(无电压触点）连接器('记号）1闭端接线子[符号|X 1~3,6寸X IT )XX R 1X R 2X R 3|X R 4X R 5C n A -Zi H m a r k含义室内机组编号十位室内机组编号个位室外机组编号十位室外机组编号个位排水泵试运行外部输入-边缘输入外部输入-水平输入紧急停止信号-有效紧急停止信号-无效切换机型容量|显示灯(红色-检修显示）显示灯(绿色-微控正常显示）保险丝1符号S W 1S W 2S W 3S W 4I S W 5-1O F F O F F S W 6L E D .1L E D .2U -.S W 5S W 5寸1含义 ___________送风用电动机(带温控器）F M I 用电容器排水泵浮子开关导风板马达_________叶片开关空气吸入传感器热交换器传感器(红色-U 型头）热交换器传感器(黄色-毛细管）热交换器传感器(黑色-气管头>遥控器的温度传感器变压器步进马达(用于电子膨胀阀）1符号C Nr —l 1—1U -C NT—1E UD M|l m 2T h l -Ad12H|T h l -R 2T W -R 3|T h C颜色181捭黄/绿C o l o r B l a c k [B l u eB r o w nO r a n g e R e dW h i t eY e l l o wY e l l o w /G r e e n[M a r k 符号1B RO R§W H Y /G N Ootck&fnformatfon I55含义显示灯(红色-检修显示）显示灯(绿色-微控正常显示）F M 用继电器D M 用继电器运行输出（D C 12V 输出）制热输出（D C 12V 输出）温控器O N 输出(D C 12V 输出）检修输出（D C 12V 输出）远程操作(无电压触点）端子排（〇记号）连接器('记号）闭端接线子1符号L E D .1L E D .2X I 〜3,6寸X |X R 11X R 2X R 3X R 4I X R 5C n A -Z■m a r k含义室内机组编号十位室内机组编号个位室外机组编号十位室外机组编号个位排水泵试运转外部输入-边缘输入外部输入-水平输入紧急停止信号-有效紧急停止信号-无效机型容量切换滤波器标记运行许可/禁止1符号S W 1S W 2S W 3S W 4S W 5-1〇N I O F F O N O F F S W 6C NS W 5-3S W 5-4「含义送风用电机(带温控器）l F M I 用电容器排水马达(选购）浮子开关空气吸入传感器热交换器传感器(红色-U 型头}热交换器传感器(黄色-毛细管）热交换器传感器(黑色-气管头）遥控器的温度传感器变压器步进马达(用于电子膨胀阀）保险丝1符号F M IC F ID M £T h l -AT h l -R l T h l -R 2丄H T h ChS M©a o <〇k8W r,0»h(Mi L§-J 翁赛i 國m國I9MS |_N-Hs S 5Q p ^uj Q ^u |n ^o _--------T 敢 aw s i |颜色裡m m *黄/绿C o l o r B l a c kB l u eB r o w nG r a yO r a n g eR e dW h i t e Y e l l o wY e l l o w /G r e e nM a r k 符号mB RG RO RR D W HY /G N•【(d 2 p i *4!H )一水i *«地(LD N n l s l H ) L®3t H <l i ;】^拽 5S W 甶s^os(._l s iN o l ln /r 袈吞ew )迮•拽电 s 袈吞s l a s n s i r z。
三菱重工海尔多联机介绍1、企业优势三菱重工海尔（青岛）空调机有限公司系由世界知名的日本三菱重工株式会社与缔造中国产业奇迹的中国海尔集团共同出资组建的合资公司。
同时具有日本三菱重工强大的技术资源和中国海尔集团遍布全国的销售与售后服务网络。
整个企业的运作按照日本三菱重工业的制造、研发与管理模式进行，日方派专家常驻工厂进行现场全方位的管理与技术转移支持。
2、产品整体技术性能KX4系列产品为日本三菱重工依据最新空调技术研发而成，并负责提供可持续的研发与制造技术，代表了变频多联空调器的世界领先技术。
获日本三菱重工授权与检验，我公司所生产的KX4系列空调产品均已达日本原装产品的技术指标。
所有主要零部件由日本三菱重工制造或在日本采购检验后提供，产品的技术整合与兼容性好。
KX4系列产品在日本与中国均有良好的口碑和数个成功的业绩工程，是技术先进的成熟的空调产品。
3、人力资源优势三菱重工海尔产品的先进性的根基之一是强大的人力资源优势。
我公司是日本三菱重工除本土外，唯一的变频多联机研发制造基地。
我公司拥有7名日方专家常驻进行多联机开发、设计、制造与维护等全方面的指导。
我公司还常年选派优秀的中方技术人员前往日本三菱重工总部学习深造，已有多名工程师学成回国，并在公司内任技术担当。
4、优异的节能性能独特的软、硬件节能模式KX4系列变频多联空调机的节能优势不只来源于其采用了性能卓越的钕磁铁直流调速压缩机与直流调速风扇电机等硬件，最能体现KX4节能优势是在于机组整体节能控制上。
KX4室外机内所有的压缩机均为直流调速压缩机，而全部采用直流调速压缩机所带来的控制上的节能性能是其他直流调速压缩机 + 定频机的组合无法比拟的。
硬件：拿RFC560KX4（20匹）机型为例，20匹室外机内的2台压缩机均为直流调速压缩机,单台压缩机调速范围20-120Hz，采用了目前最先进的IPM智能功率模块进行调速控制，比过去的IGBT晶体管控制整体控制性能更加精确。
中央空调市场·2021年6月·第6辑
72
三菱重工空调产品推荐
产品介绍：
（1）该系列产品采用先进的变频技术，IPLV （C ）高达6.31，超国家一级能效标准，节能效果显著。
（2）该产品搭载的原装进口涡旋压缩机采用多点排位压缩技术，可大幅提升空调系统的使用能效和运行稳定性。
（3）机组采用新型分流器，有效平衡冷媒分流至换热器的流量，在降低系统整体能耗的同时，大幅提高换热效率。
（4）机组采用节能预判控制技术，不仅可以精准调节室内温度，还具有宽广的运行范围，能够在-20 ℃的寒冷工况下稳定制热，在50 ℃的超高温工况下强劲制冷。
（5）机组具有坚固耐用、结构精巧、占地面积小等优点，可满足用户多样化的使用需求。
KXZ系列高性能变频中央空调多联机
产品介绍：
（1）该系列产品采用“空调+地暖”的设计，一个室外机加两套系统便可同时满足中央空调全屋制冷和多样化的终端采暖需求。
（2）机组以少量电力，通过传热介质从空气中获取大量能量并用于机组末端，极大地提高了能源转化效率。
IPLV （C ）值高达8.3，远超国家一级能效标准，节能优势更加突出。
（3）采暖模块采用套管式换热设计，内部采用表面压翅及多头螺旋管结构，使水与冷媒逆向流动，强效换热，出水温度范围为25～27 ℃，并且灵活可调。
（4）机组除具有安装便捷、节省空间等优点外，还具备一体化操作功能，用户使用更加方便快捷。
KXZW系列多联式中央空调采暖机组
产品 PRODUCTS。
A P P L I A N C E T R E P A IT R I7S JG三菱重工海尔直流变频中央空调故障代码与电气接线图(一）□匪§亜：室内、外基板上的故障指示灯正常时,所显示 的故障代码、室内/外基板的正常（绿灯）及点检 (红灯)显示组合变化，可检测出：电控异常；电源 系统的异常;冷媒回路的异常(过负荷等)。
所以故 障时应先确认故障显示，以便顺利检修。
控制器的故障代码在故障自动恢复后也存在 记忆，只要按一下控制器的检查开关就可以显示 故障记号，10秒内的故障可以确认，室内、外基板 上的点检显示灯在故障自动恢复后也持续闪烁， 但室内基板的点检显示在控制器重设后会消失。
通电有故障或正常时指示灯的显示如表1所示。
表1区分表示区分表示方法表示内容控制器电源显示LCD电源O N 状态时，显7F 回风温度和中/[_»、/远^故障代码LCD故障时:根据故障类型，显示E 1~E 63空白检查显示红色-LED 故障时:持续闪烁(表示发生故障）室内、室外控制基极正常显示绿色-LED 电源O N 状态(正常）时:持续闪烁故障显示红色-LED 故障时:根据故障类型，对于室内机闪烁次/5秒，持续闪烁、不稳定闪亮或熄灭 故障时:根据故障类型，对于室外机闪烁1~2次/10秒，持续闪烁、不稳定点亮或熄 灭变频基板正常显示绿色-LED电源O N 状态(正常)时:持续闪烁 故障时:熄灭或持续发光或不稳定点亮故障显7F 红色-LED(1) 故障时表现如下：1次闪烁:电流截止(功率晶体管过电流)。
故障原因及检测:短路压缩机配线检测； 变频器P C 板故障;功率晶体管故障;压缩机电机中性线断开2次闪烁:功率晶体管过热。
故障原因及检测:功率晶体管和散热片不够紧固（拧紧 螺钉，涂抹硅酮h 功率晶体管故障3次闪烁:压缩机转子锁定。
故障原因及检测:压缩机故障;变频器板故障 4次闪烁:压缩机起动故障。
故障原因及检测:压缩机故障;变频器板故障;功率晶体 管故障；(2) 点亮时故障原因：变频器和室外机之间传输故障；连接器C N 11或CN 12断开 或连接器之间断线;室外控制P C 板故障;变频器P C 板故障控制器的故障显示，根4g 室内、室外机的绿色 障显示灯）的显示内容，可以判断室内侧、室外侧指示灯（电源显示及正常显示灯）红色指示灯(故 是否异常。
