3.4单相变压器的参数测定

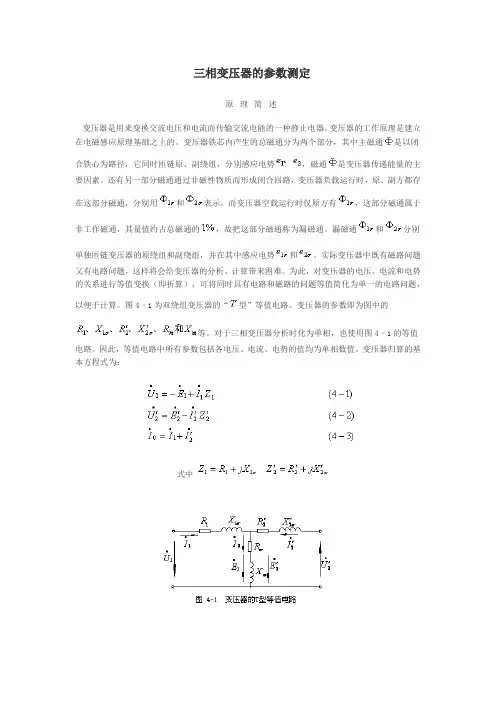

三相变压器的参数测定原理简述变压器是用来变换交流电压和电流而传输交流电能的一种静止电器。

变压器的工作原理是建立在电磁感应原理基础之上的。

变压器铁芯内产生的总磁通分为两个部分，其中主磁通是以闭合铁心为路径，它同时匝链原、副绕组，分别感应电势，磁通是变压器传递能量的主要因素。

还有另一部分磁通通过非磁性物质而形成闭合回路，变压器负载运行时，原、副方都存在这部分磁通，分别用和表示。

而变压器空载运行时仅原方有，这部分磁通属于非工作磁通，其量值约占总磁通的，故把这部分磁通称为漏磁通。

漏磁通和分别单独匝链变压器的原绕组和副绕组，并在其中感应电势和。

实际变压器中既有磁路问题又有电路问题，这样将会给变压器的分析、计算带来困难。

为此，对变压器的电压、电流和电势的关系进行等值变换（即折算），可将同时具有电路和磁路的问题等值简化为单一的电路问题，以便于计算。

图4–1为双绕组变压器的“型”等值电路。

变压器的参数即为图中的等。

对于三相变压器分析时化为单相，也使用图4–1的等值电路。

因此，等值电路中所有参数包括各电压、电流、电势的值均为单相数值。

变压器归算的基本方程式为：式中式(4–1)为原来的电压平衡方程式；式(4–2)为折算到原边的副边电压平衡式；式(4–3)为电流平衡方程式。

分析变压器性能的方法通常使用等效电路、方程式和相量图。

一般若作定性分析，用相量图较方便；若作定量计算，则用等值电路较方便，故通常就是利用等效电路来求取变压器在不同负载时的效率、功率因数等指标的。

要得到变压器的等效电路，一般是通过变压器的空载实验和负载损耗实验（也叫短路实验），再经计算而得出其参数的。

由变压器空载实验，可以测出变压器的空载电流和铁心损耗，以及变压器的变比，再通过计算得到变压器励磁阻抗。

空载时变压器的损耗主要由两部分组成，一部分是因为磁通交变而在铁心中产生的铁耗，另一部分是空载电流在原绕组中产生的铜耗。

由于空载电流数值很小，此时铜耗便可以略去，而决定铁耗大小的电压可达到正常值，故近似认为空载损耗就是变压器的铁耗。

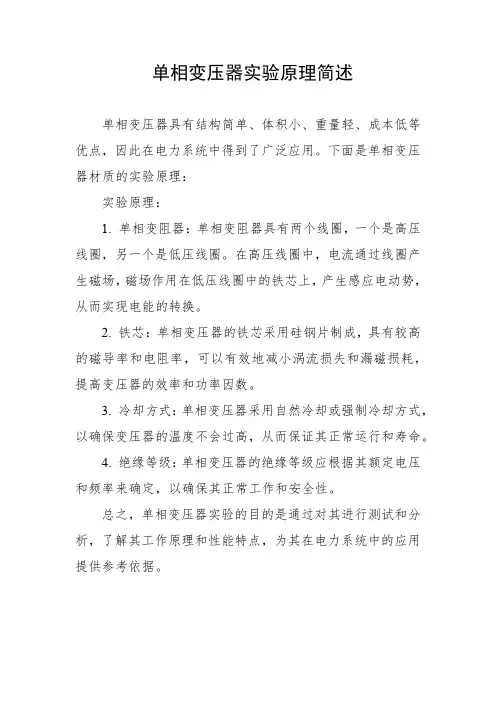

单相变压器实验原理简述
单相变压器具有结构简单、体积小、重量轻、成本低等优点，因此在电力系统中得到了广泛应用。

下面是单相变压器材质的实验原理：
实验原理：
1. 单相变阻器：单相变阻器具有两个线圈，一个是高压线圈，另一个是低压线圈。

在高压线圈中，电流通过线圈产生磁场，磁场作用在低压线圈中的铁芯上，产生感应电动势，从而实现电能的转换。

2. 铁芯：单相变压器的铁芯采用硅钢片制成，具有较高的磁导率和电阻率，可以有效地减小涡流损失和漏磁损耗，提高变压器的效率和功率因数。

3. 冷却方式：单相变压器采用自然冷却或强制冷却方式，以确保变压器的温度不会过高，从而保证其正常运行和寿命。

4. 绝缘等级：单相变压器的绝缘等级应根据其额定电压和频率来确定，以确保其正常工作和安全性。

总之，单相变压器实验的目的是通过对其进行测试和分析，了解其工作原理和性能特点，为其在电力系统中的应用提供参考依据。

首先，要用高压兆欧表来测量变压器绕组的绝缘电阻和吸收比，再用直流电阻快速测试仪来测量绕组的直流电阻，用全自动变比组别测试仪来测量绕组所有分接的电压比，用变压器空载负载特性测试仪来测量变压器的空载电流和空载损耗、短路阻抗和负载损耗，用变压器有载开关测试仪来测量有载分接开关的过渡电阻、切换时间等参数，用全自动绝缘油介电强度测试仪来测量变压器油的介电强度，用全自动抗干扰异频介损测试仪来测量绕组和电容性导管的介损值，用色谱分析仪对变压器油中的溶解气体进行色谱分析。

对上述所得试验参数进行综合分析确认合格后，可以利用直流高压发生器或者交直流高压试验变压器对变压器的绝缘导管和绕组进行直流泄露试验，最后才能利用工频交流高压试验变压器对变压器进行交流耐压试验。

至此，电力变压器的有关试验项目才宣告完成！1.0.1 电力变压器的试验项目，应包括下列内容： 1 绝缘油试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁心绝缘的各紧固件(连接片可拆开者)及铁心(有外引接地线的)绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值 tanδ； 10 测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12 绕组连同套管的交流耐压试验； 13 绕组连同套管的长时感应电压试验带局部放电试验； 14 额定电压下的冲击合闸试验； 15 检查相位；注：除条文内规定的原因外，各类变压器试验项目应按下列规定进行：1 容量为1600kVA 及以下油浸式电力变压器的试验，可按本条的第1、2、3、4、5、6、7、8、12、14、15款的规定进行； 2 干式变压器的试验，可按本条的第2、3、4、5、7、8、12、14、15款的规定进行； 1.0.2 油浸式变压器中绝缘油的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0.2 的规定；试验项目及标准应符合本标准中表20.0.1 的规定。

变压器参数测定变压器等效电路中的各参数，可别离经过空载实验和短路实验求得。

一、空载实验经过测定变压器凹凸压侧绕组的电压、空载电流和空载损耗,求得变压器变比和激磁阻抗参数。

图1.5.2-1单相变压器空载实验的原理接线图为安全起见和外表挑选便当，一般在低压侧加电源,高压侧开路。

激磁阻抗参数与铁心饱满程度有关，即与电源电压巨细有关，实验电压有必要取额定电压。

空载电流数值较小，为减小丈量过错，须将电流表挨近变压器接，然后顺次接功率表和电压表，如图1.5.2-1所示。

依据丈量数据:U2N(低压侧额定电压)、U10(高压侧开路电压)、I0(低压侧空载电流)和P0(空载损耗)，按空载作业时的等效电路图1.3.5-1，疏忽低压绕组漏阻抗(zmz2)，变比k和激磁阻抗参数核算公式如下：空载实验在低压侧加电源，所测数据为低压侧值，求得磁阻抗参数也为低压侧值，如需高压侧的激磁阻抗数值，还须进行折算，即乘(k*k)。

分外留神：对三相变压器进行参数核算，应首要将丈量数据换算为相值(相电压、相电流和一相的损耗)，然后才调代入公式，即公式中悉数数据有必要是相值。

二、短路实验经过测定变压器的短路电压、短路电流和短路损耗求得短路阻抗参数和变压器的首要参数：短路电压UkN。

图1.5.3-1单相变压器短路实验的原理接线图低压侧电流大，外表挑选不便当利利利当当利利利当当利当当当利当利利利当利利当当当利当当当利利当当当利利当利当，一般在高压侧加电源，低压侧短接。

从安全思考，一般取短路实验电流不跨过额定电流。

短路电压数值较小，为减小丈量过错，须将电压表挨近变压器接，然后顺次接功率表和电流表，如图1.5.3-1所示。

短路实验电压低，磁通小，铁耗可疏忽不计，而短路电流较大，因而能够为短路损耗等于铜耗。

依据丈量数据：短路电压Uk、短路电流Ik和短路损耗Pk，按变压器简化等效电路图1.4.5-3，可得短路阻抗参数核算公式如下：短路实验在高压侧加电源，所测数据为高压侧值，则求得的短路阻抗参数也为高压侧值，如需低压侧的数值，也须进行折算。
