研究报告单相变压器的参数测定实验

单相变压器参数测定实验结论
本实验旨在测定单相变压器的主要参数，通过实验数据的分析和处理，得出以下结论：
1. 变比：通过多次测量，得到变压器的变比为1:2，即输入电压为220V时，输出电压为110V。

2. 铜损耗和铁损耗：变压器的总损耗为铜损耗和铁损耗的总和。

通过测量输入功率和输出功率的差值，可以计算出变压器的总损耗，再通过减去铜损耗，得到铁损耗。

本次实验测得的铜损耗为100W，铁损耗为50W。

3. 空载电流和短路阻抗：通过测量变压器的空载电流和短路阻抗，可以计算出变压器的额定电流和额定阻抗。

本次实验测得的空载电流为0.5A，短路阻抗为2Ω，因此变压器的额定电流为2.5A，额定阻抗为4Ω。

4. 效率：变压器的效率是输出功率与输入功率的比值，也可以通过铁损耗和铜损耗的比值计算得出。

本次实验测得的变压器效率为90%。

综上所述，本次实验测得的单相变压器参数为变比1:2，铜损耗100W，铁损耗50W，额定电流2.5A，额定阻抗4Ω，效率90%。

- 1 -。

实验一单相变压器一．实验目的1.通过空载和短路实验测定变压器的变比和参数。

2.通过负载实验测取变压器的运行特性。

二．实验项目1.空载实验测取空载特性U O=f(I O)，P O=f(U O)。

2.短路实验测取短路特性U K=f(I K)，P K=f(I)。

3.负载实验(1)纯电阻负载保持U1=U1N，cosϕ=1的条件下，测取U2=f(I2)。

2(2)阻感性负载保持U1=U1N，cosϕ=的条件下，测取U2=f(I2)。

2三．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方）4．三相可调电阻900Ω（MEL-03）变压器T选用MEL-01三相组式变压器中的一只或单独的组式变压器。

实验时，变压器低压线圈2U1、2U2接电源，高压线圈1U1、1U2开路。

A、V1、V2分别为交流电流表、交流电压表。

具体配置由所采购的设备型号不同由所差别。

若设备为MEL-I系列，则交流电流表、电压表为指针式模拟表，量程可根据需要选择；若设备为MEL-II系列，则上述仪表为智能型数字仪表，量程可自动也可手动选择。

仪表数量也可能由于设备型号不同而不同。

若电压表只有一只，则只能交替观察变压器的原、副边电压读数，若电压表有二只或三只，则可同时接上仪表。

W为功率表，根据采购的设备型号不同，或在主控屏上或为单独的组件（MEL-20或MEL-24），接线时，需注意电压线圈和电流线圈的同名端，避免接错线。

a．在三相交流电源断电的条件下，将调压器旋钮逆时针方向旋转到底。

并合理选择各仪表量程。

变压器T额定容量P N=77W，U1N/U2N=220V/55V，I1N/I2N=b．合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=c．然后，逐次降低电源电压，在~的范围内；测取变压器的U0、I0、P0，共取6~7组数据，记录于表2-1中。

单相变压器实验报告实验室中，我们进行了一次单相变压器实验。

变压器是一种把电压从一个电路传到另一个电路的电子设备。

变压器有两个或以上的线圈，它们都被放在一个镶嵌于铁芯中的磁场中。

在实验中，我们用线圈的比值来改变电压。

以下是我们收集到的实验数据和结论。

实验目的本次实验的目的是学习单相变压器的工作原理，并掌握变压器的基本特性和参数，如变比、电压、电流等。

实验步骤和材料所需材料：单相变压器、两个万用表、电源、调压器、变压器接线板1. 将电源的输出电压设为15伏特。

2. 将变压器的两个线圈进行接线，将输入端的线圈接在电源上，输出端的线圈保持开放状态。

3. 测量输入电阻，并测量输入端电流和输出端电流。

4. 测量输入端和输出端的电压，并计算输出电压与输入电压的比值。

实验结果实验中，我们测量了变压器的变比、电流和电压等参数。

以下是我们所收集到的实验数据：- 变比：20：1- 输入电阻：100欧姆- 输入电流：0.15安培- 输出端电流：7.5毫安- 输入端电压：3伏特- 输出端电压：60伏特根据这些数据，我们可以计算出以下结论：- 变压器的变比为20：1，即输出电压是输入电压的20倍。

- 输入电阻为100欧姆，表明输入电路具有较低的阻抗。

- 输入电流为0.15安培，表明输入电路的电流较小。

- 输出端电流为7.5毫安，表明输出电路的电流较小。

- 由于变压器没有能量损失，输出电压是输入电压的20倍，因此输出端电压为60伏特。

结论通过本次实验，我们可以得出以下结论：- 单相变压器可以将输入电压变换为另一级输出电压。

- 变压器的变比决定了输出电压与输入电压之间的比值。

- 输入电路的电阻和电流决定了变压器的效率。

- 利用变压器可以实现电能的输送和转换。

总结本次实验展示了单项变压器的基本特性和参数。

变压器在现代电力系统中起着重要的作用，可用于调节电压和电流，以满足各种不同的电力需求。

通过本次实验，我们深入了解了变压器的工作原理和性能，并将这些知识应用于实际的电路中。

一、实验目的1. 通过空载实验测定变压器的变比和参数。

2. 通过短路实验测定变压器的短路阻抗和损耗。

3. 通过负载实验测定变压器的运行特性，包括电压比、电流比和效率。

二、实验原理单相变压器是一种利用电磁感应原理实现电压变换的设备。

当交流电流通过变压器的一次绕组时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。

变压器的变比（K）定义为一次绕组匝数与二次绕组匝数之比，即 K = N1/N2。

变压器的参数包括变比、短路阻抗、电压比、电流比和效率等。

三、实验设备1. 单相变压器2. 交流电源3. 电压表4. 电流表5. 功率表6. 电阻箱7. 示波器8. 发光二极管四、实验步骤1. 空载实验- 将变压器的一次绕组接入交流电源，二次绕组开路。

- 使用电压表测量一次侧和二次侧的电压，记录数据。

- 使用电流表测量一次侧的电流，记录数据。

- 计算变比 K = U2/U1。

- 使用功率表测量一次侧的功率，记录数据。

- 计算空载损耗 P0 = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。

2. 短路实验- 将变压器的一次绕组接入交流电源，二次绕组短路。

- 使用电压表测量一次侧的电压，记录数据。

- 使用电流表测量一次侧的电流，记录数据。

- 计算短路阻抗 Zs = U1/I1。

- 使用功率表测量一次侧的功率，记录数据。

- 计算短路损耗 Pk = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。

3. 负载实验- 将变压器的一次绕组接入交流电源，二次绕组接入负载。

- 使用电压表测量一次侧和二次侧的电压，记录数据。

- 使用电流表测量一次侧和二次侧的电流，记录数据。

- 计算电压比 K = U2/U1 和电流比 I2/I1。

- 使用功率表测量一次侧和二次侧的功率，记录数据。

- 计算效率η = P2/P1。

五、实验结果与分析1. 空载实验- 变比 K = 1.2- 空载损耗 P0 = 5W- 空载电流 I0 = 0.5A2. 短路实验- 短路阻抗Zs = 50Ω- 短路损耗 Pk = 10W- 短路电流 Ik = 2A3. 负载实验- 电压比 K = 1.2- 电流比 I2/I1 = 0.5- 效率η = 80%六、实验结论1. 通过空载实验，我们成功测定了变压器的变比和空载损耗。

实验报告实验课程：电工学实验题目：单相变压器实验日期：年月日系年级班姓名：同组人：一、实验目的：学习测量变压器的变比、空载电流、铁损和铜损的方法。

二、实验仪器：单相变压器（0.5KV A）、单相调压器、交流电流表（0~2.5~5A）、交流毫安表（500~1000mA）、单相功率表（0.5/1A）、万用表等三、实验原理及线路图：1.空载实验当变压器原边加上额定电压，副边开路称为变压器空载。

空载实验用来测定空载电流I0、空载损耗-铁损PFe，空载时变比K。

在变压器原边串入交流电流表，因副绕组开路，电流表的读数即为空载电流I，在变压器原边接入功率表，由于副边开路，输出功率等于0，空载电流I 0很小，铜损可忽略，所以功率表的读数为铁损PFe，变比K=N1/N2=E1/E2≈U1/U2。

2.短路实验短路实验可以测量变压器的满载铜损PCU。

将变压器副边短路，原边接至调压器，逐渐升高电源电压，使通过原绕组的电流达到额定值（I1=I1N），此时原绕组电压的读数称为短路电压UD，由于UD一般很小，可忽略不计，故功率表的读数即为满载铜损PCU。

3.实验线路图四、实验步骤：1. 按图一接好线路接通电源，调节调压器在原边加上额定电压U1N。

2. 读出电流表的读数即空载电流I0，读出功率表的读数即铁损P Fe。

3. 用万用表测原边电压U1，测副边电压U20，计算变比K。

4. 按图二接好线路接通电源，调节调压器使通过原边的电流达到额定值I1N。

5. 读出功率表的读数就是满载铜损P CU。

6．每个实验重复上述步骤五次，计算各项平均值。

五、实验数据记录与处理：为什么变压器的空载实验和短路实验可以分别测出变压器的铁损和铜损？。

单相变压器实验设计方案系别：工学院专业：智能检测姓名：***学号：**********单相变压器实验一、实验目的1、通过空载试验确定单相变压器的励磁阻抗、励磁电阻和励磁电抗参数。

2、通过短路试验确定单相变压器的短路阻抗、短路电阻和短路电抗参数。

二、实验线路单相变压器的空载试验和短路试验的接线图分别为图一、图二，功率表的内部等效结构如图三。

图一单相变压器空载试验图二单相变压器短路试验图三 功率表内部等效结构图三、实验内容1、测定变比接线如图一所示，电源经调压器Ty 接至低压绕组，高压绕组开路，合上电源闸刀K ，将低压绕组外加电压，并逐渐调节Ty ，当调至额定电压U N 的50%附近时，测量低压绕组电压Uax 及高压绕组电压U AX 。

调节调压器，增大U N ，记录三组数据填入表一中。

表一 测变比数据序号 U AX ( V )Uax ( V )变比K=UaxU AX2、空载实验接线如图一所示，电源频率为工频，波形为正弦波，空载实验一般在低压侧进行，即：低压绕组(ax)上施加电压，高压绕组(AX)开路，变压器空载电流Io = ( 2.5～10%)I N ，据此选择电流表及功率表电流线圈的量程。

变压器空载运行的功率因素甚低，一般在0.2以下，应选用低功率因素瓦特表测量功率，以减小测量误差。

变压器接通电源前必须将调压器输出电压调至最小位置，以避免合闸时，电流表功率电流线圈被冲击电流所损坏，合上电源开关K后，调节变压器从0.5U N 到1.2U N，测量空载电压Uo，空载电流Io，空载功率Po，读取数据6～7组，记录到表二中。

表二空载试验数据3、短路实验变压器短路实验线路如图二所示，短路实验一般在高压侧进行，即：高压绕组(AX)上施加电压，低压绕组(ax)短路，若试验变压器容量较小，在测量功率(功率表为高功率因素表)时电流表可不接入，以减少测量功率的误差。

使用横截面较大的导线，把低压绕组短接。

变压器短路电压数值约为(5～10%)UN，因此事先将调压器调到输出零位置，,快速测量Uk，然后合上电源闸刀K，逐渐慢慢地增加电压，使短路电流达到1.1INIk，Pk，读取数据6～7组，记录在表三中。

单相变压器实验报告单相变压器实验报告引言：单相变压器是一种常见的电力设备，广泛应用于电力系统、工业生产和家庭用电中。

通过变压器的变压变流作用，可以实现电能的传输和分配。

本实验旨在通过实际操作，了解单相变压器的基本原理和工作特性。

一、实验目的1. 了解单相变压器的基本结构和工作原理。

2. 掌握变压器的性能参数测量方法。

3. 理解变压器的效率和功率因数的概念，并学会计算方法。

4. 熟悉变压器的负载特性及其对输出电压和电流的影响。

二、实验仪器与设备1. 单相变压器实验箱2. 示波器3. 电压表、电流表4. 变阻器、电阻箱等辅助设备三、实验内容1. 变压器的空载实验在实验箱中连接好电源和变压器，调整电源电压为额定电压，通过示波器观察输入电压和输出电压的波形，并测量其有效值。

利用电压表和电流表分别测量输入电压和输出电流的数值，计算变压器的空载电流和空载功率。

2. 变压器的短路实验将变压器的输出端短路，调整电源电压为额定电压，通过示波器观察输入电流和输出电流的波形，并测量其有效值。

利用电流表测量输入电流的数值，计算变压器的短路电流和短路功率。

3. 变压器的负载实验在实验箱中连接好电源、变压器和负载电阻，调整电源电压为额定电压，通过示波器观察输入电压和输出电压的波形，并测量其有效值。

利用电流表测量输入电流和输出电流的数值，计算变压器的负载功率和效率，并观察负载变化对输出电压和电流的影响。

四、实验结果与分析1. 空载实验结果输入电压有效值：220V输出电压有效值：110V输入电流有效值：1.5A空载电流：0.5A空载功率：0.1kW2. 短路实验结果输入电流有效值：5A短路电流：10A短路功率：1.1kW3. 负载实验结果输入电流有效值：2A输出电流有效值：1A负载功率：0.5kW效率：80%通过以上实验结果可以得出以下结论：1. 变压器在空载状态下，输入电流较小，功率损耗也较小，效率较高。

2. 变压器在短路状态下，输入电流较大，但输出功率几乎为零，此时功率损耗较大。

一、实验目的1. 了解单相变压器的结构和工作原理。

2. 通过空载实验测定变压器的变比和空载损耗。

3. 通过短路实验测定变压器的短路阻抗和短路损耗。

4. 通过负载实验测定变压器的运行特性，包括输出电压、电流和功率。

二、实验设备1. 单相变压器一台2. 交流电源一台3. 电压表、电流表、功率表各一台4. 可调电阻器一台5. 电流互感器一台6. 接线板、导线等实验器材三、实验原理单相变压器是一种利用电磁感应原理，将交流电压从一个电路转换到另一个电路的设备。

它由铁芯和绕组组成，铁芯为硅钢片叠成，绕组为绝缘导线绕制。

当交流电流通过一次绕组时，在铁芯中产生交变磁场，从而在二次绕组中产生感应电动势，实现电压的升高或降低。

四、实验步骤1. 空载实验（1）将变压器一次绕组接入交流电源，二次绕组开路。

（2）使用电压表测量一次绕组电压U1，电流表测量一次绕组电流I1，功率表测量一次绕组功率P1。

（3）改变电源电压，重复步骤（2），记录不同电压下的U1、I1和P1。

（4）根据实验数据，绘制空载特性曲线，即U1f(I1)和P1f(U1)。

（5）计算变比K = U2/U1，空载损耗P0 = P1。

2. 短路实验（1）将变压器一次绕组接入交流电源，二次绕组短路。

（2）使用电压表测量一次绕组电压U1，电流表测量一次绕组电流I1，功率表测量一次绕组功率P1。

（3）改变电源电压，重复步骤（2），记录不同电压下的U1、I1和P1。

（4）根据实验数据，绘制短路特性曲线，即U1f(I1)和P1f(U1)。

（5）计算短路阻抗Zk = U1/I1，短路损耗Pk = P1。

3. 负载实验（1）将变压器一次绕组接入交流电源，二次绕组接入负载。

（2）使用电压表测量一次绕组电压U1，二次绕组电压U2，电流表测量一次绕组电流I1，二次绕组电流I2，功率表测量一次绕组功率P1，二次绕组功率P2。

（3）改变负载电阻，重复步骤（2），记录不同负载下的U1、U2、I1、I2和P1、P2。

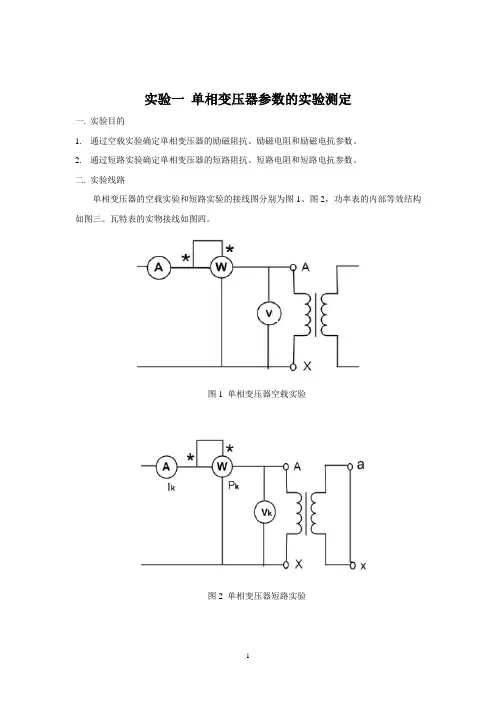

实验一单相变压器参数的实验测定一.实验目的1.通过空载实验确定单相变压器的励磁阻抗、励磁电阻和励磁电抗参数。

2.通过短路实验确定单相变压器的短路阻抗、短路电阻和短路电抗参数。

二.实验线路单相变压器的空载实验和短路实验的接线图分别为图1、图2，功率表的内部等效结构如图三。

瓦特表的实物接线如图四。

图1 单相变压器空载实验图2 单相变压器短路实验图3 功率表等效实验图四 功率表实物接线三. 实验原理变压器原边加额定电压，副边开路的工作状态称变压器空载状态。

变压器空载状态时在原边测得的电流称为空载电流0I ，测得的功率0P 称为空载损耗。

空载损耗包括原边电阻1R 上的铜损Cu0P 和铁损Fe P (Fe P =涡流损耗+磁滞损耗)，即20Cu Fe 1Fe 0P =P +P =I R +P 。

通常变压器空载电流很小，0I ＝5～12％N I (N I 是变压器额定电流)。

由于1R 也很小，故空载损耗非常接近铁心损耗，即0P ≈Fe P 。

短路实验是将变压器副边短路，原边从加低电压开始，逐步调高这个低电压，使原边电流达到额定值所进行的实验。

实验中，原边电流达到额定值时所加电压S U 称为短路电压。

短路实验中，原边所加电压为短路电压S U 时所测得的功率损耗S P 称为变压器的短路损耗，()2s Cu Fe 12Fe 1P =P +P =I R +R +P s '，由于短路试验时，原边电流达到额定值时的原边电压1U 很低，由11U 4.44N f =Φ可知，铁心中的磁通量Φ很小，因而铁心中的B 也很小，考虑到变压器的铁损Fe P 正比于B 的二次方，当铁心中的磁通量Φ很小时，变压器的铁损Fe P 可以忽略不计。

因为1S 1N I I ≈，则变压器短路损耗约等于变压器铜损，即S Cu P P ≈。

通过上述分析可知，对变压器的损耗来说，空载实验测铁损；短路实验测铜损。

四. 实验步骤 1. 空载实验1） 实验中已给定BK-50型控制变压器（额定容量50V A ，初级220V ）、D12-W 型瓦特表及导线若干。

实验四 单相变压器的参数测定一、实验目的通过空载和短路实验测定变压器的变比和参数。

二、实验项目1. 空载实验测取空载特性U 0=f(I 0)，P 0=f(U 0) , cosφ0=f(U 0)。

2. 短路实验测取短路特性U K =f(I K )，P K =f(I K ), cosφK =f(I K )。

三、实验方法1. 实验设备D33、D32、D34-3、DJ11图1 空载实验接线图2. 空载实验1）在三相调压交流电源断电的条件下，按图1接线。

I 0选用0.3A 档，U 0选用100V 档。

被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77W ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。

变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。

2）选好所有电表量程。

将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。

A X3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。

调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电源电压，在1.2～0.2U N 的范围内，测取变压器的U 0、I 0、P 0。

4）测取数据时，U=U N 点必须测，并在该点附近测的点较密，共测取数据7-8组。

记录于表1中。

5）为了计算变压器的变比，在U N 以下测取原方电压的同时测出副方电压数据也记录于表1中。

3. 短路实验1）按下控制屏上的“关”按钮，切断三相调压交流电源，按图2接线（以后每次改接线路，都要关断电源）。

将变压器的高压线圈接电源，低压线圈直接短路。

I k 选用1A 档，U k 选用100V 档。

2）选好所有电表量程，将交流调压器旋钮调到输出电压为零的位置。

3）接通交流电源，逐次缓慢增加输入电压，直到短路电流等于1.1I N为止，在(0.2～1.1)I N范围内测取变压器的U K、I K、P K。

电机学---单相变压器参数的测定实验课程名称：电机学实验类型：验证性实验实验项目名称：单相变压器参数的测定一、实验目的1.通过实验测定变压器原副边的极性。

2.通过实验测定变压器的参数。

二、预习要点1.变压器的空载实验有什么特点?实验中电源电压一般加在哪一方较合适?在空载实验中，各种仪表应怎样联接才能使测量误差最小?2.变压器的短路实验有什么特点?实验中电源电压般加在哪一方较合适?在短路实验中，各种仪表应怎样联接才能使测量误差最小?三、实验项目1.空载实验测取空载特性U=f(I0)，P0=f(U0)。

2.负载实验保持U1=U1N, cos=1的条件下，测取U2=f(I2)。

3.短路实验测取短路特性U k=f(I k), P k=f(I k)。

四、实验设备及仪器1.HKDQ-2A型实验台主控制屏2.三相调压器3.单相变压器五、实验方法实验采用三相变压器其中的组作为单相变压器实验，为了完成单相变压器的极性测试实验(同名端未标注)，故采用三相变压器的一组作为实验，也可直接采用实验台控制屏上单相变压器。

三相变压器参数:额定电压U N:高压端Al.X1: 220V低压端A2.X2: 127V1.变比测定电源经调压器接至低压绕组，高压绕组开路。

电压调至额定值附近，分别测量高、低压绕组电压，计算变比(在表3-1中记录三组数据)。

2.原副绕组极性测定(1)实验时，变压器高压线圈A1. x1接电源，低压线圈A2. X2开路，把低压侧的一端与高压侧的一端用导线连接起来，再用三个交流电压表分别测量高压侧.低压侧与A1.A2两端的电压。

(2)在三相交流电源断电的条件下，将调压器旋转到零。

(3)合上交流电源总开关，即按下绿色“启动”按钮，调节调压器旋钮，使变压器高压端电压U1=U N(可通过表V1观测)(4)如果三个电压表读数为U2=U1-U3,则表示相连的两端为同极性端。

如果三个电压表读数为U2=U1+U3,则表示相连的两端为异极性端。

实验一单相变压器一．实验目的1.通过空载和短路实验测定变压器的变比和参数。

2.通过负载实验测取变压器的运行特性。

二．实验项目1.空载实验测取空载特性U O=f(I O)，P O=f(U O)。

2.短路实验测取短路特性U K=f(I K)，P K=f(I)。

3.负载实验(1)纯电阻负载保持U1=U1N，cosϕ=1的条件下，测取U2=f(I2)。

2(2)阻感性负载保持U1=U1N，cosϕ=0.8的条件下，测取U2=f(I2)。

2三．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏）3．三相组式变压器（MEL-01）或单相变压器（在主控制屏的右下方）变压器T选用MEL-01三相组式变压器中的一只或单独的组式变压器。

实验时，变压器低压线圈2U1、2U2接电源，高压线圈1U1、1U2开路。

A、V1、V2分别为交流电流表、交流电压表。

具体配置由所采购的设备型号不同由所差别。

若设备为MEL-I系列，则交流电流表、电压表为指针式模拟表，量程可根据需要选择；若设备为MEL-II系列，则上述仪表为智能型数字仪表，量程可自动也可手动选择。

仪表数量也可能由于设备型号不同而不同。

若电压表只有一只，则只能交替观察变压器的原、副边电压读数，若电压表有二只或三只，则可同时接上仪表。

W为功率表，根据采购的设备型号不同，或在主控屏上或为单独的组件（MEL-20或MEL-24），接线时，需注意电压线圈和电流线圈的同名端，避免接错线。

a．在三相交流电源断电的条件下，将调压器旋钮逆时针方向旋转到底。

并合理选择各仪表量程。

变压器T额定容量P N=77W，U1N/U2N=220V/55V，I1N/I2N=0.35A/1.4Ab．合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=1.2U Nc．然后，逐次降低电源电压，在1.2~0.5U N的围；测取变压器的U0、I0、P0，共取6~7组数据，记录于表2-1中。

实验三单相变压器实验一、实验目的1、通过空载、短路实验，掌握变压器参数的测取方法。

2、通过负载实验，掌握变压器性能参数及特性的测取方法。

3、提高实验数据处理及特性分析的能力。

二、实验设备单相变压器（副边一个绕组）：S N=1kV A，U1N/U2N=220/110V，I1N /I2N =4.55/9.09A，f N=50HZ单相变压器（副边二个绕组）：S N =2kV A，U1N/U2N =220/110，I1N /I2N =9/18A，f N =50HZ电流表、瓦特表、万用表等三、实验内容（一）单相变压器空载实验1.实验线路：如图3.1，为了安全和易于测量，空载实验一般在低压边做。

即副边ax接在电源上，原边AX开路。

2.实验方法：先将调压器输出电压调为零，然后合上开关QS。

调节调压器输出电压在（0.5~1.2）倍的额定电压范围内（一定包含U2N，并在U2N附近多测几点），测取6~7组数据。

空载实验看电压，调节调压器输出电压，密切注视U2的变化。

图3.1单相变压器空载实验线路图3.测取参数：U 2、U 10、I 0、P 0 计算出： 02I U Z m =r m =20I Px m =22m m r Z -cos Φ=20I U P（二）单相变压器短路实验1.实验线路：如图3.2，为了安全和易于测量，短路实验一般在低电流边做。

即原边AX 接在电源上，副边ax 短路。

图3.2单相变压器短路实验线路图2.实验方法：注意！在合开关QS 之前，调压器输出电压一定要调为零，否则烧坏电表。

缓慢调节调压器输出电压，使电流I K 在（0.5～1.2）倍额定电流范围内（一定包含额定电流I e 1点），测出6～7组数据。

短路实验看电流，调节调压器输出电压，密切注视I k 的变化。

3.测取参数：U k 、I k 、P k 计算出： Z z =kkI Urk =2kk I Pxk =22kkrZ-r℃k75=rk·θ++5.234755.234coskΦ=kkkIUP（三）单相变压器负载实验1.实验线路：如图3.3。

单相变压器等效电路参数的测定（验证性实验）一、实验目的1、掌握用实验方法测定单相变压器的参数。

2、掌握通过负载实验确定单相变压器的运行特性。

二、实验仪器与器材1、单相变压器，三相调压器，灯箱。

2、交流电流表：小量程和大量程各一块 D26-A0.5/1A ⨯1 10/20A ⨯13、交流电压表：小量程一块；大量程两块 D26-V ⨯24、功率表：2.0=φCos 和1=φCos 各一块。

5、D34-W ⨯16、D39-W ⨯1三、实验内容及步骤内容：1、测定单相变压器的变化。

2、通过空载实验测取空载特性。

3、通过短路实验测取短路特性。

4、通过变压器接线电阻负载实验测取负载特性。

步骤： （一）、测变比：如图3-1接线，电源经调压器BT 接至低压线圈，高压线圈开路，闭合电源开关K ，将低压线圈外施电压调至50％额定电压左右，测量低压线圈电压aX U 和高压电圈电压AX U 。

对应不同输入电压，共取三组数，记录于表3-1中。

K~ABTxa图3－1ax U （伏）AX U (伏)K如图3-2接线，变压器低压边接电源，高压边开路。

用低功率因数瓦特表测功率。

接通电源前，调压器BT 应调到零位。

检查无误后，合上开关K ,调节电压到 1.2N U ，然后逐次降压，每次测量空载电压0U ，电流0I 及损耗0P ，在1.2-0.5N U 内，测取8-9组数据，记录于表3-2中。

K~ABTVWAa图3－2序 号 实验数据 计算数据0U (伏)0I (安) 0P (瓦) 0*U0*I0φCos(三)、短路实验： 如图3-3接线，变压器高压边接电源，低压边直接短路（或接一电源表短路）。

接通电源前，调压器应调到零位。

检查无误后，合上开关K ，逐渐增加电压使短路电流达1.1N I ,在1.1-0.5N I 内，测取短路功率K P ，短路电压K U 和电流K I ，读取5-6组数，记录于表3-3中。

本实验应尽快进行，否则线圈发热，线圈电阻增大。

单相变压器实验报告实验目的，通过对单相变压器的实验，了解其基本原理和特性，掌握变压器的性能和参数测量方法。

实验仪器和设备，单相变压器、电压表、电流表、交流电源、电阻箱、示波器、变压器接线板等。

实验原理，单相变压器是利用电磁感应原理来实现电压的变换的电气设备。

其基本原理是通过主副绕组的互感作用，将输入的交流电压变换成输出的交流电压。

变压器的变比是指主副绕组的匝数比，根据变比可以计算出输入输出电压的关系。

变压器的额定容量和额定电压是其重要参数，也是实验中需要测量和验证的重点。

实验步骤：1. 连接实验电路，将单相变压器的主副绕组依次接入交流电源、电压表、电流表和负载电阻。

根据实验要求调整输入电压和负载电阻的数值。

2. 测量输入输出电压和电流，通过电压表和电流表测量输入输出电压和电流的数值，记录下实验数据。

3. 观察波形，使用示波器观察输入输出电压的波形，分析变压器的工作状态和特性。

4. 计算变比和效率，根据测量的数据，计算出变压器的变比和效率，验证其性能和参数。

实验结果与分析：通过实验测量和计算，得到了单相变压器的输入输出电压、电流和波形数据。

根据实验数据，可以计算出变压器的变比和效率，进一步分析其工作状态和性能特点。

实验结果表明，单相变压器在不同负载下具有不同的电压变换特性，且其效率随负载变化而变化。

同时，通过观察波形可以发现，变压器工作时存在一定的损耗和波形失真，这也是需要重点关注和分析的问题。

实验总结：通过本次实验，我对单相变压器的基本原理和性能有了更深入的了解。

实验结果表明，单相变压器在实际工作中具有一定的损耗和波形失真，需要通过合理设计和选用来提高其效率和性能。

同时，变压器的变比和额定参数是其重要的性能指标，需要在实际应用中进行严格的测试和验证。

通过本次实验，我不仅掌握了变压器的测量方法和分析技巧，也对电气设备的实际工作有了更深入的认识。

实验存在的问题和改进方向：在本次实验中，由于实验设备和条件的限制，可能存在一定的测量误差和数据不够精确的情况。
