拱圈施⼯⽅案呈祥桥拱圈施⼯⽅案⼀、⼯程概况嘉祥县呈祥⼤桥位于嘉祥县县城东,呈祥⼤道朱楼庄段,连接嘉祥县⾄开发区、济宁的交通要道。
该桥设计荷载等级为公路-Ⅰ级,桥梁总长度75.642⽶,桥⾯宽度43.9⽶。
本桥采⽤实腹式等截⾯圆弧拱,拱轴线为圆曲线型式,共3孔,净跨径:14,20,14m;主拱圈圆曲线半径为14.95m,副拱圈圆曲线半径为10.55m。
拱桥主拱圈净跨径Lo=20.0m,净⽮⾼fo=4.0m,fo/Lo=1/5,副拱圈净跨径Lo=14.0m,净⽮⾼fo=2.8m,fo/Lo=1/5。
本桥主、副拱圈均采⽤钢筋混凝⼟结构,其中C30混凝⼟1975⽅,Ⅰ级钢筋77.9吨,Ⅱ级钢筋162.2吨。
⼆、施⼯准备1、施⼯组织机构(1)、施⼯组织机构成⽴拱圈施⼯质量管理⼩组,以项⽬经理为组长,质量管理⼩组下设⼏个职能部门,把质量措施切实落实到施⼯的全员、全⽅位和全过程中。
⼯程部、质安部对全过程进⾏重点监督和全⽅位服务,确保质量达到质量⽬标。
(2)、项⽬部及各分部的主要职能如下:<1>项⽬经理:全⾯负责拱圈施⼯的各项⼯作;<2>总⼯程师:协助项⽬经理做好技术分析及技术把关,全⾯负责技术管理⼯作。
<3>⼯程科:主管⼯程施⼯管理,负责施⼯计划的制定、实施,控制⼯程进度,协助总⼯制定各道⼯序的⽅案并贯彻落实。
<4>财务科:负责⼯程款划拨和⼯程资⾦筹集及各分部资⾦情况的检查,监督资⾦的使⽤。
<5>质检科:负责⼯程质量检查、检测并配合监理⼯程师进⾏⼯程验收。
<6>机料科:负责施⼯机械的调度、维修、保养和⼯程所⽤材料的调查、订购。
<7>办公室:负责后勤保障、宣传报道、安全保卫和疾病预防等。
<8>试验室:负责整个⼯程施⼯全过程中的试验⼯作。
<9>施⼯队:在项⽬部的领导下负责拱圈⽀架的搭设、钢筋的制安及混凝⼟的浇筑。
拱桥要做哪些施工方案一、施工前准备项目策划与设计审查:确保拱桥的设计方案经过详细审查,符合相关标准和规范,同时考虑地质、气候、施工条件等因素。
现场调查与评估:对施工现场进行详细调查,了解地形、地质、水文条件,评估施工难度和潜在风险。
材料采购与检验:根据设计要求,采购合格的材料,并进行必要的检验和试验,确保材料质量符合要求。
人员培训与安全教育:对施工人员进行必要的技术培训和安全教育,确保他们了解施工流程和安全操作规程。
二、基础施工基础定位与放样:根据设计图纸,进行基础定位,并进行放样,确保基础位置的准确性。
基础开挖与排水:进行基础开挖,同时设置排水设施,防止基础受水浸泡。
基础浇筑与养护:按照设计要求进行基础浇筑,并采取适当的养护措施,确保基础质量。
三、拱架搭设拱架材料选择与加工:选择符合要求的拱架材料,并进行必要的加工处理,确保拱架的稳定性和安全性。
拱架搭设与调整:按照设计要求和施工方案进行拱架搭设,并进行必要的调整,确保拱架的位置和稳定性。
四、拱圈施工拱圈材料选择与加工:选择符合要求的拱圈材料,并进行必要的加工处理,确保拱圈的质量和稳定性。
拱圈安装与固定:按照设计要求和施工方案进行拱圈的安装和固定,确保拱圈的稳定性和承载能力。
五、桥面施工桥面铺装材料选择与加工:选择符合要求的桥面铺装材料,并进行必要的加工处理,确保桥面的平整度和防滑性。
桥面铺装与防护:按照设计要求和施工方案进行桥面铺装,并采取必要的防护措施,确保桥面的使用寿命和安全性。
六、防水与排水防水材料选择与施工:选择符合要求的防水材料,并按照设计要求和施工方案进行防水施工,确保桥面的防水性能。
排水设施设计与施工:根据现场实际情况和设计要求,进行排水设施的设计和施工,确保排水畅通,防止积水对桥面造成损害。
七、附属设施施工栏杆、扶手安装:按照设计要求和施工方案进行栏杆、扶手的安装,确保安装位置准确、牢固可靠。
照明、交通标志设置:根据设计要求和相关标准,进行照明设施和交通标志的设置,确保夜间行车安全和交通顺畅。

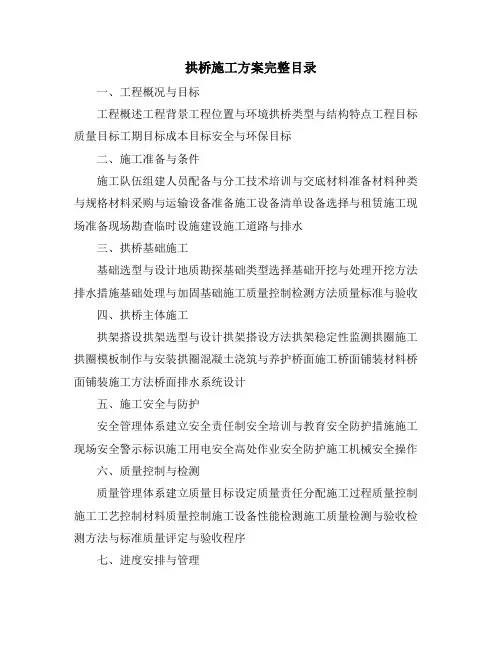

拱桥施工方案完整目录
一、工程概况与目标
工程概述工程背景工程位置与环境拱桥类型与结构特点工程目标质量目标工期目标成本目标安全与环保目标
二、施工准备与条件
施工队伍组建人员配备与分工技术培训与交底材料准备材料种类与规格材料采购与运输设备准备施工设备清单设备选择与租赁施工现场准备现场勘查临时设施建设施工道路与排水
三、拱桥基础施工
基础选型与设计地质勘探基础类型选择基础开挖与处理开挖方法排水措施基础处理与加固基础施工质量控制检测方法质量标准与验收
四、拱桥主体施工
拱架搭设拱架选型与设计拱架搭设方法拱架稳定性监测拱圈施工拱圈模板制作与安装拱圈混凝土浇筑与养护桥面施工桥面铺装材料桥面铺装施工方法桥面排水系统设计
五、施工安全与防护
安全管理体系建立安全责任制安全培训与教育安全防护措施施工现场安全警示标识施工用电安全高处作业安全防护施工机械安全操作
六、质量控制与检测
质量管理体系建立质量目标设定质量责任分配施工过程质量控制施工工艺控制材料质量控制施工设备性能检测施工质量检测与验收检测方法与标准质量评定与验收程序
七、进度安排与管理
施工进度计划编制工程里程碑节点设定施工阶段划分与任务分配进度控制措施资源调配工序衔接优化施工进度监测与调整进度管理责任制进度管理责任人进度考核与奖惩机制
八、施工成本预算
成本预算编制成本预算依据成本预算方法与步骤成本控制措施材料成本控制人工成本控制机械使用成本控制成本预算分析与调整成本预算执行情况分析成本偏差识别与原因分析成本预算调整与优化以上目录提供了拱桥施工方案的框架内容,实际施工方案应根据具体工程情况与要求,对各个部分进行详细编写与补充。
刍议拱座大体积混凝土施工技术1 贵州鸭池河特大桥工程概况成贵铁路贵州鸭池河特大桥起终点里程为:DK472+050.600~DK473+021.600,桥梁全长971m,跨径布置为:8×32.7m简支箱梁+(32.7+2×61.75)m T构梁+(1×436)m中承式钢-混结合拱桥+(2×61.75+32.7)m T构梁+2×24.7m简支箱梁。
主桥为(1×436)m中承式钢-混结合拱桥,拱肋采用钢-混结合拱方案。
拱座编号为10#(成都侧)、11#(贵阳侧),主桥拱座为整体嵌岩基础,拱座基础尺寸分别为60.0m×28.5m×高30.2m(成都侧)、50.0m×28.5m×高26.2m(贵阳侧),拱座混凝土单个体积达2.31万m3。
2 施工工艺流程10#拱座混凝土分14次进行浇筑,11#拱座混凝土分13次进行浇筑,施工最大分块厚度分别为7.5m、3.5m,拱座浇筑分节见图1、图2,根据施工工序划分如图3工序步骤。
3 大体积混凝土质量标准及施工温控措施大体积混凝土的温度应力受到多方面因素的共同影响,包括其具体的结构形式、施工技术、施工流程、材料特性等。
基于上述情况,大体积混凝土的质量标准及施工温控措施应从以下方面进行控制:3.1 混凝土质量要求及配合比设计3.1.1 混凝土质量要求。
强度:设计为C35级坍落度:18~22cm初凝时间:10h以上分层混凝土间隔浇注时间:<7h3.1.2 混凝土配合比设计。
为保证大体积混凝土的整体质量符合设计要求,在施工过程中应从实际情况出发,选择较水热化品种的混凝土,如果施工过程中采用普通硅酸盐混凝土,则需要进行完整的水热化试验之后才可投入实际使用。
缓凝型外加剂以及粉煤灰的应用可有效降低水热化水平并降低混凝土的用量:(1)用低碱水泥,降低混凝土在凝结过程中产生的水化热;(2)选用性能良好的骨料,提高混凝土自身抗裂强度;(3)用掺高效缓凝减水剂及粉煤灰的“双掺技术”;(4)拌和用水采用符合现行国家标准的用水;(5)混凝土在混凝土工厂拌制,再由混凝土输送泵传输到施工现场以备使用;(6)混凝土搅拌制作之前,需要对骨料中的含水率进行细致的测定,严格按照相关部门提供的配比方案确定配合比,保证混凝土能够符合实际使用要求和安全施工规范;(7)配置混凝土拌和物时,所使用的称料衡器应经过检验校正;(8)采取措施控制混凝土拌制温度。
某大桥拱座施工技术方案1.背景说明大桥位于山区,跨度较大,预计通行车辆较多,因此需要采用拱座结构来支撑桥面,以保证大桥的安全性和稳定性。
本文拟提出大桥拱座施工技术方案。
2.拱座施工工艺拱座施工工艺包括基坑开挖、拱座浇筑和拱座固结三个阶段。
2.1基坑开挖首先进行基坑开挖工作。
根据设计要求,确定基坑深度和尺寸。
通过爆破、挖掘等方式开挖基坑,确保基底平整,并采取支护措施,如土方支护桩或支撑钢架等,以防止基坑塌方。
2.2拱座浇筑对于拱座的浇筑,可采用预制拱块或现浇混凝土的方式。
预制拱块需要在预留的基坑中现场拼装,浇筑混凝土则需要搭建模板和支撑体系。
在使用预制拱块时,需要经过以下步骤:1)确定拱块数量和尺寸,以及拱块之间的连接方式,如榫卯连接或钢筋连接。
2)在基坑内铺设垫层和防水层,以保护基底和延长拱座的使用寿命。
3)根据设计要求安装预制拱块,注意拱座的几何形状和位置,以确保安装正确。
4)在预制拱块之间填充浇筑混凝土,形成整体结构,提高拱座的强度和稳定性。
在使用现浇混凝土浇筑时,需要经过以下步骤:1)搭建模板和支撑体系,以确定拱座的几何形状和位置。
2)预埋钢筋,包括长筋、箍筋等,以增加混凝土的承载能力。
3)浇筑混凝土,注意控制浇筑顺序、层数和厚度,以保证混凝土的均匀性和流动性。
4)进行养护,包括覆盖和喷水等,以保持混凝土的湿润和温度。
2.3拱座固结拱座固结是为了加固拱座结构,提高桥梁的稳定性和承载能力。
常见的固结方式有拉索、加压和碟形锚具等。
根据设计要求,选择合适的固结方式,并进行相应的施工工序。
3.建设方案3.1施工方法选择基于对地质条件的分析和测量,综合考虑经济性、施工周期和施工质量等因素,选择采用预制拱块进行拱座施工。
相比于现浇混凝土,预制拱块具有更高的制造工艺和质量控制,更适合山区施工。
3.2施工工艺流程1)确定拱座的几何形状和尺寸,并制定详细的施工图纸和施工工艺流程。
2)开挖基坑,包括平整基底、安装支撑体系等。

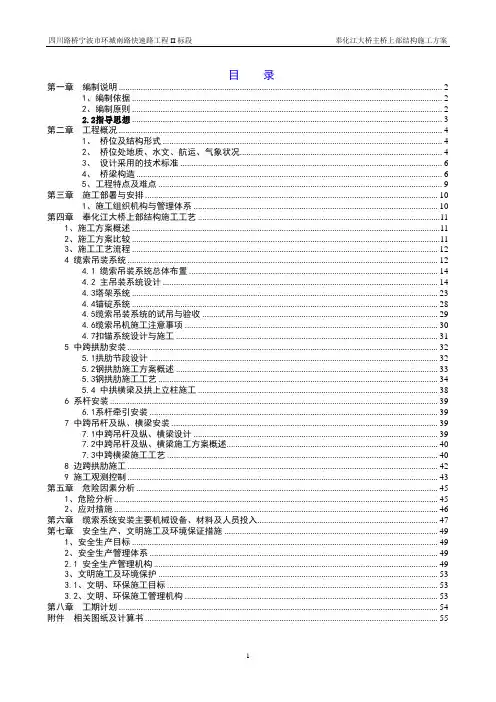

目录第一章编制说明 (2)1、编制依据 (2)2、编制原则 (2)2.2指导思想 (3)第二章工程概况 (4)1、桥位及结构形式 (4)2、桥位处地质、水文、航运、气象状况 (4)3、设计采用的技术标准 (6)4、桥梁构造 (6)5、工程特点及难点 (9)第三章施工部署与安排 (10)1、施工组织机构与管理体系 (10)第四章奉化江大桥上部结构施工工艺 (11)1、施工方案概述 (11)2、施工方案比较 (11)3、施工工艺流程 (12)4 缆索吊装系统 (12)4.1 缆索吊装系统总体布置 (14)4.2 主吊装系统设计 (14)4.3塔架系统 (23)4.4锚碇系统 (28)4.5缆索吊装系统的试吊与验收 (29)4.6缆索吊机施工注意事项 (30)4.7扣锚系统设计与施工 (31)5 中跨拱肋安装 (32)5.1拱肋节段设计 (32)5.2钢拱肋施工方案概述 (33)5.3钢拱肋施工工艺 (34)5.4 中拱横梁及拱上立柱施工 (38)6 系杆安装 (39)6.1系杆牵引安装 (39)7 中跨吊杆及纵、横梁安装 (39)7.1中跨吊杆及纵、横梁设计 (39)7.2中跨吊杆及纵、横梁施工方案概述 (40)7.3中跨横梁施工工艺 (40)8 边跨拱肋施工 (42)9 施工观测控制 (43)第五章危险因素分析 (45)1、危险分析 (45)2、应对措施 (46)第六章缆索系统安装主要机械设备、材料及人员投入 (47)第七章安全生产、文明施工及环境保证措施 (49)1、安全生产目标 (49)2、安全生产管理体系 (49)2.1 安全生产管理机构 (49)3、文明施工及环境保护 (53)3.1、文明、环保施工目标 (53)3.2、文明、环保施工管理机构 (53)第八章工期计划 (54)附件相关图纸及计算书 (55)奉化江大桥主桥上部结构施工方案第一章编制说明1、编制依据1)依据宁波市环城南路快速路工程施工Ⅱ标段合同文件。
目录第一章、编制说明和编制依据 (2)第二章、分项工程概况 (2)第三章、自然条件及施工环境 (2)第四章、技术等级 (3)第五章、主要工程数量 (3)第六章、施工方案及施工方法 (3)第七章、施工主要机械设备及材料等资源的来源 (16)第八章、施工组织机构及劳动力 (17)第九章、施工进度计划 (18)第十章、技术保证措施 (18)第十一章、质量、安全、环保措施 (19)第十二章、附件 (21)***长江一桥拱座施工方案第一章、编制说明和编制依据1.1编制说明本实施性施工方案依据有关设计文件和图纸、有关合同文件、有关施工技术规范及安全技术规范、现场实际施工条件等资料,按照有关***公路桥梁工程总公司贯标程序文件精神和规定的程序、顺序编制而成。
作为重要分项工程独立的施工方案,具体针对***长江一桥主桥拱座施工而编制,对本桥的拱座施工能起实际性的指导意义。
1。
2编制依据(一)******长江一桥三阶段施工设计图(二)《公路桥涵施工技术规范》 JTJ041-2000《路桥施工计算手册》《公路工程施工安全技术规程》《公路工程质量检验评定标准》 JTG F80/1—2004(三)本企业技术能力、机械设备、施工经验及管理水平(四)现场调查、了解到的情况第二章、分项工程概况主桥两岸拱座均位于河岸上,***岸拱座在陡峭河坡上。
每边拱座都为分离式双座,***岸拱座基础长37.94m,宽10m,横向双座净间距18。
6m。
拱座基础埋置于容许应力不小于2。
5MPa的弱风化岩层内深度不小于12m,用C30砼浇筑.***岸拱座基础长24.34m,宽7m,间距21.6m,要求埋置于容许应力不小于2.5MPa的弱风化岩层内深度不小于15m。
基础不得超挖,混凝土浇筑时除临空面外不立模,使与岩体紧密结合。
拱座采用C40混凝土浇筑,每立方米掺入0。
8Kg聚丙稀腈纤维。
拱座基础及拱座内纵横和竖向均布置间距为50cm的Φ12钢筋.第三章、自然条件及施工环境3.1桥位水文、地质、河段水文分析3.1。
大跨度中承式钢管混凝土拱桥施工方案渠江特大桥上部结构采用3*30+40+418.8+40+2*30m预应力砼T梁+中承式钢管混凝土拱桥,全桥长6557.8米。
下部结构桥墩采用钢筋混凝土柱式墩,钻孔桩基础。
桥台采用柱式台、扩大基础基础。
根据工程特点,结合工程的工作进度安排,大桥推荐方案全部工程(含引道和附属工程)工期为36个月。
1.1 总体施工方案(1)拱座基础施工主桥拱座基础施工涉及①基坑的开挖及围护;②混凝土浇筑施工等内容。
(2)钢结构加工根据桥位区的运输条件,拱肋及钢梁无法整节段运输至桥位的实际情况,因此采用厂内加工单根杆件运输到桥位临时组装场地,在临时场地将拱肋单元件组焊成吊装节段、试拼装,然后进行吊装。
(3)主拱安装主拱采用缆索吊斜拉扣挂施工。
吊装顺序为每节段内上、下游拱肋及相应横撑同步进行,即每节段上游拱肋(或下游拱肋)→每节段下游拱肋(或上游拱肋)→每节段内横撑,以上循环为一环,安装就位后再进行下节段的吊装,拱肋接头设计为先栓接再焊接,横撑接头设计为定位之后直接焊接的方式进行。
每一扣段的吊装节段就位后,应调整扣索力,使拱肋轴线位于设计标高,当安装误差满足规定要求后,即可焊接主拱钢管接头。
(4)钢管砼灌注拱肋合龙形成完整的拱圈,监控单位完成各项测试,并经分析满足计算及规范要求以后,即可灌注主拱圈上、下弦钢管内混凝土和设计指定的横联等构件内混凝土。
采用C60自密实补偿收缩高性能混凝土,以泵压法自拱脚向拱顶灌注主拱钢管内混凝土,灌注混凝土时应分不同阶段张拉监控单位指定的扣索及索力,在拱肋1/4处设置备用灌注孔。
横联管等构件钢管内混凝土采用泵压法,但应事先完成灌注工艺设计报告,请监理、业主审查批准。
施工单位需作灌注孔堵塞的应急预案。
(5)桥面系施工桥面系各构件用缆索吊装,施工单位在设计缆索吊装系统时,应充分考虑桥面梁的最大吊装重量。
为方便钢纵梁的运输和安装,钢纵梁在工厂分段制作运抵工地后,按设计要求以拼接缝分段连接、吊装。
某大桥拱座施工技术方案一、工程简述某大桥位于湖北省宜昌市点军区,属宜万铁路建设项目的控制工程。
大桥跨越某,同时连接桥边和土城两乡镇。
大桥主跨178m为提篮式外包混凝土钢管拱桥,拱轴线为悬链线,大桥上部动静荷载通过拱肋传递至两侧拱座。
拱座采用扩大基础(拱座形式见附图1),基底置于某两侧峭壁的岩层内。
岩石为白云岩,层状结构。
拱座为现浇C25钢筋混凝土,单个拱座混凝土数量为1997.6m3属大体积混凝土施工,钢筋共约100吨。
单个拱座拱脚预埋直径①500*16、3.8 米长共八根钢管30.4m,施工要求定位精度高用以保证与拱肋对接,是拱肋合拢的关键工作。
某大桥所处地区四季分明。
年平均气温8〜10℃,无霜期为七〜八个月,年降水量约1450mm,雨季集中在5〜8月份。
落步溪沟谷断面呈勺” 型,河床在枯水期大多外露,谷底平坦,宽约60〜100m,常年有水,枯水期水深1.0m 左右,汛期水流迅猛,洪水暴涨暴跌。
根据现场实际情况拱座施工中存在以下困难:1、地形复杂混凝土浇筑施工难度大。
2、拱座预埋钢管的定位要求精度高。
3、混凝土浇筑后的裂缝控制。
半II—II截面拱座对称中心线(附图1)二、施工方法1.基坑开挖拱座以上边坡开挖至拱座顶平台位置后,测量放样拱座顶轮廓线位置,并在岩壁上放设拱顶边线控制护桩,以便开挖过程中控制基坑尺寸,基坑开挖采用台阶法开挖爆破采用小药量浅孔爆破,拱座四壁采用光面爆破(炮眼间距40cm,抵抗线60cm,间断装药导爆索导爆)。
基坑中出碴采用卷扬机提升小车运送的方式出碴。
2.检查基坑尺寸、地质情况并要求三方会勘拱座基坑开挖完毕后恢复拱座中心纵横轴线,测量基坑平面开挖尺寸,用线坠检查四壁竖直度。
并按工程地质核实要求在拱座内放出地质核实探孔位置进行地质初探,按规定表格作详细核实记录,并上报监理及设计单位现场检查确认后进行下步施工。
3.拱座清底、预埋钢管基底找平经测量、会勘拱座基坑尺寸无误,地质情况符合设计要求即可进行拱座底的清理工作,首先清理基坑内碎石,及松散岩石,然后用高压水清理基面,不得积水。
遂昌县乌溪江大桥建设工程主桥拱座施工方案编制:复核:审核:中铁九桥工程有限公司浙江乌溪江大桥项目部2012年11月目录1、编制说明 (1)1.1、编制范围 (1)1.2、编制依据 (1)1.3、编制原则 (1)2、工程概况 (1)2.1、工程位置、水文地质及技术标准 (1)2.1.1、工程地理位置 (1)2.1.2、工程水文地质 (1)2.1.3、设计标准 (2)2.1.4、地震烈度 (2)2.2、工程简介 (2)2.3、工程特点 (3)3、施工人员及工期安排 (4)3.1、工期安排 (4)3.2、施工人员安排 (5)3.3、施工设备配置 (5)4、具体施工方法 (5)4.1、测量放样 (7)4.2修筑施工便道 (7)4.3、截水沟开挖 (8)4.4、地表加固及边坡开挖、防护 (9)4.4.1地表加固 (9)4.4.2边坡开挖及防护 (10)4.4.3挂网喷锚施工流程图 (12)4.4.4挂网喷锚施工方法 (12)4.4.5挂网喷锚施工技术要求 (13)4.4.6、质量控制及保证措施 (14)4.4.7、质量检查内容 (15)4.4.8、挂网喷锚工程质量通病及防止措施 (15)4.5、拱座基础开挖 (16)4.5.1基坑开挖 (16)4.5.2浅孔松动爆破 (16)4.5.3检查基坑尺寸、地质情况并要求三方会勘 (19)4.5.4拱座清底、加固 (20)4.6.拱座基础施工 (20)4.6.1钢筋工程 (20)4.6.1.1钢筋进场及堆放 (20)4.6.1.2钢筋的标识 (20)4.6.1.3原材料焊接试件检测 (20)4.6.1.4半成品加工及检测 (21)4.6.1.5钢筋安装 (21)4.6.2劲性骨架预埋件安装 (21)4.6.3拱座基础砼 (22)4.6.3.1模板的支立 (22)4.6.3.2混凝土浇筑准备 (23)4.6.3.3.混凝土浇筑 (23)4.6.3.4、混凝土冷却 (24)4.6.3.5、混凝土养生 (25)4.6.3.6.模板拆除 (25)4.7拱座施工 (25)4.7.1劲性骨架及临时铰预埋件加工 (25)4.7.2吊装及安放定位 (26)4.7.3复测 (27)4.7.4拱座钢筋安放 (27)4.7.5拱座砼施工 (28)5、确保工程质量的措施 (29)5.1、组织保证措施 (29)5.2、技术管理质量保证措施 (29)5.3、施工过程质量控制保证措施 (30)6、安全保证措施 (32)6.1、安全教育宣传措施 (32)6.2、安全制度措施 (32)6.3、安全综合保证措施 (34)1、编制说明1.1、编制范围本施工技术方案编制范围为遂昌县乌溪江大桥3#、4#拱座的施工。
1.2、编制依据1).遂昌县乌溪江大桥建设工程合同招、投标文件及合同文件。
2).遂昌县乌溪江大桥建设工程三个阶段施工图设计。
3).交通部现行有关设计、施工规范、验收标准及相关规定。
4).施工调查所获取的踏勘资料。
5).公司管理文件及类似工程施工经验。
1.3、编制原则1).满足业主的要求;坚持科学合理性、经济适用性相结合及实事求是的原则。
2).严格质量管理,确保工程质量。
3).严格遵守各有关设计规范、施工规范和质量评定与验收标准。
4).严格执行业主对项目施工的文明、环保、安全、卫生健康等有关管理条例的要求,树立良好的工程形象和社会形象。
2、工程概况2.1、工程位置、水文地质及技术标准2.1.1、工程地理位置乌溪江大桥位于遂昌县西部乌溪江库区(湖南镇水库)。
2.1.2、工程水文地质遂昌县境山地属仙霞岭山脉,地势西南与南部高峻,东北与北部略低。
路线呈东北--- 西南走向,位于遂昌县城西南部的湖山乡。
境内以中低山、丘陵为主,海拔高度一般在270m~1100m之间,山体多呈浑圆状,地形坡度一般在25°~70°之间,沿线露头均为凝灰岩地层,岩石抗风化能力较强,垂直长大裂隙使地貌形成上陡下缓之势,沿线河谷切割强烈,河谷峻峭,出现“V”谷、嶂谷、崖岩、曲流、洪积扇等,河漫滩、河阶地稀小,植被较发育,以松、竹为主。
境内有乌溪江水库,水面面积1467公顷。
桥址处总的气象特征属中亚热带季风类型,温暖湿润,四季分明,垂直气候差异明显。
历年平均气温16.9℃,历年平均降水量1557.3mm,历年平均相对湿度为79%。
2.1.3、设计标准桥梁宽度:12m;乌溪江航道等级:Ⅵ度;桥涵设计洪水频率:1/100(设计水位235.5)建设标准:双向道;设计速度:60Km/h;抗风设计标准:24.1m/s。
2.1.4、地震烈度基本烈度为Ⅵ度,结构物按实测地震动参数进行抗震设计。
2.2、工程简介乌溪江大桥项目设计标准采用二级公路双向双车道的技术标准,主桥为计算跨径260m的上承式钢管混凝土拱桥,拱座采用扩大基础(拱座形式见图1),基底置于两侧峭壁的岩层内,岩石为花岗斑岩,地层简单,构造条件简单。
拱座基础采用C30混凝土;拱座及预留槽内封铰混凝土采用C40混凝土。
单个拱座C30混凝土数量为930.1方,C40混凝土数量为805方,属大体积混凝土施工,钢筋共约30吨。
拱座拱脚预埋劲性骨架来定位预埋钢管及临时铰。
劲性骨架定位精度要求高,以保证主桥轴线。
2.3、工程特点⑴.该桥地貌为侵蚀切割中低山,跨跃一条“V”型沟谷,沟谷两侧为陡坡,主墩处于“V”型沟谷悬崖上,施工环境恶劣,设备材料进场困难。
⑵. 该拱座地处于悬崖边侧,需爆破开挖,施工难度大。
⑶.拱座内部预埋劲性骨架定位关系到主桥轴线,施工难度系数高。
图1拱座示意图3、施工人员及工期安排3.1、工期安排3#、4#拱座同时施工,施工时间为:2013年1月~2013年5月。
具体工期安排见表1表1 拱座施工工期安排表3.2、施工人员安排3#、4#拱座施工人员计划见表2.表2 3#、4#拱座施工人员计划表3.3、施工设备配置3#、4#拱座施工设备计划见表3.表3 3#、4#拱座施工设备配置表4、具体施工方法施工流程图如图2所示:图2 拱座施工流程图4.1、测量放样测量人员通过专业测量仪对施工进行测量控制,确保施工顺利进行。
主要测量包括以下内容:1)、截水沟、地表加固放样;2)、施工便道放样;3)、基坑开挖线放样;4)、基坑开挖过程控制;5)、各结构主体施工控制测量。
4.2修筑施工便道为了满足施工需求,方便大型机械、施工人员到位,需要在两岸各修筑一条施工便道。
施工便道平均宽度4m,内侧边坡按照1:0.1坡度放坡,爆破和机械开挖后进行人工清理,清除表面土层及坡面浮石。
施工便道断面及俯视图如图3、图4、图5所示。
图3施工便道断面示意图4.3、截水沟开挖基坑开挖坡顶外10m处设置M7.5浆砌片石截水沟,防止山上流水存入基坑内,影响施工。
截水沟详图如图6所示。
图6截水沟大样图4.4、地表加固及边坡开挖、防护4.4.1地表加固由于边坡较陡,为保证开挖安全,基坑开挖坡顶外10m范围进行挂网锚喷加固,喷砼C20厚10cm,锚杆采用φ25钢筋砂浆锚杆,长4m,间距1.5*1.5m,钢筋网采用网格20*20cmφ8钢筋,单层布置。
地表加固区域挂网喷锚施工平台由脚手架搭设而成。
先在临时边坡顶部爆破出4*4平方米的工作平台作为脚手架基础平台。
脚手架搭设示意图如图7所示。
图7地表加固脚手架搭设示意图4.4.2边坡开挖及防护地表加固完成后进行临时边坡开挖,开挖坡率按照1:0.1设计。
3#拱座边坡采用浅孔钻开挖,开挖分2次进行,开挖示意图如图8所示。
4#拱座边坡分层开挖,第一层深度5.5米,其余每层深3.5米。
开挖示意图如图9所示。
开挖完毕将废渣清除干净,同时采取挂网锚喷护壁措施。
喷砼C20厚15cm,锚杆采用φ25螺纹钢筋,长3m,间距1.5*1.5m,梅花形布置,钢筋网采用网格20*20cmφ8钢筋,双层布置。
锚杆钻孔孔径9cm,注浆材料为水泥浆,浆体强度不低于30MPa。
图8 3#拱座护坡开挖示意图图9 4#拱座护坡开挖示意图临时边坡后开始搭设脚手架。
开挖顶面暂作为边坡防护支架基础平台。
脚手架搭设示意图如图10所示。
图10临时边坡脚手架搭设示意图注明:根据现场工程实际需要,喷锚、防护分两步进行,前期只能进行一般安全防护(钻孔、打锚杆,挂钢筋网片),表面喷射混凝土工程要在拱座基础及拱座混凝土施工完成后才能进行。
一般性防护:在地表加固区域顶部水平方向打一排锚杆,将地表加固整个区域都挂上钢筋网片,起到暂时的安全防护作用。
爆破开挖临时边坡,开挖完成后同地表加固区域挂钢筋网片。
之后进行拱座施工,拱座施工完成后进行喷射混凝土。
钢筋网片示意图如图11所示。
4.4.3挂网喷锚施工流程图图12挂网锚喷施工工艺流程图4.4.4挂网喷锚施工方法1、施工准备:设备进场安装调试,材料采购和送检。
2、清理坡面:清理坡面植被及表层软土,使岩石露出地表。
3、测量放线:测量确定锚杆孔的位置,并在锚杆孔位作上标记,防止锚杆孔偏位。
4、钻孔:钻孔符合设计要求后,用风管将孔内钻屑冲干净,以防钻屑影响安装锚杆和注浆质量及排水管安装。
5、注浆:钻孔完成后,将注浆管插入孔底,将配置好的水泥砂浆通过注浆泵将水泥砂浆注入锚杆孔,直到孔内溢出的水泥砂浆与注入的浆比重相同为止。
6、锚杆和排水孔安装:将符合设计要求的钢筋、排水管置于注浆孔内和排水孔内。
7、安装好锚杆和排水孔后,除去坡面杂物,为喷射砼作准备。
8、坡面喷射砼喷砼强度C20,厚度10cm,分二次喷砼每次5cm。
喷射混凝土施工工艺如图13所示:图13 喷射混凝土工艺图(1)初喷:喷射方式为“干式”喷射法。
启动搅拌机,空气压缩机向清理好的边坡喷射C20砼。
(2)挂网:将φ8双向钢筋网挂上初喷砼面,并将挂网钢筋与锚杆焊接在一起。
(3)复砼:钢筋网挂好后,在钢筋网上复喷砼。
4.4.5挂网喷锚施工技术要求1、喷射砼施工要求对受喷面上的松动岩块和强风化土进行彻底清理,对一些凸凹较多的区域应注意局部修坡或采用短钢筋局部锚固,然后采用高压风、水彻底清理并润湿表面,同时尽量保持壁面的粗糙,以确保混凝土与岩石间有足够黏结力,对遇水易潮湿、泥化的岩层,则应用高压风清扫岩面;埋设控制喷射混凝土厚度的标志。
2、在清理、加固、润湿的岩面上喷射第一层混凝土,初喷混凝土厚度为50㎜,待混凝土具有一定强度后进行挂网,第二层喷射前,先用高压风、水清除其上的浮皮及松渣,并润湿表面,最后一次喷至设计厚度100㎜。
3、钢筋网编网前应清除钢筋污锈,为保证铺设钢筋网与坡面保持基本平行,在坡面上应设置一定数量出露岩面的短锚钉,与网筋连接。
面层钢筋网上下层间的搭结位置应错开,搭结长度不小于20d,圆钢末端做成180º弯钩,钢筋网的交点用隔点式焊接或满扎,钢筋网与锚杆连接时,采用焊接固定。
