模拟电子技术实验设计性实验方案实验题目：有源滤波系统设计班级：物理学2011级（1）班学号：2011433132小组成员：甘国良刘秦指导教师：潘金福凯里学院物理与电子工程学院2013 年12月有源滤波系统设计一、实验设计目的1、综合运用所学的理论知识，掌握一般电子线路分析和设计的基本方法和步骤；2、培养一定的独立分析问题、解决问题的能力；3、实践利用EDA 软件绘制电子线路原理图、PCB 图。
二、设计内容与要求1、设计二阶有源低通滤波器，要求截止频率1000H f Hz =;通带内电压放大倍数 1.5up A =,品质因素0.707Q =2、设计二阶有源高通滤波器，要求截止频率1000L f Hz =;通带内电压放大倍数 1.5up A =，品质因素0.707Q =。
3、设计二阶有源带通滤波器，要求截止频率1000L f Hz =;通带内电压放大倍数 1.5up A =,品质因0.707Q =。
三、实验设计原理 1、框图设计图1 有源滤波器整体设计2、整体电路分析（1） 二阶压控电压有源滤波器电路分析用运放与少量RC 元件构成的有源滤波器具有体积小、性能好、调整方便等优点。
在信号处理方面得到了极为广泛的应用。
二阶压控电压源有源滤波器典型的结构如所示。
图3.1 中17~y y 是电路中的导纳。
图3.1 二阶压控电压源有源滤波器二阶压控电压源有源滤波器传递函数的一般表达式为：14512341234()()()()[(1)]up o U i up A y y V s A s V s y y y y y y y A y y ==+++++-+ （3-1） 式中01f up R A R =+表示同向输入端的电压增益，适当选择17~y y ，就能构成低通、高通、带通及带阻等有源滤波器。
（2） 二阶有源低通滤波器工作原理电路为典型的单端正反馈型低通有源滤波器。
它是由两节RC 滤波电路和同相放大电路组成，其中同相比例放大电路实际上就是所谓的压控电压源。

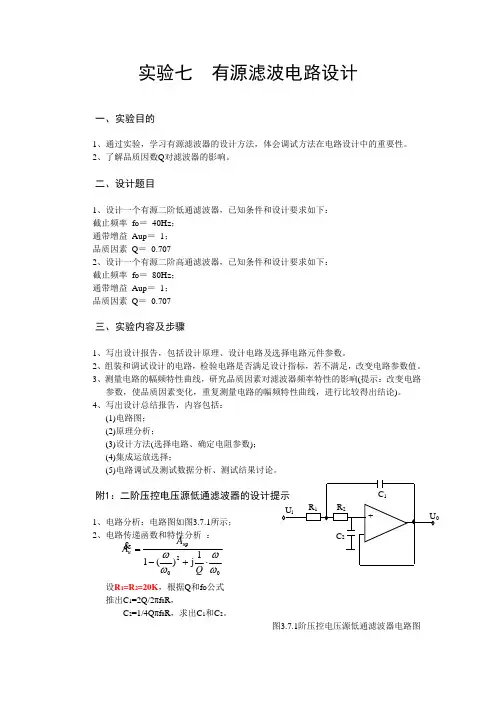

实验七 有源滤波电路设计一、实验目的1、通过实验，学习有源滤波器的设计方法，体会调试方法在电路设计中的重要性。
2、了解品质因数Q 对滤波器的影响。
二、设计题目1、设计一个有源二阶低通滤波器，已知条件和设计要求如下： 截止频率 f O ＝ 40Hz ；通带增益 Aup ＝ 1；品质因素 Q ＝ 0.7072、设计一个有源二阶高通滤波器，已知条件和设计要求如下： 截止频率 f O ＝ 80Hz ；通带增益 Aup ＝ 1；品质因素 Q ＝ 0.707三、实验内容及步骤1、写出设计报告，包括设计原理、设计电路及选择电路元件参数。
2、组装和调试设计的电路，检验电路是否满足设计指标，若不满足，改变电路参数值。
3、测量电路的幅频特性曲线，研究品质因素对滤波器频率特性的影响(提示：改变电路参数，使品质因素变化，重复测量电路的幅频特性曲线，进行比较得出结论)。
4、写出设计总结报告，内容包括：(1)电路图；(2)原理分析；(3)设计方法(选择电路、确定电阻参数)；(4)集成运放选择；(5)电路调试及测试数据分析、测试结果讨论。
附1 1、电路分析：电路图如图3.7.1所示；2、电路传递函数和特性分析 ：设R 1=R 2=20K ，根据Q 和f O 公式推出C 1=2Q/2πf 0R ，C 2=1/4Q πf 0R ，求出C 1和C 2。
图3.7.1阶压控电压源低通滤波器电路图 020p 1j )(1ωωωω⋅+-=Q A A u u注：公式详细推导过程见毕满清 《电子技术实验与课程设计》P 49~P 52。
3、设计方法：(1)选择电路；(2)根据已知条件确定电路元件参数；(3)集成运放电路的选择；(4)电路调试。
附2：二阶压控电压源高通滤波器的设计提示1、电路分析：电路图如图3.7.2所示；2、电路传递函数和特性分析 ：设C 1=C 2=C =0.1μF ，根据Q 和f O 公式推出：R 1=1/4Q πf 0C ，R 2=Q/πf 0C ，求出R 1和R 2。

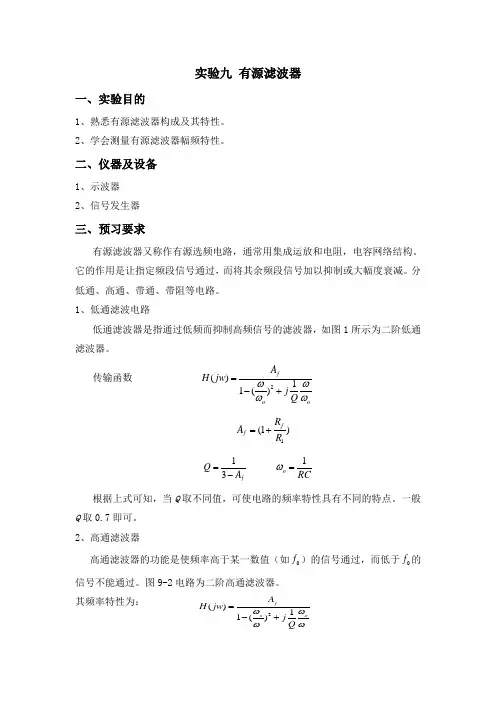

实验九 有源滤波器一、实验目的1、熟悉有源滤波器构成及其特性。
2、学会测量有源滤波器幅频特性。
二、仪器及设备1、示波器2、信号发生器三、预习要求有源滤波器又称作有源选频电路，通常用集成运放和电阻，电容网络结构。
它的作用是让指定频段信号通过，而将其余频段信号加以抑制或大幅度衰减。
分低通、高通、带通、带阻等电路。
1、低通滤波电路低通滤波器是指通过低频而抑制高频信号的滤波器，如图1所示为二阶低通滤波器。
传输函数2()11()fo oA H jw jQ ωωωω=-+1(1)f f R A R =+13f Q A =- 1o RCω= 根据上式可知，当Q 取不同值，可使电路的频率特性具有不同的特点。
一般Q 取0.7即可。
2、高通滤波器高通滤波器的功能是使频率高于某一数值（如0f ）的信号通过，而低于0f 的信号不能通过。
图9-2电路为二阶高通滤波器。
其频率特性为：2()11()fo oA H jw j Q ωωωω=-+1(1)f f R A R =+13fQ A =- 1o RC ω= 3、带通滤波器带通滤波器可由低通滤波器和高通滤波器构成，也可以直接由集成运放外加RC 网络构成，不同的构成方法，其滤波特性也不同。
带通滤波器的功能是让指定频段内的信号通过，而衰减其他频段的信号。
4、带阻滤波器带阻滤波器又称陷波器，它衰减指定频段的信号，而让其它频段的信号通过。
带阻滤波器可由低通电路和高通电路构成，也可由集成运放外加RC 网络构成，常用的带阻滤波器是由双T 网络构成，如图9-3所示其频率特性为：221()11o H jw fjQ f f =+-0f Q BW =12o f RCπ= 阻带宽度02BW f =四、实验内容1、 低通滤波器实验电路如图9-1所示。
其中：反馈电阻Rf 选用10K 电位器，5.7K 为设定值。
图9-1低通滤波器按图9-1连接电路，接通电源，将信号发生器的输出接入实验电路的输入，并使其输出为1V 的正弦波，按表9-1的要求改变输入信号的频率，用交流毫伏表测出电压值V并记录，从而测试出电路的幅频特性。
姓名班级学号实验日期节次教师签字成绩实验名称 RC有源滤波器的研究1.实验目的（1）熟悉由集成运放和阻容元件组成的有源滤波器的原理。
（2）学习RC有源滤波器的设计，学会测量有源滤波器幅频特性。
2.总体设计方案或技术路线由阻容元件和运算放大器组成的滤波电路称为RC有源滤波器。
由于集成运放有限带宽的限制，目前RC有源滤波器的工作频率较低，一般不超过1MHz。
（1）低通滤波器低通滤波器用来通过低频信号，衰减或抑制高频信号。
二阶有源低通滤波器由两级RC滤波环节与同相比例运算电路组成，第一级电容接至输出端，引入适量正反馈，以改善幅频特性。
设计电路图如下所示，改变输入信号频率，记录输出信号幅值及放大倍数，先测量出一组幅频特性曲线，再改变电阻R f的值，记录数据，得到新的幅频特性曲线，再进行对比。
（2）高通滤波器高通滤波器用来通过高频信号，衰减或抑制低频信号。
只要将低通滤波器中起滤波作用的电阻、电容互换，即可变成二阶有源高通滤波器。
高通滤波器的性能与低通滤波器相反，其频率响应和低通滤波器是“镜像”的关系。
设计电路图如下所示，改变输入信号频率，记录输出信号幅值及放大倍数，先测量出一组幅频特性曲线，改变电阻R f的值，记录数据，得到新的幅频特性曲线，再进行对比。
本实验主要研究低通滤波器和高通滤波器的幅频特性，截止频率和品质因数，以及改变电路参数对滤波效果的影响。
3.实验电路图（1）低通滤波器设计电路图（由Multisim7绘制）（2）高通滤波器设计电路图4. 仪器设备名称、型号实验电路板双踪示波器双路直流稳压电源函数信号发生器数字万用表导线若干5.理论分析或仿真分析结果(1)低通滤波器R4=10kΩ时幅频特性曲线和相频特性曲线如下所示当R4=12kΩ时幅频特性曲线和相频特性曲线如下所示当R4=15kΩ时幅频特性曲线和相频特性曲线如下所示（2）高通滤波器R4=10kΩ时幅频特性曲线和相频特性曲线如下所示用光标测量法测得截止频率为1.2514kHzR4=12kΩ时幅频特性曲线和相频特性曲线如下所示R4=15kΩ时幅频特性曲线和相频特性曲线如下所示6.详细实验步骤及实验结果数据记录（包括各仪器、仪表量程及内阻的记录）（1）检查导线通断，仪器仪表是否正常。
模电课程设计多功能有源滤波————————————————————————————————作者：————————————————————————————————日期：个人收集整理勿做商业用途模拟电路课程设计报告设计课题：多功能有源滤波器专业班级：学生姓名：学号:指导教师：设计时间:题目：多功能有源滤波器一、设计任务与要求1．设计一个可以同时获得高通、低通和带通三种滤波特性的滤波器，通带AV=1；2．用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。
二、方案设计与论证根据设计任务要求设计一个可以同时获得高通、低通和带通三种滤波特性的滤波器，并用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源(±12V），为运算电路提供偏置电源。
1、直流电源部分电路可把220V的交流电变成+12V和—12V的直流电源,电路图如图1所示。
V1220 Vrms 50 Hz 0°D11N4007D21N4007D31N4007D41N4007D51N4007D61N4007R21kΩR31kΩU1LED_RED_RATED93U4LM7812CTLINE VREGCOMMONVOLTAGEU5LM7912CTLINE VREGCOMMONVOLTAGE4586T2TS_AUDIO_10_TO_1C23.3mFC13.3mFC3100nFC4100nFC5330nFC6330nFC7220uFC8220uF U2LED_GREEN_RATED101715图1 直流稳压电源2、多功能有源滤波器部分方案一用一个求和电路输出三个信号,再用三个Ua741分别实现高通、带通、低通功能电路，其方框图如图2所示。
图2 方案一原理方框图方案二通过比例、求和、积分等若干基本运算电路组合，外接几个电阻，就可实现多功能有源滤波功能，用3个uA741，电容，电阻调节适当参数可实现，如图3所示.R110kΩR210kΩR310kΩR410kΩR510kΩR610kΩR75kΩC110nF C210nF V15 Vrms 60 Hz 0° 150U2OPAMP_3T_VIRTUALU5OPAMP_3T_VIRTUALU1OPAMP_3T_VIRTUAL9121016011131400图3 多功能有源滤波器原理图方案论证由于要同时实现高通、带通、低通功能，方案一计算不方便，电路复杂，接线不方便,易接触电阻，增大误差，制作难度大。
模电课程设计：二阶有源带通滤波器课程设计任务书学生姓名：XXX 专业班级：电信XX指导教师：曾刚工作单位：信息工程学院题目：有源带通滤波器初始条件：具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。
要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、设计一个有源带通滤波器。
2、通带范围为50HZ-20KHZ，带内电压变化小于0.5dB 。
3、自制直流电源。
4、安装调试并完成符合学校要求的设计说明书时间安排：十八周一周，其中3天硬件设计，2天硬件调试指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要........................................................................................................................... ....................... I 1 有源带通滤波器理论设计 (1)1.1简介 (1)1.2工作原理 (1)1.3 二阶有源滤波器设计方案 (2)1.3.1原理图 (2)1.3.2低通滤波电路 (2)1.3.3高通滤波电路 (3)1.3.4原件参数选取 (4)2 二阶有源滤波器实际仿真与测试 (5)3 误差分析 (7)3.1 元器件误差 (7)3.2运放的性能 (7)3.3仪器误差 (7)3.4直流稳压电源供电误差 (7)4 直流稳压电源设计 (8)5 心得体会 (9)参考文献 (10)致谢 (11)摘要在《模拟电子技术基础》的学习基础上，针对课设要求，设计有源带通滤波器，计算出符合条件要求的原件参数，通过Multisim仿真和焊接完电路后的实际测量数据，验证参数的取值。
关键词：有源带通滤波器参数Multisim仿真1 有源带通滤波器理论设计1.1简介带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。

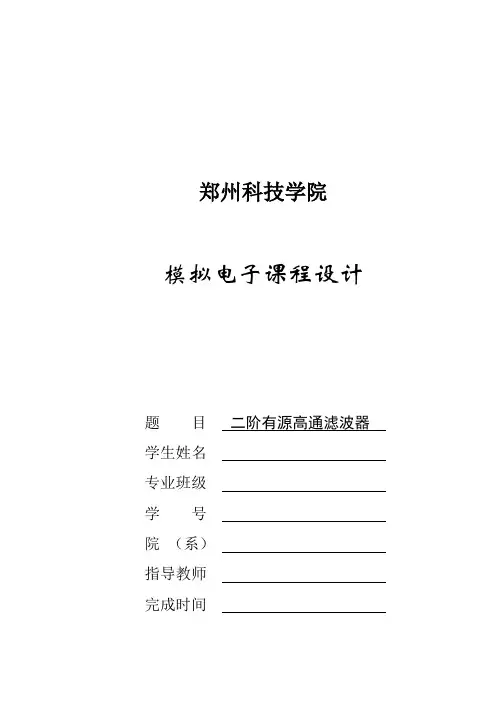

郑州科技学院模拟电子课程设计题目二阶有源高通滤波器学生姓名专业班级学号院（系）指导教师完成时间目录1课程设计的目的 (1)2课程设计的任务与要求 (1)3设计方案与论证 (1)3.1有源滤波器各部分电路的作用 (1)3.2 方案的选择 (2)3.2.1 滤波器的选择 (2)3.2.2 级数的选择 (3)3.2.3 运放的要求 (3)3.2.4 元器件的选择 (4)4 有源滤波器的设计与原理 (4)4.1 有源滤波器的基本概念 (4)4.2 有源滤波器的传输函数 (5)4.3 有源滤波器的设计 (5)4.4 电路性能参数 (6)5电路仿真（计算与说明） (6)5.1Multisim软件介绍 (7)5.2Multisim电路仿真分析 (7)6 硬件的制作与调试 (12)6.1电路的焊接制作 (12)6.2电路的调试和误差分析 (12)7总结 (12)参考文献 (15)附录1：总体电路原理图 (16)附录2：元器件清单 (17)附录3：电路实物图 (18)1设计目的[1] 学习RC有源滤波器的设计方法；[2] 综合运用所学的理论知识，掌握一般电子线路分析和设计的基本方法和步骤；[3] 培养一定的独立分析问题、解决问题的能力；[4] 实践利用EDA软件绘制电子线路原理图、PCB图；[5] 学会说明书的规范整理和书写。
2设计任务与要求[1] 设计二阶RC高通滤波器电路，计算电路元件参数，拟定测试方案和步骤；[2] 在multisim里仿真电路，测量并调整静态工作点；[3] 由滤波器设计指标计算电路元件参数；[4] 掌握有源滤波器的测试方法；[5] 测量有源滤波器的幅频特性；[6] 写出设计报告。
3总方案设计3.1 有源滤波器各部分电路的作用有源滤波电路主要由：RC网络、放大器、反馈网络三部分组成。
（1）RC网络的作用在电路中RC网络起着滤波的作用，滤掉不需要的信号，这样在对波形的选取上起着至关重要的作用，通常主要由电阻和电容组成。
模电课程设计报告——滤波器设计第一篇：模电课程设计报告——滤波器设计滤波器的设计——模拟电子电路课程设计报告一：实验预习与查找资料：1：滤波器是一种具有频率选择功能的电路，允许在一定的范围内的信号通过，对不需要的频率范围内的信号进行有效的抑制。
滤波器在通信，信号处理，测控仪表等领域中有广泛的的应用。
滤波器分数字滤波器和模拟滤波器，而模拟滤波器又分有源滤波器和无源滤波器。
按滤波器的设计方案又分巴特沃思型，切尔雪夫型，椭圆函数型等等。
2：查找资料：《信号处理与滤波器的设计》，《电路与模拟电子学》，《模拟电子电路》等相关资料。
二：实验任务：滤波器是限制信号的频率范围，用于提取有用信号、滤除噪声干扰信号、提高信噪比。
滤波器类型有无源滤波器和有源滤波器，其中又分为低通、高通、带通、带阻、全通等。
滤波器的主要性能参数有：截止频率、下降速率、品质因素等。
1、要求完成原理设计并通过软件仿真部分（1）低通滤波器电路，截止频率分别为300Hz、1KHz，衰减速率≥40dB/十倍频。
（2）高通滤波器电路，截止频率分别为300Hz、1KHz，衰减速率≥40dB/十倍频。
（3）带通滤波器，频率范围300Hz~3400Hz，衰减速率≥40dB/十倍频。
（4）四阶椭圆形低通滤波器，带内起伏≤1dB，-3dB通带为50kHz，要求在200kHz处小于-50dB，-3dB通带误差不大于5%。
三：实验内容：为满足设计要求：阻带衰减大于或等于40每10倍率。
选择二阶即可满足要求。
1：二阶压控电压源低通滤波器：A：截止频率为300HZ；根据集成运放虚短虚断及电路结构，可导出传递函数的表达式为：A（S）=Uo（S）/Ui（S）= Ao*Wn*Wn/(s*s+Wn*s/Q+Wn*Wn) Ao=1+R4/R3;Wn*Wn=1/R1R2C1C2 在设计参数时Q值分高Q 值，中Q值，和低Q值。
在本实验设计中取Q值为0。
6 A0是电路的通带放大倍数，可在设计前选择，若实验结果不合理，再改变A0的值。

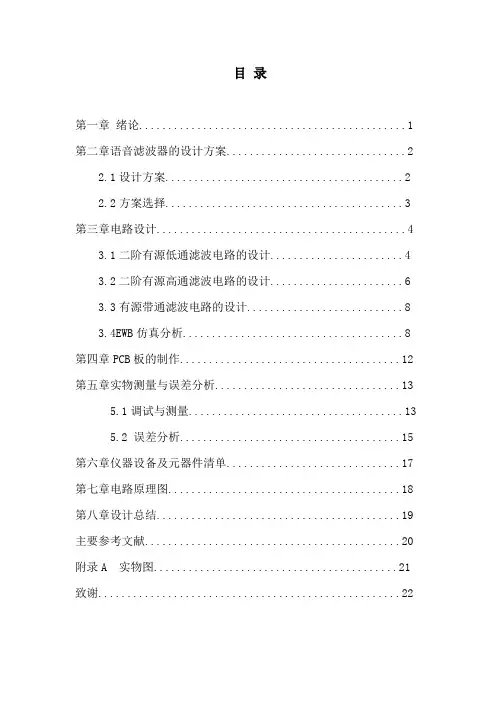

目录第一章绪论 (1)第二章语音滤波器的设计方案 (2)2.1设计方案 (2)2.2方案选择 (3)第三章电路设计 (4)3.1二阶有源低通滤波电路的设计 (4)3.2二阶有源高通滤波电路的设计 (6)3.3有源带通滤波电路的设计 (8)3.4EWB仿真分析 (8)第四章PCB板的制作 (12)第五章实物测量与误差分析 (13)5.1调试与测量 (13)5.2 误差分析 (15)第六章仪器设备及元器件清单 (17)第七章电路原理图 (18)第八章设计总结 (19)主要参考文献 (20)附录A 实物图 (21)致谢 (22)第一章绪论滤波器是一种具有频率选择功能的电路，它能使有用的频率信号通过，同时抑制（或衰减）不需要传送频率范围内的信号。
实际工程上常用它能进行信号处理、数据传送和抑制干扰等，目前在通讯、声纳、测控、仪器仪表等领域中有着广泛的应用。
以往这种滤波电路主要采用无源元件R、L和C组成，60年代以来，集成运放获得迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压增益和输入阻抗都很高，输出阻抗比较低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
通常用频率响应来描述滤波器的特性。

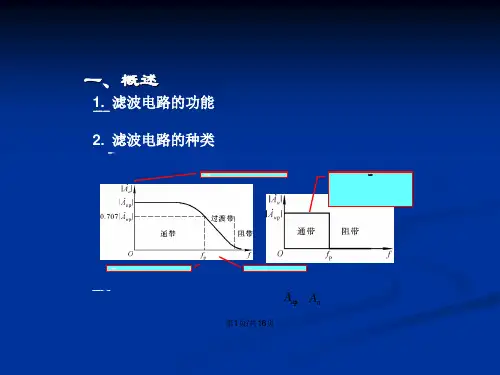

对于滤波器的幅频响应，常把能通过信号的频率范围定义为通带，而把受阻或衰减信号的频率范围称为阻带。
通带和阻带的界限频率叫做截止频率。
滤波器在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减。
按照通带和阻带的位置分布，滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
第二章语音滤波器的设计方案2.1设计方案方案一：此方案采用RC低通有源滤波器和RC高通有源滤波器串联而成，电路采用二阶压控型有源滤波电路，其原理框图如图2.1所示：图2.1 带通有源滤波器原理框图优点：电路性能稳定，增益容易调节。
缺点：电路相对复杂，采用元器件较多，提高了成本。
《模拟电子技术基础》课程设计-二阶有源带通滤波器设计
一、背景介绍
滤波器是电子电路中比较常用的部件，它可以起到限制电路中某些频率信号的作用，从而达到指定频率及消隐其它频率信号的目的。
由于其可以灵活控制输出信号，因此将滤波器应用到各种电子元件设计中，尤其是各种传感器应用中，使其输出精确明确。
二、二阶有源带通滤波器
二阶有源带通滤波器是电子电路中最常用的滤波器。
它具有极高的非线性斜率，与各种多种模拟电路应用密切相关，如多调制，编解码，数字信号的发生和接收等。
它包括两个一阶有源元件，一个是放大器，一个是滤波器，他们两个相互耦合，形成了一个较大的滤波限制电路。
三、设计步骤
（1）确定滤波器的有效频率范围：在设计带通滤波器过程中，首先要确定滤波器的有效频率范围，以确保能够带通这个频率范围中的希望被处理的信号；
（2）确定滤波器的输入阻抗：滤波器的输入阻抗可以从外部而来，也可以从电路的内部而来；
（4）确定滤波器的放大器增益：由于放大器如何影响滤波器，因此需要确定放大器的增益，以使滤波器能够有效运行；
（5）确定滤波器的电源：需要确定滤波器的电源电压，以便让电路正常工作；
（6）完成实际布线：按照设计及电路原理图完成实际的布线，并完成滤波器的测试工作。
四、结论
本文简要介绍了二阶有源带通滤波器的相关内容，将滤波器实际应用到电子元件设计中，改善信号质量及抗干扰性能，是有效提高其性能的重要部件。
在实际设计过程中，需要充分考虑滤波器的各种参数，以便最终获得性能最佳的设计方案。
目录一、引言 (4)二、有源滤波设计方案 (4)2.1 有源滤波的电路工作原理 (4)2.2 有源滤波器的元件及参数 (4)2.3 有源滤波设计与选取 (4)2.4 有源滤波的设计与计算 (5)2.5 用multsim仿真有源滤波电路 (5)三、总结 (6)一、引言电子技术电路课程设计是从理论到实践的一个重要步骤，通过这个步骤使我们的动手能力有了质的提高，也使我们对电路设计理念的认识有了质的飞跃本课程设计是对有源滤波器的基本应用，我们的严格按照实验要求设计，能够充分满足有源滤波实验要求的性能参数，这次课程设计让我们了解了类似产品的内部原理结构。
