安全标准化图册(01)

安全责任区域公示牌
1、悬挂于各片区或栋号楼的进出 通道处。 2、作业牌为蓝底白字，企业名称 为黑字。 3、作业牌宽×高=600mm×1200mm； 采用镀锌铁板、PVC板或铝塑板制 作，面层采用户外车贴。
项目重大危险源公示牌
基本要求： 1、适用场所：可设置在办公区、生 活区、施工现场大门口左侧或并列 七图一牌之后，规格尺寸：宽×高 =1500mm×900mm；采用铝塑板、PVC 板制作，周边用30mm不锈钢包边。 2、颜色和字体：“工程重大危险源 公示牌”字样（红字）左右居中。 表格和内容均为黑色。中建标识和 中建二局第三建筑工程有限公司组 合（蓝标、黑字），位于图牌右下 角，字体均为黑体字。
16号提示牌：正确使用消防器材
基本要求： 1、悬挂于消防器材集中点的右侧。 2、宽×高=550mm×800mm；采用铝塑板制 作，周边用30mm不锈钢包边。
17号提示牌：大模板堆放区
基本要求： 1、悬挂于施工现场大模板堆放区围 挡栏杆上，每面至少一处。 2、宽×高=550mm×800mm；采用铝塑 板制作，周边用30mm不锈钢包边。
4号提示牌：通道口宣传牌
基本要求： 1、悬挂于安全通道和斜道入口处。 2、宽×高=550mm×800mm；采用铝塑 板制作，周边用30mm不锈钢包边。
5号提示牌：禁止吸烟
基本要求： 1、悬挂于库房、木工模板加工区、 易燃易爆物品存放区、装饰装修作 业区等。 2、宽×高=550mm×800mm；采用铝 塑板制作，周边用30mm不锈钢包边。
14号提示牌：地下有电缆
基本要求： 1、设置临时支架，固定于埋地电 缆沿线的地面上，每50米设置一处。 2、宽×高=550mm×800mm；采用铝 塑板制作，周边用30mm不锈钢包边。

施工现场安全生产标准化管理上海金山石油化工建筑有限公司二0一六年十月前言为持续提高金石建筑工程项目管理水平，促进项目管理的科学化、规范化和同质化，同时规范施工现场的管理行为，实现项目标准化施工，有利于展示企业形象，彰显公司的品牌。

依据国家相关法律规范、标准规范，参考《上海市工程建设规范文明施工规范》DGJ08-2102-2012和《上海市建设工程文明施工规范应用图集》，结合公司程序化管理文件及现场实际情况，特编制《施工现场标准化管理图集》。

《图集》表述形式：采用图文结合的形式，详细描述了施工现场生产、生活等临时设施，施工现场安全标牌、标志、标语、各种安全防护、施工机具、文明施工等现场标准化要求。

《图集》推广使用要求：1、本图集作为公司内项目施工参考标准并推广使用，努力推动提高公司标准化施工的水平。

2、若图集中内容与总包、业主或者地方建筑主管部门标准要求相抵触时，遵照协商结果执行。

3、因作者能力有限，公司所属项目人员可及时将使用意见反映到公司，以便对图集内容进行补充或者升版。

目录第一章公司概况 (1)1、公司简介 (1)2、QHSE相关证书 (1)3、公司标志 (2)4、QHSE组织体系图 (4)5、安全方针（安全宗旨） (4)第二章临时场地管理标准 (5)1、临时围墙的布置 (5)2、临时道路 (5)3、临设的布置 (6)4、施工现场门卫室 (7)5、施工现场正门 (7)6、九牌一图 (8)7、其它设施 (8)第三章现场生产设施 (10)1、预制加工区 (10)2、仓库及材料堆场 (11)3、材料标识牌 (11)4、施工机械防护设施 (11)5、吊装区域警戒 (12)6、临时电箱安全要求 (12)7、氧气、乙炔瓶距离设置 (13)8、氧气、乙炔瓶移动式手推车 (13)9、氧气、乙炔房 (13)10、电缆线架空 (13)第四章现场标识牌管理标准 (14)1、安全色 (14)2、安全操作规程牌 (14)3、安全提示牌 (15)4、宣传标志牌 (15)5、安全警示镜 (16)6、安全文明施工信息牌 (17)7、安全信息宣传栏 (17)8、危险源公示牌 (17)9、地下有电缆 (18)10、卸料平台标识牌 (19)11、楼层标识牌 (19)12、材料标识牌 (19)13、工具房（箱）标识牌 (19)14、存放点标识牌 (20)15、机械标识牌 (20)17、紧急汇合点 (21)18、安全管理组织结构网络图 (21)19、岗位责任制 (23)20、其它标识 (23)第五章洞口、通道和临边安全防护及安全消防设施 (24)1、安全通道棚 (24)2、外脚手架立面防护 (25)3、钢管扣件楼梯 (25)4、悬挑式脚手架安全防护 (26)5、基坑临边防护 (27)6、洞口防护 (27)7、电梯井安全防护 (28)8、楼层临边防护 (28)9、楼梯临边防护 (29)10、施工电梯平台临边防护 (30)11、砼柱护角 (31)12、钢丝绳 (31)13、水平安全绳 (32)14、消防设施 (32)第一章公司概况1、公司简介上海金山石油化工建筑有限公司(英文简称JSPCC)位于上海市金山区，是中国石油化工集团公司下属企业整体改制的大型建筑施工企业。

二、现场安全纪律
1、所有进入现场的人员，必须戴好安全帽。2、施工人员不准穿拖鞋、高跟鞋、硬底鞋、不准赤脚。3、高处作业必须佩带好安全带。4、施工作 业前不准饮酒。现场不准吸烟，以免发生火灾。5、高处作业时，不准将工具、材料、垃圾等向下抛掷。6、非机电操作人员及其他特殊工种人员， 严禁无证操作现场的各种机械设备和机具。7、施工照明，设备电源的安装和拆除，必须由专职电工操作，任何人不得私自安、拆。8、现场安全防 护设施及消防设施，以及安全标志、警示牌，不准任意移动或拆除。9、现场不许生火取暖，不许烤电炉或用碘钨灯取暖。10、上下同一立面禁止同 时施工作业。11、做好现场文明施工，当天作业当天清理杂物、垃圾。12、做好成品保护工作，禁止破坏成品、半成品。13、凡违反上述规定者， 按《安全生产奖惩实施细则》予以处罚。表现好的施工队伍、个人，将给予奖励。
安全第一 预防为主
安全宣传栏
××× ××× ××× ××× ×××工程
安全生产
第天
200×年×月××日开工
200×年×月××日计划竣工
10、安全生产计时牌 强制性标准
喷绘，尺寸：宽3m，高2m
6
环境方针
建设绿色家园 持续治理预防 实现文明施工 不断改进绩效
11、环境方针 强制性标准
喷绘，尺寸：宽3m，高2m
五、安全处罚细则
1、所有进场施工人员必须服从安全管理，对违反操作规程、违反安全纪律，罚款100元/人次。 2、施工中不戴安全帽；酒后作业；穿拖鞋、高跟鞋上班。罚款100元/人次。悬空、高处作业不系安全带罚款100元/人次。 3、无论何种机电设备，私自将设备交非专业人员操作，无证上岗罚款100元/人次。 4、接到隐患整改单后无正当理由拒不执行或拖延执行。罚款100元/人次。 5、班组长不按时组织安全活动，不按时上交活动记录。罚款100元/人次。 6、脚手架上钢管、钢筋、模板、木方、扣件，3型卡及其他工具未及时清除。罚款100元/次。因上述物件未即时清除发生坠落。罚款200元/次。 7、高处作业向下抛掷物品。罚款100元/次。 8、擅自拆卸安全栏、门、网、脚手架、安全设施、安全标志。罚款100元/人次。 9、在禁火区（库房、木工房）吸烟，罚款100元/人. 次。现场烧明火，无消防措施。罚款50元/人次。 10、宿舍内使用电炉。罚款200-500元/人次。11、电焊、氧割后不及时切断电源、气源，罚款100元/次。工完后场不清、不消除隐患、生火取暖等 发生火险。罚款200元/次。 12、上下施工楼层攀、翻脚手架。罚款100元/人次。13、违章指挥。罚款100元/人·次。14、工长不按规定进行安全技术交底。罚款100元/人次。

.
一、脚手架
? 48钢管与 挑梁连接
槽钢14号 预埋? 12钢筋 女儿墙
预埋? 12钢筋
砼 底板筋
600mm100mm
承重钢丝绳 保险钢丝绳
安全锁
安全绳（钢丝绳或 ? 20尼龙绳）
吊篮
200mm 1200mm
说明：1、悬挑梁挑出长度应使吊蓝钢丝绳垂直地面，并在 挑梁两端分别用纵向水平杆将挑梁连接成整体。
.
一、脚手架
内立杆
外立杆
脚手板
横向水平杆 纵向水平杆
双排脚手架
立杆 脚手板
横向水平杆
单排脚手架
.
一、脚手架
h
h
h
500
h
200 1000 200
横向扫地杆 纵向扫地杆
L
L
说明：脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm处的立杆上，横向扫地杆亦采用直角扣件固定在纵向扫地杆下方的立杆上，当立杆基础 不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm.
配电室设置示意图
.
.
二、现场临时用电
电缆沟
总配电箱系统配置图
.
二、现场临时用电
￠6～￠10钢筋鼻子并加锁 ≮ 1 钢筋
500
防雨棚
护栏门宽900
2个M16螺帽固定在护栏上，在门上 焊2个钢筋插销入螺帽内。
≯200
非工作人员严禁入内
1500
500
100 100
≮ 18钢筋
500
i=3% ≮ 12钢筋
3、连墙件的连墙杆宜水平设置，当不能水平设 置时，与脚手架连接的一端应斜连接，不应采用 上斜连接。

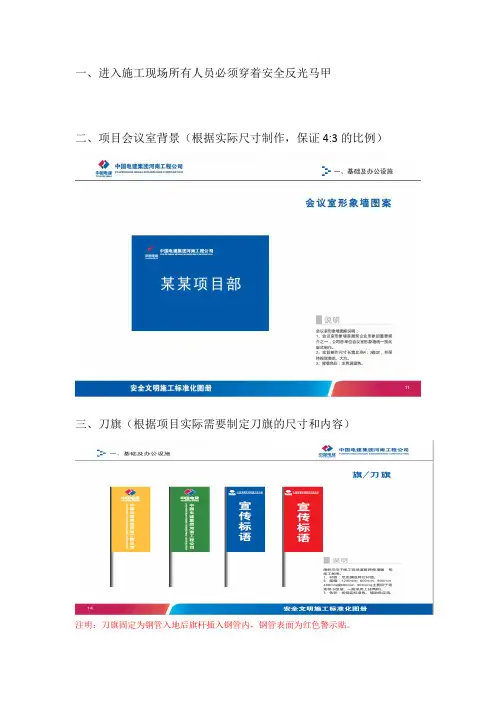

一、进入施工现场所有人员必须穿着安全反光马甲
二、项目会议室背景（根据实际尺寸制作，保证4:3的比例）
三、刀旗（根据项目实际需要制定刀旗的尺寸和内容）
注明：刀旗固定为钢管入地后旗杆插入钢管内，钢管表面为红色警示贴。

四、办公室岗位职责
五、安全管理网络图
六、室内外宣传牌（用于六牌一图、各类宣传等用途）
七、安全围栏
八、工程围栏
九、临时安全围栏
十、网状围栏
十一、洞口防护栏杆
十二、孔洞盖板
十三、安全通道
十四、低压配电盘
十五、消防设施及器材架
十六、氧气、乙炔笼
十七、氧气乙炔瓶防倾倒装置
十八、废料箱
十九、车辆限速牌
二十、车辆行驶警告牌
二十一、单位名称标牌
二十二、室外指示系统
二十三、各部门标识牌
二十四、标高标识牌
二十五、地下设施标识牌
二十六、其他安全标识牌
二十七、禁止标志
二十八、禁止标志
二十九、警告标志
三十、指令标志
三十一、消防标志
三十二、安全警告宣传牌
三十三、室外宣传牌
三十四、安全文明施工标牌
三十五、应急处置方案公示牌
三十六、成品保护
说明：所有宣传、警示、岗位职责等宣传标识标志牌都应按照以下格式制作。
