NO.保养项目周期保养等级1设备表面清洁1次/班一级周一周二周三周四周五周六周日2清洁及托盘齿条
1次/班一级周一周二周三周四周五周六周日3
排空熔渣及灰尘收集器。
1次/班一级周一周二周三周四周五周六周日4检查紧凑型除尘器的净化阀
1次/班一级周一周二周三周四周五周六周日5更换过滤器滤芯
1次/周一级周一周二周三周四周五周六周日6清洁安全光栅
1次/周一级周一周二周三周四周五周六周日7清洁配电箱风扇
1次/月一级周一周二周三周四周五周六周日8检查冷却水液位
1次/周一级周一周二周三周四周五周六周日9检查除尘器上的压差显示器
1次/班三级周一周二周三周四周五周六周日
检查：确认： 激光切割机保养基准表 2017年 月 日- 月 日检查方法判定基准目检、手检每天清理工作现场，保持机床清洁。
用无尘布将设备表面灰尘擦拭干净。
保
养
方
法
目检、手检每天清洁托盘齿条清洁托盘齿条目检、手检每天清理，保持干净排空熔渣及灰尘收集器。
目检、手检检查净化阀的松紧度检查紧凑型除尘器的净化阀目检每周更换一次滤芯更换过滤器滤芯目检、手检用无尘布将设备表面灰尘擦拭干净清洁安全光栅手检每月清洁一次清洁配电箱风扇手检冷却水液位在最低限以上检查冷却水液位目检、手检压差显示器在10mbar左右检查紧凑型除尘器上的压差显示器在10mbar左右保
养
方
法
保
养
方
法
保
养
方
法
保
养
方
法
保
养
方
法
保
养
方
法
保
养
方
法
保
养
方
法。

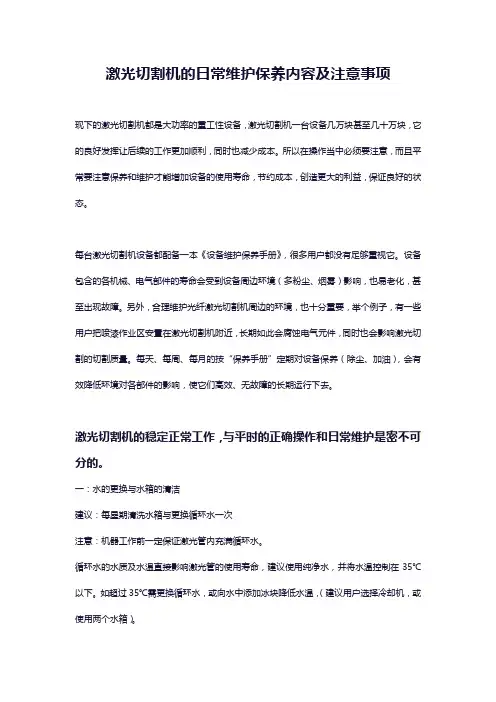

激光切割机的日常维护保养内容及注意事项现下的激光切割机都是大功率的重工性设备，激光切割机一台设备几万块甚至几十万块，它的良好发挥让后续的工作更加顺利，同时也减少成本。
所以在操作当中必须要注意，而且平常要注意保养和维护才能增加设备的使用寿命，节约成本，创造更大的利益，保证良好的状态。
每台激光切割机设备都配备一本《设备维护保养手册》，很多用户都没有足够重视它。
设备包含的各机械、电气部件的寿命会受到设备周边环境（多粉尘、烟雾）影响，也易老化，甚至出现故障。
另外，合理维护光纤激光切割机周边的环境，也十分重要，举个例子，有一些用户把喷漆作业区安置在激光切割机附近，长期如此会腐蚀电气元件，同时也会影响激光切割的切割质量。
每天、每周、每月的按“保养手册”定期对设备保养（除尘、加油），会有效降低环境对各部件的影响，使它们高效、无故障的长期运行下去。
激光切割机的稳定正常工作，与平时的正确操作和日常维护是密不可分的。
一：水的更换与水箱的清洁建议：每星期清洗水箱与更换循环水一次注意：机器工作前一定保证激光管内充满循环水。
循环水的水质及水温直接影响激光管的使用寿命，建议使用纯净水，并将水温控制在35℃以下。
如超过35℃需更换循环水，或向水中添加冰块降低水温，（建议用户选择冷却机，或使用两个水箱）。
清洗水箱：首先关闭电源，拔掉进水口水管，让激光管内的水自动流入水箱内，打开水箱，取出水泵，清除水泵上的污垢。
将水箱清洗干净，更换好循环水，把水泵还原回水箱，将连接水泵的水管插入进水口，整理好各接头。
把水泵单独通电，并运行2-3分钟（使激光管充满循环水）。
二、风机清洁风机长时间的使用，会使风机里面积累很多的固体灰尘，让风机产生很大噪声,也不利于排气和除味。
当出现风机吸力不足排烟不畅时，首先关闭电源，将风机上的入风管与出风管卸下，除去里面的灰尘，然后将风机倒立，并拔动里面的风叶，直至清洁干净，然后将风机安装好。
三：镜片的清洁（建议每天工作前清洁，设备须处于关机状态）雕刻机上有3块反射镜与1块聚焦镜(1号反射镜位于激光管的发射出口处，也就是机器的左上角，2号反射镜位于横梁的左端，3号反射镜位于激光头固定部分的顶部，聚焦镜位于激光头下部可调节的镜筒中)，激光是通过这些镜片反射、聚焦后从激光头发射出来。
激光切割机的日常维护保养内容及注意事项现下的激光切割机都是大功率的重工性设备，激光切割机一台设备几万块甚至几十万块，它的良好发挥让后续的工作更加顺利，同时也减少成本。
所以在操作当中必须要注意，而且平常要注意保养和维护才能增加设备的使用寿命，节约成本，创造更大的利益，保证良好的状态。
每台激光切割机设备都配备一本《设备维护保养手册》，很多用户都没有足够重视它。
设备包含的各机械、电气部件的寿命会受到设备周边环境（多粉尘、烟雾）影响，也易老化，甚至出现故障。
另外，合理维护光纤激光切割机周边的环境，也十分重要，举个例子，有一些用户把喷漆作业区安置在激光切割机附近，长期如此会腐蚀电气元件，同时也会影响激光切割的切割质量。
每天、每周、每月的按“保养手册”定期对设备保养（除尘、加油），会有效降低环境对各部件的影响，使它们高效、无故障的长期运行下去。
激光切割机的稳定正常工作，与平时的正确操作和日常维护是密不可分的。
一：水的更换与水箱的清洁建议：每星期清洗水箱与更换循环水一次注意：机器工作前一定保证激光管内充满循环水。
循环水的水质及水温直接影响激光管的使用寿命，建议使用纯净水，并将水温控制在35℃以下。
如超过35℃需更换循环水，或向水中添加冰块降低水温，（建议用户选择冷却机，或使用两个水箱）。
清洗水箱：首先关闭电源，拔掉进水口水管，让激光管内的水自动流入水箱内，打开水箱，取出水泵，清除水泵上的污垢。
将水箱清洗干净，更换好循环水，把水泵还原回水箱，将连接水泵的水管插入进水口，整理好各接头。
把水泵单独通电，并运行2-3分钟（使激光管充满循环水）。
二、风机清洁风机长时间的使用，会使风机里面积累很多的固体灰尘，让风机产生很大噪声,也不利于排气和除味。
当出现风机吸力不足排烟不畅时，首先关闭电源，将风机上的入风管与出风管卸下，除去里面的灰尘，然后将风机倒立，并拔动里面的风叶，直至清洁干净，然后将风机安装好。
三：镜片的清洁（建议每天工作前清洁，设备须处于关机状态）雕刻机上有3块反射镜与1块聚焦镜(1号反射镜位于激光管的发射出口处，也就是机器的左上角，2号反射镜位于横梁的左端，3号反射镜位于激光头固定部分的顶部，聚焦镜位于激光头下部可调节的镜筒中)，激光是通过这些镜片反射、聚焦后从激光头发射出来。
设12345678
9
10
执行人
检
查人
保养得分清理、擦拭机床表面
1.已按规定正确保养记√，
反之记ⅹ：
2.每天满分2分，月满分为60分：某项不符合按2/N（小数位到0.5分，如2/8=0.25则进位到每项0.5分）减分。
检查清洗聚焦镜片，检查割
嘴、调整焦点位置
检查各压力表是否达到要求
值
检查集中润滑装置油位是否
达标，低液位时及时添加润
滑油
检查水冷机液位，低液位时
及时添加纯净水
问题记录1
已修记录符号√×△
正常
异常2
3
本月维修解决问题 处其他564本月点检发现问题 处27282422233126 设备日常保养点检记录表
编号：ZJ-R-CW-06 版本：012930年 月 设备名称：激光切割机
161713252021序
号
1241118191215检查各气管、水管有无破漏
现象，及时处理
清理空压机、冷干机、热交
换器、激光器空调、除尘器
滤网
专管人：检查点检内容3设备编号：冷干机和空压机储气罐每日
至少放水一次567891014。
激光切割机维护保养表BYSTRONIC 激光切割机保养沈文兆一，机床主床身部分：1，清洁并润滑X，Y轴齿条（2000h）Molykote DX paste2，检查并清洁润滑切割头架支线性导轨（1000h）Mtorex 190EP3，检查并清洁润滑Z轴丝杆以及滑轨（1000h）Mtorex 190EP 4，清洁床身六角形导轨和废料漏斗上废料污物（每周）刷子，干布5，清洁润滑交换工作台链条（每月）WK chain spray6，清洁润滑交换工作台上升下降传动齿轮(1000h) Molykote DX paste 7，检查润滑安全门的导轨，链条(500h) WK chain spray 8，检查清洁XYZ轴风琴罩必要时更换（每1~2月）9，检查清洁切割头透镜（5”和7.5”）必要时更换( 每天)10，检查切割头水，气接头是否有漏水漏气现象必要时更换（每天）11，检查切割头上的三个陶瓷环有无破损，必要时更换（需要时）12，检查切割头座的小密封圈是否完好(每天)13，安全门链条，导轨的清洁，润滑（500h）14，Bystar 4020检查链条预紧气缸压力5Pa （每月）15，切割不好首先检查聚焦镜，打中心孔，如果还不好检查外光路镜片以及外光路的调整。
二，气体控制部分：1，检查清洁油水分离器（1000h）2，检查utropac 过滤器的状态(每周检查8000h后更换滤芯)3，检查并更换压缩空气滤芯（活性碳滤芯油水分离滤芯1000h）4，放压缩空气储气管的水（每天）5，压缩空气冷却干躁器是否工作正常（每天）6，检查喷油油壶的油位（每周）MOTOREX Proweld264三，激光发生器：1，检查真空泵的油位必要时添加（每周）更换真空泵的润滑油（新机器第一次500h，以后2000h）2, 更换真空泵油滤芯（2000h）3, 检查更换涡轮泵（BTL3000）润滑油（3000h/一年）4, 检查更换滤芯粉红色(BTL3000)（1000h）四，水冷机：1，检查清洁过滤网（每周）2，检查水箱水位必要时加水（每月）3，更换水冷机蒸馏水（一季度）4，检查水冷机工作是否正常温度有无异常（每天）5，检查清洁更换冷却水过滤滤芯（1000h）6，检查清洁mirror 冷却水滤芯（每月）五，除尘器：1，检查，清洁，更换大过滤芯（每年）2，清洁废渣篓（每周）3，清洁油分离器（每月）。
激光切割机维护保养内容激光切割机是一种常见的工业设备，广泛应用于金属加工、汽车制造、航空航天等领域。
为了确保激光切割机的正常运行和延长其使用寿命，定期进行维护保养工作是非常重要的。
本文将介绍激光切割机的维护保养内容，帮助用户正确操作和维护激光切割机。
一、日常保养1. 清洁工作激光切割机在工作过程中会产生大量的金属屑和灰尘，这些杂质会影响激光切割机的正常运行。
因此，定期清洁工作是必不可少的。
清洁激光切割机时，首先需要关闭电源，然后使用专用的吸尘器或刷子清理激光头、导轨、传动系统等部位的灰尘和杂质。
2. 润滑工作激光切割机的传动系统需要保持良好的润滑状态，以减少摩擦和磨损。
用户应定期检查润滑油的情况，如果发现润滑油污浊或不足，应及时更换或添加润滑油。
同时，还要注意润滑油的种类和品质，选择适合的润滑油，以确保激光切割机的正常运行。
3. 电源检查激光切割机的电源是其正常运行的关键，因此需要定期检查电源系统的工作状态。
用户应检查电源线路是否正常连接，电压是否稳定，以及电源线路是否存在短路或漏电等情况。
同时，还要定期清洁电源线路和插座，避免积聚灰尘和杂质，以确保电源系统的安全和稳定。
二、定期保养1. 激光器维护激光器是激光切割机的核心部件，需要定期进行维护和保养。
用户应根据激光器的使用时间和工作情况，制定合理的维护计划。
一般来说，激光器的冷却系统需要定期清洗和更换冷却液，激光器的光学系统需要定期清洁和校准，以确保激光器的稳定输出和高效工作。
2. 光学系统维护激光切割机的光学系统对于切割质量和效率有着重要影响，因此需要定期进行维护和保养。
用户应定期清洁光学系统的镜片和透镜，避免灰尘和污渍的积累。
同时，还要检查光学系统的位置和调整，确保光束的准直和聚焦效果达到最佳状态。
3. 传动系统维护激光切割机的传动系统包括导轨、传动带、滚珠丝杠等部件，需要定期进行维护和保养。
用户应检查传动系统的运行状态，确保传动部件的润滑和清洁。
BYSTRONIC 激光切割机保养
沈文兆
一，机床主床身部分：
1，清洁并润滑X，Y轴齿条（2000h）Molykote DX paste
2，检查并清洁润滑切割头架支线性导轨（1000h）Mtorex 190EP
3，检查并清洁润滑Z轴丝杆以及滑轨（1000h）Mtorex 190EP
4，清洁床身六角形导轨和废料漏斗上废料污物（每周）刷子，干布
5，清洁润滑交换工作台链条（每月）WK chain spray
6，清洁润滑交换工作台上升下降传动齿轮(1000h) Molykote DX paste 7，检查润滑安全门的导轨，链条(500h) WK chain spray
8，检查清洁XYZ轴风琴罩必要时更换（每1~2月）
9，检查清洁切割头透镜（5”和7.5”）必要时更换( 每天)
10，检查切割头水，气接头是否有漏水漏气现象必要时更换（每天）11，检查切割头上的三个陶瓷环有无破损，必要时更换（需要时）12，检查切割头座的小密封圈是否完好(每天)
13，安全门链条，导轨的清洁，润滑（500h）
14，Bystar 4020检查链条预紧气缸压力5Pa （每月）
15，切割不好首先检查聚焦镜，打中心孔，如果还不好检查外光路镜片以及外光路的调整。
二，气体控制部分：
1，检查清洁油水分离器（1000h）
2，检查utropac 过滤器的状态(每周检查8000h后更换滤芯)
3，检查并更换压缩空气滤芯（活性碳滤芯油水分离滤芯1000h）
4，放压缩空气储气管的水（每天）
5，压缩空气冷却干躁器是否工作正常（每天）
6，检查喷油油壶的油位（每周）MOTOREX Proweld264
三，激光发生器：
1，检查真空泵的油位必要时添加（每周）
更换真空泵的润滑油（新机器第一次500h，以后2000h）
2, 更换真空泵油滤芯（2000h）
3, 检查更换涡轮泵（BTL3000）润滑油（3000h/一年）
4, 检查更换滤芯粉红色(BTL3000)（1000h）
四，水冷机：
1，检查清洁过滤网（每周）
2，检查水箱水位必要时加水（每月）
3，更换水冷机蒸馏水（一季度）
4，检查水冷机工作是否正常温度有无异常（每天）
5，检查清洁更换冷却水过滤滤芯（1000h）
6，检查清洁mirror 冷却水滤芯（每月）
五，除尘器：
1，检查，清洁，更换大过滤芯（每年）
2，清洁废渣篓（每周）
3，清洁油分离器（每月）。
