编制说明本标准依据GB/T12706.1-2002《额定电压1kV（Um=1.2kV)挤包绝缘电力电缆》进行编制，对电缆的芯数进行了增加，同时根据目前国内电缆销售市场的需求规定了电缆芯数三大二小（3+2）和四大一小（4+1）两种结构，在电气设备电源连接上增加了一根保护线芯，加强了安全保护措施。
本标准规定上述电缆所用材料、主要技术参数、试验项目、试验条件及性能指标均与GB/T12706.1-2002标准相一致。
本标准由河北博瑞线缆有限公司提出。
本标准由河北博瑞线缆有限公司技术部起草。
本标准主要起草人：杨建廷方纪录。
本标准发布日期：2007年1月1日。
额定电压0.6/1kV五芯塑料绝缘电力电缆第一部分：一般规定1.范围本标准规定了额定电压0.6/1kV五芯塑料绝缘电力电缆的材料、技术要求、检验规程、包装、贮存及运输要求。
本标准适用于额定电压0.6/1kV五芯聚氯乙烯绝缘或交联聚乙烯绝缘电力电缆。
2.规范性引用文件下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2951电缆绝缘和护套材料通用试验方法GB/T2952电缆外护层GB/T3048电线电缆电性能试验方法GB/T4909.2裸电线试验方法尺寸测量GB/T12706.1-2002额定电压1kV（Um=1.2kV)挤包绝缘电力电缆GB6995电线电缆识别标志JB/T8137-1999电线电缆交货盘GB8170数值修约规定GB/T3956-1997电线电缆铜、铝导电线芯GB/T18380电缆在火焰条件下的燃烧试验3.产品名称及代号3.1 产品名称及代号按GB/T12706.1-2002附录D《电缆型号和产品表示方法》的规定执行。
3.2 产品表示方法3.2.1产品用型号、规格（芯数、标称截面）、额定电压及标准编号表示3.2.2举例a.铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kV，五等芯，标称截面为16mm2，表示为：VV-0.6/1 5×16 Q/BR001.2-2007b.铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为0.6/1kV，五芯（3+2型），主线芯标称截面为185mm2，地线及中性线标称截面95mm2表示为：YJV22-0.6/1 3×185+2×95 Q/BR004.2-20054.材料电缆的制造材料应符合GB/T12706.1-2007。
精品完整版电线电缆主要原材料及产品质量检验规范电线电缆主要原材料及产品质量检验规范编制：―――――――审查：―――――――批准：―――――――前言本检验规范依据标准gb/t3956-2021《电缆的导体》、gb/t3953-2021《电工圆铜线》、gb/t4910-2021《镀锡圆铜线》、gb/t3955-2021《电工圆铝线》、gb/t5013-2021《额定电压450/750v及以下橡皮绝缘电缆》、gb/t5023-2021《额定电压450/750v及以下聚氯乙烯绝缘电缆》、jb/t8734-2021《额定电压450/750v及以下聚氯乙烯绝缘电缆电线和软线》、jb/t8735-2021《额定电压450/750v及以下橡皮绝缘软线和软电缆》、mt818-2021《煤矿用电缆》、gb/t3048-2021《电线电缆电性能试验方法》、gb/t2951-2021《电缆绝缘和护套材料通用型实验方法》、gb/t4909-2021《裸电线试验方法》等产品标准和有关试验方法标准而制订。
本检验规范适用于本公司电线电缆产品全过程的质量检验和试验。
本检验规范共分六个部分：第1部分：通常规定第2部分：电线电缆用主要原材料进货检验第3部分：额定电压450/750v及以下聚氯乙烯绝缘硬电缆电线检验第4部分：额定电压450/750v及以下通用型橡套软电缆电线检验第5部分：额定电压450/750v及以下橡套电焊机电缆检验第6部分：my、mz煤矿用电缆检验第1部分：一般规定1目的1.1使进货检验或验证按规定的要求进行，保证未经检验和验证的原材料不投入生产使用。
1.2防止产生和及时发现不合格品，保证检验通过的产品符合质量标准的要求。
2范围本规范规定了电线电缆用主要原材料的进货检验以及电线电缆产品的过程检验（工序检验）、最终检验（成品检验）、检验流程及抽样规则、判定规则、检验项目、试验类型等。
本规范适用于于本公司电线电缆产品全过程的质量检验和试验。
额定电压450/750V 及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆GB5023.3—1997国家技术监督局1997—07—30批准1998—09—01实施1总则1.1范围木标准的第3部分详细规定额定电压450/75OV 及以下固定布线用聚氯乙烯绝缘单芯无护套电缆的技术要求。
所有电缆均应符合GB5023.1规定的相应要求，并且各种型号电缆应分别符合本部分规定的特殊要求。
1. 2引用标准通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T2951.1—1997电缆绝缘和护套材料通用试验方法第1节：厚度和外形尺寸测量一一机械性能试验 GB/T2951.2—1997电缆绝缘和护套材料通用试验方法第2节：热老化试验方法 GB/T2951.4—1997电缆绝缘和护套材料通用试验方法第4节：低温试验 GB/T2951.6—1997电缆绝缘和护套材料通用试验方法 第1节：高温压力试验一一抗开裂试验GB/T2951.7-1997电缆绝缘和护套材料通用试验方法 第2节：失重试验一一热稳定性试验 GB/T3956—1997电缆的导体GB5023.1—1997额定电压450/750V 及以下聚氯乙烯绝缘电缆第1部分：一般要求 GB5023.2—1997额定电压450/750V 及以下聚氯乙烯绝缘电缆第2部分：试验方法 GB/T12666.2-90电线电缆燃烧试验方法第2部分：单根电线电缆垂直燃烧试验方法 2一般用途单芯硬导体无护套电缆 2. 1型号 227IECO1(BV)e 2. 2额定电压450/750Vo 2. 3结构 2. 3.1导体芯数：1芯。
导体应符合GB/T3956规定的要求。
——实心导体用第1种。
——绞合导体用第2种。
2.3.2绝缘挤包在导体上的绝缘应是PVC/C 型聚氯乙烯混合物。
绝缘厚度应符合表1第3栏的规定值。

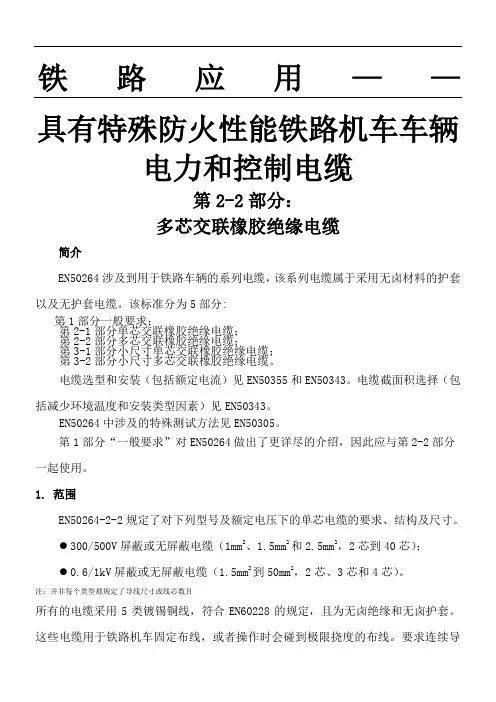

铁路应用——具有特殊防火性能铁路机车车辆电力和控制电缆第2-2部分：多芯交联橡胶绝缘电缆简介EN50264涉及到用于铁路车辆的系列电缆，该系列电缆属于采用无卤材料的护套以及无护套电缆。
该标准分为5部分:第1部分一般要求；第2-1部分单芯交联橡胶绝缘电缆；第2-2部分多芯交联橡胶绝缘电缆；第3-1部分小尺寸单芯交联橡胶绝缘电缆；第3-2部分小尺寸多芯交联橡胶绝缘电缆。
电缆选型和安装（包括额定电流）见EN50355和EN50343。
电缆截面积选择（包括减少环境温度和安装类型因素）见EN50343。
EN50264中涉及的特殊测试方法见EN50305。
第1部分“一般要求”对EN50264做出了更详尽的介绍，因此应与第2-2部分一起使用。
1.范围EN50264-2-2规定了对下列型号及额定电压下的单芯电缆的要求、结构及尺寸。
●300/500V屏蔽或无屏蔽电缆（1mm2、1.5mm2和2.5mm2，2芯到40芯）；●0.6/1kV屏蔽或无屏蔽电缆（1.5mm2到50mm2，2芯、3芯和4芯）。
注：并非每个类型都规定了导线尺寸或线芯数目所有的电缆采用5类镀锡铜线，符合EN60228的规定，且为无卤绝缘和无卤护套。
这些电缆用于铁路机车固定布线，或者操作时会碰到极限挠度的布线。
要求连续导线温度不超过90℃，在5秒内，短路条件下最大温度为200℃。
发生火灾时，电缆在最大允许火焰传播（火焰蔓延），最大允许烟雾及有毒气体释放等方面具有特殊的性能。
EN50264-2-2应与第1部分“一般要求”一起使用。
2.引用标准以下引用的文件对于实施本文件是必不可少的。
凡注日期的引用文件，最新版不适用于本标准。
不注日期的引用文件，其最新版（包括任何修订）适用于本标准。
EN10002-1金属材料—拉伸测试—室温条件下试验方法EN50264-1铁路应用—具有特殊防火性能铁路机车车辆动力和控制电缆第1部分：一般要求EN50266-2-4电缆在火焰条件下的通用试验方法—垂直安装的成束电线或电缆的垂直火焰蔓延试验第2-4部分：试验步骤—C类EN50266-2-5电缆在火焰条件下的通用试验方法—垂直安装的成束电线或电缆的垂直火焰蔓延试验第2-5部分：试验步骤—小电缆—D类EN50305:2002铁路应用-具有特殊防火性能铁路机车车辆电缆-测试方法EN50334电缆芯线识别用符号标记EN60228电缆的导体（IEC60228）EN60332-1-2电缆和光缆在火焰条件下的试验方法第1-2部分：单根绝缘电线电缆垂直火焰蔓延试验—1kW预混合火焰（IEC660332-1-2）EN60811-1-1:1995电缆和光缆绝缘和护套材料的—通用试验方法第1-1部分：一般应用—厚度和外形尺寸测量—机械性能试验（IEC60811-1-1:1993）EN60811-1-2:1995电缆绝缘和护套材料的—通用试验方法第1-2部分：一般应用—热老化试验（IEC60811-1-2:1985+A1：1989+corr.May1986）EN60811-1-3:1995电缆和光缆绝缘和护套材料的—通用试验方法第1-3部分：一般应用—密度测定方法—吸水试验—回缩试验（IEC60811-1-3:1993）EN60811-1-4:1995电缆和光缆绝缘和护套材料的—通用试验方法第1-4部分：一般应用—低温试验（IEC60811-1-4:1985+A11993+corr.May1986）EN60811-2-1:1998电缆和光缆绝缘和护套材料的—通用试验方法第2-1部分：一般应用—橡胶混合物测试方法—耐臭氧试验、热延伸试验和浸矿物油试验（IEC60811-2-1:1998）EN61034-2电缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求（IEC61034-2）HD308电缆与软线的芯线标记3.定义EN50264-1的定义适用于本标准。
原材料采购 (检验) 规范1．电线电缆用聚氯乙烯塑料................................1~3 2．阻燃聚氯乙烯塑料......................................4~5 3．可交联低密度聚乙烯电力电缆绝缘塑料.....................6～7 4．交联聚乙烯电缆用半导电屏蔽料.. (8)5．架空绝缘电缆用黑色可交联聚乙烯绝缘料...................9～11 6．1kV及以下电线电缆用硅烷交联聚乙烯绝缘料 (12)7．额定电压10kV及以下架空电缆用黑色耐候性聚乙烯绝缘料 (13)8．电缆用铜带 (14)9．铠装电缆用涂漆钢带.....................................15～16 10．铠装电缆用镀锌钢带. (17)11．铠装电缆用镀锌低碳钢丝.................................18~20 12．电缆用聚丙烯网状撕裂纤维. (21)13．电缆用阻燃聚丙烯网状撕裂纤维 (22)14．发泡型聚乙烯扇形填充条.................................23～24 15．聚氯乙烯带 (25)16．电线电缆用无纺布带 (26)17．电线电缆用特种阻燃无纺布带.............................27～28 18．电线电缆用耐火云母带...................................29~30 19．硅烷交联用聚烯烃半导电屏蔽电缆料.. (31)20．热塑型聚烯烃半导电屏蔽电缆料 (32)21．电缆用聚酯带 (33)22．热塑性无卤低烟阻燃聚烯烃电缆料.........................34～35 23．无卤低烟高阻燃玻璃纤维带...............................36~37 24．无卤低烟阻燃玻璃纤维填充绳.. (38)25．线缆用聚丙烯绕包带 (39)26．计算机电缆用铝塑复合带·································40～41 27．电缆和光缆用阻水带·····································42～45 28．电线电缆用黑色聚乙烯塑料·······························46～47。
英国标准 BS7655：1997 电缆的绝缘及护套材料标准性能指标测试项目EI5 EI8 LTS1 LTS2 LTS3 LTS4 LRS1拉伸强度（MPa）≥10 ≥5 ≥10 ≥6 ≥10 ≥10 ≥8断裂伸长率（%）≥125 ≥125 ≥100 ≥100 ≥100 ≥100 ≥150空气箱热老化（℃×h）135×168 110×168 100×168 100×168 80×168 100×168 120×168 拉伸强度（MPa）－－≥10 ≥6 ≥10 ≥10 －拉伸强度变化率（%）≤±30 ≤±30 ≤40 ≤40 ≤25 ≤40 ≤30 断裂伸长率（%）－≥125 ≥100 ≥100 －≥100 －断裂伸长率变化率（%）≤±30 ≤±30 ≤40 ≤40 ≤25 ≤40 ≤30空气弹热老化（℃×h）－－－－－－127×40 拉伸强度变化率（%）－－－－－－≤50 断裂伸长率变化率（%）－－－－－－≤50高温压力试验（℃）100 －80 90 80 90 －刻痕（%）≤50 －≤50 ≤50 ≤50 ≤50 －低温弯曲试验（-15℃）无开裂－无开裂无开裂无开裂无开裂－低温延伸试验（-15℃）≤30 －≤30 ≤30 ≤30 ≤30 －低温冲击试验（-15℃）无开裂－无开裂无开裂无开裂无开裂－抗撕裂试验（N/mm2）－－≥5 －－－－浸水试验－－70×168 －70×168 70×168 －拉伸强度变化率（%）－－≤±30 －≤±30 ≤±30 －断裂伸长率变化率（%）－－≤±30 －≤±30 ≤±30 －热延伸（200℃ 15min 20N/mm2）－－－－－－－负荷下伸长率（%）≤100 ≤100 －－－－≤100 永久变形率（%）≤25 ≤25 －－－－≤25耐臭氧试验不开裂不开裂－－－－－耐矿物油试验（℃×h）－－－－－－100×24 拉伸强度变化率（%）－－－－－－≤40 断裂伸长率变化率（%）－－－－－－≤40酸性气体发生量－－－－－－－HCl（%）－－≤0.5 ≤0.5 ≤0.5 ≤0.5 ≤0.5 PH ≥4.3 ≥4.3 －－－－－电导率（μs/mm）≤10.0 ≤10.0 －－－－－。

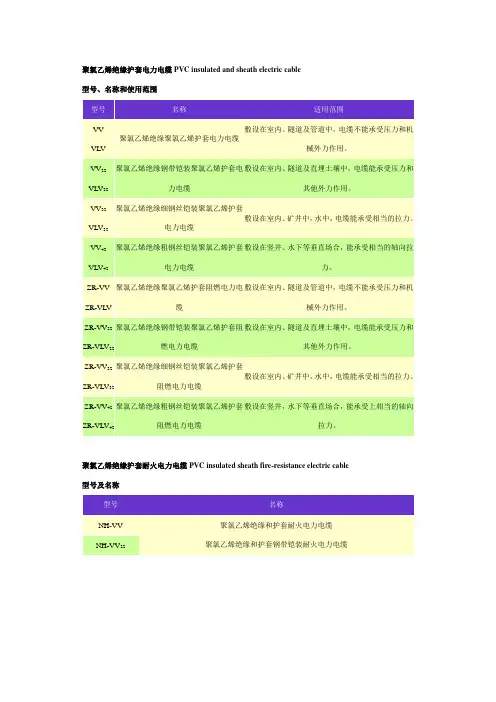

聚氯乙烯绝缘护套电力电缆PVC insulated and sheath electric cable 型号、名称和使用范围VVVLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VV22 VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
VV32 VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
VV42 VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。
ZR-VV ZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
ZR-VV22 ZR-VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
ZR-VV32 ZR-VLV32聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
ZR-VV42 ZR-VLV42聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。
聚氯乙烯绝缘护套耐火电力电缆PVC insulated sheath fire-resistance electric cable 型号及名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆聚氯乙烯绝缘和护套钢带铠装耐火电力电缆NH-VV22交联聚乙烯绝缘电力电缆XLPE insulated electric cable型号及名称YJVYJLV铜芯或铝饼交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJLV22YJLV22铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42YJLV32、42铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆聚氯乙烯绝缘护套控制电缆PVC insulated sheath control cable型号、名称及使用范围KVV铜贡聚氯乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆敷设在室内、电缆沟、管道等要求屏蔽的固定场合KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆敷设在室内、电缆沟、管道、直埋等承受较大机械外力的固定场合KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆敷设在室内移动要求柔软等场合ZR-KVVRP铜芯聚氯乙烯绝缘，聚氯乙烯护套编织屏蔽控制软电缆敷设在室内移动要求柔软屏蔽等场合ZR-KVV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护磁铜带屏蔽阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道等固定场合ZR-KVV2铜饼聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆敷设在有阻燃要求的室内、电缆沟、管道、直埋等能承受较大机械外力固定场合ZR-KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆敷设在有阻燃要求的室内可移动柔软等场合10KV钢芯铝交联聚乙烯绝缘架空电缆10kV steel core aluminium XLPE insulated aerial cable型号规格2JKLGYJ-10 10/2-500/65 10KV钢芯铝交联聚乙烯绝缘架空电缆适用于10KV架空电力线路固定敷设。

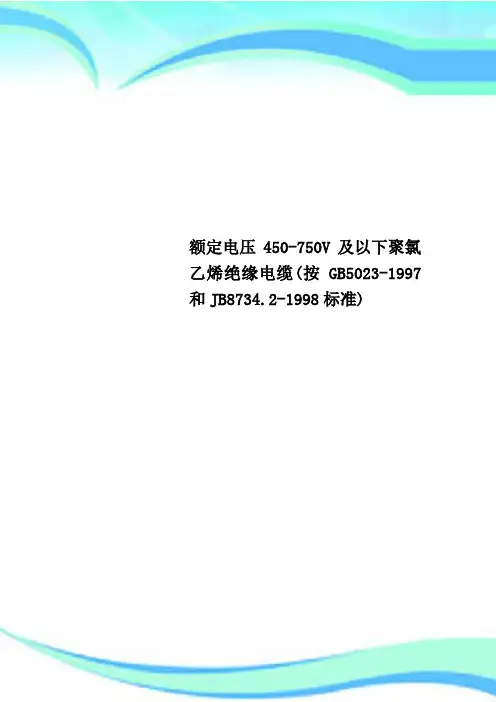

额定电压450-750V及以下聚氯乙烯绝缘电缆(按GB5023-1997和JB8734.2-1998标准)————————————————————————————————作者：————————————————————————————————日期：额定电压450/750V及以下聚氯乙烯绝缘电缆额定电压450/750V及以下聚氯乙烯绝缘阻燃和非阻燃电缆适用于直流和交流50HZ额定电压450/750V 及以下的动力、日用电器、仪器仪表、电讯设备及照明线路固定敷设用电缆。
1、标准本产品严格按GB5023-1997和JB8734.2-1998标准进行生产，阻燃型、耐火型、耐热型产品无国家和部颁标准，按照企业标准Q/2194352-3.711-2003进行生产。
2、型号和名称型号名称主要用途2271EC 01(BV) 一般用途单芯硬导体无护套电缆固定布线2271EC 02(RV) 一般用途单芯软导体无护套电缆固定布线时要求特别柔软的2271EC 05(BV) 内部布线用导体温度为70℃的单芯实心导体无护套电缆固定布线2271EC 06(RV) 内部布线用导体温度为70℃的单芯软导体无护套电缆固定布线时要求特别柔软的2271EC 07(BV-90) 内部布线用导体温度为90℃的单芯实心导体无护套电缆固定布线2271EC 08(RV-90) 内部布线用导体温度为90℃的单芯软导体无护套电缆固定布线2271EC 10(BVV) 轻型聚氯乙烯护套电缆固定布线2271EC 52(RVV) 轻型聚氯乙烯护套软线固定布线2271EC 53(RVV) 普通聚氯乙烯护套软线固定布线BLV 铝芯聚氯乙烯绝缘电缆固定布线BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆固定布线BVR 铜芯聚氯乙烯绝缘软电缆固定布线BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆固定布线备注：阻燃型布电缆标注方法：在同类产品型号前加“ZR-”即可。
如：ZR_BVR耐火型布电缆标注方法：在同类产品型号前加“NH-”即可。
英国标准 BS7655：1997 电缆的绝缘及护套材料标准
性能指标
测试项目EI5 EI8 LTS1 LTS2 LTS3 LTS4 LRS1
拉伸强度（MPa）≥10 ≥5 ≥10 ≥6 ≥10 ≥10 ≥8
断裂伸长率（%）≥125 ≥125 ≥100 ≥100 ≥100 ≥100 ≥150
空气箱热老化（℃×h）135×168 110×168 100×168 100×168 80×168 100×168 120×168 拉伸强度（MPa）－－≥10 ≥6 ≥10 ≥10 －拉伸强度变化率（%）≤±30 ≤±30 ≤40 ≤40 ≤25 ≤40 ≤30 断裂伸长率（%）－≥125 ≥100 ≥100 －≥100 －断裂伸长率变化率（%）≤±30 ≤±30 ≤40 ≤40 ≤25 ≤40 ≤30
空气弹热老化（℃×h）－－－－－－127×40 拉伸强度变化率（%）－－－－－－≤50 断裂伸长率变化率（%）－－－－－－≤50
高温压力试验（℃）100 －80 90 80 90 －刻痕（%）≤50 －≤50 ≤50 ≤50 ≤50 －
低温弯曲试验（-15℃）无开裂－无开裂无开裂无开裂无开裂－
低温延伸试验（-15℃）≤30 －≤30 ≤30 ≤30 ≤30 －
低温冲击试验（-15℃）无开裂－无开裂无开裂无开裂无开裂－
抗撕裂试验（N/mm2）－－≥5 －－－－
浸水试验－－70×168 －70×168 70×168 －拉伸强度变化率（%）－－≤±30 －≤±30 ≤±30 －断裂伸长率变化率（%）－－≤±30 －≤±30 ≤±30 －
热延伸（200℃ 15min 20N/mm2）－－－－－－－负荷下伸长率（%）≤100 ≤100 －－－－≤100 永久变形率（%）≤25 ≤25 －－－－≤25
耐臭氧试验不开裂不开裂－－－－－
耐矿物油试验（℃×h）－－－－－－100×24 拉伸强度变化率（%）－－－－－－≤40 断裂伸长率变化率（%）－－－－－－≤40
酸性气体发生量－－－－－－－
HCl（%）－－≤0.5 ≤0.5 ≤0.5 ≤0.5 ≤0.5 PH ≥4.3 ≥4.3 －－－－－
电导率（μs/mm）≤10.0 ≤10.0 －－－－－。
