山东省电力行业职业技能鉴定配电线路工（技师）实操试题：测量10kV电缆绝缘电阻
一、现场环境
所测电缆为跌落式熔断器受电测与变压器高压接线柱之间的连接电缆，跌落式熔断器送电侧已停电并装设好接地线，跌落式熔断器已拉开，电缆受电测端头与变压器的连接已解除，变压器低压侧总断路器与刀闸已拉开。工作负责人：考评员，监护人：辅助人员。
二、测试前的准备工作
1.穿工作服、绝缘鞋，戴安全帽、线手套。
2.根据电缆电压等级选择兆欧表。
3.检查工器具外观整洁无破损，有试验合格证。
4.正确填写测量记录表个人及设备信息，不得漏填、错填、涂改。
5.用放电棒对电缆逐相充分放电，所有放电过程必须带绝缘手套。用干净的棉纱（擦机布）将电缆测试点及附近擦拭干净。
6.兆欧表放在水平位置，检查兆欧表，指针应指向刻度盘中央位置。
7.将测试线分别接在兆欧表“E”“L”接线柱上，末端开路，进行开路试验。左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动并逐渐加快到120r/min，待指针稳定后读取并记录电阻值，指针应指向“∞”或附近；
8.将测试线分别接在兆欧表“E”“L”接线柱上，末端短接，进行短路试验。左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动不得加速，指针应指向“0”。
若检查不合格需处理再使用。
三、测试进行时
（一）相对地
1.将兆欧表“E”端可靠接“地”，“G”端接屏蔽层或不接。测试线不得缠绕或打结。用短路线将V（B）、W（C）两相电缆线短接并可靠接地。
2.操作人员左手按住兆欧表，右手顺时针缓慢摇动摇柄，辅助人员在操作人员的指令下，带绝缘手套将“L“端测试线（鳄鱼夹）夹在电缆U
（A）相线芯上，（指针若回零，应立即停止摇动），逐渐加快到
120r/min，充电时间不少于1min。待指针稳定后读取电阻值。右手摇动速度逐渐降低，取下接在电缆线芯上的测试线后停止摇动。
3.操作人员带绝缘手套用放电棒对电缆被测试相充分放电。放电方法为：第一次碰触电缆线后迅速移开，第二次碰触电缆线后等待一定时间在移开，等待时间与电缆施加的电压和电缆长度成正比，500m及以上长度的电缆线路放电时间一般不少于2min，100m及以下电缆线路放电时间一般为5～30s。
4.V（B）、W（C）两相测试步骤与此相同。
5.记录测试结果。
（二）相对相
1.将兆欧表，“G”端接屏蔽层或不接。测试线不得缠绕或打结。用短路线将C相电缆线可靠接地。
2.操作人员左手按住兆欧表，右手顺时针缓慢摇动摇柄。辅助人员在操作人员的指令下，带绝缘手套将“E”、“L”端子上的测试线（鳄鱼夹）分别夹在电缆U（A）相、V（B）、W（C）相线芯上（指针若回零，应立即停止摇动），逐渐加快到120r/min，充电时间不少于1min。待指针稳定后读取电阻值。右手摇动速度逐渐降低，取下接在电缆线芯上的测试线后停止摇动。
3.操作人员带绝缘手套用放电棒对电缆U（A）相、V（B）相充分放电。放电方法为：第一次碰触电缆线后迅速移开，第二次碰触电缆线后等待一定时间在移开，等待时间与电缆施加的电压和电缆长度成正比，500m 及以上长度的电缆线路放电时间一般在2min以上，100m及以下电缆线路放电时间一般为5～30s。
4.V（B）、W（C）与W（C）、U（A）相测试步骤与此相同。
5.记录测试结果，对电缆状况进行判断。
6.判断合格的标准如下：
(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不大于2.5。
四、工作终结
1.恢复电缆至初始状态。
2.清理现场至初始状态。
3.过程安全、规范，工器具齐全、完整。
山东省电力行业职业技能鉴定
配电线路工（技师）操作技能考核准备通知单(考场)
一、考场准备：
（1）场地准备：必备4个工位，可以同时进行作业，每工位具备三芯10kV电力电缆一根。
（2）所测电缆为跌落式熔断器受电测与变压器高压接线柱之间的连接电缆，跌落式熔断器送电侧已停电并装设好接地线，跌落式熔断器已拉开，电缆受电测端头与变压器的连接已解除，变压器低压侧总断路器与刀闸已拉开。
（3）功能准备：布置现场工作间距不小于2米，各工位之间用栅状遮拦隔离，场地清洁，无干扰。
二、工器具、材料、设备准备：
三、考核时间要求：
（1）考试准备时间：5分钟
（2）考试时间：50分钟
（3）恢复、清理时间：5分钟
山东省电力行业职业技能鉴定
配电线路工（技师）操作技能考核准备通知单(考生)
项目：测量10kV电力电缆绝缘电阻
考生自备：
1．考试用笔
2．工作服、安全帽、绝缘鞋、线手套
3．通用电工工具一套
山东省电力行业职业技能鉴定
配电线路工（技师）操作技能考核试卷
姓名:准考证号:单位：
试题：测量10kV电力电缆绝缘电阻
一.本题分值：100分
二.考核时间：60分钟
三.人员组成：工作负责人-考评员，操作人-主操作人员，监护人-辅助人员。
四.考核形式：操作考核。两人操作，考核主操作人员，不考核辅助人员。
五.准备工作：已获得工作许可，安全措施已实施，开工会及作业分工已完成。
六.考核内容：
1.安全事项：正确使用电工工具；不发生人身伤害和设备损坏事故。
2.作业过程：正确选择材料、工器具，安全、规范完成测量作业。
3.工艺标准：符合相关规程、标准、规定的要求。
五.否定项说明：
1.违反《国家电网公司电力安全工作规程》；
2.违反职业技能鉴定考场纪律；
3.造成设备重大损失；
4.发生人身伤害事故
山东省电力行业职业技能鉴定
配电线路工（技师）技能操作考核评分记录表姓名：准考证号：单位：
试题：测量10kV电力电缆绝缘电阻
考评员签字：年月日
测量10kV电力电缆绝缘电阻编号：
测量记录表

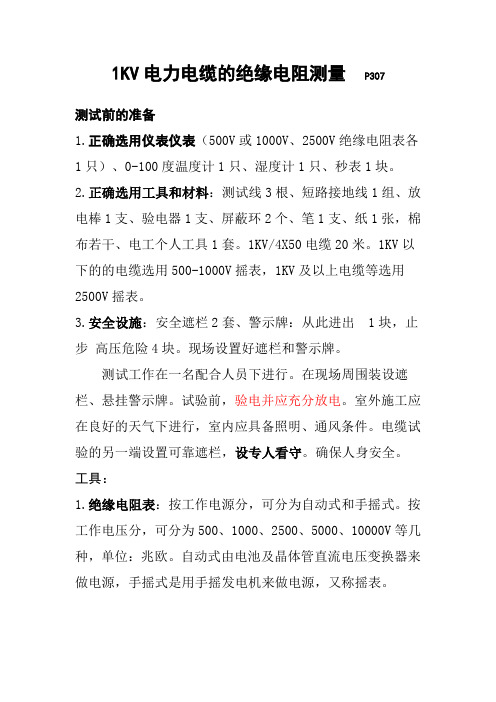

1KV电力电缆的绝缘电阻测量P307 测试前的准备 1.正确选用仪表仪表（500V或1000V、2500V绝缘电阻表各1只）、0-100度温度计1只、湿度计1只、秒表1块。 2.正确选用工具和材料：测试线3根、短路接地线1组、放电棒1支、验电器1支、屏蔽环2个、笔1支、纸1张，棉布若干、电工个人工具1套。1KV/4X50电缆20米。1KV以下的的电缆选用500-1000V摇表，1KV及以上电缆等选用2500V摇表。 3.安全设施：安全遮栏2套、警示牌：从此进出1块，止步高压危险4块。现场设置好遮栏和警示牌。 测试工作在一名配合人员下进行。在现场周围装设遮栏、悬挂警示牌。试验前，验电并应充分放电。室外施工应在良好的天气下进行，室内应具备照明、通风条件。电缆试验的另一端设置可靠遮栏，设专人看守。确保人身安全。工具： 1.绝缘电阻表：按工作电源分，可分为自动式和手摇式。按工作电压分，可分为500、1000、2500、5000、10000V等几种，单位：兆欧。自动式由电池及晶体管直流电压变换器来做电源，手摇式是用手摇发电机来做电源，又称摇表。
