浅谈地质雷达检测隧道衬砌厚度的应用技术

地质雷达在铁路隧道衬砌质量检测中的应用1. 引言1.1 地质雷达技术概述地质雷达技术是一种利用电磁波探测地下结构的无损检测技术。

通过发送电磁波到地下，根据波的反射和传播特性来获取地下结构的信息。

地质雷达技术在地质勘探、环境监测、建筑检测等领域有着广泛的应用。

地质雷达设备一般包括发射器和接收器两部分，发射器向地下发送电磁波，接收器接收反射回来的信号并将数据传输到处理系统进行分析和成像。

地质雷达技术具有高分辨率、快速获取数据、非破坏性检测等优点，能够有效地获取地下结构的信息并用于工程勘测和质量检测等领域。

随着技术的不断发展，地质雷达技术在工程领域的应用将会进一步扩大，为工程建设提供更加可靠的技术支持。

1.2 铁路隧道衬砌质量检测的重要性铁路隧道作为重要的交通设施，在运行过程中需要经常进行维护和检修，其中铁路隧道衬砌质量的检测就显得至关重要。

铁路隧道衬砌是为了增强隧道结构的稳定性和承载能力而设置的，如果衬砌质量存在问题，将直接影响隧道的使用安全和运行效率。

铁路隧道衬砌质量的检测可以保障铁路运输的安全。

不同材质、质量不同的衬砌在承载能力上存在差异，合格的衬砌可以有效提升铁路隧道的安全系数，减少事故发生的概率。

通过地质雷达技术进行衬砌质量检测，可以及时发现衬砌的裂缝、空洞等质量问题，提前采取修复措施，避免发生意外事故。

铁路隧道衬砌质量的检测可以延长隧道的使用寿命。

隧道衬砌作为隧道结构的重要组成部分，质量问题一旦发生将直接影响隧道的使用寿命，甚至引发隧道结构的倒塌。

通过定期使用地质雷达技术进行衬砌质量检测，可以及时发现和修复衬砌的质量问题，延长隧道的使用寿命，节约维修成本，提高铁路设施的整体运行效率。

铁路隧道衬砌质量检测的重要性不言而喻。

地质雷达技术的应用为铁路隧道衬砌质量检测提供了一种高效、准确的方法，对于保障铁路运输安全、延长隧道使用寿命具有重要意义。

2. 正文2.1 地质雷达在铁路隧道衬砌质量检测中的原理地质雷达在铁路隧道衬砌质量检测中的原理是基于其工作原理和特点实现的。

地质雷达在隧道衬砌检测中的应用摘要：采用新奥法施工的山岭隧道中，围岩本身和初期支护一起作为隧道的主要受力结构，二次混凝土衬砌则主要是起安全储备作用，因此初期支护背后有无脱空或背后空洞的位置形态以及二次衬砌混凝土的实际厚度对于隧道的安全和质量起着至关重要的作用。

本文通过地质雷达在蔡大岭隧道初期支护及二次衬砌检测中的应用，介绍了地质雷达的原理、方法、参数的设置、及雷达剖面图的分析，结果表明地质雷达在检测隧道衬砌中的质量缺陷具有定位准确，快速，无损等优点。

关键词：隧道；衬砌；地质雷达；检测the application of the geological radar in tunnel lining detectionabstract: it is much important that concerning over detecting the thickness of primary lining concrete, the position and shape of cavity behind tunnel lining, for the primary bearing carrier are primary shotcrete and rock bolts, and the secondary concrete lining acts as safety margin, in tunnels constructed with mine tunneling method. it is convenient for taking measures by detecting primary lining, to achieve effective quality-control of construction. this paper mainly introduces the application of radar method in detecting primary support and secondary concrete lining incai-daling tunnel. the result shows that there are advantages, using radar to detect the defect in tunnel lining, which are swift, lossless and precisely locating, researching from the theory, method, setup of radar and the analysis of radar profile map.key words: tunnel, primary lining, geological radar, detection1．前言隧道因其特有的结构和功能要求，往往施工难度大，容易出现初期支护背后脱空，二次衬砌混凝土厚度不足等问题，给施工和运营造成相当大的危害。

地质雷达在隧道二次衬砌质量检测中的应用发布时间：2023-01-31T06:48:27.939Z 来源：《建筑创作》2022年第16期作者：周帝[导读] 在隧道工程项目建设过程中周帝四川省禾力建设工程检测鉴定咨询有限公司四川德阳 618000摘要：在隧道工程项目建设过程中，隧道的整体建设质量和二次衬砌施工质量有着密切的联系，如果在二次衬砌施工过程中存在衬砌厚度以及质量偏差等问题，则会严重威胁隧道的安全性。

鉴于此，可应用地质雷达检测技术，对二次衬砌质量进行检测。

和其他技术对比，地质雷达检测技术凭借其较高的探测精确度以及应用便捷性等优势可及时发现隧道工程二次衬砌过程中潜在的各类质量问题，有效提升隧道工程的建设质量。

鉴于此，本文首先分析地质雷达检测技术的原理，然后结合具体的工程项目案例，分析隧道二次衬砌质量检测过程中地质雷达技术的实际应用，并以此为基础，提出隧道二次衬砌过程中常见的质量问题，据此给出对应的整改措施，期望对提升隧道工程建设质量有所帮助。

关键词：地质雷达；隧道工程；二次衬砌；质量分析1引言随着我国交通事业的进步和发展也加剧了隧道建设问题。

结合多数案例，可知在隧道工程建设中隧道二次衬砌质量众多，严重威胁了隧道工程项目的整体运行质量以及安全性。

鉴于此，为进一步提升隧道工程施工质量，一定要充分做好二次衬砌问题的检测工作，及时发现潜藏的工程质量问题，最大限度减少对隧道运行安全性产生的影响。

现阶段，随着我国检测技术的不断成熟，可将地质雷达检测技术应用于隧道二次衬砌施工中，应用该技术进行检测可更加直观地显示隧道二次衬砌质量。

2.地质雷达检测原理分析地质雷达检测技术可持续高质量检测，地质雷达检测技术的核心原理是利用电磁波对隧道二次衬砌的实际情况以及具体参数进行收集，然后以图像输出的模式反馈衬砌质量。

和其他检测技术对比，地质雷达检测技术成像分辨率高，可更好地为施工作业人员提供隧道内部的整体质量情况。

考虑到电磁波传导的过程中，其传递质量会受到几何形形态与电性质的影响，从而导致其波形以及传播路径发生波动。

地质雷达检测技术在隧道衬砌质量检测中的应用【摘要】目前，运用地质雷达对隧道衬砌的质量进行检测受到了越来越多的关注，其对隧道衬砌的检测方面包括混凝土的厚度、钢筋的数量、混凝土的密实程度、是否出现脱空现象等。

该检测方式不仅能够实现对隧道衬砌的无损检测，同时还具有图像分辨率较高、精确性高、检测速度较快等特点，并且在对隧道衬砌的检测方面已经取得了较为显著的效果。

【关键词】地质雷达检测技术；隧道衬砌；质量检测；应用1前言随着我国经济建设的不断提高，高速公路建设也随之出现了高峰期，各种隧道工程相继出现，而隧道的质量也成为社会日益关注的焦点问题。

在隧道施工过程中常常会混凝土密实程度较低或者出现脱空现象，这对隧道的整体质量产生严重的威胁，对其使用性能也有着重要的影响，因此对隧道衬砌的检测工作就显得尤为重要。

现阶段对隧道衬砌质量的检测主要是针对隧道砌体的力学性质以及是否存在不足等方面，检测方面主要包括隧道衬砌中钢筋的数量以及布置方式、衬砌混凝土的强度、密实程度等。

现今对隧道衬砌进行无损检测的方式有很多，其中包括地质雷达检测、声波检测以及超声波检测等。

而这些检测手段中，以地质雷达的使用范围相对较广，这种检测方式具有检测深度较大、准确度较高等有点，是一种较为有效的检测方式。

2地质雷达的工作原理地质雷达（英文简称为GPR）的工作原理是利用一定频率的电磁波，对物体内部电性分布进行检测，其电磁波的频率一般使用1000000到1000000000Hz 之间。

这种频率相对较高的电磁波通常是以脉冲的形式，并借助发射天线从物体的表面进入其内部。

当电磁波进入物体内部之后，其传播的路径以及电磁波的形状会随着物体电学性质以及几何形状的不同而发生相应的变化，在通过地下的反射界面将电磁波射回到地面，通过接收装置接收之后，对电磁波信号进行分析和处理，实现对地下物体的相关检测。

适用地质雷达进行检测的物体一般是具有多面结构的物体。

比如岩层、地层当中的松散层等，而在隧道工程中的隧道围岩、衬砌等也具有多面结构。

地质雷达在隧道衬砌无损检测中的应用发布时间：2022-08-31T05:25:43.794Z 来源：《建筑创作》2022年2期1月作者：周乃波[导读] 隧道质量检测是隧道施工与竣工验收的重要环节，对隧道质量评价和安全状态监控都有重要意义周乃波重庆精衡信工程质量检测有限责任公司重庆市 400000摘要：隧道质量检测是隧道施工与竣工验收的重要环节，对隧道质量评价和安全状态监控都有重要意义，为避免检测给隧道结构造成的破坏及影响，时常采用无损检测方法进行检测，在不同的无损检测技术中，又以地质雷达较为常用。

在具体的技术应用中会涉及到诸多的要点，这就要求在实际技术应用方面加强质量控制，主要从理论角度就隧道检测中地质雷达无损检测技术应用原理和具体的应用详细探究，希望能发挥地质雷达无损探测技术优势，提高检测的质量。

阐述无损检测技术在隧道工程施工检测中的具体应用，保障施工质量的可靠性。

关键词：地质雷达；隧道；衬砌无损检测；应用引言隧道检测工作中为能提高检测的质量效果，这就要求选择无损检测的技术，其中地质雷达无损检测技术应用比较重要，该无损检测技术应用广泛，这对保障隧道检测工作的质量有着积极意义。

只有了解地质雷达的工作原理、检测过程存在的干扰因素、影响检测精度的原因，并结合检测情况采取一定的措施，才能提高地质雷达在隧道衬砌检测中的精度。

1地质雷达原理简述地质雷达是一种利用高频电磁波技术探测地下物体的电子设备。

地质雷达天线发射端发射出中心频率为12.5~1200MHz、脉冲宽度为0.1 ns 的脉冲电磁波信号，电磁波在穿过不同介质时的直达信号和反射信号通过地质雷达检测天线接收端输入雷达主机，信号放大后由示波器显示出来。

在电磁波传输过程中，不同介质的介电常数不同，对电磁波信号吸收、反射程度不同，所以在传播过程中，当电磁波信号从一种介质进入另一种介质时，就会在 2 种介质分界面发生反射，雷达天线接收端接收反馈的信号在示波器显示就会有差异。

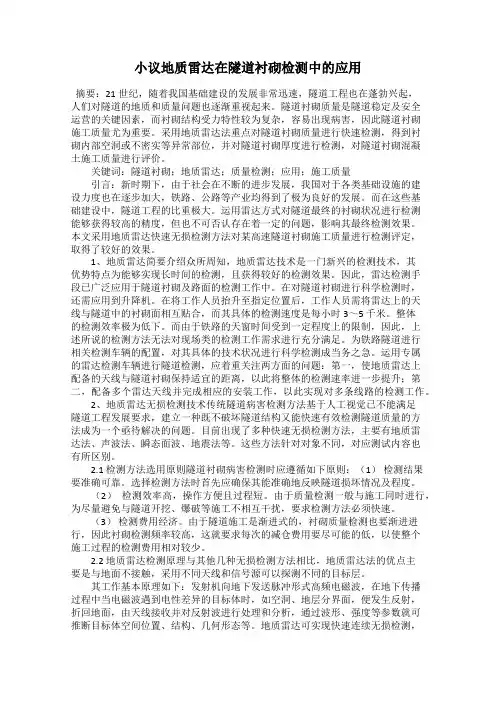

小议地质雷达在隧道衬砌检测中的应用摘要：21世纪，随着我国基础建设的发展非常迅速，隧道工程也在蓬勃兴起，人们对隧道的地质和质量问题也逐渐重视起来。

隧道衬砌质量是隧道稳定及安全运营的关键因素，而衬砌结构受力特性较为复杂，容易出现病害，因此隧道衬砌施工质量尤为重要。

采用地质雷达法重点对隧道衬砌质量进行快速检测，得到衬砌内部空洞或不密实等异常部位，并对隧道衬砌厚度进行检测，对隧道衬砌混凝土施工质量进行评价。

关键词：隧道衬砌；地质雷达；质量检测；应用；施工质量引言：新时期下，由于社会在不断的进步发展，我国对于各类基础设施的建设力度也在逐步加大，铁路、公路等产业均得到了极为良好的发展。

而在这些基础建设中，隧道工程的比重极大。

运用雷达方式对隧道最终的衬砌状况进行检测能够获得较高的精度，但也不可否认存在着一定的问题，影响其最终检测效果。

本文采用地质雷达快速无损检测方法对某高速隧道衬砌施工质量进行检测评定，取得了较好的效果。

1、地质雷达简要介绍众所周知，地质雷达技术是一门新兴的检测技术，其优势特点为能够实现长时间的检测，且获得较好的检测效果。

因此，雷达检测手段已广泛应用于隧道衬砌及路面的检测工作中。

在对隧道衬砌进行科学检测时，还需应用到升降机。

在将工作人员抬升至指定位置后，工作人员需将雷达上的天线与隧道中的衬砌面相互贴合，而其具体的检测速度是每小时3～5 千米。

整体的检测效率极为低下。

而由于铁路的天窗时间受到一定程度上的限制，因此，上述所说的检测方法无法对现场类的检测工作需求进行充分满足。

为铁路隧道进行相关检测车辆的配置，对其具体的技术状况进行科学检测成当务之急。

运用专属的雷达检测车辆进行隧道检测，应着重关注两方面的问题：第一，使地质雷达上配备的天线与隧道衬砌保持适宜的距离，以此将整体的检测速率进一步提升；第二，配备多个雷达天线并完成相应的安装工作，以此实现对多条线路的检测工作。

2、地质雷达无损检测技术传统隧道病害检测方法基于人工视觉已不能满足隧道工程发展要求，建立一种既不破坏隧道结构又能快速有效检测隧道质量的方法成为一个亟待解决的问题。

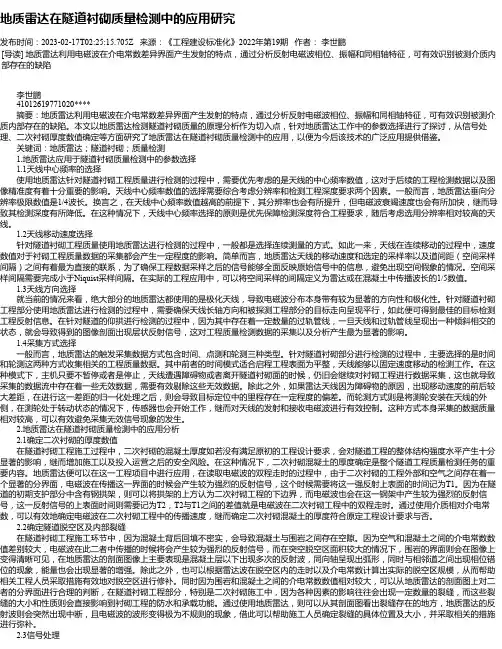

地质雷达在隧道衬砌质量检测中的应用研究发布时间：2023-02-17T02:25:15.705Z 来源：《工程建设标准化》2022年第19期作者：李世鹏[导读] 地质雷达利用电磁波在介电常数差异界面产生发射的特点，通过分析反射电磁波相位、振幅和同相轴特征，可有效识别被测介质内部存在的缺陷李世鹏41012619771020****摘要：地质雷达利用电磁波在介电常数差异界面产生发射的特点，通过分析反射电磁波相位、振幅和同相轴特征，可有效识别被测介质内部存在的缺陷。

本文以地质雷达检测隧道衬砌质量的原理分析作为切入点，针对地质雷达工作中的参数选择进行了探讨，从信号处理、二次衬砌厚度数值确定等方面研究了地质雷达在隧道衬砌质量检测中的应用，以便为今后该技术的广泛应用提供借鉴。

关键词：地质雷达；隧道衬砌；质量检测 1.地质雷达应用于隧道衬砌质量检测中的参数选择 1.1天线中心频率的选择使用地质雷达针对隧道衬砌工程质量进行检测的过程中，需要优先考虑的是天线的中心频率数值，这对于后续的工程检测数据以及图像精准度有着十分重要的影响。

天线中心频率数值的选择需要综合考虑分辨率和检测工程深度要求两个因素。

一般而言，地质雷达垂向分辨率极限数值是1/4波长。

换言之，在天线中心频率数值越高的前提下，其分辨率也会有所提升，但电磁波衰竭速度也会有所加快，继而导致其检测深度有所降低。

在这种情况下，天线中心频率选择的原则是优先保障检测深度符合工程要求，随后考虑选用分辨率相对较高的天线。

1.2天线移动速度选择针对隧道衬砌工程质量使用地质雷达进行检测的过程中，一般都是选择连续测量的方式。

如此一来，天线在连续移动的过程中，速度数值对于衬砌工程质量数据的采集都会产生一定程度的影响。

简单而言，地质雷达天线的移动速度和选定的采样率以及道间距（空间采样间隔）之间有着最为直接的联系，为了确保工程数据采样之后的信号能够全面反映原始信号中的信息，避免出现空间假象的情况。

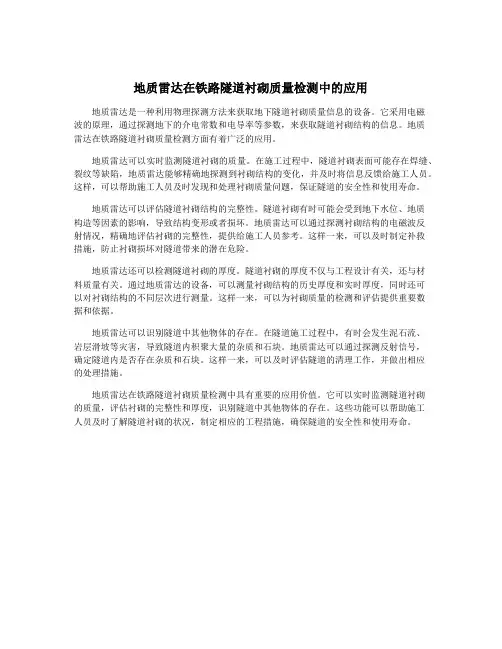

地质雷达在铁路隧道衬砌质量检测中的应用地质雷达是一种利用物理探测方法来获取地下隧道衬砌质量信息的设备。

它采用电磁波的原理，通过探测地下的介电常数和电导率等参数，来获取隧道衬砌结构的信息。

地质雷达在铁路隧道衬砌质量检测方面有着广泛的应用。

地质雷达可以实时监测隧道衬砌的质量。

在施工过程中，隧道衬砌表面可能存在焊缝、裂纹等缺陷，地质雷达能够精确地探测到衬砌结构的变化，并及时将信息反馈给施工人员。

这样，可以帮助施工人员及时发现和处理衬砌质量问题，保证隧道的安全性和使用寿命。

地质雷达可以评估隧道衬砌结构的完整性。

隧道衬砌有时可能会受到地下水位、地质构造等因素的影响，导致结构变形或者损坏。

地质雷达可以通过探测衬砌结构的电磁波反射情况，精确地评估衬砌的完整性，提供给施工人员参考。

这样一来，可以及时制定补救措施，防止衬砌损坏对隧道带来的潜在危险。

地质雷达还可以检测隧道衬砌的厚度。

隧道衬砌的厚度不仅与工程设计有关，还与材料质量有关。

通过地质雷达的设备，可以测量衬砌结构的历史厚度和实时厚度，同时还可以对衬砌结构的不同层次进行测量。

这样一来，可以为衬砌质量的检测和评估提供重要数据和依据。

地质雷达可以识别隧道中其他物体的存在。

在隧道施工过程中，有时会发生泥石流、岩层滑坡等灾害，导致隧道内积聚大量的杂质和石块。

地质雷达可以通过探测反射信号，确定隧道内是否存在杂质和石块。

这样一来，可以及时评估隧道的清理工作，并做出相应的处理措施。

地质雷达在铁路隧道衬砌质量检测中具有重要的应用价值。

它可以实时监测隧道衬砌的质量，评估衬砌的完整性和厚度，识别隧道中其他物体的存在。

这些功能可以帮助施工人员及时了解隧道衬砌的状况，制定相应的工程措施，确保隧道的安全性和使用寿命。

地质雷达在铁路隧道衬砌质量检测中的应用地质雷达是一种利用地球物理原理进行探测和测量的无损检测技术，常用于地下结构和地质构造的探测。

铁路隧道作为交通工程的重要组成部分，其衬砌质量的好坏直接关系到隧道的安全稳定和使用寿命，因此对其质量进行检测是十分必要的。

本文将介绍地质雷达在铁路隧道衬砌质量检测中的应用。

一、地质雷达技术简介地质雷达是利用电磁波在地下反射传播的特性，通过接收波形图和响应曲线反映地下构造和介质的变化，从而对地下结构进行探测和测量的高科技无损检测技术。

其原理是利用发射的高频电磁波在地下传播并反射，接收反射波后再通过波形图和响应曲线反映地下构造和介质的变化，对地下结构进行探测和测量。

地质雷达具有探测深度浅、分辨率高、非接触式测量、速度快等优点，被广泛应用于地质构造探测、土层结构分析、水文地质调查等领域。

地质雷达在铁路隧道衬砌质量检测中的应用主要包括衬砌材料的类型、衬砌结构的缺陷和衬砌接缝的探测。

1．衬砌材料的类型地质雷达能够探测到铁路隧道内部的结构和材料类型，可用于检测隧道内部供水、排水、电缆等管线的位置和情况。

同时，由于石材和混凝土的电磁波特性不同，地质雷达也能够分辨出使用的材料类型，从而判断衬砌的材料是否符合规范要求。

2．衬砌结构的缺陷地质雷达能够探测到隧道衬砌内部的空洞、裂缝、渗漏等缺陷，判断衬砌结构的完整性和稳定性是否存在隐患。

同时，地质雷达还能够发现由于地质环境和施工工艺等原因导致的衬砌结构不良，从而为后期的维修和加固提供线索。

3．衬砌接缝的探测隧道衬砌的接缝能够导致水、土壤和岩石等因素进入衬砌内部，从而对衬砌结构造成损坏和不稳定的影响。

地质雷达能够探测到衬砌接缝的位置和情况，以便及时检查和维修。

三、结论地质雷达技术在铁路隧道衬砌质量检测中的应用，对于提高铁路隧道的安全性和使用寿命具有重要意义。

各种缺陷和问题在判断后，可通过加固和维护，保证铁路隧道的正常使用和长期稳定。

随着技术的不断发展和完善，地质雷达技术在隧道衬砌质量检测中的应用将会得到更广泛的应用和推广，从而促进铁路交通行业的进一步发展和进步。

科技创新35地质雷达法检测隧道衬砌厚度的应用研究庞 帆（重庆六方建设工程质量检测有限公司，重庆 400000）摘要：在隧道衬砌过程中，为了保障其整体的衬砌厚度可以达到相关要求，必须对其进行精准测量，运用地质雷达法可以有效的分析出其整体的精准度，以综合有效的对其流程进行应用，提升整体的精准度，保障工程效率。

因此，本文将就地质雷达法检测隧道衬砌厚度的应用研究展开讨论。

关键词：地质雷达；方法检测；隧道衬砌；厚度研究目前，我国在地质雷达探测中整体起步较晚，因此需要结合工程的实际情况，在后续进行工程应用时进行大量的分析，以保障其综合性能更强。

与其他方法相比，地质雷达方法在检测中具备独特的优势，在路面以及隧道检测时，可以有效的进行划分，以保障其相关内部完成有效的落实。

通过连续测量，以保障无损检测方法有效实现地质雷达的推广应用，取得良好的社会效益以及经济效益，成为了必要的检测手段。

1 地质雷达的技术概述 地质雷达可以利用高频电磁波，在工作中以脉冲的形式，对其地质内部输入相关信号，以保证在介质传播时可以对其存在的相关差异进行有效的分析。

电磁波通过相关的差异目标，可以发生反射，在返回地面后，由相关的天线接收。

通过资料，可以保证工作人员对雷达波的整体模式进行有效分析。

根据接收后的雷达强度以及其自身的几何形态，找出符合雷达图像特征的相关含义，推算出介质内部的不均匀体。

对于隧道工程检测而言，其检测的主要对象为混凝土、防水板、岩石等，因此存在明显的位数差异。

借助地质雷达检测，可以完成良好的前提布置。

雷达发射的波长，通常可连续在4周以上，具备明显的应用特性。

因此，对于工程而言，进行良好的接触，可以形成明显的反射波。

在资料中进行收集，并可以借助反射或者异常值，以判断出其监测的介质是否发生异常。

2 影响地质雷达测量精度的原因 2.1 含水量不足 在地质雷达测量中，其含水量如发生变化，将会导致雷达波在传播过程中受到一定影响。

摘要:随着公路和铁路的建设力度不断增加,全国各地的隧道工程的发展也进入了一个新的时期,隧道工程的质量检测任务也日趋加重,隧道超前地质预报和隧道衬砌质量的检测更是重中之重。

因此,研究地质雷达技术及其应用特点,对我国的隧道及地下工程有重要的现实和理论意义。

关键词:地质雷达;隧道检测;应用1地质雷达工作原理地质雷达的工作原理是通过发射天线向地下发射高频电磁波,当在地表以下传播时,因地质界面不同,会发生不同的物理现象。

传播过程中,遇到不同电性界面时,一部分电磁波发生折射,透过界面继续传播;另一部分发生反射,该部分电磁波被反射回地表,被地质雷达的接受天线接收,记录在主机上。

电磁波在传播过程中不是只经过一次反射或折射,在能量没有被完全吸收之前,每遇到不同地质界面均会发生不同程度的折射和反射现象,直至能量被完全吸收才会消失。

电磁波在不同介质的传播过程中,其路径、电磁场强度、波速和波幅都会随着所通过介质的变化而不同。

不同的地质体(物体)具有不同的电性,因此,在不同电性的地质体的分界面上,都会产生反射。

2地质雷达在隧道质量检测中的功能和应用2.1厚度情况检测衬砌混凝土厚度的分布情况曾经很长一段时间困扰着工作人员,因为这是工程验收中最重要的指标之一。

传统的验收方法采用的是钻芯法,该方法存在很多的弊端,不仅仅破坏性极强,而且出来的监测数据因数据少代表性不强。

自90年代雷达技术在我国隧道检测中应用以来,就解决了上述问题,通过该技术可以很准确的了解到衬砌混凝土厚度的分布情况。

因为其是一种用于隧道检测的无损检测方法,所以该检测对隧道的破坏性小、准确率高、连续性强等特点,在隧道检测中被广泛的应用,因其自身优势决定了其在隧道检测中不可替代的作用。

2.2密实度(或脱空)检测混凝土不密实和背后脱空是隧道质量存在的主要问题之一,形成该问题的主要原因是施工因素造成的,超挖太大、防水材料褶皱等因素都可能。

传统的检测手段很难检测出来混凝土的不密实情况。

地质雷达法在公路隧道衬砌质量无损检测中的应用与探讨发布时间：2022-12-27T07:17:31.871Z 来源：《工程建设标准化》2022年16期8月作者：何欣洪[导读] 在当前科技快速发展中，在公路隧道衬砌质量检测中，相关人员通过采用地质雷达方式完成检测工作何欣洪四川公路工程咨询监理有限公司四川成都610000摘要：在当前科技快速发展中，在公路隧道衬砌质量检测中，相关人员通过采用地质雷达方式完成检测工作，并且地质雷达检测技术作为一个广泛在隧道中应用的检测方式，可以促进隧道衬砌结构检测水平的提升，保证检测结果精度，适合应用在隧道工程混凝土厚度、强度、钢筋使用情况等检测中。

基于此，本文就结合地质雷达工作原理，重点分析地质雷达法在公路隧道衬砌质量无损检测中的应用，具体内容如下。

关键词：地质雷达法；公路隧道；衬砌质量；无损检测在实际中，社会经济发展水平提高，带动公路工程行业稳定发展。

当前，隧道工程成为了交通行业中重要通行方式。

在隧道工程施工建设中，应加强隧道质量检测，其检测结果将会给后期改善隧道工程施工质量和提升施工效率提供技术咨询建议。

通常情况下，相关人员在隧道质量检测中，采用的方式为地质雷达检测技术，该技术展现出高效率、无损性等特点，能够及时找到隧道工程中存在的质量问题。

并且，因为不同隧道工程所处环境、地质情况各不相同，施工难度大，在实际施工中，应做好隧道衬砌结构质量检测工作，便于后续施工工作的有序进行，减少施工问题出现，保证隧道工程顺利完成。

一、地质雷达工作原理现阶段，地质雷达通常由主机、信号天线、配套处理软件等部分组成，其中，主机的职责在于向雷达传递高频波信号，天线的作用负责接收和传递信号。

在隧道衬砌数据采集中，电磁波通过天线进行传递，在隧道衬砌和岩层之间传播，如果在传递中含有介质，则会发生反射反应，这些反射的电磁波将会被天线接收，传递到主机中，主机根据获得的电磁波信号完成数字化转换和记录。

地质雷达在公路隧道衬砌检测中的应用分析摘要近年来，我国高速公路建设取得了长足的进步，地质雷达技术在施工中被广泛应用，能够对施工过程进行实时监测，并能在施工中及时发现病害位置，从而达到预防病害的目的。

在公路隧道衬砌检测中利用地质雷达技术，可以清楚地了解隧道围岩与衬砌之间的关系，并能根据不同的深度，获取清晰的图像，从而保证施工的有序性。

基于此文章就地质雷达在公路隧道衬砌检测中的应用展开相关探究。

关键词：地质雷达；公路隧道；衬砌检测地质雷达是一种先进的工程物探仪器，它可以在极短的时间内将超高频的短脉冲电波发送到介质中，进而获取到探测区域的三维数据，具有无损、精度高等优点。

在公路隧道工程勘察中，通过采用地质雷达技术，可为工程质量监测提供充分的资料，进而促进工程建设的发展。

1.地质雷达检测原理地质雷达是通过将高频电磁波通过地面的天线向地面传输，在介质中传输时，在介质中遇到介质介电差别很大时，反射、透射和折射反射的电磁波，然后由雷达主机将反射回来的电磁波的运动特性准确地记录下来，接着通过信号技术进行处理，获取到整个截面的扫描图，然后用雷达天线对隐藏的物体进行全方位地扫描，得到了两种不同的介质介电常数不同的情况下，反射的电磁波的能量也会增加。

2.公路隧道常见缺陷目前，隧道工程中存在着岩体节理、富水区、衬砌脱空等问题。

衬砌脱空是指隧道二次衬砌与原衬砌之间产生的空洞，即层间剥离。

常见的衬砌脱空主要有二次衬砌背后的层间脱空和二衬混凝土两板接缝处的三角脱空两种，如图1、图2所示。

衬砌脱空是隧道施工中经常遇到的问题，其影像特点为：在衬砌交界面上，强烈的反射信号，呈长条形、三角形，三振相较明显，且有多次反射。

图1二衬背后层间脱空图2二衬混凝土两板接缝三角脱空围岩节理又称裂缝特性曲线，如图3所示。

节理是一种普遍存在的构造地质现象，即岩体在受到压力作用后，两边的岩块不会发生明显的位移而造成的小型断裂构造。

在反射面上，振幅明显增大，并且存在较大的不均匀性，裂隙带中存在着大量的绕射、散射、波形不规则、同相轴断裂等特征，富水区的含水率、储水条件受断层带、裂隙密集带、岩溶发育等因素的制约。

地质雷达无损探测技术在隧道检测中的应用分析摘要：工程质量问题在隧道施工中非常重要，常用的检测方法为地质雷达，这一方法凭借着方便快捷的优势得到了广泛的应用，本文就地质雷达无损检测技术的应用进行了深入的分析探究。

关键词：地质雷达；无损探测技术；隧道检测；应用引言：隧道检测中经常会出现一些棘手的问题，如初期支护与二次衬砌厚度不够以及利用杂物充填了围岩与初期支护的间隙等，严重影响到了整个隧道的工程质量。

而随着地质雷达无损探测技术的全面应用，可以有效避免很多隧道支护结构中的质量问题，意义重大。

1地质雷达无损探测技术概述近些年国内交通运输行业的发展势头强劲，铁路以及公路等交通设施建设速度也明显加快，而质量问题也越来越突出。

直接爆破方法是传统隧道开发的主要模式，不利于隧道后期的高质量建设，会导致衬砌层内出现严重的空洞，无法达到要求的内侧厚度，隧道在后续使用中可能存在一些严重的安全隐患。

1.1地质雷达检测原理地质雷达无损探测技术设备主要由控制器与天线组成，控制器的作用是接收信号，而天线则负责接收以及发射信号。

控制器需要将可控的信号传送到天线装置上，天线在接收信号之后将其再次发射出去，同时检测过程中传递出的高频电磁波也需要由天线来接收。

在进行检测时，由天线装置发射电磁波，电磁波会借助隧道衬砌与其他介质进行传递，而如果隧道中存在空洞、裂缝，电磁波就会出现一定的折射，天线装置需要重新接收经过折射的电磁波，并将其向控制装置传导，控制器需要仔细分析并处理接收到的电磁波信号，在经过数字化处理后在显示屏上展现相应的图像，在此过程中产生的数据会被全部记录被储存。

一般情况下，信号传递时间与反射所需时间是成正比的，而如果隧道内反射界面不存在明显的缺陷，最终反射回来的信号强度也会更大。

也就是说，只需要根据反射信号的耗时和强度就可对隧道衬砌中的缺陷情况进行判断，并且可通过数据分析，清楚的了解隧道内缺陷所处位置、缺陷状态、属性以及衬砌厚度等，检测结果较为准确可靠[1]。

地质雷达在铁路隧道衬砌质量检测中的应用地质雷达是一种用于地下探测和成像的先进技术，它可以通过测量电磁波的传播速度和反射信号来获取地下物体的位置、形状和性质信息。

在铁路隧道衬砌质量检测中，地质雷达技术可以发挥重要作用，能够帮助工程师们及时发现隧道衬砌质量问题，保障铁路隧道的安全运行。

本文将对地质雷达在铁路隧道衬砌质量检测中的应用进行深入探讨。

地质雷达是基于电磁波的地球物理探测技术，它主要利用电磁波在地下介质中的传播特性来获取地下介质的信息。

在铁路隧道衬砌质量检测中，地质雷达首先会发射一系列电磁脉冲，并记录电磁波在地下介质中传播的速度和反射信号。

通过分析这些反射信号的强度、时间和位置等信息，地质雷达可以绘制出地下介质的结构图，进而识别隧道衬砌的质量问题。

相比传统的隧道衬砌质量检测方法，地质雷达具有以下几点优势：1. 非破坏性：地质雷达检测无需对隧道进行破坏性的探测，避免了对隧道结构的影响，保障了隧道的安全运行。

2. 高效性：地质雷达可以快速获取地下介质的信息，且无需大量人力物力，降低了隧道检测成本和时间。

3. 高精度：地质雷达可以提供高分辨率、高精度的地下成像，能够准确识别隧道衬砌的质量问题，为后续的维护和修复工作提供重要参考依据。

1. 隧道衬砌异物检测：地质雷达可以识别隧道衬砌中的异物，如砂石、空洞等，及时发现隧道的质量问题，预防隧道衬砌的脱落或崩塌。

2. 结构缺陷探测：地质雷达可以检测隧道衬砌的结构缺陷，如裂缝、变形等，帮助工程师们确定隧道衬砌的健康状态，及时采取维护和修复措施。

3. 水分含量检测：地质雷达可以检测隧道衬砌中的水分含量，预测隧道衬砌的湿度情况，避免因潮湿而引起的结构损伤。

4. 质量评估和监测：地质雷达可以对隧道衬砌的整体质量进行评估和监测，为后续的维护和修复工作提供及时准确的数据支持。

在国内外的铁路隧道项目中，地质雷达技术已经成功应用于隧道衬砌质量的检测和评估工作，并取得了显著的效果。

地质雷达在隧道衬砌质量检测中的应用摘要:地质雷达具备快速、高效、分辨率高等优点，它作为一种新型无损检测设备,迅速在各个行业得到推广。

文章在阐述地质雷达工作原理的基础上,介绍了地质雷达检测参数设置、工作方法,并结合工程实践对隧道衬砌检测中遇到的拱架与空洞、钢筋网、衬砌界面、不密实体、地下水等波形的特征加以分析总结。

关键词:地质雷达; 质量检测;隧道衬砌;无损检测这些年来随着我国经济发展水平的日益提高，对交通运输事业发展的要求也与日俱增。

与此同时, 高等级公路隧道以及高速铁路隧道工程的数量也逐步增多。

衬砌是隧道主承载结构,其施工质量的好坏对隧道的长期稳定和正常使用有着至关重要的作用。

由于隧道建设周期长,运营量大, 成本高,因而对工程质量要求很高。

因此,隧道衬砌质量检测是隧道施工过程中一个重要的施工环节。

检测隧道质量的方法主要有超声波法、垂直反射法、回弹法、钻孔探测法、浅层地震法等,这些方法工作量大,效率低,一般在检测时每千米取几个抽样点,代表性差,而且对防水要求极为严格的隧道衬砌结构造成破坏,不能满足发展的需要。

地质雷达技术以其经济、操作方便、无损、分辨率高、抗干扰强、可实现连续测量等特点被广泛应用于隧道衬砌质量检测中。

通过简要论述地质雷达的工作原理,并结合实例介绍地质雷达在隧道衬砌质量检测中的应用。

1、地质雷达工作原理地质雷达是通过宽带时域发射天线向地下发射高频窄脉冲电磁波,电磁波在地下传播过程中遇到不同电性介质界时产生反射,由接收天线接收介质反射的回波信息。

是一种对地下的或物体内不可见的目标或界面进行定位的电磁技术。
