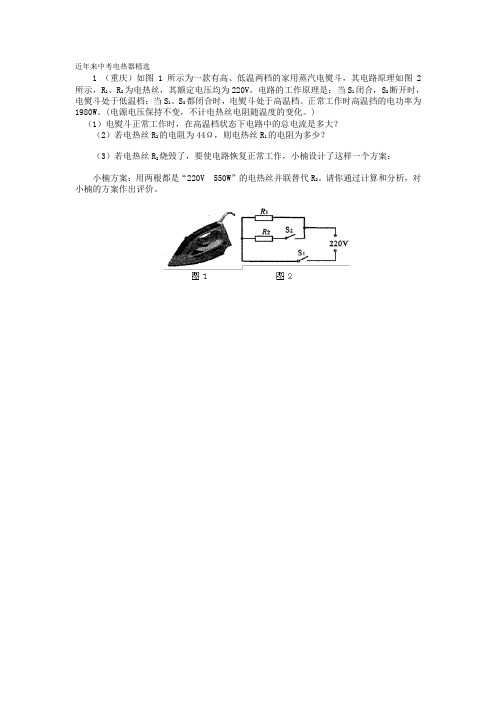

近年来中考电热器精选1 （重庆）如图1所示为一款有高、低温两档的家用蒸汽电熨斗，其电路原理如图2所示，R1、R2为电热丝，其额定电压均为220V。
电路的工作原理是：当S1闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时，电熨斗处于高温档。
正常工作时高温挡的电功率为1980W。
(电源电压保持不变，不计电热丝电阻随温度的变化。
)（1）电熨斗正常工作时，在高温档状态下电路中的总电流是多大？（2）若电热丝R2的电阻为44Ω，则电热丝R1的电阻为多少？（3）若电热丝R2烧毁了，要使电路恢复正常工作，小楠设计了这样一个方案：小楠方案：用两根都是“220V 550W”的电热丝并联替代R2。
请你通过计算和分析，对小楠的方案作出评价。
2 （·泰州）如图3所示是一种电热水龙头，图4是它的电路简图。
旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。
已知R1、R2是电热丝，R2=55Ω，温水档的电功率是2.2kw。
试回答或求解下列问题。
（1）S旋到_____位置时，水龙头流出温水；S旋到_____位置时，水龙头流出热水。
（选填“1”、“2”或“3”）（2）电热丝R1的阻值是多大？（3）S旋到热水档时，电路中的总电流是多大？3 （·南通）如图5所示是家用饮水机的工作原理电路，其中S是温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω。
（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。
4 （·柳州）学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图6所示，电饭锅的铭牌上部分内容如下表。
(1)R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开?(2)电饭锅正常加热时，电路的电流是多大?(3)电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?5 （·苏州）某型号的家用电饭煲有两挡，其原理如图8所示。
初中物理讲义：热学中多档位问题的解题方法介绍本讲义将介绍在热学中处理多档位问题的解题方法。
多档位问题是指涉及不同温度的物体之间的能量转移和热平衡问题。
在解决这些问题时，我们需要考虑热量传递、温度差异和热平衡等因素。
解题方法解决多档位问题的方法可分为以下几个步骤：1. 确定系统和环境首先，我们需要明确问题中涉及的物体和环境。
系统是我们要研究的物体，环境是与系统发生能量交换的物体或空间。
2. 确定各档位的温度在多档位问题中，通常会给出物体的温度或温度差。
我们要根据这些信息确定各档位的温度。
3. 确定能量转移方式在多档位问题中，能量可以通过传导、传导和辐射等方式进行转移。
根据问题中给出的条件，确定能量的转移方式。
4. 应用热平衡原理根据热平衡原理，系统和环境之间的能量转移达到平衡时，系统和环境之间的温度差将趋于零。
通过应用热平衡原理，我们可以解决多档位问题中的未知数。
示例下面是一个示例，演示了如何使用以上解题方法解决一个多档位问题：问题：一个铁棒的一端与热源接触，温度为200摄氏度；另一端与冷源接触，温度为25摄氏度。
铁棒的长度为1米，热传导系数为80 J/(m·s·K)。
求铁棒在中心处的温度。
解题步骤：1. 确定系统和环境：系统是铁棒，环境是热源和冷源。
2. 确定各档位的温度：铁棒的一端温度为200摄氏度，另一端温度为25摄氏度。
3. 确定能量转移方式：铁棒的能量转移方式为热传导。
4. 应用热平衡原理：根据热平衡原理，系统和环境之间的能量转移达到平衡时，系统和环境之间的温度差将趋于零。
根据铁棒的长度、热传导系数和温度差，可以计算出铁棒在中心处的温度。
以上就是解决多档位问题的基本方法和步骤。
通过学习和应用这些方法，我们可以更好地理解热学中的多档位问题，并解决相关的物理题目。
多档位问题与电热综合计算多档位的实质是在电压不变时，利用多开关控制接入电路中电阻的大小，从而改变用电器电功率来实现对档位的控制。
常见的档位：高温档、中温档、低温档；加热档、保温档。
家庭电路中电源电压U ＝220V ，根据RU P 2=知R 总 越大，P 实越小，档位越低；R 总越小，P 实越大，档位越高。
高温档：在相同时间内放出的热量最多，热功率最大，电阻高R 最小；中温档：在相同时间内放出的热量低于高温档，热功率低于高温档，电阻中R 高于高温档； 低温档：在相同时间内放出的热量最少，热功率最小，电阻低R 最大。
电路图如下： 电路图（短路式）（并联式）（单刀双掷开关）低温档闭合S ，两电阻串联，212R R U P +=低 闭合S ，只有R 2接入电路，22R U P =低 S 1断开，S 2接b ，R 1、R 2串联，212R R U P +=低 中温档只闭合S 1，断开S 2，只有R 1接入电路，12R U P =中 高温档闭合S 、S 0，只有R 1接入电路，12R U P =高 S 、S 0均闭合，R 1、R 2并联，2212R U R U P +=高 S 1闭合，S 2接a ，R 1、R 2并联，2212R U R U P +=高 原理利用开关控制局部短路的方式改变接入电路的电阻阻值大小，从而实现不同档位的切换。
利用串并联电路电阻关系改变接入电路的电阻阻值大小，从而实现不同档位的切换。
利用单刀双掷开关控制电路的通断，改变接入电路的电阻大小，从而实现不同档位的切换。
方法一：求出总电阻，然后再求解总功率（此方法计算量大，不推荐）；方法二：根据公式2212R U R U P +=求解较为方便。
1. 如图是一台电热饮水机的电路简图。
其额定电压为220V，具有加热和保温两种功能，对应的功率分别是400W和40W，下列说法正确的是（）第1题第2题A．均闭合时，饮水机处于加热状态B．阻值为121ΩC．阻值为1210ΩD．高温档加热1h，耗电0.35kw·h，此时饮水机处于正常工作状态2．如图所示是某加热器的电路图，电源电压为220V，R1、R2均为发热电阻丝。
