《常用电子仪器的使用》的实验报告一、实验目的1、熟悉并掌握常见电子仪器的基本原理和使用方法。
2、学会正确使用示波器、函数信号发生器、数字万用表等仪器进行电路参数的测量和信号的观测。
3、培养实际动手操作能力和解决问题的能力,提高对电子电路的理解和分析能力。
二、实验仪器1、示波器:用于观测电信号的波形、幅度、频率等参数。
2、函数信号发生器:产生各种不同类型的信号,如正弦波、方波、三角波等。
3、数字万用表:测量电压、电流、电阻等电学量。
三、实验原理1、示波器工作原理示波器通过将被测信号转换成光信号,并在荧光屏上显示出来。
其主要由电子枪、偏转系统和荧光屏组成。
电子枪产生高速电子束,经过偏转系统的作用,使电子束在荧光屏上按照被测信号的规律进行偏转,从而形成波形。
2、函数信号发生器工作原理函数信号发生器通过各种电路产生不同类型的周期性信号。
常见的有正弦波产生电路、方波产生电路和三角波产生电路等。
通过调节相关参数,可以改变输出信号的频率、幅度和占空比等。
3、数字万用表工作原理数字万用表采用数字测量技术,将被测电学量转换成数字信号,并通过内部的微处理器进行处理和显示。
其测量原理基于欧姆定律、基尔霍夫定律等电学基本定律。
四、实验内容1、示波器的使用(1)接通示波器电源,进行预热。
(2)调节“辉度”、“聚焦”等旋钮,使屏幕上显示出清晰的扫描线。
(3)选择合适的输入通道,并将探头连接到被测信号源。
(4)调节“垂直灵敏度”、“水平扫描速度”等旋钮,使波形在屏幕上显示合适的大小和周期。
(5)测量信号的幅度、周期和频率等参数。
2、函数信号发生器的使用(1)将函数信号发生器的输出端与示波器的输入端相连。
(2)选择所需的信号类型,如正弦波、方波或三角波。
(3)调节“频率调节”、“幅度调节”等旋钮,改变输出信号的频率和幅度。
(4)观察示波器上显示的信号波形,验证函数信号发生器的输出是否符合要求。
3、数字万用表的使用(1)选择合适的测量功能和量程,如测量电压时选择“直流电压”或“交流电压”量程。
《常用电子仪器的使用》的实验报告实验报告:常用电子仪器的使用一、引言电子仪器是科学研究、工程实践中必不可少的工具之一、在本次实验中,我们将学习并使用常见的电子仪器,包括万用表、示波器、函数发生器和电源供应器,了解它们的基本原理和使用方法,以便于今后的实验研究工作中能熟练运用这些仪器。
二、万用表的使用1.目的学习使用万用表测量电压、电流和电阻。
2.实验步骤(1)接线:将万用表的红表笔连接至测量电流和电压的插口,黑表笔连接地一个插口。
(2)测量电压:将红表笔连接至所需测量电压的电路点,黑表笔连接至地点,读取表盘上的电压数值。
(3)测量电流:将待测电路中断,将黑表笔接入电路的负极,将测量电流的插头插入待测电路的正极,读取表盘上的电流数值。
(4)测量电阻:选择所需量程档位,将待测电阻器两端连接至黑、红表笔,读取表盘上的电阻数值。
3.结果和分析经过测量,我们得到了准确的电压、电流和电阻数值,并且这些数据与预期结果相符合。
三、示波器的使用1.目的学习使用示波器观察电路中的波形。
2.实验步骤(1)接线:将待观察的电路连接至示波器的通道1或通道2(2)调整水平:通过调整示波器的水平控制旋钮,使波形在示波器屏幕上水平对齐。
(3)调整垂直:通过调整示波器的垂直控制旋钮,使波形在示波器屏幕上垂直对齐。
3.结果和分析观察到了电路中的波形,在示波器屏幕上得到了清晰的显示。
通过调整水平和垂直控制旋钮,使波形对齐,实现了准确观察。
四、函数发生器的使用1.目的学习使用函数发生器产生特定的电信号。
2.实验步骤(1)接线:将函数发生器的输出端接入待测电路。
(2)选择波形:通过选择函数发生器上的波形选择开关,选择所需的波形类型。
(3)设置频率:通过调整函数发生器上的频率调节旋钮,设置所需的信号频率。
3.结果和分析通过函数发生器产生了特定的信号,经过连接至待测电路后,对电路中的元件产生了作用。
五、电源供应器的使用1.目的学习使用电源供应器为电路提供恒定的电流或电压。

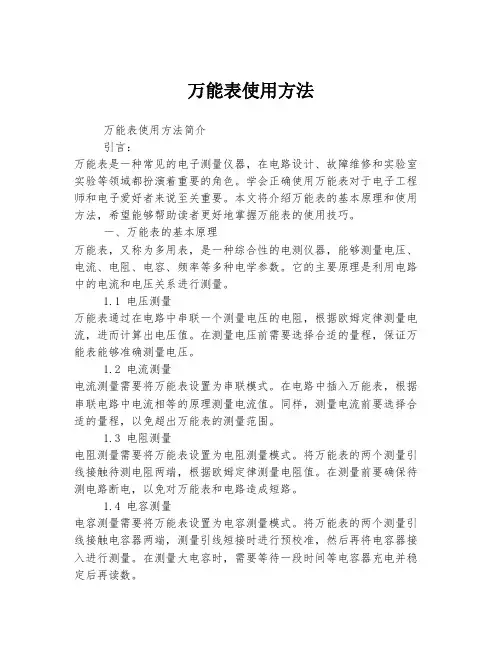

万能表使用方法万能表使用方法简介引言:万能表是一种常见的电子测量仪器,在电路设计、故障维修和实验室实验等领域都扮演着重要的角色。
学会正确使用万能表对于电子工程师和电子爱好者来说至关重要。
本文将介绍万能表的基本原理和使用方法,希望能够帮助读者更好地掌握万能表的使用技巧。
一、万能表的基本原理万能表,又称为多用表,是一种综合性的电测仪器,能够测量电压、电流、电阻、电容、频率等多种电学参数。
它的主要原理是利用电路中的电流和电压关系进行测量。
1.1 电压测量万能表通过在电路中串联一个测量电压的电阻,根据欧姆定律测量电流,进而计算出电压值。
在测量电压前需要选择合适的量程,保证万能表能够准确测量电压。
1.2 电流测量电流测量需要将万能表设置为串联模式。
在电路中插入万能表,根据串联电路中电流相等的原理测量电流值。
同样,测量电流前要选择合适的量程,以免超出万能表的测量范围。
1.3 电阻测量电阻测量需要将万能表设置为电阻测量模式。
将万能表的两个测量引线接触待测电阻两端,根据欧姆定律测量电阻值。
在测量前要确保待测电路断电,以免对万能表和电路造成短路。
1.4 电容测量电容测量需要将万能表设置为电容测量模式。
将万能表的两个测量引线接触电容器两端,测量引线短接时进行预校准,然后再将电容器接入进行测量。
在测量大电容时,需要等待一段时间等电容器充电并稳定后再读数。
1.5 频率测量频率测量需要将万能表设置为频率测量模式。
将万能表的两个测量引线接触待测信号源,通过计算单位时间内信号周期数并进行换算,测量出频率值。
在测量前要确保信号源稳定,并且万能表的测量引线接触良好。
二、万能表的使用方法了解了万能表的基本原理后,下面将介绍万能表的具体使用方法。
2.1 电压测量(1)选择合适的电压量程,大致估计待测电压大小,选择最接近并略大于待测电压的量程档位。
(2)用红色测量引线插入正电压测量插口,黑色测量引线插入公共地插口。
(3)将红色测量引线接触待测电源正极,黑色测量引线接触负极,读取测量结果。
实验一常用电子仪器的使用实验一常用电子仪器的使用第一部分模拟电子技术实验实验一常用电子仪器的使用方法一、实验目的1、学习示波器、毫伏表和万用表等常用电子仪器的使用方法和基本原理。
2、学习信号发生器和直流稳压电源等常用电子仪器的使用方法和基本原理。
二、预览需求1、认真阅读交流毫伏表、低频信号发生器和双踪示波器的相关资料。
2、认真阅读本实验原理及测试方法的内容。
三、实验内容1、掌握lm2191型数字交流毫伏表的使用方法,正确使用量程开关,读出测量值。
2、学习低频信号发生器(lm1602p)的使用方法,掌握输出信号频率的调整、电压值的换算方法以及其它功能的应用。
3.掌握用示波器(lm4320d)观察正弦信号波形和测量被测信号波形参数的方法(包括信号峰值、峰间、有效值、周期、频率等)。
四、实验原理及测试方法本实验使用的三种仪器,即交流毫伏表、低频信号发生器和双道示波器,是模拟电子实验中常用的电子实验仪器。
1、双踪示波器(lm4320d)可用来观察各种周期性变化的电压(或电流)波形,测量输入信号波形的参数,如信号的幅度(峰值、峰-峰值)、频率、周期,脉冲波形的上升、下降时间、周期等参数。
(1) . 波形显示和调整①开机后,荧光屏上应该出现扫描光点或扫描线,调整“x位移”、“y位移”、“时间“格子”旋钮将光点或扫描线移动到屏幕中心,然后调节亮度和焦点旋钮,使光点或扫描线清晰适度。
然后将信号连接到Y1/X(或Y2/y)输入端口。
②为使显示的波形稳定,有关的开关应置于下列位置:a、触发方式选择“自动”方式;b、触发源选择“内”触发;c、根据信号性质选择“DC/AC”按钮;d、,调整“时间格”和“电压格”开关位置,使荧光屏上波形的幅度和周期数适当。
注意:正确使用“地”按键应该弹出,如果按下,所有信号都不能输入到示波器内。
(2)、幅度的测量① 显示器上垂直方向上被测量信号波形占据的单元数。
例如,在图1-1中的正弦交流电压信号波形中,一个周期内y轴上两个波峰(即a点和b点之间)占据的大小电池总数。
万用表电阻测量原理万用表是一种常用的电子测试仪器,可以测量电压、电流、电阻等参数。
其中,电阻测量是其常见的功能之一。
本文将从万用表的原理、电阻测量的基本原理和具体操作步骤三个方面对万用表电阻测量进行详细介绍。
一、万用表的原理1.1 什么是万用表?万用表是一种多功能测试仪器,可以通过改变内部的接线方式来实现不同参数的测试。
通常包括一个数字显示屏幕、一个旋钮和多个测试头。
1.2 万用表的工作原理万用表通过内部电路将被测量物与内部标准元件连接在一起,然后将其转换为数字信号并显示在屏幕上。
其中,数字信号是由模拟信号经过采样和转换而来。
1.3 万用表的分类根据使用场合不同,万用表可以分为手持式和台式两种类型。
手持式通常体积较小,适合于现场使用;台式则更加稳定,在实验室等固定场所使用较多。
二、电阻测量基本原理2.1 什么是电阻?电阻是指物质对于通过它的电流产生阻碍的程度。
它的单位是欧姆(Ω),通常用希腊字母Omega(Ω)表示。
2.2 电阻测量的基本原理在电路中,通过万用表测量电阻时,需要将被测量物与内部标准元件连接在一起,形成一个电桥。
然后通过改变内部电路中的电压和电流来计算出被测量物的电阻值。
2.3 电阻测量的公式根据欧姆定律,电流I、电压U和电阻R之间存在如下关系:I=U/R。
因此,我们可以通过测量被测量物上的电流和电压来计算出其电阻值。
具体公式为:R=U/I。
三、万用表电阻测量操作步骤3.1 准备工作首先需要将万用表旋钮调整到“Ω”档位,并选择合适的测试头。
3.2 连接被测物将测试头分别连接到被测物两端,确保连接牢固。
3.3 测试按下测试按钮或旋转旋钮,等待数值稳定后记录结果。
如果数值不稳定,则可能是由于连接不良或外部干扰等原因导致。
3.4 处理结果根据需要,可以将测试结果转换为其他单位或进行进一步计算。
四、总结万用表电阻测量是一种常见的测试方法,通过内部电路连接被测物和标准元件来实现测量。
在操作时需要注意连接牢固、数值稳定等问题。
万用表的原理及使用方法一、万用表的原理万用表(Multimeter),也称为多用途仪表或电表,是一种测量电流(A)、电压(V)和电阻(Ω)等物理量的仪器。
它由一个数字显示屏和多个旋钮组成,可以通过选择不同的测量范围和功能来进行各种测量。
1.1 基本原理万用表的基本原理是利用其内部的电路来测量待测量之间的电压差、电流和阻抗。
它使用了不同类型的传感器和放大器来将待测信号转换为可读取的数字形式。
1.2 测量电压在测量电压时,万用表将自身连接到待测电路中,并通过内部电路将待测电压转换成相应的数字值。
当选择正确的测量范围后,万用表会自动调整内部放大倍数以保证准确度。
1.3 测量电流在测量直流电流时,万用表需要作为一个中间设备插入到待测线路中。
根据欧姆定律,万用表会通过其内部的低阻抗回路来引导通过它的全部或部分电流,并将其转换为相应的数字值。
1.4 测量电阻测量电阻时,万用表通过在待测电阻两端施加一个已知的电压,然后测量通过待测电阻的电流来计算电阻值。
万用表会根据欧姆定律计算出电阻值,并显示在屏幕上。
1.5 其他功能除了上述基本原理外,万用表还可以进行其他类型的测量,如频率、容量、温度等。
这些功能是通过内部的传感器和特殊的测量模式实现的。
二、万用表的使用方法2.1 准备工作在使用万用表之前,需要先进行一些准备工作:•确保待测设备或线路处于断开状态,以避免短路或触电等危险。
•检查并选择正确的测量范围,确保不会超出万用表所能承受的最大值。
•确认测试引线和探头连接正确并牢固。
2.2 测量电压以下是使用万用表测量直流和交流电压(分别称为直压和交压)的步骤:a) 测量直流电压(直压)1.将功能旋钮选择到“V”或“DCV”档位。
2.将红色测试引线连接到“VΩmA”插孔,将黑色测试引线连接到“COM”(公共地)插孔。
3.将红色测试引线的探头接触待测电路的正极,黑色测试引线的探头接触负极。
4.读取显示屏上的数值,即为待测电压值。
示波器用法示波器是一种常用的电子测试仪器,用于观察和测量电信号的波形。
它是电子工程师和技术人员在电路设计、故障排除和信号分析中必备的工具之一。
本文将介绍示波器的基本原理、使用方法和注意事项。
一、示波器的基本原理示波器的基本原理是利用电子束在荧光屏上的扫描来显示电信号的波形。
当电信号进入示波器后,经过放大和处理后,被送入电子枪中。
电子枪会发射出高速电子束,经过磁偏转系统的控制,在荧光屏上形成波形图案。
用户可以通过调节示波器的各种参数,如水平和垂直灵敏度、触发电平等,来获得所需的波形显示。
二、示波器的使用方法1. 连接电路:首先,将待测电路与示波器相连。
通常,示波器有两个输入通道,可以同时显示两个信号的波形。
将待测信号通过探头接入示波器的输入通道中。
需要注意的是,示波器的输入阻抗要与待测电路的输出阻抗匹配,以保证测量结果的准确性。
2. 调节示波器参数:在连接好电路后,需要调节示波器的各种参数,以便正确显示波形。
首先,调节水平灵敏度,使波形在屏幕上水平居中。
然后,调节垂直灵敏度,使波形在屏幕上垂直居中,并适当放大或缩小波形。
最后,设置触发电平和触发方式,以确保波形在屏幕上稳定显示。
3. 观察和分析波形:当示波器调节完成后,可以观察和分析电信号的波形。
示波器通常具有多种显示模式,如时间域显示和频谱分析等。
在观察波形时,可以测量波形的幅值、周期、频率等参数,并进行相应的分析和判断。
三、示波器的注意事项1. 示波器的使用需要一定的专业知识和技能,不熟悉操作的人员应避免独自使用,以免引发意外或损坏设备。
2. 在连接电路时,应注意避免短路和接地故障,以免影响测量结果或损坏示波器。
3. 在调节示波器参数时,应先选择合适的水平和垂直灵敏度范围,再逐步调整至所需的显示效果。
4. 在观察波形时,应注意波形是否稳定、清晰,是否有噪声等异常情况。
若发现异常,应检查电路连接和示波器设置,进行必要的调整和修复。
5. 示波器的测量精度受到多种因素的影响,如频率响应、放大器的非线性等,因此在进行精密测量时,应注意这些因素可能引入的误差。
试验仪器原理一、电子天平原理:电子天平利用电磁力的平衡原理进行测量。
当被测物体放在电子天平的称盘上时,称盘上的电磁振子会产生振动,通过称盘与振子之间的电磁感应,将称盘的振动变为电信号输出。
电子天平会根据电信号的变化判断称盘上物体的重量。
二、分光光度计原理:分光光度计通过将入射的白光经过一系列光学元件分解成不同波长的光束,并通过样品、参比和检测光电池,来测量光束的吸光度。
当样品溶液通过样品池时,它会对一定波长范围内的光吸收一部分,吸光度与溶液中物质浓度成正比。
三、pH计原理:pH计测定物质的酸碱度。
pH计内置一个具有标准化电势的酸碱电极和参比电极。
当电极浸入溶液中时,参比电极会提供一个固定的电势作为参照,而酸碱电极则对溶液的酸碱度产生响应,生成相应的电势。
pH计通过测量这两个电势之间的差异,将其与已知溶液标准化时的电势差进行比较,从而得到溶液的pH值。
四、气相色谱仪原理:气相色谱仪将样品蒸发成气体,并通过柱子内的填充物与移动相进行相互作用。
样品分子会因为在固定相上的亲和力不同而以不同的速率通过柱子,从而分离成不同的成分。
经过柱子的成分会进入一个检测器,检测器根据不同成分的性质产生不同的信号,形成色谱图。
通过对色谱图的分析,可以确定样品中不同成分的含量和种类。
五、光纤光谱仪原理:光纤光谱仪通过将进入光纤的光束在光栅的作用下分散成不同波长的光束,并通过检测器测量光强度,来获得光谱。
入射的光经过光纤传输到样品,样品上的反射和散射会对光强度产生影响。
通过测量不同波长下的光强度变化,可以获得样品的光谱信息,从而分析样品中的成分和性质。
以上是一些常见试验仪器的原理介绍,它们分别通过不同的物理原理来测量或分析样品的性质和组成。

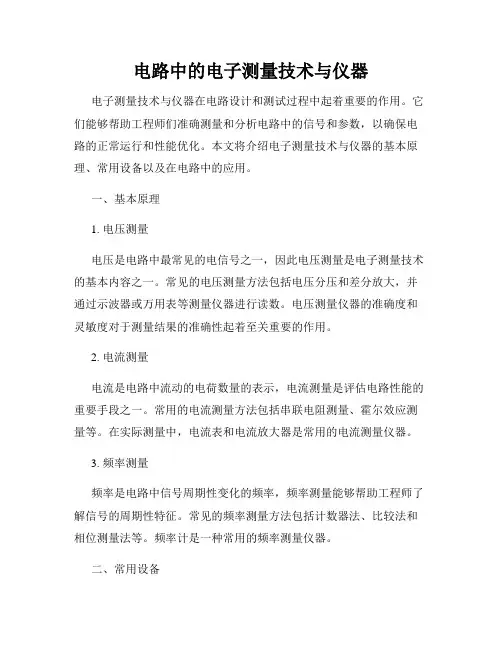

电路中的电子测量技术与仪器电子测量技术与仪器在电路设计和测试过程中起着重要的作用。
它们能够帮助工程师们准确测量和分析电路中的信号和参数,以确保电路的正常运行和性能优化。
本文将介绍电子测量技术与仪器的基本原理、常用设备以及在电路中的应用。
一、基本原理1. 电压测量电压是电路中最常见的电信号之一,因此电压测量是电子测量技术的基本内容之一。
常见的电压测量方法包括电压分压和差分放大,并通过示波器或万用表等测量仪器进行读数。
电压测量仪器的准确度和灵敏度对于测量结果的准确性起着至关重要的作用。
2. 电流测量电流是电路中流动的电荷数量的表示,电流测量是评估电路性能的重要手段之一。
常用的电流测量方法包括串联电阻测量、霍尔效应测量等。
在实际测量中,电流表和电流放大器是常用的电流测量仪器。
3. 频率测量频率是电路中信号周期性变化的频率,频率测量能够帮助工程师了解信号的周期性特征。
常见的频率测量方法包括计数器法、比较法和相位测量法等。
频率计是一种常用的频率测量仪器。
二、常用设备1. 示波器示波器是电子测量中最重要的仪器之一,用于观察和记录电信号波形。
示波器能够通过显示屏上的波形图形,直观地展示电信号的幅值、周期、频率等信息。
示波器的类型多样,包括模拟示波器和数字示波器等。
2. 信号发生器信号发生器是一种产生特定频率和幅度的电信号的设备。
它能够产生正弦波、方波、脉冲等各种类型的信号,为后续的电路测试提供输入信号。
信号发生器的稳定性和精确度对于测试结果的准确性具有重要影响。
3. 万用表万用表是一种多功能的测量仪器,能够测量电压、电流、电阻、频率等多种参数。
它通常具有便携、使用简便等特点,是电子工程师日常测试的重要工具。
4. 频谱仪频谱仪是一种用于分析信号频谱特征的仪器。
它能够将信号分解成不同频率的成分,并通过频谱图显示出来。
频谱仪在无线通信、音频视频等领域的应用非常广泛。
三、应用1. 电路设计与调试在电路设计与调试过程中,电子测量技术与仪器起着至关重要的作用。
西林电桥工作原理引言概述:西林电桥是一种常用的电子测量仪器,它通过测量电阻、电容和电感等元件的参数来实现电路分析和测试。
本文将详细介绍西林电桥的工作原理,包括其基本原理、测量方法、应用领域和优缺点。
正文内容:1. 基本原理:1.1 桥路平衡原理:西林电桥利用桥路平衡原理来测量待测元件的参数。
当电桥中各支路的电阻、电容或者电感相等时,电桥达到平衡状态,此时电桥输出为零。
通过调节电桥中的某一支路,可以测量待测元件的参数值。
1.2 桥臂比较法:西林电桥中的桥臂比较法是一种常用的测量方法。
通过将待测元件与已知元件组成电桥,通过比较两者的电阻、电容或者电感值,可以得到待测元件的参数。
1.3 桥路平衡条件:西林电桥中的桥路平衡条件是指当桥路中各支路电阻、电容或者电感满足特定条件时,电桥达到平衡状态。
这一条件可以通过调节电桥中的电阻或者电容值来实现。
2. 测量方法:2.1 电阻测量:西林电桥可以用于测量电阻值。
通过将待测电阻与已知电阻组成电桥,通过调节已知电阻的值,使电桥输出为零,从而得到待测电阻的值。
2.2 电容测量:西林电桥可以用于测量电容值。
通过将待测电容与已知电容组成电桥,通过调节已知电容的值,使电桥输出为零,从而得到待测电容的值。
2.3 电感测量:西林电桥可以用于测量电感值。
通过将待测电感与已知电感组成电桥,通过调节已知电感的值,使电桥输出为零,从而得到待测电感的值。
3. 应用领域:3.1 电子工程:西林电桥在电子工程领域中被广泛应用,用于测量电路中的各种元件参数,如电阻、电容和电感等。
3.2 物理实验:西林电桥在物理实验中也有重要应用,用于测量材料的电阻率、介电常数等物理参数。
3.3 生物医学:西林电桥在生物医学领域中用于测量生物组织的电阻和电容等参数,对于研究生物电学特性具有重要意义。
4. 优点:4.1 精度高:西林电桥采用平衡测量原理,具有较高的测量精度,可以满足精密测量的需求。
4.2 灵便性强:西林电桥可以根据待测元件的不同特性,选择不同的测量方法和参数,具有较强的适应性和灵便性。
电子经纬仪的基本原理电子经纬仪(Electronic Theodolite)是一种用于测量地表点的平面角度的仪器。
它是传统经纬仪的现代化升级版本,利用了电子技术来进行测量和记录,具有更高的精确度和便捷性。
电子经纬仪的基本原理可以概括为以下几个方面:1.光学测量原理:电子经纬仪通过光学测量技术来测量目标点的角度。
它采用了一条基线和两个目标点之间的目标线,通过测量目标线上两个点的角度差来计算目标点的角度。
仪器上配备了一对望远镜,每个望远镜都具有水平和垂直的调节装置,可以通过调节望远镜的平台使其准确指向目标。
光路经过物镜和目标点后经过目镜被观测人员观察。
目镜可以通过水平和垂直的调节装置进行精确定位,以便准确测量角度。
2.角度测量原理:通过望远镜的调节装置和望远镜平台的水平和垂直旋转,可以测量目标点与仪器基线的角度。
测量过程中,仪器会发出一个激光束或者红外线,通过与目标点的反射或接收,并反射或接收到仪器上的探测器。
利用仪器上的光电装置将接收到的信号转换成电信号并进行处理,以获得目标点与仪器基线的角度差。
3.距离测量原理:电子经纬仪还可以通过测量目标点与仪器之间的距离来计算目标点的位置。
它采用了激光测距或者电磁波测距技术来进行测量。
通过向目标点发出激光束或者电磁波,并接收到目标点反射或者散射的信号,计算出信号的时间差或者速度差,从而得到目标点与仪器之间的距离。
4.数据处理原理:电子经纬仪不仅可以测量角度和距离,还可以通过电子技术来进行数据处理和分析。
仪器上配备了内置的计算机和数据存储器,可以将测量结果进行数字化处理,并进行各种统计和分析。
测量结果可以通过仪器上的显示屏进行实时显示,并可以通过连接计算机进行数据传输和进一步处理。
总结来说,电子经纬仪通过光学测量技术来测量角度,并通过激光测距或者电磁波测距技术来测量距离。
它具有高精度、便捷性和数据存储处理功能,广泛应用于地质测量、建筑工程和地质勘探等领域。
实验一常用电子仪器的使用一、实验目的1.学会万用表的使用方法;2.学会用示波器测试电压波形、幅度、频率的基本方法;3.学会正确调节函数信号发生器频率、幅度的方法;4.学会交流毫伏表的使用方法等。
二、实验仪器1.DS-5000系列数字示波器;2.TH—SG10型数字合成信号发生器;3.FLUKE-15B数字万用表;4.智能真有效值交流数字毫伏表;三、预习要点在电子技术实验中,经常使用的电子仪器示波器、信号发生器、万用表、交流毫伏表等,在实验台上,与电子电路相互连接,可以完成对电子电路的各种测试。
在实验中要对各种电子仪器进行综合使用,可按照信号的流向,以连线简捷,调节顺手,观察和读数方便的原则合理布局。
接线时注意各仪器的公共接地端应连接在一起,称为共地。
四、实验内容及步骤1.数字万用表的使用FLUKE-15B(福禄克)数字万用表可以用来测量交直流电压和电流、电阻、电容、二极管正向压降等。
使用时要注意黑表笔接“COM”。
电表有手动和自动量程两个选择。
在自动量程模式内,电表会为检测到的输入选择最佳量程。
你可以手动选择按“RANGE”来改变自动量程。
要退出手动选择只要按住“RANGE”两秒种即可。
★在实验台上直流稳压电源区分别测量下+5V、-5V、+12V、-12V和0~35V三组电源的电压值。
2.TH-SG10型数字合成信号发生器本仪器具有输出函数信号、调频、FSK、PSK、频率扫描等信号的功能,输出波形有正弦波、方波和TTL波。
频率范围为10mH Z~10MH Z,分辨率为1μH Z,频率误差≤±5×10-5 。
幅度范围为2mV~20V P—P(高阻)、 1mV~10V P—P(50Ω),最高分辨率为2μV P—P(高阻)、1μV P-P(50Ω)其中V P—P表示为电压的峰-峰值。
例如,设置输出“20mV P—P ,10KHz)正弦信号的步骤如下:1)打开电源;2)按下“频率”按键→由右侧数码键盘输入“1、0”→按下单位按键“调制/KHz”,此时,屏幕显示“10KHz ”;3)按下“幅度”按键→由右侧数码键盘输入“2、0”→按下单位按键“偏移/mV”,此时,屏幕显示“20mV P—P”;4)按下“波形”键,选择输出正弦波,此时,屏幕显示为正弦波形符号。
26种仪器分析的原理及谱图方法大全1.紫外吸收光谱 UV分析原理:吸收紫外光能量,引起分子中电子能级的跃迁谱图的表示方法:相对吸收光能量随吸收光波长的变化提供的信息:吸收峰的位置、强度和形状,提供分子中不同电子结构的信息2.荧光光谱法 FS分析原理:被电磁辐射激发后,从最低单线激发态回到单线基态,发射荧光谱图的表示方法:发射的荧光能量随光波长的变化提供的信息:荧光效率和寿命,提供分子中不同电子结构的信息3.红外吸收光谱法 IR分析原理:吸收红外光能量,引起具有偶极矩变化的分子的振动、转动能级跃迁谱图的表示方法:相对透射光能量随透射光频率变化提供的信息:峰的位置、强度和形状,提供功能团或化学键的特征振动频率4.拉曼光谱法 Ram分析原理:吸收光能后,引起具有极化率变化的分子振动,产生拉曼散射谱图的表示方法:散射光能量随拉曼位移的变化提供的信息:峰的位置、强度和形状,提供功能团或化学键的特征振动频率5.核磁共振波谱法 NMR分析原理:在外磁场中,具有核磁矩的原子核,吸收射频能量,产生核自旋能级的跃迁谱图的表示方法:吸收光能量随化学位移的变化提供的信息:峰的化学位移、强度、裂分数和偶合常数,提供核的数目、所处化学环境和几何构型的信息6.电子顺磁共振波谱法 ESR分析原理:在外磁场中,分子中未成对电子吸收射频能量,产生电子自旋能级跃迁谱图的表示方法:吸收光能量或微分能量随磁场强度变化提供的信息:谱线位置、强度、裂分数目和超精细分裂常数,提供未成对电子密度、分子键特性及几何构型信息7.质谱分析法 MS分析原理:分子在真空中被电子轰击,形成离子,通过电磁场按不同m/e分离谱图的表示方法:以棒图形式表示离子的相对峰度随m/e的变化提供的信息:分子离子及碎片离子的质量数及其相对峰度,提供分子量,元素组成及结构的信息8.气相色谱法 GC分析原理:样品中各组分在流动相和固定相之间,由于分配系数不同而分离谱图的表示方法:柱后流出物浓度随保留值的变化提供的信息:峰的保留值与组分热力学参数有关,是定性依据;峰面积与组分含量有关9.反气相色谱法 IGC分析原理:探针分子保留值的变化取决于它和作为固定相的聚合物样品之间的相互作用力谱图的表示方法:探针分子比保留体积的对数值随柱温倒数的变化曲线提供的信息:探针分子保留值与温度的关系提供聚合物的热力学参数10.裂解气相色谱法 PGC分析原理:高分子材料在一定条件下瞬间裂解,可获得具有一定特征的碎片谱图的表示方法:柱后流出物浓度随保留值的变化提供的信息:谱图的指纹性或特征碎片峰,表征聚合物的化学结构和几何构型11.凝胶色谱法 GPC分析原理:样品通过凝胶柱时,按分子的流体力学体积不同进行分离,大分子先流出谱图的表示方法:柱后流出物浓度随保留值的变化提供的信息:高聚物的平均分子量及其分布12.热重法 TG分析原理:在控温环境中,样品重量随温度或时间变化谱图的表示方法:样品的重量分数随温度或时间的变化曲线提供的信息:曲线陡降处为样品失重区,平台区为样品的热稳定区13.热差分析 DTA分析原理:在控温环境中,样品重量随温度或时间变化谱图的表示方法:样品的重量分数随温度或时间的变化曲线提供的信息:曲线陡降处为样品失重区,平台区为样品的热稳定区14.示差扫描量热分析 DSC分析原理:样品与参比物处于同一控温环境中,记录维持温差为零时,所需能量随环境温度或时间的变化谱图的表示方法:热量或其变化率随环境温度或时间的变化曲线提供的信息:提供聚合物热转变温度及各种热效应的信息15.静态热―力分析 TMA分析原理:样品在恒力作用下产生的形变随温度或时间变化谱图的表示方法:样品形变值随温度或时间变化曲线提供的信息:热转变温度和力学状态16.动态热―力分析 DMA分析原理:样品在周期性变化的外力作用下产生的形变随温度的变化谱图的表示方法:模量或tgδ随温度变化曲线提供的信息:热转变温度模量和tgδ17.透射电子显微术 TEM分析原理:高能电子束穿透试样时发生散射、吸收、干涉和衍射,使得在相平面形成衬度,显示出图象谱图的表示方法:质厚衬度象、明场衍衬象、暗场衍衬象、晶格条纹象、和分子象提供的信息:晶体形貌、分子量分布、微孔尺寸分布、多相结构和晶格与缺陷等18.扫描电子显微术 SEM分析原理:用电子技术检测高能电子束与样品作用时产生二次电子、背散射电子、吸收电子、X射线等并放大成象谱图的表示方法:背散射象、二次电子象、吸收电流象、元素的线分布和面分布等提供的信息:断口形貌、表面显微结构、薄膜内部的显微结构、微区元素分析与定量元素分析等19.原子吸收AAS原理:通过原子化器将待测试样原子化,待测原子吸收待测元素空心阴极灯的光,从而使用检测器检测到的能量变低,从而得到吸光度。
万用表测电压原理简介万用表是一种常用的电子测量仪器,可以用于测量电压、电流和电阻等电学参数。
在实际应用中,测量电压是最为常见和基本的操作之一。
本文将介绍万用表测量电压的原理及操作步骤。
原理万用表测量电压的原理是基于欧姆定律和伏安定律的。
欧姆定律表示电流与电压之间的关系,伏安定律表示电压、电流和电阻之间的关系。
根据欧姆定律,电流(I)等于电压(V)除以电阻(R),即I = V / R。
当电阻不变时,电流与电压成正比关系。
因此,通过测量电流就可以间接地测量电压。
在万用表中,通常使用电流测量档位进行电压测量。
当万用表测量电压时,电流档位将串联在电路中,从而使电流流过电压测量档位,进而通过测量电流来计算电压。
操作步骤下面是使用万用表测量电压的一般操作步骤:步骤一:准备工作•打开万用表开关,并选择电压测量档位。
通常有直流电压(DCV)和交流电压(ACV)两个选项。
•确保选择的测量档位适合要测量的电压范围。
如果电压超过所选档位的测量范围,可能会损坏万用表。
步骤二:接线•确保待测电路处于断电状态,并确保测量仪器与待测电路之间没有短路或其他导通问题。
•将万用表的红色(正)测量引线连接到待测电路的正极或正端,将黑色(负)测量引线连接到待测电路的负极或负端。
步骤三:测量•打开待测电路的电源,使电流流经待测电路。
•在测量过程中,万用表的显示屏将显示待测电路的电压值。
步骤四:完成测量•等待显示屏稳定后,记录所测得的电压值。
•关闭待测电路的电源,并关闭万用表的开关。
注意事项在使用万用表测量电压时,需要注意以下事项:•在选择测量档位时,要确保所选档位的测量范围能够覆盖待测电路的电压值。
•在接线时,要确保测量引线正确连接到待测电路的正负极。
•在打开待测电路的电源之前,要确保测量引线接线正确,并且万用表的开关处于关闭状态。
•在测量过程中,要注意不要触碰测量引线的金属部分,以免发生触电事故。
•在测量完成后,要关闭待测电路的电源,并关闭万用表的开关。
电子测量仪器的原理与测量方法随着科学技术的发展,电子测量仪器的应用日益广泛。
电子测量仪器是指通过电子技术手段,在测量过程中使用电流、电压、电阻、频率等电学量或者磁学量等,来进行各种物理量的测量。
电子测量仪器可以对信号进行采集、转化、处理及显示、存储等多个步骤,为工程领域提供了很多便利。
1. 电子测量仪器的基本原理电子测量仪器的基本原理是利用某个物理量的变化来周期性的改变一定的输入电量,使输出电信号成为同频率的交流信号,再进行测量对于其输入输出关系的测量。
比如,当利用一个电桥来测量电阻时,我们可以在电路中加入一些可调的电源,然后细调使得电桥平衡,此时电桥的电势差为零,输出电路中的电压也相对稳定。
然后通过电压和电流的值的变化,来计算被测量物质的阻值。
2. 常见的电子测量仪器(1)示波器示波器是测量电压和电流交流信号的仪器,它可以将电压、电流波形显示在屏幕上。
示波器可分为模拟示波器和数字示波器。
模拟示波器是采用示波管或阴极射线管的量子式电压和电流测量仪器,经过扫描电路,它可以将被测量波形在屏幕上显示出来;数字示波器是采用数字技术实现测量和显示的仪器,它具有高速、大容量、全数字处理等特点。
(2)多用表多用表也称为万用表,是一种便携式通用的电子测试设备。
多用表可以测量直流电、交流电、电阻、电容、频率、温度等多项指标。
经过一段时间的发展,多用表的功能越来越强大,可以满足各类用户的不同需求。
(3)信号发生器信号发生器是一种仪器,可以产生一定的电信号,并在特定波形、频率条件下发射。
信号发生器可分为模拟信号发生器和数字信号发生器。
模拟信号发生器可以产生连续波或调制信号,数字信号发生器一般用于产生数字脉冲和数字码型信号。
3. 电子测量仪器的测量方法(1)使用电桥进行测量电桥是一种非常常用的电学测量器件,主要用于测量电阻、电容、电感等物理量。
当待测样品两端的电位差为零时,我们可以认为测得的值即为待测量的值。
例如测量电阻,可以通过四根线连接被测电阻、电源,以及电桥多个电阻桥臂,当电桥平衡时,被测电阻的阻值就可以通过公式计算得出。
附录一:常用电子仪器原理及使用简介示波器、函数发生器、电子电压表和直流稳压电源是电子技术工作人员最常使用的电子仪器。
本章主要介绍它们的基本组成、工作原理及使用方法。
尽管本章仅介绍了部分产品型号,但其他型号产品大同小异,读者不难掌握它们的使用方法。
1.1示波器示波器是利用示波管内电子射线的偏转,在荧光屏是显示出电信号波形的仪器。
它是一种综合性的电信号测试仪器,其主要特点是:a不仅显示电信号的波形,而且还可以测量电信号的幅度、周期、频率和相位等;b测量灵敏度高、过载能力强;c输入阻抗高。
因此示波器是一种应用非常广泛的测量仪器。
示波器按照用途和特点可以分为:(1)通用示波器它是根据波形显示基本原理而构成的示波器。
(2)取样示波器它是先将高频信号取样,变为波形和原信号相似的低频信号,再应用基本原理显示波形的示波器。
与通用示波器相比,取样示波器具有频带极宽的优点。
(3)记忆与存储示波器这两种示波器均有存储信息的功能,前者是采用记忆示波管,后者是采用数字存储器来存储信息。
(4)专用示波器为满足特殊需要而设计的示波器,如电视示波器、高压示波器等。
(5)智能示波器这种示波器内采用了微处理器,具有自动操作、数字化处理、存储及显示等功能。
它是当前发展起来的新型示波器,也是示波器发展的方向。
本节仅对目前最普遍、最常使用的通用示波器加以介绍。
1.1.1 示波器的组成及工作原理1)示波器的组成示波器主要由Y轴(垂直)放大器、X轴(水平)放大器、触发器、扫描发生器、示波管及电源六部分组成,其方框图如附图1所示。
示波管是示波器的核心。
它的作用是把所观察的信号电压变成发光图形。
示波管的构造如附图2所示,它主要由电子枪、偏转系统和荧光屏三部分组成。
电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成。
灯丝通电时加热阳极,使阴极发射出电子。
第一阳极和第二阳极分别加有相对于阴极为数百和数千伏的正电位,使得阴极发射的电子聚焦成一束。
并且获得加速,电子束射到荧光屏上就产生光点。
