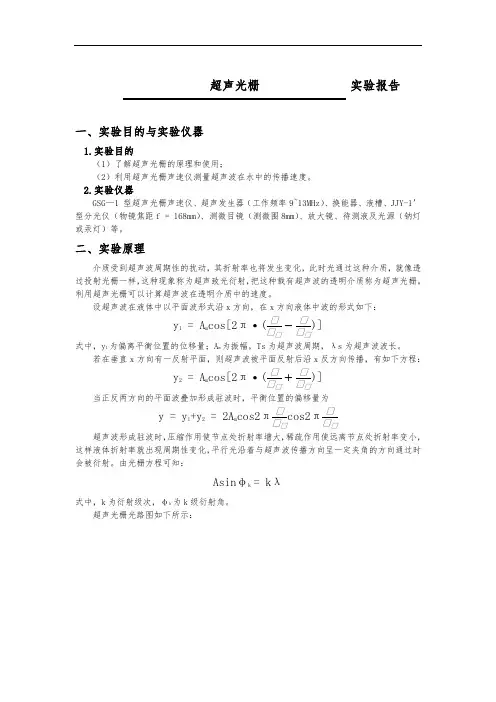

一、实验目的与实验仪器1.实验目的(1)了解超声光栅的原理和使用;(2)利用超声光栅声速仪测量超声波在水中的传播速度。
2.实验仪器GSG—1 型超声光栅声速仪、超声发生器(工作频率9~13MHz)、换能器、液槽、JJY-1’型分光仪(物镜焦距f = 168mm)、测微目镜(测微范围8mm)、放大镜、待测液及光源(钠灯或汞灯)等。
二、实验原理介质受到超声波周期性的扰动,其折射率也将发生变化,此时光通过这种介质,就像透过投射光栅一样,这种现象称为超声致光衍射,把这种载有超声波的透明介质称为超声光栅。
利用超声光栅可以计算超声波在透明介质中的速度。
设超声波在液体中以平面波形式沿x方向,在x方向液体中波的形式如下:y1 = A m cos[2π·(tT s −xλs)]式中,y1为偏离平衡位置的位移量;A m为振幅,Ts为超声波周期,λs为超声波波长。
若在垂直x方向有一反射平面,则超声波被平面反射后沿x反方向传播,有如下方程:y2 = A m cos[2π·(tT s +xλs)]当正反两方向的平面波叠加形成驻波时,平衡位置的偏移量为y = y1+y2 = 2A m cos2πxλs cos2πtT s超声波形成驻波时,压缩作用使节点处折射率增大,稀疏作用使远离节点处折射率变小,这样液体折射率就出现周期性变化,平行光沿着与超声波传播方向呈一定夹角的方向通过时会被衍射。
由光栅方程可知:Asinφk = kλ式中,k为衍射级次,φk为k级衍射角。
超声光栅光路图如下所示:超声光栅实验报告在右侧望远镜中可观察到衍射条纹。
从上图中几何关系可知:tanφk = l kf当φk很小时,有sinφk = l kf式中,lk为零级衍射到k级衍射之间的距离,f为透镜焦距,则超声波波长为A = kλsinφk = kλfl k超声波在液体中传播速度为v = Aν = kλfl k ·ν = λfνΔl k式中,ν是换能器共振频率,Δl k为同一波长光相邻衍射级别衍射条纹间距。
超声光栅实验报告数据(共6篇)实验一超声光栅实验表明,声波是能够通过软组织和液体的,因为声波经过液体后,其频率不受影响。
因此,声波成为医学诊断领域最重要的手段之一。
本实验的目的是研究利用超声光栅进行超声波的干涉测量。
我们使用一个超声波发生器,将超声波发射至水槽中的另一个超声波接收器处。
在发射时,我们使用一个移动彩色条形图形装置,以获得超声波的移动干涉条纹,这一现象证明声波存在波动性。
通过对实验数据的处理,我们得到了干涉条纹的波长为121.03μm。
这一结果准确地说明了波长的概念,在超声光栅中,声波作为波动的媒介,在过程中具有波动性。
本实验是对超声光栅进行干涉实验研究的。
我们使用干涉仪器对激光光源和超声波光源进行干涉,获得光强分布曲线,获得了光强分布的相位差和光强分布的和平方。
实验结果表明,如果超声波光源与光源的光强分布不同,那么光强分布曲线将不同,并且波幅也会发生改变。
同时还发现,当两个光源的光强分布相同时,光强分布的干涉图也会相同。
本实验是研究超声波在双晶的干涉衍射中的应用。
我们使用超声波进行干涉衍射实验,发现了超声波的衍射效应。
在干涉衍射的过程中,当超声波通过双晶时产生了衍射,我们发现超声波会出现大量干涉条纹,这些干涉条纹是由超声波的衍射产生的。
同时,我们还发现干涉衍射效应是可以被控制的,因此可以通过调整叉栅的间距和双晶的方向来控制干涉条纹的数量和位置。
超声光栅实验表明,在介质中传输的声波会发生折射和反射现象。
本实验就是利用超声波的折射现象,研究了声波在不同介质中的折射率。
通过对不同介质中的声波传输进行实验,我们发现不同介质之间的折射率存在巨大的差异,这是因为不同介质的物理结构和物理性质不同。
同时,我们还发现折射率可以通过改变介质的相对密度和温度来调节。
本实验的目的是研究利用超声光栅的多路径衍射和干涉现象,测量介质中的声速。
我们在实验中使用了超声波发射器和接收器,测量同一位置的多条声波路径上的信号。

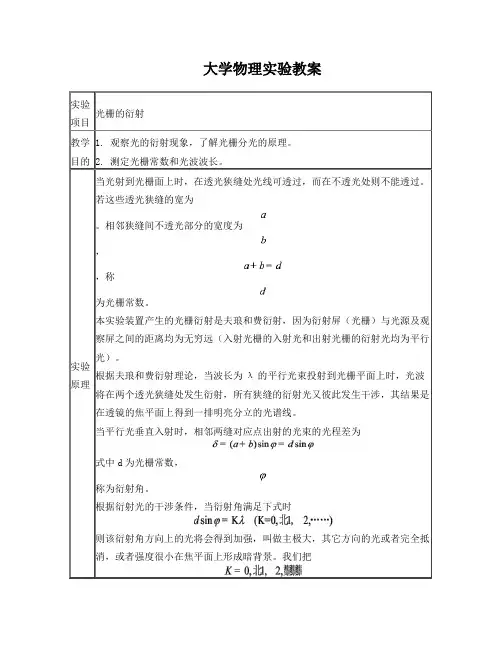

大学物理实验教案实验项目光栅的衍射教学目的1. 观察光的衍射现象,了解光栅分光的原理。
2. 测定光栅常数和光波波长。
实验原理当光射到光栅面上时,在透光狭缝处光线可透过,而在不透光处则不能透过。
若这些透光狭缝的宽为。
相邻狭缝间不透光部分的宽度为,,称为光栅常数。
本实验装置产生的光栅衍射是夫琅和费衍射,因为衍射屏(光栅)与光源及观察屏之间的距离均为无穷远(入射光栅的入射光和出射光栅的衍射光均为平行光)。
根据夫琅和费衍射理论,当波长为λ的平行光束投射到光栅平面上时,光波将在两个透光狭缝处发生衍射,所有狭缝的衍射光又彼此发生干涉,其结果是在透镜的焦平面上得到一排明亮分立的光谱线。
当平行光垂直入射时,相邻两缝对应点出射的光束的光程差为式中d为光栅常数,称为衍射角。
根据衍射光的干涉条件,当衍射角满足下式时则该衍射角方向上的光将会得到加强,叫做主极大,其它方向的光或者完全抵消,或者强度很小在焦平面上形成暗背景。
我们把时所对应的主极大分别称为中央(0级)极大,正负第一级极大,正负第二级极大,……。
如果入射光不是单色光,而是包含几种波长的光,对于同一级次光的波长λ不同,其衍射角也各不相同,于是复色光将被分解,从而在不同的地方形成不同颜色的光谱线。
但是,在中央主极大位置上,即K=0,处,各颜色的光仍重叠在一起,形成中央明条纹。
在中央条纹两侧对称分布着级光谱,各级光谱线都按波长大小的顺序依次排列成一组彩色谱线,对同一级谱线来说,λ越大,衍射角也越大,λ越小,越小,即彩色谱线排列是长波谱线在外侧,短波谱线在内侧。
如果用分光计测出,则当λ已知时d可求,当d已知时λ可求。
衍射角为其中为望远镜对准所要测定的正级谱线时,A,B两游标读数。
为望远镜对准所要测定的负级谱线时,A,B两游标读数。
教学重点与难点重点:1. 分光计的调节(望远镜调焦、望远镜光轴调节、平行光管调节等);2. 光栅放置位置的要求;3. 衍射角测量方法。
难点:1. 分光计调节;2. 游标盘读数。

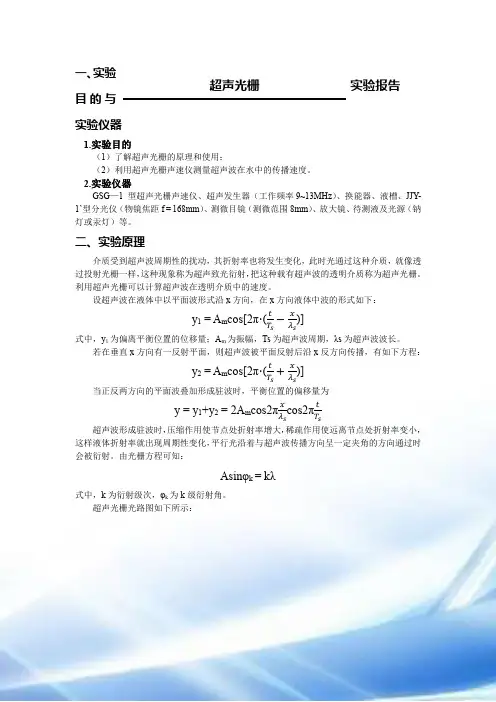

一、实验目的与实验仪器1.实验目的(1)了解超声光栅的原理和使用;(2)利用超声光栅声速仪测量超声波在水中的传播速度。
2.实验仪器GSG—1 型超声光栅声速仪、超声发生器(工作频率9~13MHz)、换能器、液槽、JJY-1’型分光仪(物镜焦距f = 168mm)、测微目镜(测微围8mm)、放大镜、待测液及光源(钠灯或汞灯)等。
二、实验原理介质受到超声波周期性的扰动,其折射率也将发生变化,此时光通过这种介质,就像透过投射光栅一样,这种现象称为超声致光衍射,把这种载有超声波的透明介质称为超声光栅。
利用超声光栅可以计算超声波在透明介质中的速度。
设超声波在液体中以平面波形式沿x方向,在x方向液体中波的形式如下:y1 = A m cos[2π·(tt t −tt t)]式中,y1为偏离平衡位置的位移量;A m为振幅,Ts为超声波周期,λs为超声波波长。
若在垂直x方向有一反射平面,则超声波被平面反射后沿x反方向传播,有如下方程:y2 = A m cos[2π·(tt t +tt t)]当正反两方向的平面波叠加形成驻波时,平衡位置的偏移量为y = y1+y2 = 2A m cos2πtt t cos2πtt t超声波形成驻波时,压缩作用使节点处折射率增大,稀疏作用使远离节点处折射率变小,这样液体折射率就出现周期性变化,平行光沿着与超声波传播方向呈一定夹角的方向通过时会被衍射。
由光栅方程可知:A sinφk = kλ式中,k为衍射级次,φk为k级衍射角。
超声光栅光路图如下所示:超声光栅实验报告在右侧望远镜中可观察到衍射条纹。
从上图中几何关系可知:tanφk = t tt当φk很小时,有sinφk = t tt式中,lk为零级衍射到k级衍射之间的距离,f为透镜焦距,则超声波波长为A = ttsin t t = tttt t超声波在液体中传播速度为v = Aν = tttt t ·ν = tttΔt t式中,ν是换能器共振频率,Δt t为同一波长光相邻衍射级别衍射条纹间距。

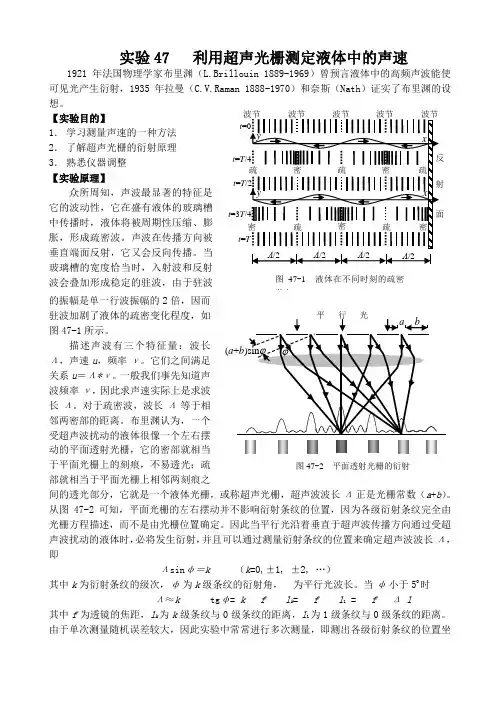

实验47 利用超声光栅测定液体中的声速1921年法国物理学家布里渊(L.Brillouin 1889-1969)曾预言液体中的高频声波能使可见光产生衍射,1935年拉曼(C.V.Raman 1888-1970)和奈斯(Nath )证实了布里渊的设想。
【实验目的】1. 学习测量声速的一种方法 2. 了解超声光栅的衍射原理3. 熟悉仪器调整【实验原理】 众所周知,声波最显著的特征是它的波动性,它在盛有液体的玻璃槽中传播时,液体将被周期性压缩、膨胀,形成疏密波。
声波在传播方向被垂直端面反射,它又会反向传播。
当玻璃槽的宽度恰当时,入射波和反射波会叠加形成稳定的驻波,由于驻波的振幅是单一行波振幅的2倍,因而驻波加剧了液体的疏密变化程度,如图47-1所示。
描述声波有三个特征量:波长Λ,声速u ,频率ν。
它们之间满足关系u =Λ*ν。
一般我们事先知道声波频率ν,因此求声速实际上是求波长Λ。
对于疏密波,波长Λ等于相邻两密部的距离。
布里渊认为,一个受超声波扰动的液体很像一个左右摆动的平面透射光栅,它的密部就相当于平面光栅上的刻痕,不易透光;疏部就相当于平面光栅上相邻两刻痕之间的透光部分,它就是一个液体光栅,或称超声光栅,超声波波长Λ正是光栅常数(a +b )。
从图47-2可知,平面光栅的左右摆动并不影响衍射条纹的位置,因为各级衍射条纹完全由光栅方程描述,而不是由光栅位置确定。
因此当平行光沿着垂直于超声波传播方向通过受超声波扰动的液体时,必将发生衍射,并且可以通过测量衍射条纹的位置来确定超声波波长Λ,即Λsin φ=k (k =0,±1, ±2, …)其中k 为衍射条纹的级次,φ为k 级条纹的衍射角,为平行光波长。
当φ小于50时Λ≈k tg φ= k f l k = f l 1 = f Δ l其中f 为透镜的焦距,l k 为k 级条纹与0级条纹的距离,l 1为1级条纹与0级条纹的距离。
由于单次测量随机误差较大,因此实验中常常进行多次测量,即测出各级衍射条纹的位置坐a b ϕ(a +b )sin ϕa b平 行 光 图47-2 平面透射光栅的衍射 图47-1 液体在不同时刻的疏密发布波节 t =3T /4反 射面 x y yx t =0t =T /4t =T /2 t =T 密 疏 疏 密 疏密 疏 密 疏 密 波节 波节 波节 Λ/2 Λ/2 Λ/2 Λ/2 波节标,然后采用逐差法求出各级衍射条纹的平均间隔Δ l,用Δ l代替l1。

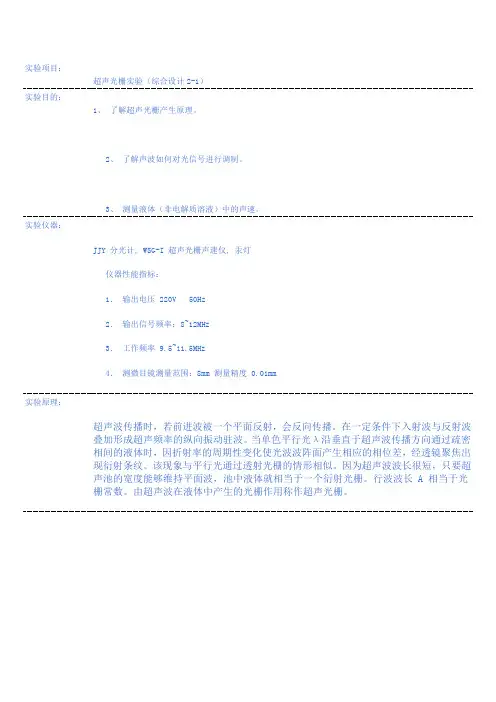

实验项目: 实验目的:超声光栅实验(综合设计 2-1) 1、 了解超声光栅产生原理。
2、 了解声波如何对光信号进行调制。
实验仪器: 实验原理:3、 测量液体(非电解质溶液)中的声速。
JJY 分光计, WSG-I 超声光栅声速仪, 汞灯 仪器性能指标: 1. 输出电压 220V 50Hz 2. 输出信号频率:8~12MHz 3. 工作频率 9.5~11.5MHz 4. 测微目镜测量范围:8mm 测量精度 0.01mm超声波传播时,若前进波被一个平面反射,会反向传播。
在一定条件下入射波与反射波 叠加形成超声频率的纵向振动驻波。
当单色平行光λ 沿垂直于超声波传播方向通过疏密 相间的液体时,因折射率的周期性变化使光波波阵面产生相应的相位差,经透镜聚焦出 现衍射条纹。
该现象与平行光通过透射光栅的情形相似。
因为超声波波长很短,只要超 声池的宽度能够维持平面波,池中液体就相当于一个衍射光栅。
行波波长 A 相当于光 栅常数。
由超声波在液体中产生的光栅作用称作超声光栅。
当满足声光喇曼-奈斯衍射条件<<1 时,该衍射相似于平面光栅衍射,可得如下光栅方程:(式中 k 为衍射级次, 为衍射角)当 很小时有: 其中 为衍射光谱零级至 k 级的距离;f 为望远镜物镜焦距。
所以超声波波长:实验步骤:超声波在液体中传播的声速: V=Av= 率, 为同一色光衍射条纹间距λ 为光波波长, 为振荡器和锆钛酸铅陶瓷片的共振频1、分光计调整至待测状态:用自准直法调节望远镜聚焦于无穷远、望远镜光轴与分光计主轴垂直、平行 光管与望远镜同轴并出射平行光,观察望远镜光轴与载物台台面平行。
目镜调焦使看清分划板刻线,并 以平行光管出射的平行光为准,调节望远镜使观察到的狭缝清晰,狭缝应调至最小,实验过程中无需调 节;2、采用低压汞灯作光源,汞灯波长λ (其不确定度忽略不计)分别为:蓝光 435.8nm,绿光 546.1nm, 黄光 578.0nm(双黄线平均波长)。

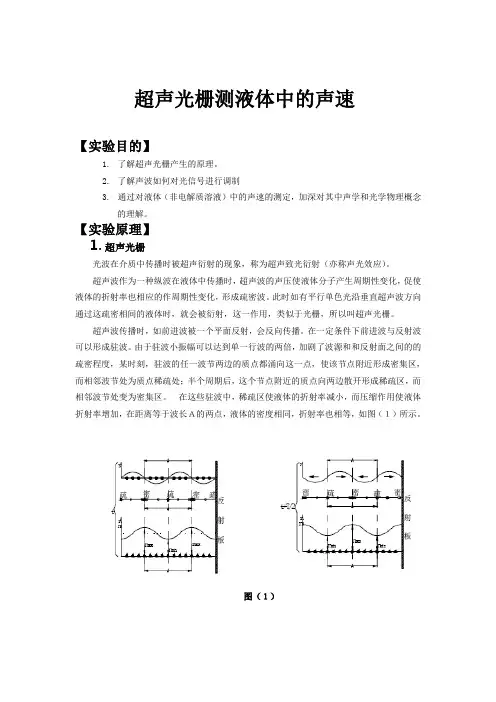

超声光栅测液体中的声速【实验目的】1.了解超声光栅产生的原理。
2.了解声波如何对光信号进行调制3.通过对液体(非电解质溶液)中的声速的测定,加深对其中声学和光学物理概念的理解。
【实验原理】1.超声光栅光波在介质中传播时被超声衍射的现象,称为超声致光衍射(亦称声光效应)。
超声波作为一种纵波在液体中传播时,超声波的声压使液体分子产生周期性变化,促使液体的折射率也相应的作周期性变化,形成疏密波。
此时如有平行单色光沿垂直超声波方向通过这疏密相间的液体时,就会被衍射,这一作用,类似于光栅,所以叫超声光栅。
超声波传播时,如前进波被一个平面反射,会反向传播。
在一定条件下前进波与反射波可以形成驻波。
由于驻波小振幅可以达到单一行波的两倍,加剧了波源和和反射面之间的的疏密程度,某时刻,驻波的任一波节两边的质点都涌向这一点,使该节点附近形成密集区,而相邻波节处为质点稀疏处;半个周期后,这个节点附近的质点向两边散开形成稀疏区,而相邻波节处变为密集区。
在这些驻波中,稀疏区使液体的折射率减小,而压缩作用使液体折射率增加,在距离等于波长A的两点,液体的密度相同,折射率也相等,如图(1)所示。
图(1)2.超声光栅册液体中的声速如图2(a)所示,在透明介质中,有一束超声波沿方向传播,另一束平行光垂直于超声波传播方向(方向)入射到介质中,当光波从声束区中出射时,就会产生衍射现象。
图2实际上由于声波是弹性纵波,它的存在会使介质(如纯水)密度在时间和空间上发生周期性变化如图2(a),即()。
ρρ=t z ,+)2sin(Z A t S πωρ-∆ (1-1)式中:z 是沿声波传播方向的空间坐标,是t 时刻z 处的介质密度,为没有超声波存在时的介质密度,叫是超声波的角频率,A是超声波波长,是密度变化的幅度。
因此介质的折射率随之发生相应变化,即()。
n t z n =,+)2sin(Z A t n S πω-∆ (1-2)式中:为平均折射率,为折射率变化的幅度。
光栅衍射与超声光栅实验报告一、实验目的本实验旨在通过光栅衍射与超声光栅的实验,掌握光学干涉和衍射的基本原理,了解超声波的基本特性,并掌握超声光栅的工作原理。
二、实验原理1. 光栅衍射光栅是由许多平行等距的透明或不透明条纹组成,当入射光线通过光栅时,会发生衍射现象。
在垂直于条纹方向上观察,则会出现一系列亮暗相间的条纹。
这些条纹称为衍射条纹,它们是由入射光经过不同路径差后叠加而成。
2. 超声波超声波是指频率高于20kHz的机械波。
它具有穿透力强、反射性能好、传播速度快等特点,在医学、工业等领域有广泛应用。
3. 超声光栅超声光栅是利用超声波在介质中传播时所产生的周期性压缩膨胀作用来形成一种类似于光学中衍射格子的装置。
当超声波通过介质时,会在介质中形成一系列压缩膨胀的波形,这些波形相互叠加形成了一个周期性的压缩膨胀序列,即超声光栅。
三、实验步骤1. 光栅衍射实验a. 将光源置于光栅的一侧,调整光源位置和角度使得入射光线垂直于光栅表面。
b. 在距离光源较远的位置放置屏幕,调整屏幕位置使得衍射条纹清晰可见。
c. 更换不同间距和条纹数的光栅,观察衍射条纹的变化。
2. 超声光栅实验a. 将超声发生器连接至超声探头,并将探头放置在水中。
b. 将激励信号输入超声发生器,并调节频率和振幅使得超声波在水中传播。
c. 在水中放置一个透明平板,并观察通过平板后形成的超声光栅。
四、实验结果与分析1. 光栅衍射实验结果通过观察不同间距和条纹数的光栅,在垂直于条纹方向上可以看到一系列亮暗相间的条纹。
当光栅间距增大时,衍射条纹间距也随之增大;当光栅条纹数增多时,衍射条纹也会变得更加密集。
2. 超声光栅实验结果通过观察透明平板后形成的超声光栅,可以看到一系列周期性的压缩膨胀序列。
这些序列是由超声波在水中传播时所产生的压缩膨胀作用形成的。
五、实验总结通过本次实验,我们掌握了光学干涉和衍射的基本原理,了解了超声波的基本特性,并掌握了超声光栅的工作原理。

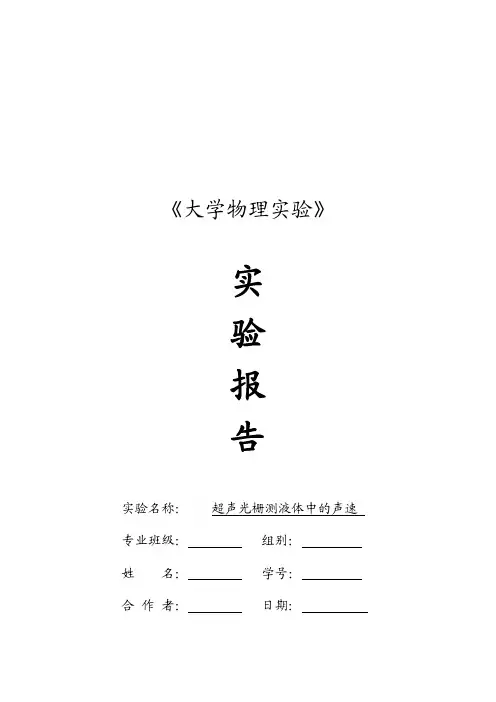

实验报告实验名称:超声光栅测液体中的声速专业班级:组别:姓名:学号:合作者:日期:2.根据表1中的测量数据得表2表2衍射条纹的平均间距与对应的声速mm/x ∆30--x x 21--x x 12--x x 03x x -x∆)s (m -1⋅υ)s (m 1-⋅声V 黄(y) 2.189 2.190 2.162 2.0810.71851427.741430.62绿(g) 2.027 2.041 2.000 2.0160.67371438.65蓝(b)1.6681.6171.6401.5860.54261425.46(1)声V 的计算过程)s (m 74.1427100.7185101701010.4410578.03--36-9=⨯⨯⨯⨯⨯⨯=∆=y y x f νλv )s (m 1438.65100.6737101701010.4410546.13--36-9=⨯⨯⨯⨯⨯⨯=∆=g x f νλg v )s m 1425.46(100.5426101701010.4410435.83--36-9=⨯⨯⨯⨯⨯⨯=∆=b b x f νλv )s m (62.430131425.461438.651427.743=++=++=b g y v v v V (2)V U 的计算过程z0.02MH U v =∆=仪4mm00.0=∆=仪x U )mm (00094.0004.0626212822=⨯===∆x x x U U U 根据,22⎪⎪⎭⎫⎝⎛∆-+⎪⎭⎫ ⎝⎛=∆x U v U U x v υυ)s m (3122.37185.00.0009410.440.021427.7422=⎪⎭⎫⎝⎛+⎪⎭⎫ ⎝⎛=yU υ颜色平行光通过透射光栅的情形相似。
因为超声波的波长很短,只要盛装液体的液体槽的宽度能够维持平面波,槽中的液体就相当于衍射光栅。
2.如何解释本实验衍射的中央条纹与各级谱线的距离随超声信号源频率的高低变化而增加或减小的现象?答:由光栅方程:)m/s (sin )(λθk b a ±=+可知:频率越高声波长越短,光栅常数愈小,衍射角越大条纹间距增加。
《大学物理实验》教案实验22衍射光栅第一篇:《大学物理实验》教案实验22 衍射光栅实验 22 衍射光栅一、实验目的:1.观察光栅的衍射光谱,理解光栅衍射基本规律。
2.进一步熟悉分光计的调节和使用。
3.测定光栅常数和汞原子光谱部分特征波长。
二、实验仪器:分光计、光栅、汞灯。
三、实验原理及过程简述:1.衍射光栅、光栅常数光栅是由大量相互平行、等宽、等距的狭缝(或刻痕)构成。
其示意图如图 1 所示。
图2光栅上若刻痕宽度为 a,刻痕间距为 b,则 d=a 十 b 称为光栅常数,它是光栅基本参数之一。
2.光栅方程、光栅光谱根据夫琅和费光栅衍射理论,当一束平行单色光垂直入射到光栅平面上时,光波将发生衍射,凡衍射角满足光栅方程:图1,k 0,± 1,± 2...(1)时,光会加强。
式中λ为单色光波长,k 是明条纹级数。
衍射后的光波经透镜会聚后,在焦平面上将形成分隔得较远的一系列对称分布的明条纹,如图2 所示。
如果人射光波中包含有几种不同波长的复色光,则经光栅衍射后,不同波长光的同一级(k)明条纹将按一定次序排列,形成彩色谱线,称为该入射光源的衍射光谱。
