如何在CAD中创建零件图在使用CAD软件进行零件设计时，能够熟练掌握创建零件图的技巧非常重要。
本文将介绍如何在CAD中创建零件图，并为您提供一些实用的技巧。
1. 确定零件图的设计要求：在进行零件图设计之前，首先需要明确零件的设计要求。
包括零件的尺寸、形状、材料等信息。
这些信息将指导您在CAD中的设计过程。
2. 打开CAD软件并创建新的图纸：打开CAD软件后，选择"新建"选项并创建一个新的图纸。
可以根据需要选择适当的图纸模板或自定义图纸尺寸。
3. 绘制基本几何图形：根据零件的形状，使用CAD软件的绘图工具绘制出零件的基本几何图形。
例如，如果零件是一个简单的长方体，则可以使用绘制矩形的工具进行绘制。
4. 完善细节和特征：在绘制基本几何图形后，可以使用CAD软件的编辑工具添加更多的细节和特征。
例如，可以添加倒角、圆形凸起等。
这些细节将使零件更加真实和具体。
5. 标注尺寸和注释：绘制完成后，需要使用标注工具在零件图上标注尺寸。
标注应尽量清晰、简洁，并按照相关标准进行。
同时，还可以使用注释工具添加额外的说明和信息。
6. 创建截面及其他视图：在绘制主视图后，还可以创建零件的截面和其他视图。
这些视图能够更全面地展示零件的细节，对于制造和检验都非常有帮助。
7. 添加符号和图例：根据需要，可以在零件图中添加各种符号和图例。
例如，添加材料符号、焊接符号等。
这些符号和图例能够更加清晰地传达零件的相关信息。
8. 检查和修改：完成绘制后，需要仔细检查零件图的各项信息和细节是否正确。
如果发现任何错误或需要修改的地方，应及时进行修正。
9. 保存和输出：在完成绘制和检查后，应将零件图保存到合适的文件夹中，并按需要导出为其他格式，如PDF、JPEG等。
这样可以方便与他人分享和打印。
10. 不断学习和提高：CAD软件是一项复杂的工具，需要长期的学习和使用才能熟练掌握。
建议不断学习新的技巧和功能，参加相关培训和课程，提高自身的设计水平。
CAD中绘制机械零件图的基本步骤CAD（Computer-Aided Design，计算机辅助设计）是现代工程设计中不可或缺的工具之一。
它使用计算机技术来辅助设计师进行绘图、建模和分析。
而绘制机械零件图是CAD应用中常见的任务之一。
本文将简要介绍CAD中绘制机械零件图的基本步骤，以帮助初学者快速上手。
第一步：确定绘图尺寸和比例在绘制机械零件图之前，首先需要确定图纸的尺寸和比例。
这通常由设计要求和实际需要决定。
一般情况下，图纸的尺寸可以根据零件的大小和复杂程度合理选择。
第二步：创建基本几何图形绘制机械零件图的第一步是创建基本几何图形，例如直线、圆弧、矩形等。
CAD软件提供了丰富的绘图工具，可以通过指定点的坐标、长度、角度等参数来创建这些基本几何图形。
绘制几何图形时，需要准确地按照零件的尺寸和形状进行绘制，以确保图纸的准确性。
第三步：添加尺寸和标注绘制基本几何图形后，需要添加尺寸和标注。
尺寸是用来表示零件尺寸的标识，标注是用来标示图纸的一些特性，例如表面粗糙度、孔的深度等。
添加尺寸和标注时，需要根据设计要求和制造标准进行合理的选择和放置。
CAD软件提供了丰富的尺寸和标注工具，可根据需要自定义尺寸样式和标注格式。
第四步：绘制详细图形在完成基本几何图形、尺寸和标注后，接下来可以开始绘制详细的图形。
这些图形通常包括孔、凸台、切削等特征，需要根据设计要求和标准进行准确绘制。
CAD软件提供了各种特殊图形的绘制工具和编辑命令，可以方便地创建复杂的图形。
第五步：应用图层和图块为了方便管理图纸的各个元素，可以使用图层和图块进行组织。
图层可以用来分离不同部分的绘图元素，例如零件的投影、标注、尺寸等。
图块是将一组图元组合在一起形成一个单独的对象，可以方便地进行复制和编辑。
通过合理应用图层和图块，可以提高图纸的可读性和管理效率。
第六步：检查和修正错误在绘制机械零件图完成后，需要进行详细的检查和修正。
检查图纸时，需要仔细检查尺寸、标注和图形的准确性和一致性。
cad2014零件图绘制教程新手不懂，如何使用CAD来把零件图绘制出来?下面就由店铺为你带来cad2014零件图绘制教程，希望你喜欢。
cad2014零件图绘制教程1绘图前，我们首先要进行蓝图设置。
按1：1比例来计算我们将需要的作图区域。
如本图纸中零件尺寸很小，A4纸就可以装下了，所以，我们设置做图区域为210mmX297mm。
END二、图层特性管理器设置1这里，我们要进行图层及图层特性的设置，如名称、线宽、线型、线的颜色等，设置完成后点确定。
END三、绘制图形1首先我们要进行轴线的绘制，我们在制图时养成绘制轴线的习惯，但是轴线的绘制不是每一条轴线都需要进行绘制，我们只需要选择绘制一部分主要的轴线就可以了。
2二、根据主要轴线，我们精确绘制出主要的图形后，可根据使用直线等工具进行小定位尺寸的绘制。
3完成图案的填充，隐藏不需的图层。
4轴线，删除需要保留的轴线后进行切割，就可以了。
END四、尺寸标注1尺寸标注，我们不是需要把每个尺寸都标示出来，是需要把能锁定图形的尺寸标示出来，如图中所示。
END五、文字标注1如图，绿色的部分为线段与文本的组合，通过这种方式，我们来标一些说明。
END六、插入图框1根据图纸的大小，我们需要选择合适的图框来插入绘制完成的图形，如图，插入自定义的图框。
END七、打印图纸下面。
把我们的成果打印出来，按CTRL+P来打印，设置打印机，选择打印窗口，图为预览效果。
cad2014零件图绘制教程将本文的Word文档下载到电脑，方便收藏和打印推荐度：点击下载文档文档为doc格式。
cad三维机械制图的教程CAD无论是二维绘制还是三维绘制都会在很多行业中用到，比如机械行业，下面由店铺告诉大家cad三维机械制图的教程，快跟我一起来学习吧。
cad三维机械制图的教程第一步：构建圆柱组合体(1)新建零件。
(2)选择xy平面插入草图，开始绘制草图(标记为草图1)。
(3)单击“圆”，绘制以原点为圆心，半径分别为120mm和60mm的两个圆。
如图2所示。
(4)点击“拉伸”功能，进行参数设置(图3)，得到圆柱1，如图4所示。
(5)点击“插入草图”选项，并平面选择圆柱体上的外端剖面，获取草图2，如图5、6所示。
(6)在草图2的基础上，绘制一个以坐标原点为圆心，直径分别为75mm和55mm的圆，然后点击“拉伸”，得到圆柱2。
第二步：生成均布圆孔(1)点击“插入草图”，获得草图3，平面选择圆柱1上端平面。
(2)绘制一个距离圆柱体轴心为47mm的点，如图8、9所示。
(3)点击“孔”选项，根据本案例中零件构造情况，选择点所在的位置，按照图10，设置相关参数，绘制一个直径为12mm的孔，效果如图11。
(4)点击“阵列”选项，选择圆型整列，相关参数设置可参考图12，设置完毕后，将得到图13的结果。
(5)点击“插入草图”，以xz平面绘制草图4，如图14所示。
(6)点击“移动”选项，选择草图4中绘制的线，绕方向旋转。
方向为z轴方向，角度为15度。
如图15所示。
(7)点击“筋”选项，相关参数设置参考图16，筋的厚度为5mm,设置完成后将得出图17的效果。
(8)点击“阵列”，相关参数设置参考如图18所示，该步骤与上面对孔进行阵列操作是类似的。
(9)点击“圆角”，为法兰盘生成圆角特征，圆柱的边圆角为2mm，筋的边圆角为1mm，如图19所示。
经过上述两大步骤的操作，即可通过三维CAD/CAM软件中望3D 完成法兰盘零件的建模。
CAD绘制机械装配图的详细步骤机械装配图在机械设计中起着至关重要的作用，它将每个零部件之间的关系以及它们在装配中的位置直观地呈现出来。
CAD（计算机辅助设计）软件使得创建机械装配图变得更加容易和高效。
下面将详细介绍CAD软件中绘制机械装配图的步骤。
步骤一：创建一个新的装配图文件首先，打开CAD软件并创建一个新的文件。
选择适合项目需要的单位（例如毫米或英寸）和图纸尺寸。
在新的文件中，你可以看到一个空白的绘图区域。
步骤二：导入零部件模型接下来，将之前创建好的零部件模型导入到装配图中。
在CAD软件的工具栏中找到“导入”或“插入”功能。
通过浏览文件夹选择所需的零部件模型文件，并将其导入到绘图区域。
步骤三：定位零部件在导入零部件模型后，将它们逐个放置到装配图中的正确位置。
通过选择和拖动零部件，可以调整它们的位置和方向。
在调整零部件位置时，可以使用CAD软件提供的吸附功能，以确保其对齐和定位。
步骤四：添加约束关系一旦所有零部件都被放置到正确的位置上，接下来需要添加约束关系以确保装配图的准确性。
在CAD软件中，约束关系用于控制零部件之间的相对位置和运动。
通过选择零部件之间的边缘或点，并应用约束命令，可以实现零部件之间的约束关系。
常见的约束关系包括平行、垂直、水平、对称、共线等。
根据零部件之间的需求和装配设计要求，选择适当的约束关系进行应用。
步骤五：添加零部件关系除了约束关系外，还需要添加零部件之间的关系以确保装配图的完整性。
例如，当一个零部件依赖于另一个零部件时，需要建立适当的关系。
在CAD软件中，可以使用插入关系或组件关系工具来创建这些关系。
步骤六：创建装配体当所有零部件都被正确放置并建立了约束和关系后，下一步是将它们组成一个整体，即创建装配体。
在CAD软件中，可以使用组合或装配功能来实现这一点。
通过选择所有的零部件并应用组合或装配命令，可以将它们合并为一个装配体。
这样，整个装配体就可以一起移动、旋转或进行其他操作，以模拟机械装配的效果。

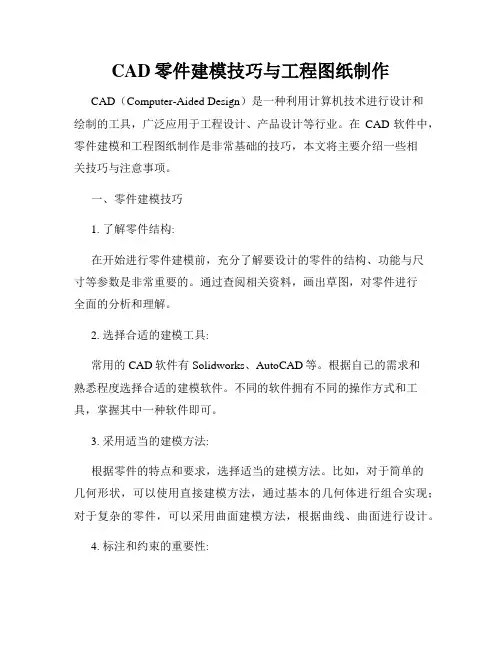

CAD零件建模技巧与工程图纸制作CAD（Computer-Aided Design）是一种利用计算机技术进行设计和绘制的工具，广泛应用于工程设计、产品设计等行业。
在CAD软件中，零件建模和工程图纸制作是非常基础的技巧，本文将主要介绍一些相关技巧与注意事项。
一、零件建模技巧1. 了解零件结构:在开始进行零件建模前，充分了解要设计的零件的结构、功能与尺寸等参数是非常重要的。
通过查阅相关资料，画出草图，对零件进行全面的分析和理解。
2. 选择合适的建模工具:常用的CAD软件有Solidworks、AutoCAD等。
根据自己的需求和熟悉程度选择合适的建模软件。
不同的软件拥有不同的操作方式和工具，掌握其中一种软件即可。
3. 采用适当的建模方法:根据零件的特点和要求，选择适当的建模方法。
比如，对于简单的几何形状，可以使用直接建模方法，通过基本的几何体进行组合实现；对于复杂的零件，可以采用曲面建模方法，根据曲线、曲面进行设计。
4. 标注和约束的重要性:建模过程中，要有意识地加入标注和约束，以确保零件的尺寸和位置的准确性。
通过添加约束条件，保证不同部件之间的配合和运动的正常进行。
二、工程图纸制作技巧1. 理解和掌握绘图规范:绘制工程图纸时，要符合相关的绘图规范和标准。
了解不同图纸的尺寸、标注规则、注释要求等是非常重要的，在绘图前要充分了解和掌握这些规范，确保绘制出符合标准的图纸。
2. 使用图层和线型:在绘图过程中，合理使用图层和线型功能，可以使图纸更清晰、易读。
通过将不同的构造线、尺寸线等放置在不同图层上，实现对图纸元素的控制和管理。
3. 合理布局和组织图纸内容:工程图纸要合理分块和布局，使得不同的视图和细节能够清晰呈现，便于人们阅读和理解。
同时，通过选择合适的图纸比例，使得图纸尺寸适中，不显得过大或过小。
4. 好的注释和说明:在工程图纸上，注释和说明是非常重要的。
通过添加文字和符号，对图纸中的要素进行解释和阐述，确保图纸的准确性和可读性。
CAD零件制造图的标注与尺寸技巧CAD是计算机辅助设计的缩写，是一种广泛应用于工程设计和制造领域的软件。
在CAD软件中，制造图是非常重要的一部分，它是把设计转化为实际制造的关键。
而标注与尺寸则是制造图中必不可少的要素，它们能够提供详细的图纸信息，确保产品的准确制造。
本文将介绍CAD制造图的标注与尺寸技巧，帮助读者提高图纸制作的效率与准确性。
首先，要注意标注与尺寸的规范。
在制造图中，标注与尺寸的准确性对产品的制造非常重要。
因此，我们需要遵循国家和行业的标准规范，在制造图中使用统一的标注及尺寸约定。
其次，正确选择标注的方式。
在CAD软件中，我们通常有多种标注方式可供选择，如基线标注、连续标注、基准标注等。
根据具体情况，选择适合的标注方式能够使图纸更加清晰易读。
在进行标注时，要注意标注的位置与距离，确保标注不会与其他图形相互遮挡。
另外，使用正确的标注工具与技巧也是制造图中的关键。
CAD软件通常提供了各种标注工具，如直径标注、角度标注、半径标注等。
根据实际需要，选择正确的标注工具能够提供更精确的尺寸信息。
另外，一些常用的标注技巧也能提高制造图的效率，如使用快捷键、复制粘贴标注等。
此外，在CAD软件中还有一些高级的标注技巧，如功能特征标注、无封闭对象标注等。
这些技巧能够更加准确地描述产品的特征与尺寸。
功能特征标注能够标注出零件的形状、尺寸和位置等信息，无封闭对象标注则适用于无法用封闭图形表示的对象。
熟练运用这些高级标注技巧，能够使制造图更加精确和清晰。
最后，要定期检查和更新标注与尺寸。
在设计过程中，随着需求和细节的变化，标注与尺寸也可能需要进行相应的调整。
因此，及时检查和更新标注与尺寸是十分重要的。
在CAD软件中，我们可以使用自动尺寸和标注的功能，快速进行更新和调整。
总之，标注与尺寸是CAD制造图中不可或缺的要素。
通过遵循规范、选择正确的标注方式、使用合适的标注工具与技巧，以及定期检查和更新标注，我们可以提高制造图的准确性和效率。
CAD盘盖类零件画法第20章盘盖类零件图的绘制盘盖类零件的基本形状为扁平盘状，其内外结构形状也⼤都是同轴回转体，主要在车床上架⼯，在机器中主要起密封，⽀撑轴，轴承或轴套等零件的轴向定位作⽤。
20.1 盘盖类零件零件概述盘盖零件在机器中主要起⽀承、连接作⽤。
主要由端⾯、外圆、内孔等组成,，⼀般零件直径⼤于零件的轴向尺⼨，如压板、带轮、法兰盘、端盖、隔套、⽅块螺母、带轮、轴承环、飞轮等。

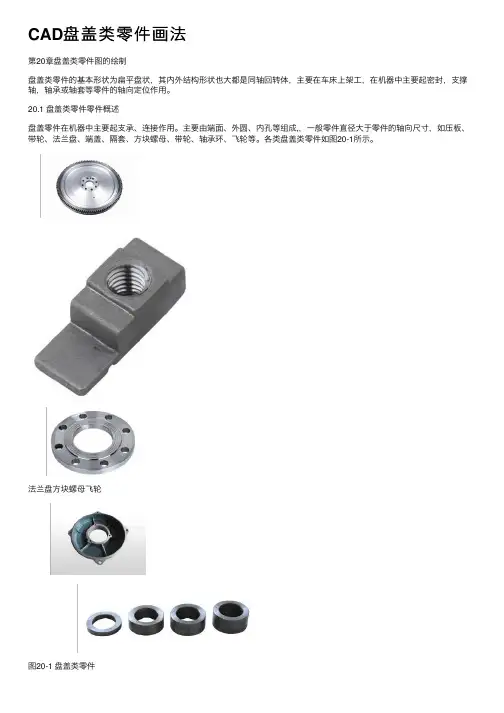

各类盘盖类零件如图20-1所⽰。
法兰盘⽅块螺母飞轮图20-1 盘盖类零件20.1.1 盘盖类零件的结构特点盘盖类零件⼀般⽤于传速动⼒、改变速度、转換⽅向或起⽀承、轴向定位或密封等作⽤。
零件上常有轴孔；常设计有凸缘、凸台或凹坑等结构；还常有较多的螺孔、光孔、沉孔、销孔或键槽等结构；有些还具有轮辐、辐板、肋板，以及⽤于防漏的油沟和毡圈槽等密封结构。
20.1.2 绘制注意事项（1）这类零件的⽑坯有铸件或锻件，机械加⼯以车削为主，主视图⼀般按加⼯位置⽔平放置，但有些较复杂的盘盖，因加⼯⼯序较多，主视图也可按⼯作位置画出。
（2）⼀般需要两个以上基本视图。
（3）根据结构特点，视图具有对称⾯时，可作半剖视；⽆对称⾯时，可作全剖或局部剖视。
其它结构形状如轮辐和肋板等可⽤移出断⾯或重合断⾯，也可⽤简化画法。
（4）注意均布肋板、轮辐的规定画法。
20.1.3 尺⼨标注注意事项（1）此类零件的尺⼨⼀般为两⼤类：轴向及径向尺⼨，径向尺⼨的主要基准是回转轴线，轴向尺⼨的主要基准是重要的端⾯。
（2）定形和定位尺⼨都较明显，尤其是在圆周上分布的⼩孔的定位圆直径是这类零件的典型定位尺⼨，多个⼩孔⼀般采⽤如"4-?18均布"形式标注，均布即等分圆周，⾓度定位尺⼨就不必标注了。
内外结构形状尺⼨应分开标注，如图20-2图20-2 端盖零件20.2 ⽅块螺母本实例将介绍⽅块螺母的创建过程。
下图20-3为⽅块螺母的绘制图。
图20-3 ⽅块螺母2-3 20.2.1 设置图层⽤AutoCAD 绘制零件图时要注意的是，各种线条要分层，这样便于管理和更改，尤其是图形复杂时。

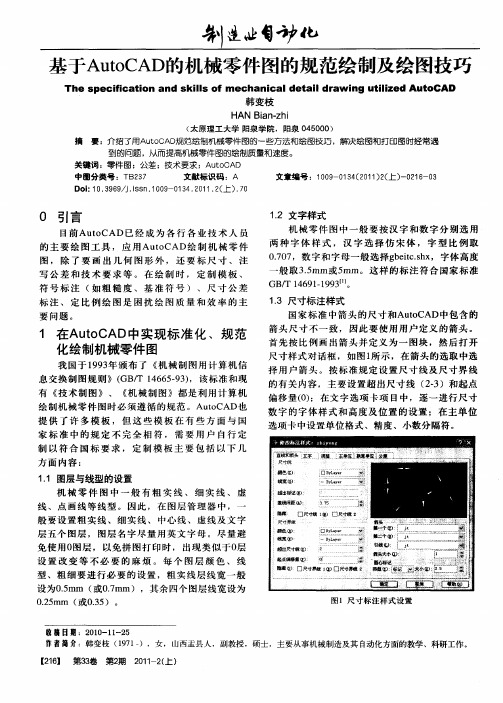

零件图绘制一、样板制作在绘制零件图之前，应根据图纸幅面大小和版式不同，分别建立符合机械制图国家标准的若干机械图样模板。
模板中包括图纸幅面、图层、使用文字的一般样式、尺寸标注的一般样式等，这样在绘制零件图时，就可以直接调用建立好的模板进行绘图，有利于提高绘图效率。
下面以A3幅面的模板为例，介绍模板的制作方法。
（一）设置绘图界限用户在使用AutoCAD绘图时，系统对绘图范围没有作任何设置，绘图区是一幅无穷大的图纸，而用户绘制的图形大小是有限的，为了便于绘图工作，需要设置绘图界限，即设置绘图的有效范围和图纸的边界。
设置绘图界限的操作步骤如下：选择菜单“格式”——“图形界限”选项，启动图形界限命令。
命令：limits重新设置模型空间界限：指定左下角点或 [开（ON）、OFF)] <0.0000，0.0000>：↘指定右上角点 <420.0000，297.0000>：↘（二）设置图层创建新图层，进行图层颜色、线型、线宽的设置，如图1所示。
图1 图层特性管理器（三）设置线型比例线型比例根据图形大小设置，设置线型比例可以调整虚线、点划线等线型的疏密程度，当图幅较小时（A3、A4），可将线型比例设为0.3～0.5。
图幅较大时，（A0）线型比例可设为10～25。
命令：ltscale（或lts）输入新线型比例因子 <1.0000>： 0.4↘（四）设置文字样式1.创建“汉字样式”（1）选择“格式”→“文字样式”，弹出如图2所示的“文字样式”对话框。
图2 “文字样式”对话框（2）单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“汉字”，然后单击“确定”按钮。
（3）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“仿宋-GB2312”，设置宽度比例为0.8。
（4）设置完成后，单击“应用”按钮。
2.创建“字母与数字样式”（1）继续单击“新建”按钮，在弹出的“新建文字样式”对话框中的“样式名”编辑框中输入“数字”，然后单击“确定”按钮。
CAD机械制图之零件图简介CAD〔计算机辅助设计〕是现代机械制图的主要工具之一，它能够帮助工程师设计和制作各种复杂的机械零件和装配体。
零件图是CAD 机械制图中的一种重要类型，它描述了一个机械零件的几何形状、尺寸、配合关系等关键信息，是制造者理解和制造一个零件所必需的。
零件图概述在CAD机械制图中，零件图是描述一个机械零件的固体模型和工程图纸的集合。
它以三维模型的形式展示零件的外观和结构，同时提供了详细的尺寸、孔位、配合等信息，以便生产部门能够根据图纸进行加工和制造。
零件图主要包括以下内容： - 零件的三维模型：使用CAD软件创立的零件的几何形状。
- 尺寸标注：标注零件的各个尺寸，包括长度、宽度、高度等。
- 孔位标注：标注零件上的孔的位置和尺寸。
- 配合标注：标注零件上的配合关系，包括配合间隙、配合方式等。
零件图的绘制步骤绘制一个完整的零件图是一个复杂的过程，需要经过以下步骤：1. 创立零件的三维模型使用CAD软件创立零件的三维模型是绘制零件图的第一步。
在这个阶段，工程师需要根据设计要求和技术要求，使用CAD软件绘制出零件的几何形状。
2. 添加尺寸标注在零件的三维模型上添加尺寸标注是零件图中非常重要的一步。
通过添加准确的尺寸标注，制造者可以了解到零件的各个尺寸，从而更好地进行加工和制造。
3. 添加孔位标注对于有孔的零件，添加孔位标注非常重要。
孔位标注可以标明孔的位置和尺寸，方便生产人员进行钻孔或螺纹加工。
4. 添加配合标注在零件图中，添加配合标注可以标明零件上不同局部之间的配合关系。
配合标注包括配合间隙、配合方式等信息，帮助制造者了解零件的装配要求。
5. 绘制截面图对于复杂的零件，绘制截面图是非常有必要的。
截面图可以展示零件内部的结构，帮助制造者理解零件的组成和装配方式。
零件图的应用零件图在机械设计和制造中有着广泛的应用。
它为制造者提供了详细的信息，帮助他们理解和制造一个零件。
以下是零件图的主要应用领域：1. 制造加工零件图是制造者理解和制造一个零件的重要依据。
高级CAD绘图技巧与实例分享在CAD软件中，使用一些高级技巧能够帮助我们更加高效地完成绘图工作。
本文将分享一些实用的CAD绘图技巧，并提供一些实例，帮助大家更好地理解和运用这些技巧。
1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。
比如，通过按下L键可以直接启用直线工具，按下C键可以启用圆弧工具等等。
掌握这些快捷键，能够快速地选择和切换工具，大大加快绘图速度。
2. 多用实体命令在绘制过程中，尽量使用CAD软件中的实体命令，而不要使用复杂的图案填充或切割工具。
实体命令能够更好地处理图形的连续性和一致性，并且在后续编辑时更加方便。
3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。
不同的元素可以放置在不同的图层上，便于后续编辑和调整。
同时，在输出时，也可以方便地对图层进行控制，按需打印或导出。
4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。
通过使用CAD库，我们可以方便地插入和调整常用的图形元素，无需重复绘制。
此外，我们也可以创建自己的CAD库，将常用的图形元素保存其中，以备日后使用。
5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。
通过开启捕捉与追踪功能，我们可以轻松地将绘图元素对齐和定位到某个确切的位置，避免出现绘图误差。
6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。
在绘图过程中，根据需要，我们可以调整不同对象的属性，使绘图更美观和易于理解。
同时，在后续编辑和调整中，也可以方便地修改对象的属性。
下面，我们将通过几个实例来展示上述CAD绘图技巧的具体应用：实例一：制作建筑平面图在CAD软件中，通过使用直线工具、面工具以及图层管理等技巧，我们可以方便地绘制建筑平面图。
通过合理设置图层和捕捉功能，我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。
实例二：绘制机械零件图对于机械设计师来说，绘制零件图是日常工作的一部分。
9．零件图9.1零件图概述9.1.1零件图的作用零件是组成机器或部件的基本单位。
零件图是用来表示零件结构形状、大小及技术要求的图样，是直接指导制造和检验零件的重要技术文件。
机器或部件中，除标准件外，其余零件，一般均应绘制零件图。
9.1.2 零件图的内容1、一组视图：用以完整、清晰地表达零件的结构和形状。
2、全部尺寸：用以正确、完整、清晰、合理地表达零件各部分的大小和各部分之间的相对位置关系。
3、技术要求：用以表示或说明零件在加工、检验过程中所需的要求。
如尺寸公差、形状和位置公差、表面粗糙度、材料、热处理、硬度及其它要求。
技术要求常用符号或文字来表示。
4、标题栏：标准的标题栏由更改区、签字区、其他区、名称及代号区组成。
一般填写零件的名称、材料标记、阶段标记、重量、比例、图样代号、单位名称以及设计、制图、审核、工艺、标准化、更改、批准等人员的签名和日期等内容。
学校一般用校用简易标题栏，如图中所示。
9.2零件图的选择9.2.1主视图的选择主视图是零件的视图中最重要的视图，选择零件图的主视图时，一般应从主视图的投射方向和零件的摆放位置两方面来考虑。
1. 选择主视图的投射方向形体特征原则：所选择的投射方向所得到的主视图应最能反映零件的形状特征。
(a)(b) A 向好2. 选择主视图的位置当零件主视图的投射方向确定以后，还需确定主视图的位置。
所谓主视图的位置，即是零件的摆放位置。
一般分别从以下几个原则来考虑：（ 1 ）工作位置原则所选择的主视图的位置，应尽可能与零件在机械或部件中的工作位置相一致(a) (b) A 向好（ 2 ）加工位置原则工作位置不易确定或按工作位置画图不方便的零件，主视图一般按零件在机械加工中所处的位置作为主视图的位置，方便工人加工时看图。
该零件的主要加工方法是车削，有些重要表面还要在磨床上进一步加工。
为了便于工人对照图样进行加工，故按该轴在车床和磨床上加工时所处的位置（轴线侧垂放置）来绘制主视图。
CAD零件图绘制方法CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计软件。
它的使用能够大大提高工作效率，并且可以快速准确地绘制各种零件图。
本文将介绍CAD零件图的绘制方法，以帮助读者更好地使用AE软件。
首先，绘制CAD零件图需要使用CAD软件。
常见的CAD软件有AutoCAD、SolidWorks等。
这些软件具有强大的绘图功能和丰富的绘图工具，可以满足各种绘图需求。
在开始绘图前，我们需要熟悉软件的操作界面和基本绘图工具，例如画线、画圆等。
在绘制CAD零件图时，我们需要按照实际零件的尺寸和几何形状来进行绘图。
首先，我们可以选择适当的视图来显示零件的不同面向。
常用的视图有俯视图、侧视图、正视图等。
在选择视图时，需要根据零件的特点和需要准确的展示效果来决定。
接下来，我们需要使用CAD软件中的绘图工具来绘制零件的轮廓。
在绘制时，可以使用直线、圆弧等工具来绘制零件的边缘和轮廓。
在绘制直线时，可以使用吸附功能来使直线与其他线段对齐或垂直。
在绘制圆弧时，可以选择圆心、起始角度和结束角度来绘制出所需形状的圆弧。
绘制零件的轮廓后，我们可以使用CAD软件提供的填充工具来给零件上色。
填充可以使零件的轮廓更加鲜明，方便观察和分析。
填充时，可以选择合适的颜色和填充方式，例如实心填充、渐变填充等。
除了绘制轮廓和填充外，CAD软件还提供了丰富的标注工具，可以用于标注零件的尺寸和其他特征。
在进行标注时，需要选择合适的标注方式和位置，以便清晰明了地表达零件的尺寸和几何关系。
绘制完零件的轮廓、填充和标注后，我们可以使用CAD软件提供的编辑工具来优化和修改零件图。
例如，可以使用修剪工具来修剪多余的线段和边缘，或者使用平移工具来移动和复制零件的某些部分。
通过编辑工具，我们可以有效地优化零件图的细节和整体效果。
在绘制CAD零件图的过程中，我们需要注意以下几点。
首先，要确保绘图的尺寸和比例准确无误，以免造成误解和错误。
CAD中生成机械零部件的装配图技巧CAD（计算机辅助设计）是一种广泛应用于工程领域的软件工具，它可以帮助工程师们实现各种零部件的设计和装配。
本文将介绍一些在CAD软件中生成机械零部件的装配图的技巧。
首先，对于机械零部件的装配图，我们需要先绘制各个零部件的草图。
在CAD软件中，我们可以使用各种绘图工具来创建这些草图。
例如，在AutoCAD软件中，我们可以使用线段、圆、多边形等基本绘图工具来绘制零部件的外形。
另外，一些高级CAD软件还提供了更加复杂的绘图功能，比如可以使用曲线来绘制曲面零件的外形。
绘制好每个零部件的草图后，下一步是将它们组装到一起。
在CAD软件中，我们可以使用装配功能来实现这一步骤。
例如，在SolidWorks软件中，我们可以使用配合功能来将各个零部件连接起来。
这些连接方式可以是螺纹配合、键配合、销配合等。
通过给予每个零部件正确的连接方式和参数，我们就能够实现机械零部件的装配。
在进行装配时，我们还需要注意各个零部件之间的相对位置和摆放方式。
在CAD软件中，我们可以使用约束和限位功能来实现这一点。
例如，在CATIA软件中，我们可以给各个零部件添加约束，如平行、垂直、共面等，来确保它们之间的相对位置和方位关系。
另外，我们还可以使用限位功能来限制各个零部件的相对移动范围，以模拟真实装配中的限位现象。
除了绘制零部件的外形和进行装配之外，我们还需要在装配图中标注各个零部件的尺寸和特征。
在CAD软件中，我们可以使用标注功能来实现这一点。
例如，在Creo软件中，我们可以使用标注工具来添加尺寸标注、表面特征标注等。
通过正确地标注各个零部件的尺寸和特征，我们能够方便地进行后续的加工和制造。
最后，我们还可以使用CAD软件中的渲染功能来给装配图添加逼真的材质和光影效果。
这样做可以使装配图更加易于理解和欣赏。
例如，在Fusion 360软件中，我们可以使用渲染工具来为装配图添加材质和光照效果，并生成高质量的渲染图像或动画。
