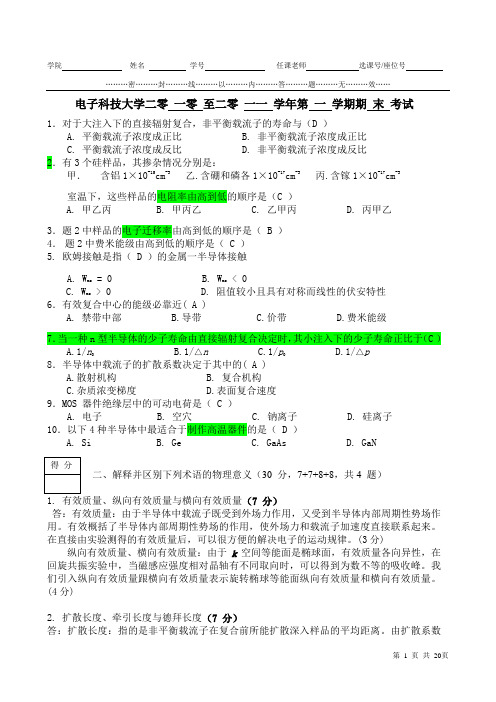

《半导体物体复习资料》1、本征半导体是指（A ）的半导体。
A. 不含杂质和晶格缺陷B. 电阻率最高C. 电子密度和空穴密度相等D. 电子密度与本征载流子密度相等2、如果一半导体的导带中发现电子的几率为零，那么该半导体必定（D ）。
A. 不含施主杂质B. 不含受主杂质C. 不含任何杂质D. 处于绝对零度3、对于只含一种杂质的非简并n型半导体，费米能级E F随温度上升而（D ）。
A. 单调上升B. 单调下降C. 经过一个极小值趋近EiD. 经过一个极大值趋近Ei4、如某材料电阻率随温度上升而先下降后上升，该材料为（ C ）。
A. 金属B. 本征半导体C. 掺杂半导体D. 高纯化合物半导体5、公式中的是半导体载流子的（ C ）。
A. 迁移时间B. 寿命C. 平均自由时间D. 扩散时间6、下面情况下的材料中，室温时功函数最大的是（ A ）A. 含硼1×1015cm-3的硅B. 含磷1×1016cm-3的硅C. 含硼1×1015cm-3，磷1×1016cm-3的硅D. 纯净的硅7、室温下，如在半导体Si中，同时掺有1×1014cm-3的硼和1.1×1015cm-3的磷，则电子浓度约为（ B ），空穴浓度为（ D ），费米能级为（ G ）。
将该半导体由室温度升至570K，则多子浓度约为（ F ），少子浓度为（ F ），费米能级为（ I ）。
（已知：室温下，n i≈1.5×1010cm-3；570K时，n i≈2×1017cm-3）A、1×1014cm-3B、1×1015cm-3C、1.1×1015cm-3D、2.25×105cm-3E、1.2×1015cm-3F、2×1017cm-3G、高于Ei H、低于Ei I、等于Ei8、最有效的复合中心能级位置在（ D ）附近；最有利陷阱作用的能级位置在（ C ）附近，常见的是（ E ）陷阱。
2010九年级上物理期末复习：半导体三点提示重点：1.导体、绝缘体、半导体导电性能的差异；2.知道半导体二极管的单向导电性．难点：半导体的导电性能考点：1.导体、绝缘体、半导体导电性能2.半导体的应用基础在线1．根据导电性的不同，材料可分为__________、___________、___________三大类。
材料的导电性能是由材料内部_______运动状况决定的。
2.条形码扫描器内有由______________、______________等元件构成的电路。
3．当光照到半导体时，半导体内将会产生电流，根据这个特点，人们制成了无污染电源: ____________________________。
4.有一种二极管在通电时发光，叫发光二极管，在电路图中的符号为“”。
如图1所示电路中，开关闭合后，发光二极管能发光的是图______________ (填"甲"或"乙")。
图15．你能说说生活中哪些地方用到了半导体材料吗？（请举两例）①______________________________________；②______________________________________；6．城市马路的十字路口都安装了红绿指示灯，其原理如图2，开关与______接触时，提示行人可行走；开关与_______接触时，提示行人停止行走．图27．关于半导体，以下说法错误的是( )A．半导体的导电性能受温度、光照等外界因素的影响远比导体、绝缘体大得多B．楼道自动开关中的光敏电阻就是半导体C．盐水的浓度对导电性能有很大的影响，调节盐水的浓度就可以使盐水成为半导体D．集成电路是用半导体材料制作的8．超市条形码识别仪的光敏二极管的主要材料是( )A．导体B．半导体C．超导体D．绝缘体9.对半导体导电性能大小的叙述正确的是( )A．半导体的电阻等于零B．半导体的电阻比导体要小C．一般来说，半导体的导电性能比绝缘体大得多，但比导体小得多D．半导体的电阻比绝缘体大10．半导体材料有着广泛的应用，下面物体不需要应用半导体材料的是( )A．机器人B．条形码扫描器C．电磁铁D．微处理器和收音机要点点击1．小刚拆开了家庭电路中常用的白炽灯泡和灯头，如图3所示，则以下灯泡和灯头上的各部件中全部属于绝缘体的是（）A．灯头后盖、螺旋B．玻璃泡、锡块C．螺旋、金属片D．灯头后盖、玻璃泡2．在通常情况下，下列物体中，不容易导电的是（ ）A ．金属B ．食盐水C ．橡胶D ．大地3．下列材料属于半导体材料的是（ ）A.铜B.石墨C.橡胶D.硅4.下列设备中，利用光照产生电流的是 ( )A.微处理器B.发光二极管C 、太阳电池 D.电铃5．下列是制成铅笔的几种材料，通常条件下属于绝缘体的是（ ）A ．木材、橡皮B ．石墨、金属C ．木材、金屑D ．石墨、橡皮6．以下物体中，不属于半导体材料的是（ ）A ．锗B ．硅C ．食盐水D ．砷化镓7.—般发光二极管正常工作电流约为10mA ，但电流达到3mA 就可以发光．但通过的电流过大会烧坏发光二极管，使用时常______一个电阻．如图4，设电源电压为3V ，发光二极管导电时的电阻约为250Ω，则限流电阻阻值约为______. 8.如图5所示，在常温下闭 合开关，发现灯泡不亮，如图 (甲)，这说 明常温下玻璃是______________体;当闭合电路， 将玻璃珠加热到红炽状态时，发现灯泡发 光，如图(乙)，这说明红炽状态下的玻璃是______________体。
微秒是10-6秒）。
所谓非平衡载流子是指当半导体中载流子的产生与复合处于平衡状态时，由于受某种外界条件的作用，如受到光线照射时而新增加的电子——空穴对，这部分新增加的载流子叫作非平衡载流子。
对于P型硅而言：新增加的电子叫作非平衡少数载流子；而新增加的空穴叫作非平衡多数载流子。
对于N型硅而言：新增加的空穴叫作非平衡少数载流子；而新增加的电子叫作非平衡多数载流子。
当光照停止后，这些非平衡载流子并不是立即全部消失，而是逐渐被复合而消失，它们存在的平均时间就叫作非平衡载流子的寿命。
非平衡载流子的寿命长短反映了半导体材料的内在质量，如晶体结构的完整性、所含杂质以及缺陷的多少，因为硅晶体的缺陷和杂质往往是非平衡载流子的复合中心。
少子寿命是一个重要的参数，用于高能粒子探测器的FZ硅的电阻率高达上万Ωcm，少子寿命上千微秒；用于IC工业的CZ硅的电阻率一般在5—30Ωcm范围内，少子寿命值多要求在100μs以上；用于晶体管的CZ硅的电阻率一般在30—100Ωcm，少子寿命也在100μs以上；而用于太阳能电池CZ硅片的电阻率在0.5—6Ωcm，少子寿命应≥10μs。
5. 氧化量：指硅材料中氧原子的浓度。
太阳能电池要求硅中氧含量＜5×1018原子个数/cm3。
6. 碳含量：指硅材料中碳原子的浓度。
太阳能电池要求硅中碳含量＜5×1017原子个数/cm3。
7、晶体缺陷另外：对于IC用硅片而言还要求检测：微缺陷种类及其均匀性；电阻率均匀性；氧、碳含量的均匀性；硅片的总厚度变化TTV；硅片的局部平整度LTV等等参数。
一、我公司在采购中常见的几种硅材料1.Cell：称为电池片，常常是电池片厂家外销的产品，它实际是一个单元电池。
2.Wafer：这通常指的是硅片，可能是圆片，也可能是方片。
圆片包括：硅切片，硅磨片、硅抛光片、图形片、污渍片、缺损片。
3.Ingot：常常指的是单晶硅锭，且是圆柱形的硅锭，也有用指多晶硅铸锭的。
第一章绪论1、掌握半导体的概念和分类半导体材料是导电能力介于导体与绝缘体之间的物质。
2、掌握半导体材料的五大特性整流效应、光电导效应、负电阻温度效应、光生伏特效应和霍尔效应3、理解影响半导体材料发展的两大关键因素半导体材料的不纯，半导体物理理论的不完善4、了解摩尔定律、摩尔定律的极限、研发新器件的思路能带论、导电机理模型和扩散理论得到了半导体理论。
半导体材料工艺可概括为提纯、单晶制备和杂质控制。
化学提纯的主要方法有电解、络合、萃取、精馏物理提纯的方法有真空蒸发、区域精制、拉晶提纯单晶制备一般可分大体积单晶(即体单晶)制备和薄膜单晶的制备。
悬浮区熔法－－生长高纯硅单晶水平区熔法－－生产锗单晶垂直定向结晶法－－生长碲化镉、砷化镓外延生长的优点1. 外延生长中，外延层中的杂质浓度可以方便地通过控制反应气流中的杂质含量加以调节，而不依赖于衬底中的杂质种类与掺杂水平。
单晶生长需要进行杂质掺杂。
2. 外延生长可以选择性的进行生长，不同材料的外延生长，不同成分的外延生长，这对于器件的制备尤为重要。
3. 一些半导体材料目前只能用外延生长来制备，如GaN集成度指单块芯片上所容纳的原件数目。
集成电路的意义它标志着半导体器件由小型化开始进入集成化时期。
所谓集成电路指的是把二极管、三极管（晶体管）以及电阻、电容都制做在同一个硅芯片上，使一个片子所完成的不再是一个晶体管的放大或开关效应，而是具有一个电路的功能。
摩尔定律的极限1. 功耗的问题2. 掺杂原子均匀性的问题3. SiO2层量子遂穿漏电的问题4. 量子效应的问题改良的方法延长摩尔定律1. 氧化物绝缘层的击穿和漏电问题，可以改用介电常数大的介质，厚度就会增加。
即用新的介电材料来代替SiO2，就可以避免由于量子隧穿导致的漏电问题。
2. 把硅CMOS 器件的源或漏电极集成一个共振隧穿器件，在不增加功耗和器件尺寸情况下，就可以把器件的逻辑功能提高上百倍千倍！这种混合集成的办法虽不能彻底克服硅微电子技术遇到的挑战，可以用于延长摩尔定律的寿命。
复习题：半导体物理学引言：半导体物理学是研究半导体材料的电学和光学性质的科学学科。
半导体材料由于其特殊的能带结构，介于导体和绝缘体之间。
在半导体物理学中，我们研究电子行为、能带理论、掺杂效应和半导体器件等方面的内容。
本文将通过一系列复习题来回顾半导体物理学的相关知识。
一、电子行为：1. 什么是载流子？在半导体中有哪两种类型的载流子？在半导体中，带有电荷的粒子称为载流子。
一种是带负电荷的电子，另一种是带正电荷的空穴。
2. 什么是能带？能带理论是用来描述什么的？能带是指具有一定能量范围的电子能级分布。
能带理论用于描述电子在半导体中的分布和运动行为。
3. 什么是禁带宽度？它对半导体的导电性质有什么影响？禁带宽度是指能带中能量差最小的范围，该范围内的能级没有允许态。
禁带宽度决定了半导体的导电性能。
能带中存在禁带宽度时，半导体表现出绝缘体的性质；当禁带宽度足够小的时候，允许电子状态穿越禁带，半导体表现出导体的性质。
二、掺杂效应：1. 什么是掺杂？常见的掺杂元素有哪些？掺杂是指向纯净的半导体中引入少量杂质元素，以改变半导体的导电性质。
常见的掺杂元素有磷、锑、硼等。
2. 控制掺杂浓度的方法有哪些？掺杂浓度可以通过掺杂杂质元素的量来控制。
掺杂浓度越高，半导体的导电性越强。
3. P型和N型半导体有什么区别？P型半导体是指通过掺杂三价元素使半导体中存在过剩的空穴，空穴是主要的载流子。
N型半导体是指通过掺杂五价元素使半导体中存在过剩的电子，电子是主要的载流子。
三、半导体器件：1. 什么是PN结？它的主要作用是什么？PN结是由P型半导体和N型半导体组成的结构。
PN结的主要作用是将半导体材料的导电性质从P型区域传导到N型区域，形成电子流和空穴流。
2. 什么是二极管？它的特点是什么？二极管是PN结的一种常见应用。
它具有单向导电性，允许电流从P区域流向N区域，而阻止电流从N区域流向P区域。
3. 什么是晶体管？它的工作原理是怎样的？晶体管是由三个掺杂不同类型的半导体构成的器件。
一、填空题1. 自由电子的能量与波数的关系式为（0222)(m k h k E =），孤立原子中的电子能量（大小为2220408n h q m E n ε-=的分立能级），晶体中的电子能量为（电子共有化运动）所形成的（准连续）的能带。
2. 温度一定时，对于一定的晶体，体积大的能带中的能级间隔（小），对于同一块晶体，当原子间距变大时，禁带宽度（变小）。
3. 玻尔兹曼分布适用于（非简并）半导体，对于能量为E 的一个量子态被电子占据的概率为（)ex p()ex p()(00T k E T k E E f F B -⋅=），费米分布适用于（简并）半导体，对于能量为E 的一个量子态被电子占据的概率为（)ex p(11)(0T k E E E f F -+=），当EF 满足（T k E E T k E E V F F C 0022≤-≤-或）时，必须考虑该分布。
4. 半导体材料中的（能带结构（直接复合））、（杂质和缺陷等复合中心（间接复合））、（样品形状和表面状态（表面复合））等会影响非平衡载流子的寿命，寿命值的大小反映了材料晶格的（完整性），是衡量材料的一个重要指标。
5. Si 属于（间接）带隙半导体。
导带极小值位于布里渊区的（<100>方向）上由布里渊区中心点Г到边界X 点的（0.85倍）处，导带极值附近的等能面是（长轴沿<100>方向的旋转椭球面），在简约布里渊区，共有（6）个这样的等能面。
6. Ge 属于（间接）带隙半导体。
导带极小值位于布里渊区的（<111>方向）上由布里渊区边界L 点处，导带极值附近的等能面是（长轴沿<111>方向的旋转椭球面），在简约布里渊区，共有（4）个这样的等能面。
7. GaAs 属于（直接）带隙半导体。
导带极小值位于布里渊区中心点Г处，极值附近的等能面是（球面），在简约布里渊区，共有（1）个这样的等能面。
在布里渊区的（<111>方向）边界L 点处，存在高于能谷值0.29eV 的次低能谷，简约布里渊区一共有（8）个这样的能谷。
半导体物理复习题一、选择题1.硅晶体结构是金刚石结构，每个晶胞中含原子个数为（D）P1A.1B.2C.4D.82．关于本征半导体，下列说法中错误的是（C）P65A.本征半导体的费米能级E F=E i基本位于禁带中线处B.本征半导体不含有任何杂质和缺陷C.本征半导体的费米能级与温度无关，只决定于材料本身D.本征半导体的电中性条件是qn0=qp03．非平衡载流子的复合率定义为单位时间单位体积净复合消失的电子-空穴对数。
