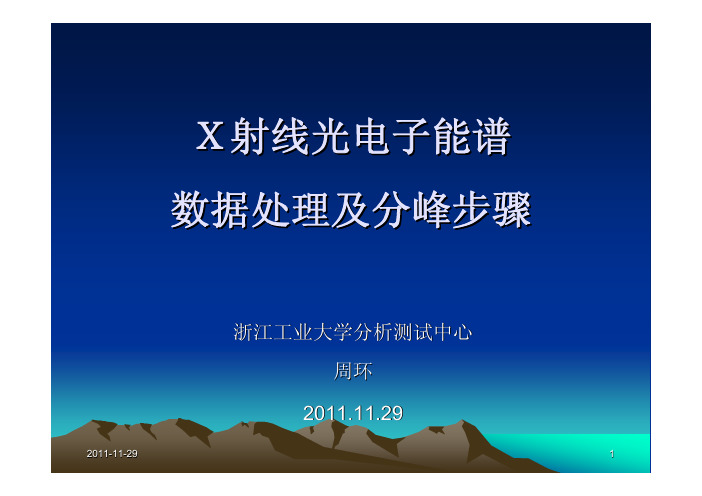

X射线光电子能谱数据处理及分峰步骤

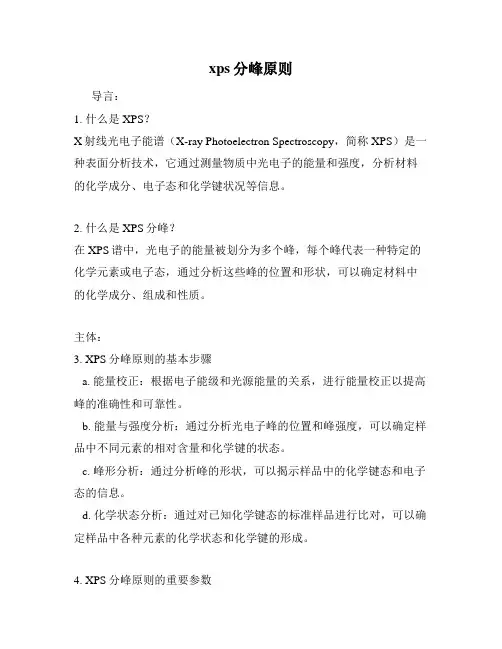

xps分峰原则导言：1. 什么是XPS？X射线光电子能谱（X-ray Photoelectron Spectroscopy，简称XPS）是一种表面分析技术，它通过测量物质中光电子的能量和强度，分析材料的化学成分、电子态和化学键状况等信息。

2. 什么是XPS分峰？在XPS谱中，光电子的能量被划分为多个峰，每个峰代表一种特定的化学元素或电子态，通过分析这些峰的位置和形状，可以确定材料中的化学成分、组成和性质。

主体：3. XPS分峰原则的基本步骤a. 能量校正：根据电子能级和光源能量的关系，进行能量校正以提高峰的准确性和可靠性。

b. 能量与强度分析：通过分析光电子峰的位置和峰强度，可以确定样品中不同元素的相对含量和化学键的状态。

c. 峰形分析：通过分析峰的形状，可以揭示样品中的化学键态和电子态的信息。

d. 化学状态分析：通过对已知化学键态的标准样品进行比对，可以确定样品中各种元素的化学状态和化学键的形成。

4. XPS分峰原则的重要参数a. 峰位置：峰的能量位置可以表示化学元素的存在，并提供了定性和定量分析的依据。

b. 峰强度：峰的强度和峰面积可以反映样品中元素的相对含量，通过峰强度的比较可以进行定量分析。

c. 峰宽：峰的宽度反映了样品中化学键的状态和电子态的分布情况，宽峰可能表示存在多种化学键状态。

d. 峰形：峰的形状提供了样品中化学键态和电子态的信息，可以进行分子结构和表面特性的定性分析。

5. XPS分峰原则的应用领域a. 表面化学分析：XPS可以定性和定量地分析材料的表面成分和化学键的状态，广泛应用于材料科学、化学和表面科学研究领域。

b. 杂质检测：XPS可以检测材料中微量杂质的存在，并追踪其来源和影响，对于材料的纯度和稳定性评估具有重要意义。

c. 薄膜分析：XPS可以对薄膜的表面和界面进行分析，研究薄膜的成分、结构和性能。

d. 生物医学研究：XPS可以对生物样品的化学组成和表面特性进行分析，对于生物医学领域的研究具有重要意义。

X射线光电子能谱分析X射线光电子能谱分析（X-ray photoelectron spectroscopy，简称XPS）是一种用来表征材料表面元素化学状态和电子能级分布的表征技术。

它利用X射线照射材料表面，测量和分析材料表面光电子的能谱，通过分析能谱图可以得到有关材料的化学组成、表面化学键的种类和键长、元素的电子与核心电子之间的相互作用等信息。

本文将对X射线光电子能谱分析技术的原理、仪器设备及应用领域进行详细介绍。

X射线光电子能谱分析的原理可以用以下几个步骤来概括：首先，用X射线照射材料表面，激发材料表面的原子和分子。

然后，从激发的原子和分子中发射出光电子。

这些光电子的能量与产生它们的原子或分子的能级差有关。

最后，测量和分析这些光电子的能谱，从而得到材料表面的化学组成和电子能级分布信息。

为了进行X射线光电子能谱分析，需要使用专门的仪器设备，包括X射线源、能量分辨光电子能谱仪和电子能谱仪。

X射线源通常使用非常亮的单晶或多晶X射线管。

光电子能谱仪用来测量光电子的能谱，并将所获得的信号转化为能谱图。

电子能谱仪则用来检测、放大和记录电子能谱图。

X射线光电子能谱分析可以在多个领域应用，具有广泛的研究意义和实际应用价值。

在材料科学领域，它可以用来表征材料表面的成分和化学状态，研究材料的性质和行为；在表面科学领域，它可以研究表面的形貌和变化，探索表面的特性和反应；在催化剂和材料化学领域，它可以分析催化剂的表面状态和反应过程；在电子器件和光学器件领域，它可以研究界面和界面化学反应的机理等。

总结起来，X射线光电子能谱分析是一种非常重要的表征技术，可以提供关于材料表面的成分、化学状态和电子能级分布等信息。

通过XPS技术，可以探索材料的性质、表面的形貌以及材料的化学反应机理等，对于材料科学、表面科学、催化剂和电子光学器件等领域的研究和应用具有重要意义。

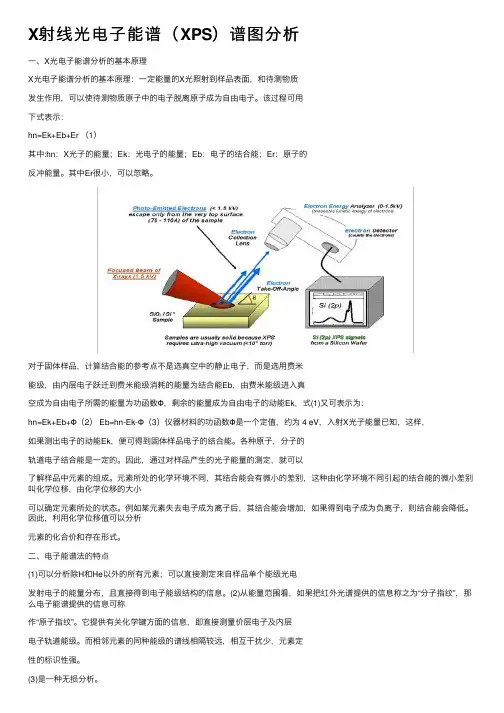

X射线光电⼦能谱（XPS）谱图分析⼀、X光电⼦能谱分析的基本原理X光电⼦能谱分析的基本原理：⼀定能量的X光照射到样品表⾯，和待测物质发⽣作⽤，可以使待测物质原⼦中的电⼦脱离原⼦成为⾃由电⼦。

该过程可⽤下式表⽰：hn=Ek+Eb+Er （1）其中:hn：X光⼦的能量；Ek：光电⼦的能量；Eb：电⼦的结合能；Er：原⼦的反冲能量。

其中Er很⼩，可以忽略。

对于固体样品，计算结合能的参考点不是选真空中的静⽌电⼦，⽽是选⽤费⽶能级，由内层电⼦跃迁到费⽶能级消耗的能量为结合能Eb，由费⽶能级进⼊真空成为⾃由电⼦所需的能量为功函数Φ，剩余的能量成为⾃由电⼦的动能Ek，式(1)⼜可表⽰为：hn=Ek+Eb+Φ（2） Eb=hn-Ek-Φ（3）仪器材料的功函数Φ是⼀个定值，约为 4 eV，⼊射X光⼦能量已知，这样，如果测出电⼦的动能Ek，便可得到固体样品电⼦的结合能。

各种原⼦，分⼦的轨道电⼦结合能是⼀定的。

因此，通过对样品产⽣的光⼦能量的测定，就可以了解样品中元素的组成。

元素所处的化学环境不同，其结合能会有微⼩的差别，这种由化学环境不同引起的结合能的微⼩差别叫化学位移，由化学位移的⼤⼩可以确定元素所处的状态。

例如某元素失去电⼦成为离⼦后，其结合能会增加，如果得到电⼦成为负离⼦，则结合能会降低。

因此，利⽤化学位移值可以分析元素的化合价和存在形式。

⼆、电⼦能谱法的特点(1)可以分析除H和He以外的所有元素；可以直接测定来⾃样品单个能级光电发射电⼦的能量分布，且直接得到电⼦能级结构的信息。

(2)从能量范围看，如果把红外光谱提供的信息称之为“分⼦指纹”，那么电⼦能谱提供的信息可称作“原⼦指纹”。

它提供有关化学键⽅⾯的信息，即直接测量价层电⼦及内层电⼦轨道能级。

⽽相邻元素的同种能级的谱线相隔较远，相互⼲扰少，元素定性的标识性强。

(3)是⼀种⽆损分析。

(4)是⼀种⾼灵敏超微量表⾯分析技术，分析所需试样约10-8g即可，绝对灵敏度⾼达10-18g，样品分析深度约2nm。

材料Ｘ射线光电子能谱数据处理及分峰的分析实例例：将剂量为1 107ions/cm2，能量为45KeV的碳离子注入单晶硅中，然后在1100C退火2h进行热处理。

对单晶硅试样进行XPS测试，试对其中的C1s高分辨扫瞄谱进行解析，以确定各种可能存在的官能团。

分析过程：1、在Origin中处理数据图1将实验数据用记事本打开，其中C1s表示的是C1s电子，299.4885表示起始结合能，-0.2500表示结合能递减步长，81表示数据个数。

从15842开始表示是光电子强度。

从15842以下数据选中Copy到Excel软件B列中，为光电子强度数据列。

同时将299.4885Copy到Excel软件A列中，并按照步长及个数生成结合能数据，见图2图2将生成的数据导入Origin软件中，见图3。

图3此时以结合能作为横坐标，光电子强度作为纵坐标，绘出C1s谱图，检查谱图是否有尖峰，如果有，那是脉冲，应把它们去掉，方法为点Origin 软件中的Data-Move Data Points，然后按键盘上的↓或↑箭头去除脉冲。

本例中的实验数据没有脉冲，无需进行此项工作。

将column A和B中的值复制到一空的记事本文档中（即成两列的格式，左边为结合能，右边为峰强），并存盘，见图4。

图42、打开XPS Peak，引入数据：点Data--Import (ASCII)，引入所存数据，则出现相应的XPS谱图，见图5、图63、选择本底：点Background，因软件问题，High BE和Low BE的位置最好不改，否则无法再回到Origin，此时本底将连接这两点，Type可据实际情况选择，一般选择Shirley 类型，见图7。

图74、加峰：点Add peak，出现小框，在Peak Type处选择s、p、d、f等峰类型（一般选s），在Position处选择希望的峰位，需固定时则点fix前小方框，同法还可选半峰宽（FWHM）、峰面积等。

各项中的constraints可用来固定此峰与另一峰的关系。

xps分峰处理
摘要：
1.什么是XPS分峰处理
2.XPS分峰处理的作用
3.XPS分峰处理的方法
4.XPS分峰处理的实例
5.XPS分峰处理的结果及分析
正文：
XPS（X-ray Photoelectron Spectroscopy，X射线光电子能谱）是一种表征材料表面化学组成和电子状态的分析技术。

在XPS分析中，通常会涉及到分峰处理，以便获取更多关于材料表面信息。

那么，什么是XPS分峰处理呢？
XPS分峰处理是指在XPS谱图中，将高能电子束入射到材料表面时所发生的俄歇电子、光电子和二次电子等信息进行分离和识别的过程。

这个过程可以帮助我们了解材料的化学组成、键结构、氧化态等表面特性。

因此，XPS分峰处理在材料研究、表面分析等领域具有重要作用。

XPS分峰处理的方法主要有以下几种：
1.能量过滤：通过设置不同能量范围，将不同类型的电子信号分开。

2.角度过滤：利用电子在材料表面的反弹特性，通过设置不同入射角度，实现电子信号的分离。

3.结合能量和角度过滤：综合运用能量和角度过滤方法，进一步提高分峰效果。

下面，我们通过一个实例来说明XPS分峰处理的具体应用。

在某次实验中，我们使用XPS对一种新型材料的表面进行了分析。

首先，对该材料的XPS谱图进行分峰处理，得到不同能量范围内的光电子峰、俄歇电子峰和二次电子峰。

然后，根据这些峰的形状、位置和强度等信息，我们可以推断出该材料的化学组成、键结构和氧化态等表面特性。

通过XPS分峰处理，我们可以得到更加详细的材料表面信息，从而为材料的研究和应用提供有力支持。

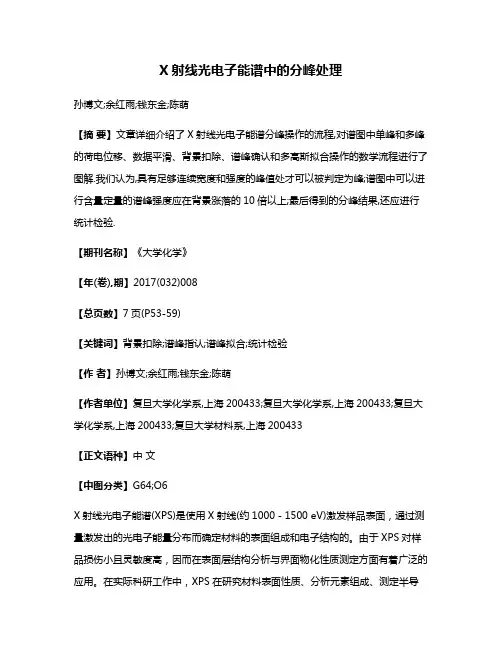

X射线光电子能谱中的分峰处理孙博文;余红雨;钱东金;陈萌【摘要】文章详细介绍了X射线光电子能谱分峰操作的流程,对谱图中单峰和多峰的荷电位移、数据平滑、背景扣除、谱峰确认和多高斯拟合操作的数学流程进行了图解.我们认为,具有足够连续宽度和强度的峰值处才可以被判定为峰;谱图中可以进行含量定量的谱峰强度应在背景涨落的10倍以上;最后得到的分峰结果,还应进行统计检验.【期刊名称】《大学化学》【年(卷),期】2017(032)008【总页数】7页(P53-59)【关键词】背景扣除;谱峰指认;谱峰拟合;统计检验【作者】孙博文;余红雨;钱东金;陈萌【作者单位】复旦大学化学系,上海200433;复旦大学化学系,上海200433;复旦大学化学系,上海200433;复旦大学材料系,上海200433【正文语种】中文【中图分类】G64;O6X射线光电子能谱(XPS)是使用X射线(约1000－1500 eV)激发样品表面，通过测量激发出的光电子能量分布而确定材料的表面组成和电子结构的。

由于XPS对样品损伤小且灵敏度高，因而在表面层结构分析与界面物化性质测定方面有着广泛的应用。

在实际科研工作中，XPS在研究材料表面性质、分析元素组成、测定半导体价带等方面都有着广泛的应用，对于从事无机化学、物理化学、分析化学等领域的科研人员来说都是一种强有力的手段。

XPS中，谱峰的化学位移与材料的化学结构和原子价态有关。

相同激发源及谱仪接收条件下，光电子峰的面积大小也可以表征该信号中的元素含量。

因此，XPS表征技术对于化学材料的表面研究来说必不可少。

但目前利用相关软件对XPS分峰时，在确定谱峰数量、谱峰位置时都有一定随意性，这与科研工作的严谨性相悖。

因此，本文主要讨论如何借助规范的数学手段确定XPS谱峰的准确位置，并给出峰面积。

本文从荷电校正、谱图平滑、谱峰指认、曲线拟合、统计检验等方面对分峰过程进行了介绍。

处理数据时所使用的软件主要为Origin 8.0和XPS Peak 4.2。

XPS能谱处理数据的方法X射线光电子能谱（XPS）是一种常用的表面分析技术，广泛应用于材料科学、化学、生物学等领域。

XPS能够提供元素的化学状态、表面成分、表面电荷状态等信息，是研究表面化学性质和表面结构的重要手段。

在实际应用中，人们通常需要对XPS数据进行处理和分析，以获得更准确的信息。

下面将介绍一些常用的XPS能谱处理数据的方法。

一、背景子扣除在XPS实验中，由于仪器本底信号和样品信号的叠加，最终的谱图中会包含一定程度的背景信号。

因此，在数据处理过程中，需要对谱图中的背景信号进行扣除，以减少干扰，提高信噪比。

背景子扣除的方法通常包括：1.线性插值法：通过在峰附近选择几个能量点，建立背景信号的线性插值模型，然后将该模型减去原始谱图中的信号，实现背景子扣除。

2. Shirley法：对于复杂的背景信号，可以采用Shirley法进行拟合处理。

该方法通过对谱图中的背景信号进行非线性曲线拟合，得到更准确的背景子信号。

3. Tougaard法：Tougaard法是一种基于自由度高斯分布的背景子扣除方法，能够较好地处理各种类型的背景信号。

二、峰拟合峰拟合是XPS数据处理中的一项重要工作，通过对峰形进行分析和拟合，可以获得各元素的峰位置、峰强度、峰形态等信息。

在进行峰拟合时，通常采用以下方法：1.高斯拟合：高斯函数是最常用的峰拟合函数之一，可以准确地描述对称的峰形。

在XPS数据处理中，通常将峰拟合为高斯峰，并通过拟合得到各元素的峰位置和峰强度等参数。

2.洛伦兹拟合：洛伦兹函数适用于描述非对称的峰形，在一些情况下可以比高斯函数更好地拟合实验数据。

3. Voigt拟合：Voigt函数是高斯函数和洛伦兹函数的组合，能够同时考虑高斯和洛伦兹的特点，适用于处理同时存在对称和非对称峰形的情况。

三、能级校正在XPS实验中，由于仪器漂移、折射率、能量校准等因素的影响，获得的数据可能存在一定的能级偏移。

因此，在数据处理过程中，需要对XPS数据进行能级校正，以获得更准确的结果。
