【CN209619463U】一种新型牺牲阳极【专利】

本发明属于材料的腐蚀防护技术领域：尤其涉及一种新型镁合金牺牲阳极。

背景技术：金属材料的腐蚀造成的经济损失巨大，采用牺牲阳极进行电化学保护是一种防止金属材料腐蚀的有效方法，对金属材料耐腐蚀性能的提高和使用寿命的延长具有重要意义。

镁合金的电化学性能较好，常被用作牺牲阳极材料，对设备装置的阴极材料进行保护，以延长阴极材料的使用寿命。

但是，常用镁合金阳极材料(如AZ31、AZ91、AZ63等)由于成分设计和制备工艺上的原因，导致合金晶粒粗大，组织不均匀，且铝与镁形成Mg17Al12相，并以网状分布于晶界，容易与镁基体形成微电池，加速牺牲阳极材料的消耗，并使消耗不均匀，从而降低牺牲阳极材料的使用寿命。

技术实现要素：本发明所要解决的技术问题是针对现有技术的不足，提供一种新型镁合金牺牲阳极，以解决上述技术问题的至少一种。

本发明解决上述技术问题的技术方案如下：一种新型镁合金牺牲阳极，由以下质量百分比组分组成：活性金属粒子2.0-3.2％、钆1.2-1.8％、铟2.0-2.8％、1.0-3.0％偶联剂、双金属氢氧化物4.0-5.5％和余量的镁。

本发明的有益效果是：发明人前期进行了大量的组分以及用量的筛选实验，意外的发现，本发明的技术方案通过合理的配比以及各组分的组合阳极消耗均匀。

能够改善组织；通过细化晶粒和改善组织，提高组织的均匀性，进而使镁合金阳极材料。

在腐蚀环境中消耗均匀适用于土壤、海水、热水器等腐蚀环境下的阴极保护，有着广阔的应用前景。

在上述技术方案的基础上，本发明还可以做如下改进。

进一步，由以下质量百分比组分组成：活性金属粒子2.8％、钆1.5％、铟2.0％、偶联剂3.0％、双金属氢氧化物4.8％和余量的镁。

进一步，所述活性金属粒子为锌、铝、镁、锡、钠、铬的金属粒子。

进一步，所述活性金属粒子的平均粒径为0.5-50.0μm。

进一步，所述双金属氢氧化物为花球层状双金属氢氧化物。

进一步，所述双金属氢氧化物中的二价金属离子包括：Mg2+、Zn2+、Ni2+、Co2+、Ca2+。

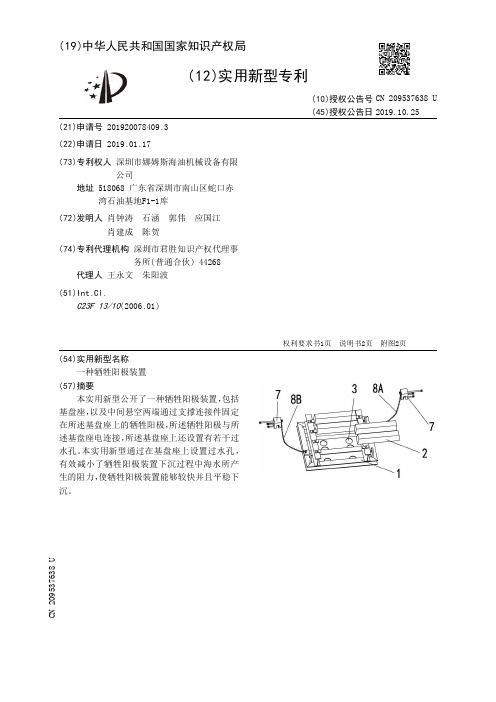

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920273817.4(22)申请日 2019.03.05(73)专利权人 焦作市益瑞合金材料有限公司地址 454000 河南省焦作市武陟县北郭乡益庄村(72)发明人 王财旺　马金仓　王蓬勃　秦胜利　(74)专利代理机构 郑州浩德知识产权代理事务所(普通合伙) 41130代理人 王国旭(51)Int.Cl.C23F 13/10(2006.01)(54)实用新型名称一种带动力缓冲的牺牲阳极装置(57)摘要本实用新型公开了一种带动力缓冲的牺牲阳极装置，包括上支架、下支架、复合电极、接线电极及桩基础；所述复合电极设置在上支架与下支架之间，所述复合电极通过上支架和下支架固定安装在桩基础外表面；所述上支架与复合电极之间、下支架与复合电极之间均设置有缓冲胶垫；所述接线电极至少两个并相互并联，且接线电极安装在复合电极外表面；本新型一方面结构简单，使用灵活方便，通用性好，可有效满足多种不同设备及使用场合使用的需要，另一方面可根据实际使用的需要，灵活调整牺牲阳极与外部介质间发生离子交换的效率，从而达到提高牺牲阳极对环境使用性能力和对设备的保护性能，从而达到提高牺牲阳极使用的灵活性和可靠性的目的。

权利要求书1页 说明书4页 附图1页CN 209619460 U 2019.11.12C N 209619460U权　利　要　求　书1/1页CN 209619460 U1.一种带动力缓冲的牺牲阳极装置，其特征在于：包括上支架、下支架、复合电极、接线电极及桩基础；所述复合电极上端设置有上支架，所述复合电极下端设置有下支架，所述复合电极设置在上支架与下支架之间，所述复合电极通过上支架和下支架固定安装在桩基础外表面；所述上支架包括上部支撑板和上部加强板，所述上部加强板设置在上部支撑板外表面，且上部加强板通过铆钉与上部支撑板进行固定连接，所述下支架包括下部支撑板和下部加强板，所述下部加强板设置在下部支撑板外表面，且下部加强板通过铆钉与下部支撑板进行固定连接；所述上支架与复合电极之间、下支架与复合电极之间均设置有缓冲胶垫，所述缓冲胶垫直径为复合电极直径的1/3-1/2；所述接线电极至少两个并相互并联，且接线电极安装在复合电极外表面；所述复合电极包括导线、电阻、硬质陶瓷防护罩、尼龙承载架、铸铁牺牲阳极、铝合金牺牲阳极、镁合金牺牲阳极、绝缘定位堵头、绝缘尼龙管、密封盖；所述硬质陶瓷防护罩、尼龙承载架、铸铁牺牲阳极、铝合金牺牲阳极、镁合金牺牲阳极均为空心管状结构，其中硬质陶瓷防护罩两端均设置有绝缘定位堵头，所述尼龙承载架、铸铁牺牲阳极、铝合金牺牲阳极、镁合金牺牲阳极均嵌于硬质陶瓷防护罩内，并通过绝缘定位堵头与硬质陶瓷防护罩相互连接，所述尼龙承载架、铸铁牺牲阳极、铝合金牺牲阳极、镁合金牺牲阳极、绝缘定位堵头均与硬质陶瓷防护罩同轴分布，其中铸铁牺牲阳极包覆在铝合金牺牲阳极外表面，所述铝合金牺牲阳极包覆在镁合金牺牲阳极外表面，所述尼龙承载架至少两个，且尼龙承载架位于铸铁牺牲阳极与铝合金牺牲阳极接触面之间和铝合金牺牲阳极与镁合金牺牲阳极接触面之间，所述铸铁牺牲阳极、铝合金牺牲阳极、镁合金牺牲阳极的长度一致，所述绝缘尼龙管嵌于镁合金牺牲阳极内并与绝缘尼龙管同轴分布，所述电阻至少一个，嵌于绝缘尼龙管内表面，所述电阻均沿绝缘尼龙管轴线均布，其中至少一个电阻与复合电极前端面电气连接，所述电阻均与至少一条导线电气连接，所述导线末端与电阻电气连接，所述密封盖均为横截面呈“凵”字型的槽状结构，所述密封盖至少两个，所述密封盖均包覆在复合电极外表面的两端，所述复合电极和密封盖之间均设置有导线孔，所述导线孔直径一致，并依次形成连通，所述导线孔直径为20-500mm，所述导线前端通过导线孔安装在密封盖外，并且超出密封盖外表面至少10mm；所述接线电极至少两个并相互并联，各所述接线电极均嵌于复合电极侧表面并分别与复合电极的铸铁牺牲阳极、铝合金牺牲阳极、镁合金牺牲阳极前端面电气连接；所述接线电极并与复合电极前端面电气连接。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239029.3(22)申请日 2019.02.25(73)专利权人 费县银光镁业有限公司地址 273400 山东省临沂市费县费城镇费朱路(72)发明人 张明芳　凌烨　(74)专利代理机构 石家庄轻拓知识产权代理事务所(普通合伙) 13128代理人 侯迎新(51)Int.Cl.C23F 13/06(2006.01)(54)实用新型名称一种锅炉热水井防腐牺牲阳极装置(57)摘要本实用新型公开了一种锅炉热水井防腐牺牲阳极装置，包括固定安装于锅炉热水井一侧并伸入锅炉热水井内的套管，于套管两端分别设有沿套管的轴向伸入套管的固定件和牺牲阳极，固定件位于锅炉热水井外侧，牺牲阳极位于锅炉热水井的内侧，且牺牲阳极与固定件的相互靠近的一端相卡接，以构成牺牲阳极固定于锅炉热水井内。

本实用新型具有安装、更换便利且只需将锅炉热水井内液面排至牺牲阳极以下的位置的特点，适用于锅炉热水井的防腐技术领域。

权利要求书1页 说明书3页 附图5页CN 209619454 U 2019.11.12C N 209619454U权　利　要　求　书1/1页CN 209619454 U1.一种锅炉热水井防腐牺牲阳极装置，其特征在于：包括固定安装于锅炉热水井一侧并伸入锅炉热水井内的套管，于套管两端分别设有沿套管的轴向伸入套管的固定件和牺牲阳极，固定件位于锅炉热水井外侧，牺牲阳极位于锅炉热水井的内侧，且牺牲阳极与固定件的相互靠近的一端相卡接，以构成牺牲阳极固定于锅炉热水井内。

2.根据权利要求1所述的一种锅炉热水井防腐牺牲阳极装置，其特征在于：所述牺牲阳极为棒状结构，于所述牺牲阳极伸入所述套管一端的端面上形成有沿牺牲阳极的轴线向内凹陷的插槽，于所述牺牲阳极内且位于所述插槽伸入牺牲阳极的端部处形成有卡槽，所述卡槽与所述插槽相连通，所述固定件具有可伸入所述插槽内的插杆，所述插杆与所述插槽相适配，且于所述插杆与牺牲阳极相插接的一端设有具有弹性的卡接片，所述卡接片弹性卡接于所述卡槽内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239074.9(22)申请日 2019.02.25(73)专利权人 费县银光镁业有限公司地址 273400 山东省临沂市费县费城镇费朱路(72)发明人 张明芳　凌烨　(74)专利代理机构 石家庄轻拓知识产权代理事务所(普通合伙) 13128代理人 侯迎新(51)Int.Cl.C23F 13/16(2006.01)(54)实用新型名称一种石油管道用套管阳极(57)摘要本实用新型公开了一种石油管道用套管阳极，包括相互扣合并抱紧于套管上的第一阳极扣板和第二阳极扣板，于第一阳极扣板和第二阳极扣板相互扣合所形成的管体的两端分别设有第一收紧件和第二收紧件，第二收紧件在外力旋动下沿套管的轴线向第一收紧件运动，以构成相互扣合的第一阳极扣板和第二扣板收紧于第一收紧件和第二收紧件之间。

本实用新型具有防腐期限长且安装更换方便的特点，适用于油田中油水井套管防腐技术领域。

权利要求书1页 说明书3页 附图2页CN 209619462 U 2019.11.12C N 209619462U权　利　要　求　书1/1页CN 209619462 U1.一种石油管道用套管阳极，其特征在于：包括相互扣合并抱紧于套管上的第一阳极扣板和第二阳极扣板，于第一阳极扣板和第二阳极扣板相互扣合所形成的管体的两端分别设有第一收紧件和第二收紧件，第二收紧件在外力旋动下沿套管的轴线向第一收紧件运动，以构成相互扣合的第一阳极扣板和第二扣板收紧于第一收紧件和第二收紧件之间。

2.根据权利要求1所述的一种石油管道用套管阳极，其特征在于：于所述第一阳极扣板与第二阳极扣板相扣合的一端形成有若干第一卡块，若干所述第一卡块沿所述套管的轴向间隔设置，于所述第一阳极扣板与第二阳极扣板相扣合的另一端形成有若干第一卡槽，若干所述第一卡槽沿所述套管的轴向间隔设置，于所述第二阳极扣板与第一阳极扣板相扣合的两个端部分别形成有若干第二卡槽和若干第二卡块，所述第一卡块与所述第二卡槽一一卡接，所述第二卡块与所述第一卡槽一一卡接。

专利名称：一种新型牺牲阳极结构
专利类型：实用新型专利
发明人：颜丹平,杜艳霞,段蔚,路民旭,邢琳琳,唐德志,钱迪,高佳伟,尹志彪,褚大军,孙宝跃
申请号：CN201420188417.0
申请日：20140418
公开号：CN203960337U
公开日：
20141126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型牺牲阳极结构。

该牺牲阳极包括牺牲阳极基体和镀锌钢芯两部分。

牺牲阳极基体的截面为长方形且长是宽的4.1倍。

圆柱形镀锌钢芯处于牺牲阳极基体的中央位置，有一部分嵌在牺牲阳极基体内部，该部分的长度为牺牲阳极基体长度的0.75倍。

镀锌钢芯与牺牲阳极基体的接触电阻小于0.001Ω。

另一部分镀锌钢芯裸露在牺牲阳极基体外部，主要是为了方便与电缆进行电连接。

在实际应用中整个牺牲阳极都被填饱料填充，填饱料的成分参考国标BG/T21448-2008中填饱料的成分。

与传统D形截面及梯形截面牺牲阳极相比，该新型牺牲阳极具有更大的表面电流发散能力和更长的服役寿命，拥有更好的服役性能。

申请人：北京市燃气集团有限责任公司,北京科技大学,安科工程技术研究院(北京)有限公司
地址：100035 北京市西城区西直门南小街22号
国籍：CN
代理机构：北京金智普华知识产权代理有限公司
代理人：皋吉甫
更多信息请下载全文后查看。

专利名称：牺牲阳极组合件
专利类型：发明专利
发明人：尼格尔·大卫森,格瑞斯·格拉斯,安德瑞恩·罗伯特申请号：CN200580013292.1
申请日：20050429
公开号：CN1965106A
公开日：
20070516
专利内容由知识产权出版社提供
摘要：一种牺牲阳极组件，用于提供阴极保护和/或对金属部分进行钝化，包括：(a)电池，该电池具有阳极(2)和阴极(3)，其布置成阳极和阴极并非相互电连接，而是相互离子连接，使得电流可以在阳极和阴极之间流动；(b)连接到电池阳极上的连接器(6)，用于将阳极电连接到被阴极保护的金属部分上；以及(c)牺牲阳极(7)，通过串联方式与所述电池的阴极电连接；其中，所述电池与周围环境隔离开，使得电流仅仅只能通过牺牲阳极和连接器流入电池以及从电池中流出。

本发明还提供一种通过阴极保护的方式保护金属的方法，其中这样的牺牲阳极组件通过组件的连接器阴极的连接到金属上，以及一种加强的实体结构，其中部分或全部的加强结构通过这种方法得到阴极保护。

申请人：富斯乐国际有限公司
地址：英国伦敦
国籍：GB
代理机构：北京科龙寰宇知识产权代理有限责任公司
代理人：孙皓晨
更多信息请下载全文后查看。

专利名称：牺牲阳极阴极保护自动检测处理系统专利类型：发明专利
发明人：彭充,徐仁星,王明衍
申请号：CN200610025195.0
申请日：20060329
公开号：CN101045994A
公开日：
20071003
专利内容由知识产权出版社提供
摘要：本发明牺牲阳极阴极保护自动检测处理系统由连接调试桩、电位桩的检测模块、参比电极、移动式数据采集器、植入程序的处理器和安装阴极保护数据处理软件的计算机构成。

数据通过两种方式完成检测、采集和存储。

无线遥控可由巡检车近距离巡视或通过收发短信方式传输信息。

调试桩检测模块和电位桩检测模块的检测功能，由模块中的处理器控制，在处理器中固化的软件指令下，完成所有检测工作。

然后，通过移动式采集器完成数据采集，并批量传输给计算机，由数据处理软件实现数据处理。

本发明是一种实用、效率和准确率高的牺牲阳极阴极保护自动检测处理系统。

申请人：宝山钢铁股份有限公司,张家港保税区中诚国际工贸有限公司
地址：201900 上海市宝山区富锦路果园
国籍：CN
代理机构：上海明成云知识产权代理有限公司
代理人：周成
更多信息请下载全文后查看。

专利名称：一种用于海水中的牺牲阳极专利类型：实用新型专利
发明人：张峻萍,荆学雷
申请号：CN202122285788.3
申请日：20210922
公开号：CN215628308U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于海水中的牺牲阳极，包括密封罐、密封盖、阳极本体，密封罐呈圆筒状，密封罐的内部套接有内衬管，密封罐的侧壁上开设有观察孔，密封盖的一端外壁上设有外环台阶，外环台阶的台阶端面上设有环状凹槽，环状凹槽内设有密封环，密封盖内设有接线腔，密封圈内插装连接有电极棒，阳极本体呈圆柱状，本实用新型通过将牺牲阳极装配在密封罐的内部，并通过两端设置的密封盖将牺牲阳极密封在密封罐内，从而避免阳极本体与海水等介质直接接触，防止海水中含有的酸碱成分对牺牲阳极本体造成额外的腐蚀，从而延长了牺牲阳极在海水中的使用寿命。

申请人：河南盛世达防腐工程有限公司
地址：454000 河南省焦作市武陟县工业园区
国籍：CN
代理机构：郑州浩德知识产权代理事务所(普通合伙)
代理人：王国旭
更多信息请下载全文后查看。
