铝合金电缆正确连接方案分析

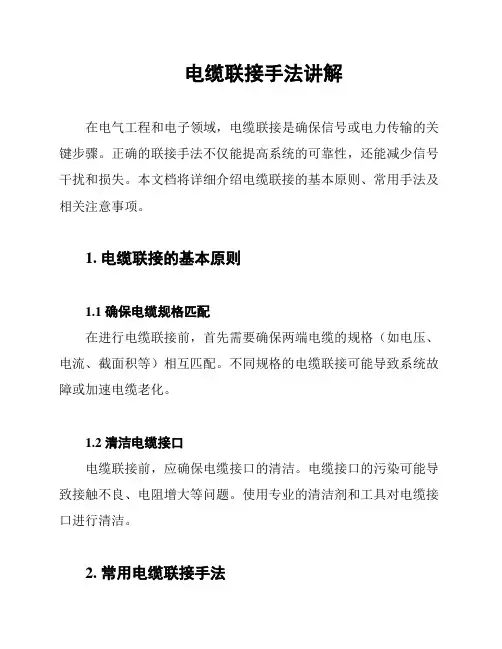

电缆联接手法讲解在电气工程和电子领域，电缆联接是确保信号或电力传输的关键步骤。

正确的联接手法不仅能提高系统的可靠性，还能减少信号干扰和损失。

本文档将详细介绍电缆联接的基本原则、常用手法及相关注意事项。

1. 电缆联接的基本原则1.1 确保电缆规格匹配在进行电缆联接前，首先需要确保两端电缆的规格（如电压、电流、截面积等）相互匹配。

不同规格的电缆联接可能导致系统故障或加速电缆老化。

1.2 清洁电缆接口电缆联接前，应确保电缆接口的清洁。

电缆接口的污染可能导致接触不良、电阻增大等问题。

使用专业的清洁剂和工具对电缆接口进行清洁。

2. 常用电缆联接手法2.1 压接法压接法是目前应用最广泛的电缆联接手法之一。

其主要步骤如下：1) 准备压接工具，如压接钳、压接模具等。

2) 剥除外皮：根据电缆规格，剥去适当长度的外皮。

3) 去除绝缘层：使用专用工具（如剥线钳）去除绝缘层。

4) 压接：将导体插入压接模具，使用压接钳进行压接。

5) 检查：确认压接部位是否牢固、接触良好。

2.2 焊接法焊接法适用于要求较高的场合，如高频信号传输。

其主要步骤如下：1) 准备焊接工具，如电烙铁、焊料、焊剂等。

2) 剥除外皮和绝缘层：同压接法。

3) 焊接：使用电烙铁将焊料熔化，焊接在导体上。

4) 冷却：焊接完成后，让焊接部位自然冷却。

5) 检查：确认焊接部位是否牢固、无虚焊。

2.3 插接法插接法适用于多芯电缆的联接。

其主要步骤如下：1) 准备插接件：根据电缆规格选择合适的插接件。

2) 剥除外皮和绝缘层：同压接法。

3) 插入：将导体插入插接件的对应位置。

4) 紧固：使用螺丝或其他紧固件紧固插接件。

5) 检查：确认联接是否牢固、接触良好。

3. 注意事项3.1 操作安全在进行电缆联接操作时，应确保遵守相关安全规范，如佩戴绝缘手套、确保设备断电等。

3.2 选用合适的手法根据实际需求和场合，选择合适的电缆联接手法。

不同的手法适用于不同的应用场景。

3.3 定期检查和维护电缆联接完成后，应定期进行检查和维护，确保联接部位仍然牢固、接触良好。

电缆对接方法电缆对接是指将两根电缆连接在一起，确保电信号或电力能够正常传输。

在实际工程中，电缆对接是非常常见的操作，因此掌握正确的电缆对接方法对于工程施工人员来说是非常重要的。

下面将介绍几种常见的电缆对接方法。

首先，最常见的电缆对接方法是焊接对接。

这种方法适用于金属导线，通过焊接将两根电缆的导线直接连接在一起，确保电流能够正常传输。

在进行焊接对接时，需要先将电缆的绝缘层剥离，然后将两根导线交叉连接，并进行焊接。

焊接完成后，需要对焊接处进行绝缘处理，以防止漏电或者短路的发生。

其次，还有一种常见的电缆对接方法是压接对接。

这种方法适用于一些特殊的电缆，如绝缘电缆或者光纤电缆。

在进行压接对接时，需要使用专门的压接工具将两根电缆的导线连接在一起，通过压接工具的压力将导线牢固地连接在一起，确保电流或者信号的正常传输。

压接对接方法操作简单，而且连接牢固，因此在一些特殊场合下得到广泛应用。

另外，还有一种电缆对接方法是接线端子对接。

这种方法适用于需要频繁更换或者维护的电缆连接。

在进行接线端子对接时，需要使用专门的接线端子将两根电缆的导线连接在一起，通过螺丝或者螺母将导线固定在接线端子上，确保连接牢固可靠。

这种对接方法适用于一些需要频繁更换的场合，如电气设备的连接。

最后，还有一种电缆对接方法是插拔式连接。

这种方法适用于一些需要经常拆卸的电缆连接，如一些移动设备或者临时连接。

在进行插拔式连接时，需要使用专门的插头和插座将两根电缆连接在一起，通过插拔操作实现连接和断开。

这种对接方法操作简单方便，适用于一些临时性的电缆连接。

总的来说，电缆对接方法有多种多样，根据实际情况选择合适的对接方法非常重要。

在进行电缆对接时，需要根据电缆类型、使用环境和连接需求选择合适的对接方法，确保连接牢固可靠，电流或者信号能够正常传输。

希望以上介绍的电缆对接方法能够对大家有所帮助。

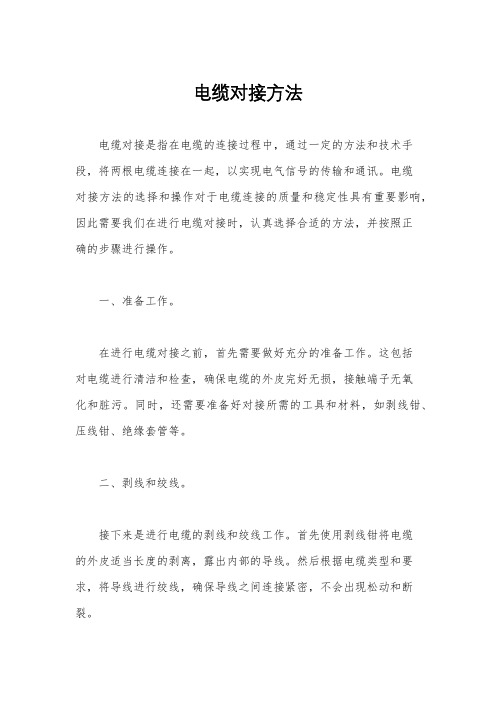

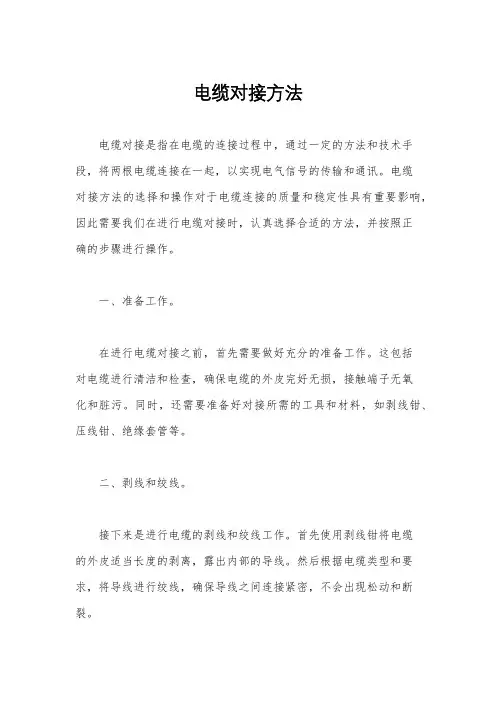

电缆对接方法电缆对接是指在电缆的连接过程中，通过一定的方法和技术手段，将两根电缆连接在一起，以实现电气信号的传输和通讯。

电缆对接方法的选择和操作对于电缆连接的质量和稳定性具有重要影响，因此需要我们在进行电缆对接时，认真选择合适的方法，并按照正确的步骤进行操作。

一、准备工作。

在进行电缆对接之前，首先需要做好充分的准备工作。

这包括对电缆进行清洁和检查，确保电缆的外皮完好无损，接触端子无氧化和脏污。

同时，还需要准备好对接所需的工具和材料，如剥线钳、压线钳、绝缘套管等。

二、剥线和绞线。

接下来是进行电缆的剥线和绞线工作。

首先使用剥线钳将电缆的外皮适当长度的剥离，露出内部的导线。

然后根据电缆类型和要求，将导线进行绞线，确保导线之间连接紧密，不会出现松动和断裂。

三、端子连接。

在完成剥线和绞线后，需要将电缆连接至端子上。

这一步需要根据电缆的类型和端子的规格选择合适的连接方法，可以采用焊接、压接或螺丝固定等方式。

在进行端子连接时，需要注意保持连接的稳固和可靠，避免出现接触不良和断裂的情况。

四、绝缘处理。

完成端子连接后，需要对接头部分进行绝缘处理。

这包括使用绝缘套管或绝缘胶带对连接部位进行包裹，确保连接处的绝缘性能良好，避免出现漏电和短路等安全隐患。

五、测试验证。

最后一步是对电缆对接进行测试验证。

可以采用多种方法对连接部位进行测试，如绝缘电阻测试、导通测试、耐压测试等，确保连接质量符合要求，能够正常工作。

总结。

电缆对接是电气连接中的重要环节，正确的对接方法和操作能够保证连接的稳定性和可靠性。

在进行电缆对接时，需要注意选择合适的方法和工具，严格按照操作规程进行操作，确保连接质量和安全性。

希望本文所述的电缆对接方法能够为大家在实际工作中提供一定的参考和帮助。

铝合金电缆正确连接方案分析
铝合金电缆是一种广泛应用于电力系统中的电缆。

相较于铜电缆，铝合金电缆具有价格低廉、导电率高、重量轻等优点，因此得到广泛使用。

但在铝合金电缆的连接工程中存在一些问题，例如电缆连接时需要额外采取保护措施、连接头温度上升过高等问题。

为了保障电缆的正常使用及延长其使用寿命，下面将为大家介绍铝合金电缆正确连接方案。

一、选用合适的连接头材料
铝合金电缆的连接头应选用符合标准的合适材料，并应具有良好的电气性能、耐高温性能以及抗氧化性能。

同时，必须注重材料的硬度，以保证连接头与电缆的紧密配合。

二、正确的接头处理方法
1、电缆接头加工前一定要保证清洁和光亮度和并进行去氧化处理，以避免铝与空气中的氧气发生化学反应。

2、铝合金接头的接缝处应当进行翻边，且翻边深度要与电缆保持匹配，遵循先切削后翻边的原则。

3、要严格遵循电缆连接头加工规范，以确保铝合金电缆的较高通导率得以充分地利用。

三、采用合适的压接工具
铝合金电缆连接应采用合适的工具来进行压接，以确保对电缆
的受力平衡、良好的接触、紧密封合等要求，同时最大程度地避免
火花等安全隐患风险。

四、施工条件控制
铝合金电缆连接施工时需考虑室内空气是湿度较高，同时氧气
充足，很容易造成铝合金电缆的氧化变形，因此需保证通风好，同
时含水量低的室内，以确保铝合金电缆连接的可靠性和确保使用寿命。

总之，正确的铝合金电缆连接方案，需要严格遵循规范，从质量、施工等多方面进行加强。

铝合金电缆在使用过程中应加强维护，及时检查连接是否出现电气故障等，以充分发挥其优越性能。

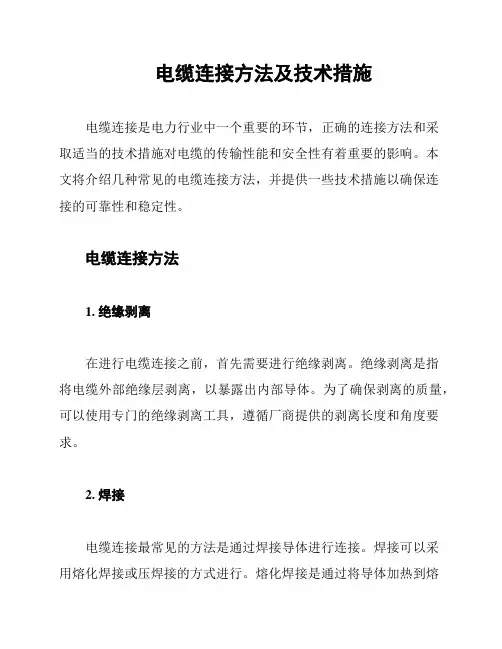

电缆连接方法及技术措施电缆连接是电力行业中一个重要的环节，正确的连接方法和采取适当的技术措施对电缆的传输性能和安全性有着重要的影响。

本文将介绍几种常见的电缆连接方法，并提供一些技术措施以确保连接的可靠性和稳定性。

电缆连接方法1. 绝缘剥离在进行电缆连接之前，首先需要进行绝缘剥离。

绝缘剥离是指将电缆外部绝缘层剥离，以暴露出内部导体。

为了确保剥离的质量，可以使用专门的绝缘剥离工具，遵循厂商提供的剥离长度和角度要求。

2. 焊接电缆连接最常见的方法是通过焊接导体进行连接。

焊接可以采用熔化焊接或压焊接的方式进行。

熔化焊接是通过将导体加热到熔化状态，然后使其冷却形成连接；压焊接则是通过机械压力将导体连接在一起。

在进行焊接之前，需要仔细清理导体表面，使其免受氧化和污染。

3. 绝缘套管为了保护焊接后的连接，可以在连接处使用绝缘套管。

绝缘套管可以提供额外的绝缘层，防止电缆在连接处发生短路或绝缘破损。

选择合适的绝缘套管材料和规格非常重要，以确保其耐高温、耐腐蚀和耐电压的性能。

4. 终端接头对于电缆终端的连接，可以使用终端接头。

终端接头通常由绝缘材料制成，用于连接电缆与设备或其他电缆。

终端接头的安装和调整需要根据具体的设备和电缆类型进行，并且需要进行必要的绝缘测试和压力测试以确保连接的可靠性。

技术措施1. 清洁在进行电缆连接之前，应该仔细清洁所有连接部位。

清洁可以去除表面的污垢和氧化物，提供一个良好的连接界面。

可以使用专门的清洁剂和工具来清洁导体和连接部位。

2. 扭矩控制在连接电缆时，应该采用恰当的扭矩控制。

过高或过低的扭矩都可能导致连接不紧固或导致绝缘破损。

根据电缆和连接件的规格，使用合适的扭矩工具，并按照厂商提供的扭矩要求进行操作。

3. 绝缘测试连接完成后，应该进行绝缘测试以验证连接的质量。

绝缘测试可以使用绝缘电阻测试仪进行，通过测量连接处的绝缘电阻来判断是否存在绝缘故障。

4. 充足的通风和散热一些电缆连接可能会产生热量，特别是在高电流传输或高负载情况下。

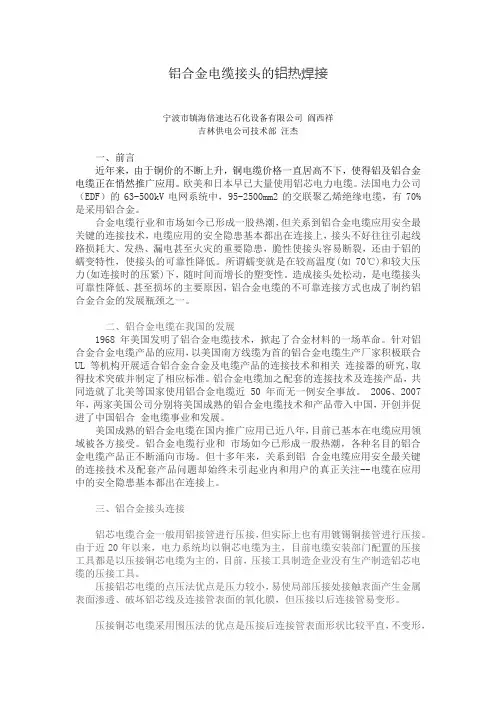

铝合金电缆接头的铝热焊接宁波市镇海倍速达石化设备有限公司阎西祥吉林供电公司技术部汪杰一、前言近年来，由于铜价的不断上升，铜电缆价格一直居高不下，使得铝及铝合金电缆正在悄然推广应用。

欧美和日本早已大量使用铝芯电力电缆。

法国电力公司（EDF）的63-500kV电网系统中，95-2500mm2的交联聚乙烯绝缘电缆，有70%是采用铝合金。

合金电缆行业和市场如今已形成一股热潮，但关系到铝合金电缆应用安全最关键的连接技术，电缆应用的安全隐患基本都出在连接上，接头不好往往引起线路损耗大、发热、漏电甚至火灾的重要隐患，脆性使接头容易断裂，还由于铝的蠕变特性，使接头的可靠性降低。

所谓蠕变就是在较高温度(如70℃)和较大压力(如连接时的压紧)下，随时间而增长的塑变性。

造成接头处松动，是电缆接头可靠性降低、甚至损坏的主要原因，铝合金电缆的不可靠连接方式也成了制约铝合金合金的发展瓶颈之一。

二、铝合金电缆在我国的发展1968 年美国发明了铝合金电缆技术，掀起了合金材料的一场革命。

针对铝合金合金电缆产品的应用，以美国南方线缆为首的铝合金电缆生产厂家积极联合UL 等机构开展适合铝合金合金及电缆产品的连接技术和相关连接器的研究，取得技术突破并制定了相应标准。

铝合金电缆加之配套的连接技术及连接产品，共同造就了北美等国家使用铝合金电缆近 50 年而无一例安全事故。

2006、2007 年，两家美国公司分别将美国成熟的铝合金电缆技术和产品带入中国，开创并促进了中国铝合金电缆事业和发展。

美国成熟的铝合金电缆在国内推广应用已近八年，目前已基本在电缆应用领域被各方接受。

铝合金电缆行业和市场如今已形成一股热潮，各种名目的铝合金电缆产品正不断涌向市场。

但十多年来，关系到铝合金电缆应用安全最关键的连接技术及配套产品问题却始终未引起业内和用户的真正关注--电缆在应用中的安全隐患基本都出在连接上。

三、铝合金接头连接铝芯电缆合金一般用铝接管进行压接，但实际上也有用镀锡铜接管进行压接。

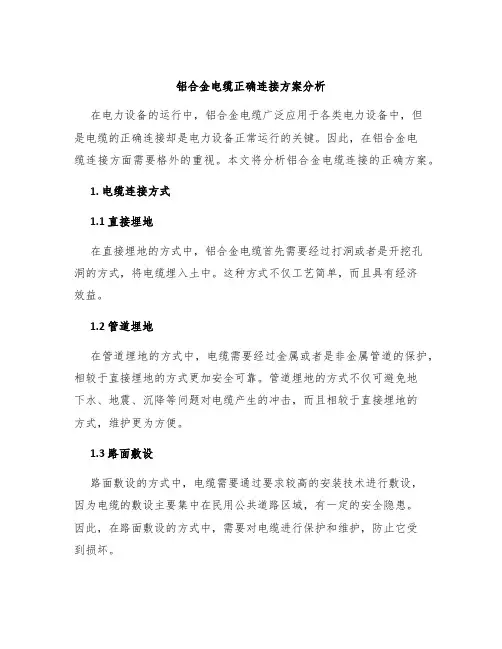

铝合金电缆正确连接方案分析在电力设备的运行中，铝合金电缆广泛应用于各类电力设备中，但是电缆的正确连接却是电力设备正常运行的关键。

因此，在铝合金电缆连接方面需要格外的重视。

本文将分析铝合金电缆连接的正确方案。

1. 电缆连接方式1.1 直接埋地在直接埋地的方式中，铝合金电缆首先需要经过打洞或者是开挖孔洞的方式，将电缆埋入土中。

这种方式不仅工艺简单，而且具有经济效益。

1.2 管道埋地在管道埋地的方式中，电缆需要经过金属或者是非金属管道的保护，相较于直接埋地的方式更加安全可靠。

管道埋地的方式不仅可避免地下水、地震、沉降等问题对电缆产生的冲击，而且相较于直接埋地的方式，维护更为方便。

1.3 路面敷设路面敷设的方式中，电缆需要通过要求较高的安装技术进行敷设，因为电缆的敷设主要集中在民用公共道路区域，有一定的安全隐患。

因此，在路面敷设的方式中，需要对电缆进行保护和维护，防止它受到损坏。

2. 铝合金电缆连接铝合金电缆连接是电缆运行的关键。

因此，在连接时，应该遵循以下几个操作要点：2.1 操作前在进行任何的操作前，应该保持工具清洁，并检查工具是否有脱皮、生锈等情况。

此外，还要判断电缆上的接口是否有破损，《电气安全规范》也规定，必须选择符合标准的接头，避免因连接不当而导致电缆故障。

2.2 连接时首先，应该剥开电缆的绝缘层，然后清洁导体面，确保无氧化层、水分、油脂等污染物。

保护李（绝缘套管、电缆接头等）和电缆应为同一类型材料，避免材料不一致导致接触表面腐蚀；以及避免温度、压力、环境等各种因素不一致导致水分、耐压电气强度、含漏电流的变化等负面影响。

2.3 操作后连接完成后，应检查连接是否紧固，防止未必紧固而松动。

如果是埋地连接，应封入冷缩管，并进行绝缘测试。

此外，应把铝合金电缆的接头封好，防止污染等因素影响导体表面绝缘性能。

同时，还应进行电气性能测试，确保连接质量。

3. 铝合金电缆连接常见问题3.1 电缆过载电缆过载是指当电缆接受的额定电流大于标称电流时导致的电缆故障。

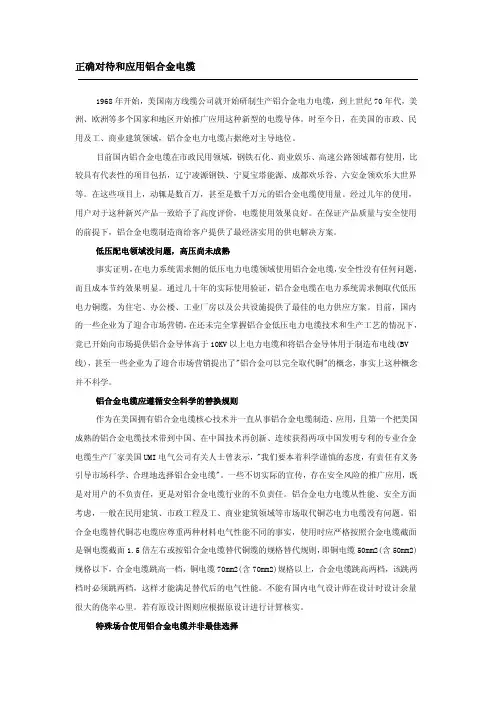

正确对待和应用铝合金电缆1968年开始，美国南方线缆公司就开始研制生产铝合金电力电缆，到上世纪70年代，美洲、欧洲等多个国家和地区开始推广应用这种新型的电缆导体。

时至今日，在美国的市政、民用及工、商业建筑领域，铝合金电力电缆占据绝对主导地位。

目前国内铝合金电缆在市政民用领域，钢铁石化、商业娱乐、高速公路领域都有使用，比较具有代表性的项目包括，辽宁凌源钢铁、宁夏宝塔能源、成都欢乐谷、六安金领欢乐大世界等。

在这些项目上，动辄是数百万，甚至是数千万元的铝合金电缆使用量。

经过几年的使用，用户对于这种新兴产品一致给予了高度评价，电缆使用效果良好。

在保证产品质量与安全使用的前提下，铝合金电缆制造商给客户提供了最经济实用的供电解决方案。

低压配电领域没问题，高压尚未成熟事实证明，在电力系统需求侧的低压电力电缆领域使用铝合金电缆，安全性没有任何问题，而且成本节约效果明显。

通过几十年的实际使用验证，铝合金电缆在电力系统需求侧取代低压电力铜缆，为住宅、办公楼、工业厂房以及公共设施提供了最佳的电力供应方案。

目前，国内的一些企业为了迎合市场营销，在还未完全掌握铝合金低压电力电缆技术和生产工艺的情况下，竟已开始向市场提供铝合金导体高于10KV以上电力电缆和将铝合金导体用于制造布电线(BV 线)，甚至一些企业为了迎合市场营销提出了"铝合金可以完全取代铜"的概念，事实上这种概念并不科学。

铝合金电缆应遵循安全科学的替换规则作为在美国拥有铝合金电缆核心技术并一直从事铝合金电缆制造、应用，且第一个把美国成熟的铝合金电缆技术带到中国、在中国技术再创新、连续获得两项中国发明专利的专业合金电缆生产厂家美国UMI电气公司有关人士曾表示，"我们要本着科学谨慎的态度，有责任有义务引导市场科学、合理地选择铝合金电缆"。

一些不切实际的宣传，存在安全风险的推广应用，既是对用户的不负责任，更是对铝合金电缆行业的不负责任。

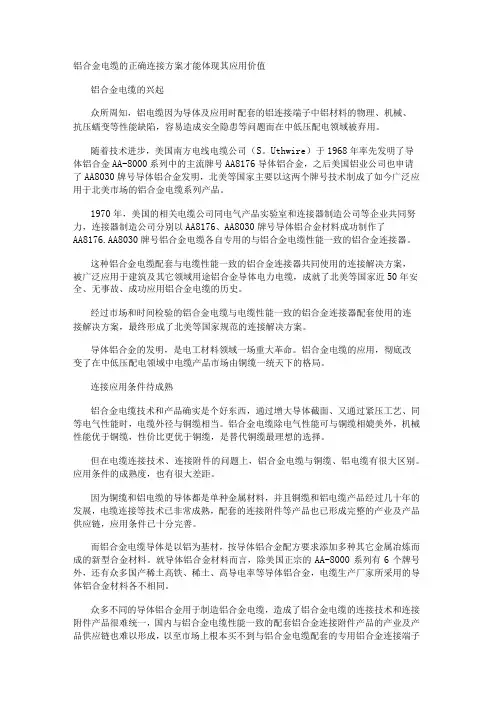

铝合金电缆的正确连接方案才能体现其应用价值铝合金电缆的兴起众所周知，铝电缆因为导体及应用时配套的铝连接端子中铝材料的物理、机械、抗压蠕变等性能缺陷，容易造成安全隐患等问题而在中低压配电领域被弃用。

随着技术进步，美国南方电线电缆公司（S。

Uthwire）于1968年率先发明了导体铝合金AA-8000系列中的主流牌号AA8176导体铝合金，之后美国铝业公司也申请了AA8030牌号导体铝合金发明，北美等国家主要以这两个牌号技术制成了如今广泛应用于北美市场的铝合金电缆系列产品。

1970年，美国的相关电缆公司同电气产品实验室和连接器制造公司等企业共同努力，连接器制造公司分别以AA8176、AA8030牌号导体铝合金材料成功制作了AA8176.AA8030牌号铝合金电缆各自专用的与铝合金电缆性能一致的铝合金连接器。

这种铝合金电缆配套与电缆性能一致的铝合金连接器共同使用的连接解决方案，被广泛应用于建筑及其它领域用途铝合金导体电力电缆，成就了北美等国家近50年安全、无事故、成功应用铝合金电缆的历史。

经过市场和时间检验的铝合金电缆与电缆性能一致的铝合金连接器配套使用的连接解决方案，最终形成了北美等国家规范的连接解决方案。

导体铝合金的发明，是电工材料领域一场重大革命。

铝合金电缆的应用，彻底改变了在中低压配电领域中电缆产品市场由铜缆一统天下的格局。

连接应用条件待成熟铝合金电缆技术和产品确实是个好东西，通过增大导体截面、又通过紧压工艺、同等电气性能时，电缆外径与铜缆相当。

铝合金电缆除电气性能可与铜缆相媲美外，机械性能优于铜缆，性价比更优于铜缆，是替代铜缆最理想的选择。

但在电缆连接技术、连接附件的问题上，铝合金电缆与铜缆、铝电缆有很大区别。

应用条件的成熟度，也有很大差距。

因为铜缆和铝电缆的导体都是单种金属材料，并且铜缆和铝电缆产品经过几十年的发展，电缆连接等技术已非常成熟，配套的连接附件等产品也已形成完整的产业及产品供应链，应用条件已十分完善。

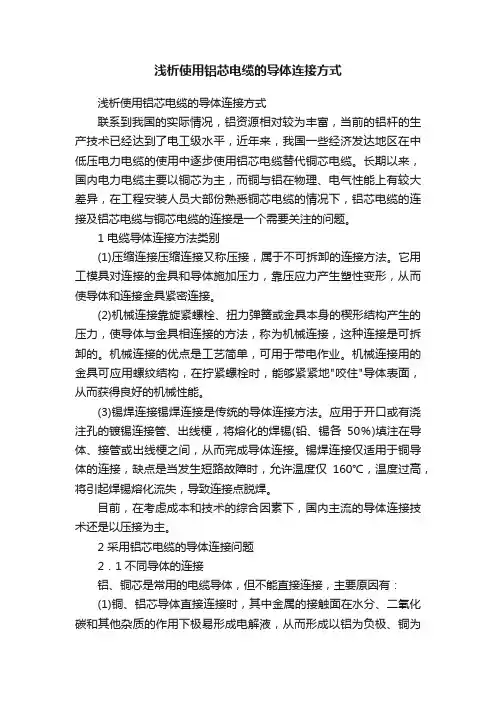

浅析使用铝芯电缆的导体连接方式浅析使用铝芯电缆的导体连接方式联系到我国的实际情况，铝资源相对较为丰富，当前的铝杆的生产技术已经达到了电工级水平，近年来，我国一些经济发达地区在中低压电力电缆的使用中逐步使用铝芯电缆替代铜芯电缆。

长期以来，国内电力电缆主要以铜芯为主，而铜与铝在物理、电气性能上有较大差异，在工程安装人员大部份熟悉铜芯电缆的情况下，铝芯电缆的连接及铝芯电缆与铜芯电缆的连接是一个需要关注的问题。

1 电缆导体连接方法类别(1)压缩连接压缩连接又称压接，属于不可拆卸的连接方法。

它用工模具对连接的金具和导体施加压力，靠压应力产生塑性变形，从而使导体和连接金具紧密连接。

(2)机械连接靠旋紧螺栓、扭力弹簧或金具本身的楔形结构产生的压力，使导体与金具相连接的方法，称为机械连接，这种连接是可拆卸的。

机械连接的优点是工艺简单，可用于带电作业。

机械连接用的金具可应用螺纹结构，在拧紧螺栓时，能够紧紧地"咬住"导体表面，从而获得良好的机械性能。

(3)锡焊连接锡焊连接是传统的导体连接方法。

应用于开口或有浇注孔的镀锡连接管、出线梗，将熔化的焊锡(铅、锡各50％)填注在导体、接管或出线梗之间，从而完成导体连接。

锡焊连接仅适用于铜导体的连接，缺点是当发生短路故障时，允许温度仅160℃，温度过高，将引起焊锡熔化流失，导致连接点脱焊。

目前，在考虑成本和技术的综合因素下，国内主流的导体连接技术还是以压接为主。

2 采用铝芯电缆的导体连接问题2．1不同导体的连接铝、铜芯是常用的电缆导体，但不能直接连接，主要原因有：(1)铜、铝芯导体直接连接时，其中金属的接触面在水分、二氧化碳和其他杂质的作用下极易形成电解液，从而形成以铝为负极、铜为正极的原电池，使铝电化腐蚀，造成铜、铝芯连接处的接触电阻增大。

(2)由于铜、铝的弹性模量和热膨胀系数相差很大，在运行中经多次冷热循环(通电与断电)后，会使接触点处产生较大的问隙而影响接触，也增大了接触电阻。
