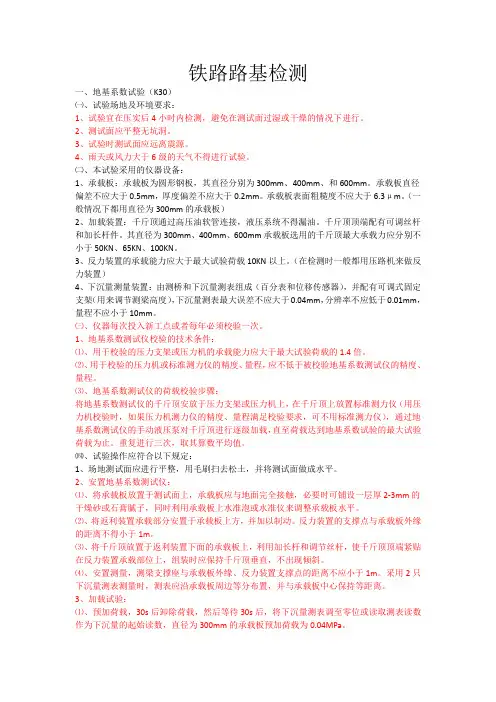

铁路路基检测一、地基系数试验（K30）㈠、试验场地及环境要求：1、试验宜在压实后4小时内检测，避免在测试面过湿或干燥的情况下进行。

2、测试面应平整无坑洞。

3、试验时测试面应远离震源。

4、雨天或风力大于6级的天气不得进行试验。

㈡、本试验采用的仪器设备：1、承载板：承载板为圆形钢板，其直径分别为300mm、400mm、和600mm。

承载板直径偏差不应大于0.5mm，厚度偏差不应大于0.2mm。

承载板表面粗糙度不应大于6.3μm。

（一般情况下都用直径为300mm的承载板）2、加载装置：千斤顶通过高压油软管连接，液压系统不得漏油。

千斤顶顶端配有可调丝杆和加长杆件。

其直径为300mm、400mm、600mm承载板选用的千斤顶最大承载力应分别不小于50KN、65KN、100KN。

3、反力装置的承载能力应大于最大试验荷载10KN以上。

（在检测时一般都用压路机来做反力装置）4、下沉量测量装置：由测桥和下沉量测表组成（百分表和位移传感器），并配有可调式固定支架（用来调节测梁高度），下沉量测表最大误差不应大于0.04mm，分辨率不应低于0.01mm，量程不应小于10mm。

㈢、仪器每次投入新工点或者每年必须校验一次。

1、地基系数测试仪校验的技术条件：⑴、用于校验的压力支架或压力机的承载能力应大于最大试验荷载的1.4倍。

⑵、用于校验的压力机或标准测力仪的精度、量程，应不低于被校验地基系数测试仪的精度、量程。

⑶、地基系数测试仪的荷载校验步骤：将地基系数测试仪的千斤顶安放于压力支架或压力机上，在千斤顶上放置标准测力仪（用压力机校验时，如果压力机测力仪的精度、量程满足校验要求，可不用标准测力仪），通过地基系数测试仪的手动液压泵对千斤顶进行逐级加载，直至荷载达到地基系数试验的最大试验荷载为止。

重复进行三次，取其算数平均值。

㈣、试验操作应符合以下规定：1、场地测试面应进行平整，用毛刷扫去松土，并将测试面做成水平。

2、安置地基系数测试仪：⑴、将承载板放置于测试面上，承载板应与地面完全接触，必要时可铺设一层厚2-3mm的干燥砂或石膏腻子，同时利用承载板上水准泡或水准仪来调整承载板水平。

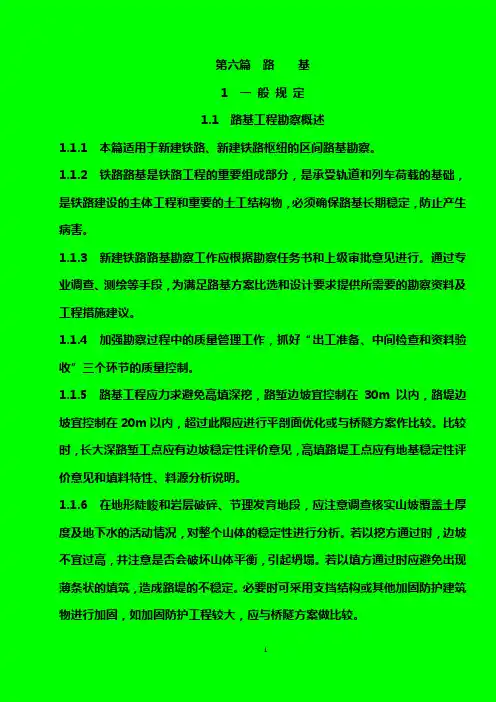

第六篇路基1 一般规定1.1 路基工程勘察概述1.1.1 本篇适用于新建铁路、新建铁路枢纽的区间路基勘察。

1.1.2 铁路路基是铁路工程的重要组成部分，是承受轨道和列车荷载的基础，是铁路建设的主体工程和重要的土工结构物，必须确保路基长期稳定，防止产生病害。

1.1.3 新建铁路路基勘察工作应根据勘察任务书和上级审批意见进行。

通过专业调查、测绘等手段，为满足路基方案比选和设计要求提供所需要的勘察资料及工程措施建议。

1.1.4 加强勘察过程中的质量管理工作，抓好“出工准备、中间检查和资料验收”三个环节的质量控制。

1.1.5 路基工程应力求避免高填深挖，路堑边坡宜控制在30m以内，路堤边坡宜控制在20m以内，超过此限应进行平剖面优化或与桥隧方案作比较。

比较时，长大深路堑工点应有边坡稳定性评价意见，高填路堤工点应有地基稳定性评价意见和填料特性、料源分析说明。

1.1.6 在地形陡峻和岩层破碎、节理发育地段，应注意调查核实山坡覆盖土厚度及地下水的活动情况，对整个山体的稳定性进行分析。

若以挖方通过时，边坡不宜过高，并注意是否会破坏山体平衡，引起坍塌。

若以填方通过时应避免出现薄条状的填筑，造成路堤的不稳定。

必要时可采用支挡结构或其他加固防护建筑物进行加固，如加固防护工程较大，应与桥隧方案做比较。

1.1.7 应重视路堑边坡工程勘察工作，难以避免的深路堑及穿过破碎岩层或岩层层面（或构造节理面）倾向线路以及坡（堆）积层较厚的地段，应注意有无地下水活动和有无不利于边坡稳定的软弱夹层与结构面等因素。

对挖方边坡的稳定性应有评价意见，必要时应采取相应的加固措施或与隧道方案作比较。

1.1.8 水库地区线路，应尽量避免在岸坡可能发生坍塌、滑坡等不良地质地段通过。

路基位臵一般宜在预测最终坍岸线以及可能变形的范围以外。

如不能避免时应采取稳妥可靠的加固防护措施。

1.1.9 凡易受自然因素作用破坏的边坡坡面，应根据边坡的岩土特性、水文地质条件、边坡高度等，采取防护措施。

路基工程1、路基沉降变形观测（1）路基沉降观测控制标准无砟轨道地段路基可压缩性地基均进行沉降分析。

按照《客运专线无砟轨道铁路设计指南》4.1.4条：路基在无砟轨道铺设完成后的工后沉降，应满足扣件调整和线路竖曲线圆顺的要求。

工后沉降一般不应超过扣件允许的沉降调高量15mm；沉降比较均匀、长度大于20m的路基，允许的最大工后沉降量为30mm，并且调整轨面高程后的竖曲线半径应能满足下列要求：R sh≥ 0.4V sj2式中：R sh——轨面圆顺的竖曲线半径（m）；V sj——设计最高速度（km/h）。

（2）一般规定1）观测的目的是通过沉降观测，利用沉降观测资料分析、预测工后沉降，指导进行信息化施工，必要时提出加速路基沉降的措施，确定无砟轨道的铺设时间，评估路基工后沉降控制效果，确保无砟轨道结构的安全。

2）路基上无砟轨道铺设前，应对路基沉降变形作系统的评估，确认路基的工后沉降和沉降变形满足无砟轨道铺设要求。

3）路基填筑完成或施加预压荷载后应有不少于6个月的观测和调整期。

观测数据不足以评估或工后沉降评估不能满足设计要求时，应延长观测时间或采取必要的加速或控制沉降的措施。

4）评估时发现异常现象或对原始记录资料存在疑问，要进行必要的检查。

（3）沉降观测的内容路基变形监测的内容主要有：路基面沉降变形监测、路基基底沉降监测、既有线监测、水平位移监测、地基土深层沉降监测。

（4）沉降观测断面和观测点的设置沉降观测装置应埋设稳定，观测期间应对观测装置采取有效的保护措施。

根据经验，埋设的观测设施的有效性以及对其保护是否得力是决定整个观测工作成败的关键。

各部位观测点应设在同一横断面上，这样有利于测点看护，便于集中观测，统一观测频率，更重要的是便于各观测项目数据的综合分析。

路基沉降观测断面及观测断面的观测点的布置应按设计要求进行布设，并根据地形地质条件、地基处理方法、路堤高度、地形地势的起伏情况、堆载预压等具体情况，结合沉降观测方法和工期要求核对设计资料，根据施工核对的地质、地形等情况调整或增设。

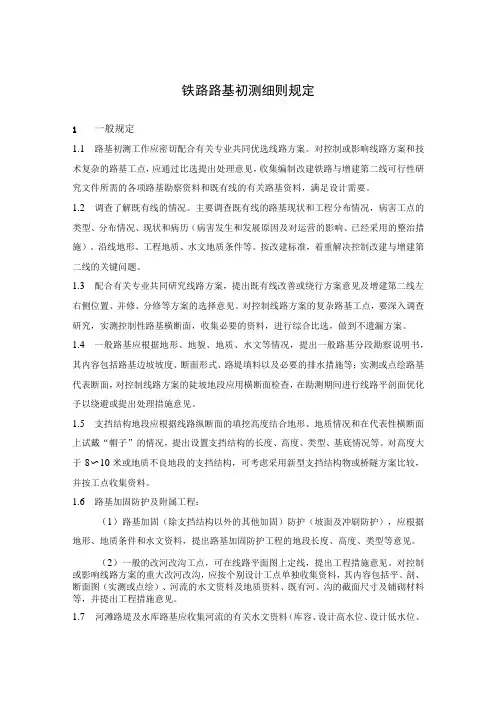

铁路路基初测细则规定1一般规定1.1路基初测工作应密切配合有关专业共同优选线路方案。

对控制或影响线路方案和技术复杂的路基工点，应通过比选提出处理意见，收集编制改建铁路与增建第二线可行性研究文件所需的各项路基勘察资料和既有线的有关路基资料，满足设计需要。

1.2调查了解既有线的情况。

主要调查既有线的路基现状和工程分布情况，病害工点的类型、分布情况、现状和病历（病害发生和发展原因及对运营的影响、已经采用的整治措施）。

沿线地形、工程地质、水文地质条件等。

按改建标准，着重解决控制改建与增建第二线的关键问题。

1.3配合有关专业共同研究线路方案，提出既有线改善或绕行方案意见及增建第二线左右侧位置、并修、分修等方案的选择意见。

对控制线路方案的复杂路基工点，要深入调查研究，实测控制性路基横断面，收集必要的资料，进行综合比选，做到不遗漏方案。

1.4一般路基应根据地形、地貌、地质、水文等情况，提出一般路基分段勘察说明书，其内容包括路基边坡坡度、断面形式、路堤填料以及必要的排水措施等；实测或点绘路基代表断面，对控制线路方案的陡坡地段应用横断面检查，在勘测期间进行线路平剖面优化予以绕避或提出处理措施意见。

1.5支挡结构地段应根据线路纵断面的填挖高度结合地形、地质情况和在代表性横断面上试戴“帽子”的情况，提出设置支挡结构的长度、高度、类型、基底情况等。

对高度大于8〜10米或地质不良地段的支挡结构，可考虑采用新型支挡结构物或桥隧方案比较，并按工点收集资料。

1.6路基加固防护及附属工程：（1）路基加固（除支挡结构以外的其他加固）防护（坡面及冲刷防护），应根据地形、地质条件和水文资料，提出路基加固防护工程的地段长度、高度、类型等意见。

（2）一般的改河改沟工点，可在线路平面图上定线，提出工程措施意见。

对控制或影响线路方案的重大改河改沟，应按个别设计工点单独收集资料，其内容包括平、剖、断面图（实测或点绘）、河流的水文资料及地质资料、既有河、沟的截面尺寸及铺砌材料等，并提出工程措施意见。

铁路路基工程施工检测资质铁路路基工程是铁路建设中的重要组成部分，其质量的优劣直接影响到铁路的运行安全和服务水平。

为了确保铁路路基工程的质量，需要进行严格的施工检测，而这项工作必须由具备相关资质的施工检测单位来完成。

本文将从铁路路基工程施工检测资质的定义、作用、要求等方面进行探讨。

一、铁路路基工程施工检测资质的定义铁路路基工程施工检测资质是指施工检测单位在铁路路基工程领域所具备的技术能力、人员素质、管理水平等方面的综合体现，是施工检测单位进行铁路路基工程施工检测的法定前提条件。

具备铁路路基工程施工检测资质的单位可以承担铁路路基工程的施工检测任务，并为工程质量提供技术保障。

二、铁路路基工程施工检测资质的作用1. 保障工程质量：铁路路基工程施工检测资质能够确保施工检测单位具备相应的技术能力和人员素质，从而保证铁路路基工程的施工质量得到有效控制。

2. 提高施工效率：具备铁路路基工程施工检测资质的单位，由于拥有丰富的经验和先进的技术，可以更高效地完成施工检测任务，提高施工效率。

3. 降低工程风险：铁路路基工程施工检测资质能够确保施工检测单位具备较强的风险防范能力，及时发现和解决施工过程中的问题，降低工程风险。

4. 提升企业形象：具备铁路路基工程施工检测资质的单位，在市场竞争中具有更高的信誉和知名度，有助于提升企业形象。

三、铁路路基工程施工检测资质的要求1. 技术能力：施工检测单位应具备一定的技术研发能力，能够独立完成铁路路基工程的施工检测任务。

2. 人员素质：施工检测单位应拥有一支专业、高效、稳定的技术团队，人员应具备相关领域的专业知识和实践经验。

3. 管理水平：施工检测单位应具备良好的管理水平，确保施工检测任务的顺利进行。

4. 设备设施：施工检测单位应具备先进的检测设备设施，满足铁路路基工程施工检测的需求。

5. 质量体系：施工检测单位应建立完善的质量管理体系，确保施工检测结果的准确性和可靠性。

6. 业绩经验：施工检测单位应具备一定的业绩经验，熟悉铁路路基工程施工检测的流程和规范。

1、铁路路基：（断面）地基高速铁路路基的标准横断面示意图2、地基：2.1检测方法：动力触探（N63.5）静力触探（P s）基底施工见P155～P157。

2.3不满足地基承载力要求，需要处理或改良。

2.3.1浅层（3m以内），也不宜小于0.5m，用换填法。

适用范围：淤泥、淤泥质土、素填土、杂填土地基及暗沟、暗塘及湿陷性黄土、膨胀土、季节性冻土。

使用换填材料：砂、砂石、素土、灰土、二灰土。

换填施工方法：见P65～P68。

检测方法：环刀法、核子仪法、灌砂法、气囊法、K30、相对密度等。

2.3.2深层：施工方法：爆破：高压压力波，使土结构液化，形成密实（P69）。

夯实（指的是强夯）：强力夯击达到密实（P70～P72）。

挤密（挤压和振动）：指的是砂桩、碎石桩（P72～P82）、土桩（灰土、二灰土）（P82～P86）、石灰桩、粉喷桩、水泥粉煤灰碎石桩（CFG 桩）（P86～P87）。

检测方法：小应变 2.3.3软土地基排水固结法：排水系统：水平排水：砂垫层施工（P88～P89）。

竖向排水：砂井（P90～P91）、袋装砂井（P92～P93）、塑料排水板（P94～P96）。

加压系统：堆载法（P96～P97）、真空预压法（P97～P99）、降水法、电渗法、联合法。

图4-14 排水固结系统检测方法：砂井成孔垂直度、深度、砂井装砂是否饱满。

2.3.4化学加固法灌浆法：材料要求、施工工艺、施工注意事项、常见问题及对策见P100～P107。

高压喷射注浆法：浆材选择、施工机械、施工工艺、施工注意事项见P107～P112。

水泥土搅拌法：湿法见P113～P116，干法见P116～P122。

检测方法：荷载板、小应变。

3、路堤图4-18 灌浆施工工艺流程3.1填料选择（P30～P31）高速铁路最好选择A 、B 料，C 组和改良土也可。

3.2一般路堤施工要点：土方路堤填筑见P157～P160。

表 我国路基填料分类标准土石路堤填筑见P160～P163。

铁路路基监测方法既有铁路路基监测内容主要包括：路基面的几何形态、道床厚度、路基面的变形、基床厚度、路基基底的沉降变形与不均匀沉降等监测，有条件尚应进行基床土的应力测试。

既有铁路路基监测应布设在路基填料或基床土质不良、基底地质条件差、地形变化大、路基排水不畅、以及各种过渡段等部位。

尤以路基出现病害或潜在危险地段应加强加密监测。

监测点应设置在观测数据容易反馈，且不影响正常行车运营或对整治施工造成不便的部位。

1.1 监测布置原则1.1.1 路基面外观监测路基面外观监测主要包括道床厚度、路基面的几何形态（路肩形状、路基面宽度、路拱形状、横向坡度及其平整度、基床陷槽、翻浆冒泥点等）。

可在两侧路肩上安设固定测点，采取开挖道床后经纬仪测量或直接采用钎探丈量。

沿线路方向每隔100~200m设置一个监测断面（且每工点不少于2个监测断面），路基基床病害严重地段应适当加密。

1.1.2 变形监测路基变形监测主要包括路基面沉降监测、路基本体沉降监测、路基基底沉降监测、路基深厚层地基分层沉降监测、路基水平位移监测等。

既有铁路受行车运营影响，一般以路基面沉降监测为主，较直观适用，便于实施且不影响既有线行车运营，其它变形监测应用较少，主要原因是监测元件埋设对行车运营干扰较大，但对于既有铁路路基的稳定、沉降变形严重地段视现场实际情况而定。

路基变形监测布置图详见图1-1。

注：当同时进行路基本体监测与路堤基底沉降监测时，可在同一孔中上下分布埋设监测元件。

图1-1-1 既有铁路路基监测断面示意图（1）路基面沉降监测分别于既有路基内侧钢轨顶、两侧路肩各一个监测点，每个监测断面共3个点，两侧路肩处埋设位移监测桩（包桩），钢轨顶处在钢轨内侧刷红色油漆作为标识，用精准水准仪、经纬仪等仪器，采用精密测量方法。

一般每隔50m设置一处监测断面，过渡段路基必须设置。

（2）路基本体沉降监测当既有路基填料不良、压实度不足或较高填方等路基本体沉落变形较大时，可视需要进行路基本体沉降监测。

四梅线小半径曲线改造路基作业标准一、路基技术标准和规范标准四梅线小半径曲线改造工程共计34条，为统一施工技术要求，加强施工管理，保证工程质量、工期、实现安全目标、提高施工效益，制定本作业标准。

1、路基设计标准1.1基床总厚度2.5m，表层0.6m填筑A组填料（砂类土除外），底层1.9m填筑A、B组填料，基床以下路堤部分填料为C组填料。

1.2路基面应设置为三角形，由路基面中心向两侧设4%的横向排水坡。

曲线外侧加宽时，路基面仍保持三角形。

1.3路基边坡形式和坡率:2、路基规范标准2.1《铁路路基工程施工质量验收标准》TB10414-20052.2《铁路路基施工规范》TB10202-2002二、施工准备施工前对线路进行复测。

根据工程情况，按工期要求编制施工组织，确定施工方案。

三、路基施工方法及工艺1、一般基底处理1.1施工前应清除路基范围原地面表层植被，挖除树根，做好临时排水设施。

1.2原地面松软土及腐植土应清除干净翻挖回填压实质量应该符合设计要求，基底应密实、平整。

1.3原地面坡度陡于1：5时，原地面应自下而上挖台阶，台阶顶面做成4%的内倾斜坡，并整平碾压，沿线路横向挖台阶宽度、高度应符合设计要求，沿线路纵向挖台阶宽度不小于2.0m；当地面横坡为1：10-1：5时，将原地表土按设计要求翻挖压实；当基底土密实且地面横坡缓于1：10时直接清除草皮杂物。

1.4基底处理后采用重型压路机进行压实,压实顺序应按先慢后快,先静压后振压的操作程序进行碾压,各区段交接处应互相重叠,压实纵向搭接长度大于2m,沿线路方向行与行之间压实重叠应大于0.4m。

2、特殊基底处理2.1砂垫层铺设工艺流程：铺砂→洒水→压实。

压实时适当洒水，压实标准达到中密，压实后表面不存在砂窝等缺陷。

垫层铺设宽度及厚度符合设计要求。

填筑垫层时分层压实，下层密度经检验合格后，填筑上层。

施工时，放慢填筑速度，严格控制加荷速率，使地基有充分的时间进行排水固结。

铁路路基施工质量检测试验技术1试验检测目的铁路试验检测的真实、准确是路基质量保证的一个重要环节，通过试验检测数据客观、真实地反映路基施工中的质量控制情况。

其主要试验检测方法分为填料试验、标准试验和现场试验检测三个方面。

1.1 填料试验界限含水率试验（细粒土）、颗粒分析试验（粗粒土及以上）。

其中：通过界限含水率试验测得细粒土的液限W L、塑限W p，计算其塑性指数I p，查塑性图，确定其土名，判定填料类型；通过颗粒分析试验测得其筛分曲线，计算其不均匀系数Cu以及曲率系数Cc，根据粗颗粒的风化程度、母岩抗压强度以及不均匀系数Cu以及曲率系数Cc综合确定其土名、判定填料类型。

1.2 标准试验重型击实试验（细粒土）、颗粒密度试验（粗粒土及以上）。

通过重型击实试验测定细粒土的最大干密度ρdmax和最优含水率w opt，通过最优含水率w opt控制施工过程中填料的含水率，一般控制在w opt＋2％～－3％的范围，碾压完成后现场检测其填层的湿密度ρ和含水率w，按公式(1)计算干密度ρd，再根据公式(2)计算填层的压实系数K；ρd＝ρ/（1＋0.01w）(1)K＝ρd /ρdmax (2) 通过颗粒密度试验确定粗粒土及以上填料的综合颗粒密度ρsm，待现场碾压完成后现场检测其填层的湿密度ρ和含水率w，按公式(1)计算干密度ρd，再根据公式(3)计算填层的孔隙率n；n＝1－ρd /ρsm (3)1.3 现场试验检测现场检验按填料类型不同，其检验项目也不同，具体现场检测项目、方法见表1。

2试验方法上述试验分为室内试验和现场检测试验两部分。

其中填料试验、标准试验为室内试验，填层碾压质量检测为现场检测试验。

2.1 室内试验室内试验主要有：界限含水率试验、颗粒分析试验、重型击实试验和颗粒密度试验。

2.1.1界限含水率试验界限含水率包括液限、塑限及缩限，在细粒土分类中主要用液限、塑限来计算塑性指数。

其中：液限W L：是指黏性土从可塑状态过渡到流动状态的界限含水率；在试验成果图中为圆锥下沉深度为17mm所对应的含水率。

路基检查项目TB10414-20034.2.3换填所用的填料种类、质量、使用范围应符合设计要求检验数量：施工单位每换填10000m3时检查2组，每增加5000 m3，增加1组检验，监理单位按施工单位抽检次数的10℅分别进行平行检验和见证检验，均不少于一次；检验方法：检查产品质量证明文件及抽样试验4.12.4土工合成材料的品种、规格、质量应符合设计要求。

进场时应进行现场验收，并对其技术性能进行检验。

检验数量：同一产地、厂家、品种且连续进场的土工合成材料每30000m2为一批，不足30000m2时也按一批计。

施工单位每批检验和见证检验，均不少于一次。

检验方法：施工单位查验产品质量合格证，对材料的抗拉强度等性能进行试验；监理单位检查试验报告并进行平行检验。

4.13.3砂垫层应采用、中、粗、砾石，其含泥量不得大于5%；碎石垫层应采用未风化的碎（卵）石和砾石，最大粒径不得大于50mm，其含泥量不得大于5%，且不含草根、垃圾等有机杂物。

垫层用砂、碎石进场时应进行进场验收，并对其杂质含量和粒径级配进行检验。

检验数量：同一产地、品种、规格且连续进场的砂每10000m3、碎石每3000 m3为一批，不足上述数量时亦为一批。

施工单位每批检验1组；监理单位抽检次数的10%分部进行平行检验和见证检验，均不少于一次。

检验方法：筛析法、有机质含量试验；草根、垃圾采用观察。

4.19.4复合土工膜品种、规格、质量应符合设计要求。

进场时应进行现场验收，并对其技术性能进行检验。

检验数量：同一产地、厂家、品种且连续进场的土工合成材料每30000m2为一批，不足30000m2时也按一批计。

施工单位每批检验1组；监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验，均不少于一次。

检验方法：施工单位查验产品质量合格证，对其渗透系数、抗拉强度、顶破强度、等效孔径等性能进行试验；监理单位检查试验报告并进行见证检验或平行检验。

4.19.8复合土工膜上、下砂垫层的厚度应符合本标准附录C的规定。
