5927-1-绘制螺栓连接图

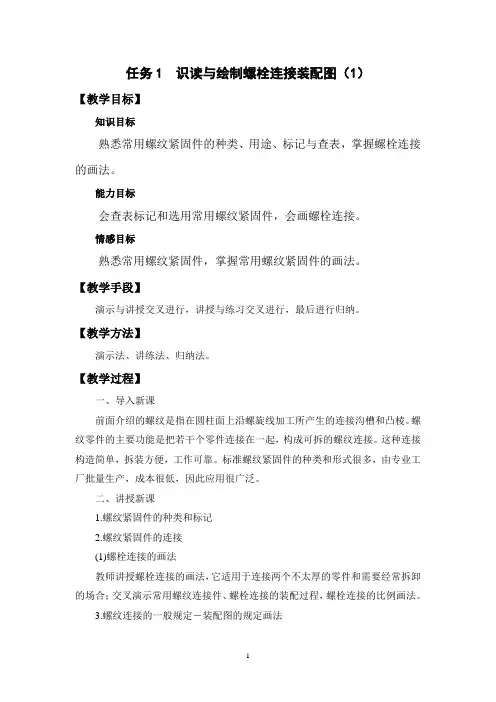

任务1 识读与绘制螺栓连接装配图（1）
【教学目标】
知识目标
熟悉常用螺纹紧固件的种类、用途、标记与查表，掌握螺栓连接的画法。

能力目标
会查表标记和选用常用螺纹紧固件，会画螺栓连接。

情感目标
熟悉常用螺纹紧固件，掌握常用螺纹紧固件的画法。

【教学手段】
演示与讲授交叉进行，讲授与练习交叉进行，最后进行归纳。

【教学方法】
演示法、讲练法、归纳法。

【教学过程】
一、导入新课
前面介绍的螺纹是指在圆柱面上沿螺旋线加工所产生的连接沟槽和凸棱。

螺纹零件的主要功能是把若干个零件连接在一起，构成可拆的螺纹连接。

这种连接构造简单，拆装方便，工作可靠。

标准螺纹紧固件的种类和形式很多，由专业工厂批量生产，成本很低，因此应用很广泛。

二、讲授新课
1.螺纹紧固件的种类和标记
2.螺纹紧固件的连接
(1)螺栓连接的画法
教师讲授螺栓连接的画法，它适用于连接两个不太厚的零件和需要经常拆卸的场合；交叉演示常用螺纹连接件、螺栓连接的装配过程，螺栓连接的比例画法。

3.螺纹连接的一般规定－装配图的规定画法
学生进行习题集相关习题练习。

三、小结
简述螺栓连接、螺柱连接、螺钉连接的画法和简化画法。

四、布置作业
习题集中相关习题。

五、布置作业
习题集相关习题。

机械制图教案第 1 页
机械制图教案第2 页
〖任务分析〗
螺栓连接由螺栓、螺母、垫圈等标准件组成。

连
接特点是：两个被连接件上加工出通孔，装配后通孔
与螺杆之间有间隙，螺栓连接一般可用来连接不太厚
并能钻通孔的零件。

〖知识学习〗
一、螺栓及画法
螺栓常用的是六角头螺栓，它由头部和杆身组
成。

头部为六棱柱形状，杆身上加工了外螺纹。

机械制图教案第3 页
二、螺母的画法
螺母的外形近似为正六棱柱，内部加工有螺孔
、内螺纹的画法
机械制图教案第4页
其画法如下：
探索思考：
垫圈的内圆直径为多少？〖任务实施〗
螺栓连接的画法
〖布置作业〗
、分析下图螺纹画法，并改正错误2、补全下图螺栓连接
外形图
、大径线→粗实线
、小径线→细实线且入倒角
四、螺栓连接的画法
〖布置作业〗
绘制M20的螺栓连接图。

广东省粤东高级技工学校教案纸§4-1-2绘制螺栓连接图师生致礼、点名、检查学生学习准备情况、使学生集中注意力上课。

复习：内、外螺纹的绘制方法及注意事项。

螺栓用来连接两个不太厚并能钻成通孔的零件，并与垫圈、螺母配合进行连接。

由于螺栓连接件都是标准件，因此，只需在装配图中画出连接图即可。

相应螺栓连接中的螺栓、螺母、垫圈、查阅有关国家标准即可确定其结构和尺寸。

一般用于被连接件不太厚，适合钻成通孔的情况，其长短取决于被连接零件的厚度。

图1-1 螺栓连接主要教学内容及步骤及时间分配1.螺栓连接的组成如图1-1所示，螺栓连接由螺栓、螺母和垫圈组成，连接两个被连接件。

2.螺栓连接的画法螺栓在装配图中常采用比例画法（标准画法）或简化画法。

用比例画法画螺栓连接的装配图时，应注意以下几点：1）两零件的接触表面只画一条线，并不得加粗。

凡不接触的表面，不论间隙大小，都应画出间隙（如螺栓和孔之间应画出间隙）。

2）剖切平面通过螺栓轴线时，螺栓、螺母、垫圈可按不剖绘制，仍画外形。

必要时，可采用局部剖视。

3）两零件相邻接时，不同零件的剖面线方向应相反，或者方向一致而间隔不等。

a.六角螺栓的比例画法b.六角螺母和垫圈的比例画法图1-2 螺栓连接件的比例画法及时间分配主要教学内容及步骤图1-3螺栓连接件（简化画法）3.识读螺栓连接标记标记格式：标准件的名称—标准代号—规格尺寸（1）螺栓螺栓规格尺寸为螺纹规格d×公称长度L如：d=M12 L=80mm GB/5782-2000标记为：螺栓 GB/T5782 M12×80比例画法：为了画图方便，除了公称长度L需要计算后，参考长度标准选定外，其它各部分尺寸都取与螺纹大径d（或D）成一定的比例画出。

图1-4 螺栓比例画法0.72L(由设计决2d及时间分配 主要教学内容及步骤§4-1-3识读螺钉连接简化图螺钉连接多用于受力不大,被连接件之一较厚且经常拆卸的情况。

螺纹紧固件键销滚动轴承弹簧齿轮标准件:结构形式、尺寸大小、表面质量、表示方法均已标准化的零(部)件。

例如，螺纹紧固件、键、销、滚动轴承和弹簧等。

标准件使用广泛，并有专业厂生产。

常用件:应用广泛，结构定型，某些部分的结构形状和尺寸已标准化，在制图中有规定画法的零件，如齿轮、花键、焊接件等。

螺纹紧固件螺纹紧固件的种类及用途螺纹紧固件的标记螺纹紧固件的画法螺纹紧固件连接的画法螺纹紧固件的种类及用途常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。

六角头螺栓双头螺柱开槽沉头螺钉开槽圆柱头螺钉内六角圆柱头螺钉紧定螺钉六角螺母六角开槽螺母圆螺母平垫圈弹簧垫圈圆螺母用止动垫圈螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。

螺栓一般用于被连接件钻成通孔的情况。

螺栓螺栓连接演示点击播放螺柱用于被连接零件之一较厚或不允许钻成通孔的情况。

螺柱螺柱连接演示点击播放螺钉用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。

连接螺钉螺钉连接演示点击播放紧定螺钉起定位、固定的作用。

螺母是和螺栓、螺柱等一起进行连接的。

垫圈一般放在螺母下面，可避免旋紧螺母时损伤被连接零件。

弹簧垫圈可防止螺母松动脱落。

螺栓螺纹紧固件的标记有完整标记和简化标记两种。

螺纹紧固件标记示例图例名称及标准编号标记示例六角头螺栓GB/T 5782—2000螺纹规格d =M 12、公称长度l =80mm 、性能等级为常用的8.8级、表面氧化、产品等级为A 级的六角头螺栓：完整标记：螺栓GB/T 5782—2000-M 12×80-8.8-A -O简化标记：螺栓GB/T 5782M 12×80（常用的性能等级在简化标记中省略，以下同）螺纹紧固件的标记图例名称及标准编号标记示例双头螺柱GB/T 898—1988 (b m=1.25d )螺纹规格d =M 12、公称长度l =60mm 、性能等级为常用的4.8级、不经表面处理、b m =1.25d 、两端均为粗牙普通螺纹的B 型双头螺柱：完整标记:螺柱GB/T 898—1988-M 12×60-B -4.8简化标记:螺柱GB/T 898M 12×60当螺柱为A 型时，应将螺柱规格大小写成“AM 12×60”开槽圆柱头螺钉GB/T 65—2000螺纹规格d =M 10、公称长度l =60mm 、性能等级为常用的4.8级、不经表面处理、产品等级为A 级的开槽圆柱头螺钉：完整标记:螺钉GB/T 65—2000-M 10×60-4.8-A简化标记:螺钉GB/T 65M 10×60图例名称及标准编号标记示例开槽长圆柱端紧定螺钉GB/T 75—1985螺纹规格d =M 5、公称长度l =12mm 、性能等级为常用的14H 级、表面氧化的开槽长圆柱端紧定螺钉：完整标记：螺钉GB/T 75—1985-M 5×12-14H -O 简化标记：螺钉GB/T 75M 5×121型六角螺母GB/T 6170—2000螺纹规格D =M 16、性能等级为常用的8级、不经表面处理、产品等级为A 级的1型六角螺母：完整标记：螺母GB/T 6170—2000-M 16-8-A 简化标记：螺母GB/T 6170M 16图例名称及标准编号标记示例平垫圈GB/T 97.1—2002标准系列、规格为10mm 、性能等级为常用的200HV 级、表面氧化、产品等级为A 级的平垫圈：完整标记：垫圈GB/T 97.1—2002-10-200HV -A -O简化标记：垫圈GB/T 97.110（从标准中查得，该垫圈内径d 1为φ10.5mm ）标准型弹簧垫圈GB/T 93—1987规格为16mm 、材料为65Mn 、表面氧化的标准型弹簧垫圈：完整标记：垫圈GB/T 93—1987-16-65Mn-O 简化标记：垫圈GB/T 9316（从标准中查得，该垫圈的d 最小为Φ16.2mm ）螺纹紧固件的画法1．查表法按国家标准规定的数据画图。

图纸管理和归档。明细表应列出所有零件的详细信息，方便查阅 和核对。
03
螺栓连接装配图的绘制技巧
选择合适的视图比例
确定合适的视图比例
在绘制螺栓连接装配图时，选择合适的视图比例非常重要。根据装配体的尺寸和复杂程度，选择适当的比例尺，以便在图纸 上清晰地表示各个零件的相对大小和位置。常用的比例尺有1:1、1:2、1:5、1:10等，具体选择应根据实际情况而定。
总结词：基础入门
总结词：基础入门
实例二：复杂螺栓连接装配图
总结词：进阶提高
VS
详细描述：在掌握了基础入门实例后 ，进一步介绍复杂螺栓连接装配图的 绘制方法。通过一个复杂的螺栓连接 装配图示例，讲解如何处理多个螺栓 连接、如何表示不同的连接关系以及 如何标注尺寸和技术要求等。
实例三：标准件螺栓连接装配图
总结词：标准规范
详细描述：介绍按照国家标准或行业规范绘 制螺栓连接装配图的方法。通过一个标准件 螺栓连接装配图示例，讲解如何使用标准件 符号、如何标注标准件规格和如何遵循相关
标准规范等。
感谢您的观看
THANKS
注意零件之间的相对位置与装配关系
明确零件间的相对位置与装配关系
在绘制螺栓连接装配图时，应特别注意零件之间的相对位置和装配关系。通过合理的布局和标注，清 楚地表示出各个零件在三维空间中的相对位置，以及它们之间的连接方式和装配关系。这样可以确保 图纸的准确性和可读性，方便后续的装配和维修工作。
合理使用剖视图和局部视图
螺栓连接装配图的画法课 件
目录
• 螺栓连接基础知识 • 螺栓连接装配图的绘制步骤 • 螺栓连接装配图的绘制技巧 • 螺栓连接装配图中的常见问题与解决方案 • 螺栓连接装配图实例分析
01

完整标记：螺母 GB/T 61702000-M16-8-A
简 化标 记： 螺母 GB/T 6170 M16
表 示 ： 螺 纹 规 格 D=M16 、 性 能等级为常用的8级、不经表面 处理、产品等级为A级的1型六角 螺母。
名称及 标准编号
平垫圈 GB/T 97.1
-2002
图例
标准型 弹簧垫圈
GB/T 93 -1987
标记有完整标记和简化标记两种，要符合“GB”有关规定
。
名称及 标准编号
六角头螺栓 GB/T 5782-2000
图例
标记 示例
完整标记：螺栓GB/T 5782-2000-M12×80-8.8-A-O 简化标记：螺栓GB/T 5782 M12×80
表示：螺纹规格d=M12、公称长度l=80 mm、性能等级 为8.8级、表面氧化、产品等级为A 级的六角头螺栓。
螺栓、螺柱和螺钉都是在圆柱表面上制出螺 纹，起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓连接演示
1.螺栓装配图的简化画法
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：
c.垫圈的比例画法 规定标记： 垫圈GB/T 97.1 12
指用于M12的 螺栓或螺钉
垫圈 GB/T 93 16
d.双头螺柱和螺钉头的画法
双头螺柱
开槽 圆柱头螺钉、 沉头螺钉

模块三 机件的表达方法 任务一 机件外部形状的表达
基本视图
1
⒈ 形成
★ 主视图 ★ 俯视图 ★ 左视图
★ 右视图 从右向左投影
★ 仰视图 从下向上投影
★ 后视图 从后向前投影
2
⒉ 六个投影面的展开
仰视 主视
俯视 3
前
⒊ 六面图的
投影对应关系
后 上
右视
下
仰视 主视
左视 右 后视 左 长
高
俯视
左 长右
★ 度量对应关系 ——仍遵守“三等”规律 ★ 方位对应关系 除后视图外，靠近主视图的一侧是机件的后面,远离主视图的一边是机件的前面 同一图纸中，按基本视图配置时，一律不写视图名称
模块三 机件的表达方法 任务一：机件外部形状的表达
局部视图
1
三、局部视图
局部视图——将机件的某一部分（局部）向基本投影面投影所得的视图 画法
★ 将倾斜部分向辅助投影面投影
V
斜视图
机件向与基本投影面不平行的 平面投影所得的视图
2
斜视图的画法
A
A A
◆图的配置形式配置
◆允许将斜视图旋转配置
但需在斜视图上方标注——旋转符号
或
——字母在箭头一侧
3
B CA
B
★字母——要表达部位 箭头——投影方向
★视图上方标注相同字母
A
——视图名称
★局部视图范围
——用波浪线表示
C
★局部结构完整且外轮廓封闭
——波浪线可省略
★可按基本视图位置配置，也可按向视图的形 式配置
★按基本视图位置配置中间没有其它图隔开
模块三 机件的表达方法 任务一：机件外部形状的表达
二、向视图

简化标记: 螺柱 GB/T 898 M12×60 螺纹规格d=M12、公称长度l=60 mm、 性能等级为常用的4.8级、不经表面处理、 bm=1.25d、两端均为粗牙普通螺纹的B 型双头螺柱。 当螺柱为A型时，应将螺柱规格大小 写成“AM12×60”。
完整标记: 螺钉 GB/T 65-2000M10×60-4.8-A
2.螺钉装配图的简化画法
螺钉用于不经常拆卸和受力较小的连接中， 按用途可分为连接螺钉和紧定螺钉。
连接螺钉
螺钉连接演示
螺钉装配图的简化画法

l bm
螺钉长度： l计=bm+
0.5d
bm: 钢： bm=d
铸铁: bm=1.25d或1.5d
铝: bm=2d
公称长度 l 为查表得l计相近值。
沉头螺钉的公称长度是螺钉的全长。
0.3d
2 l
★ 被连接件的孔径=1.1d ★ 两块板的剖面线方向相反
★ 螺栓、垫圈、螺母按不剖画
1 ★ 螺栓的有效长度按下式计算
l计= 1+ 2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
螺纹紧固件公称长度 l 的确定
螺栓公称长度l ≈δ1+δ2+h(垫圈厚)+m(螺母厚) +0.3d
都与规格d（或D）建立一定的比例关系，并按此比
例画图称为比例画法。工程实践中常用比例画法。
a.螺栓的比例画法
规定标记： 螺栓GB/T 5780 M12×80 螺栓
长度
简化 画法：
b.螺母的比例画法
规定标记： 螺母 GB/T 6170 M12
国标号 螺纹规格
简化画法：

图4-18
实践操作
（7）重复块插入螺母块，其中块插入参数采用默认参数， 结果如图4-19所示。
图4-19
实践操作
7、选择“旋转”命令。选择所有对象为被选对象，旋转角 度为90度，回车确定，并进行修剪，结果如图4-20所示。
图4-20
实践操作
8、装配图中的零件编号 为了方便看图和图样管理，对装配图中的所有零、部件均需
一 绘制螺栓连接装配图
任务目标
掌握对象的 移动操作
掌握对象的 旋转操作
实现零件编 号
任务发布
图4-1
任务分析
本任务通过绘制如图4-1所示螺栓连接介绍在 AutoCAD2014中螺栓的装配图绘制方法。
操作知识
1、零件编号 为了方便看图和图样管理，对装配图中的所有零、部件 均需编号。 （1）选择“绘图—块—定义属性”命令，打开“属性 定义”对话框，分别在“标记”“提示”“值”填写栏中 输入“A”“序号”“1”，在“高度”栏中输入数值 “2.5”如图4-2所示
编号。 （1）打开“螺栓连接”装配图，，创建名为“luo”的文字
样式和名为“luoshuan”的标注样式。 （2）选择“绘图—块—定义属性”命令，打开“属性定义”
对话框，分别在“标记”“提示”“值”填写栏中输入 “A”“序号”“1”，在“高度”栏中输入数值“5”如 图4-21所示。
实践操作
图4-21
图4-15
实践操作
（4）回到“插入”对话框，单击“确定”按钮，调出插入 块—被连接件1块，结果如图4-16所示。
图4-16
实践操作
（5）重复块插入被连接件2块，其中块插入参数采用默认参 数，结果如图4-17所示。
图4-17
实践操作

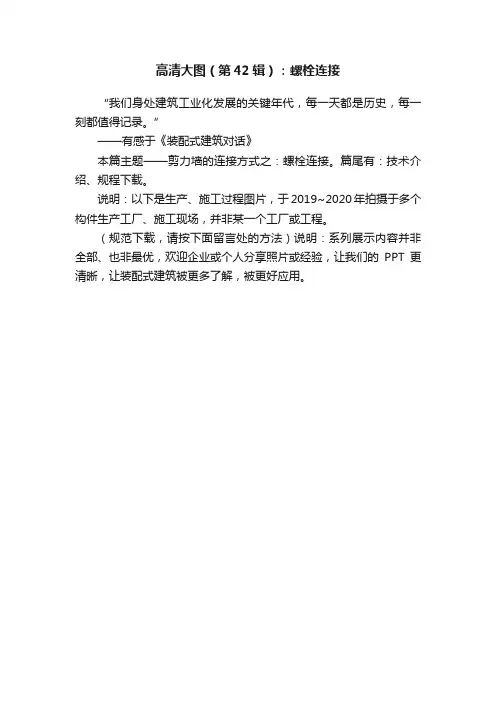

高清大图（第42辑）：螺栓连接
“我们身处建筑工业化发展的关键年代，每一天都是历史，每一刻都值得记录。

”
——有感于《装配式建筑对话》
本篇主题——剪力墙的连接方式之：螺栓连接。

篇尾有：技术介绍、规程下载。

说明：以下是生产、施工过程图片，于2019~2020年拍摄于多个构件生产工厂、施工现场，并非某一个工厂或工程。

（规范下载，请按下面留言处的方法）说明：系列展示内容并非全部、也非最优，欢迎企业或个人分享照片或经验，让我们的PPT更清晰，让装配式建筑被更多了解，被更好应用。

四、 半圆键联结的画法
b
b
b
L
h
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接与 定位.，开口销与槽型螺母配合使用，起防松的作 用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例
一、 键的种类
键的种类很多，常用键的形式有普通平键、 半圆键、钩头楔键等，其中普通平键为最常见 。键也是标准件。
平键
半圆键
钩头楔键
二、键的标准编号、图例和标记示例
普通平键
GB/T 1096－ 1979
半圆键
GB/T 1099— 1979
钩头楔键
GB/T 1565一 1979
b＝18mm，h＝11mm，L＝100mm 的 A 型普通平键： 键18×100 GB/T 1096－1979 （A型平键可不标出A，B型或C型则必 须在规格尺寸前标出B或C）
b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
三、 平键联结的画法
b
b b L
b
h
d-t d+t1
h
t1 d-t t d+t1
齿轮啮合区放大图
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法

b＝6mm，h＝10mm，dl＝25mm，L＝ 24.5mm的半圆键： 键6×25 GB/T 1099一1979
b＝18，h=11mm，L＝100mm 的 钩 头 楔 键： 键18×100 GB/T 1565—1979
三、 平键联结的画法
b
b b L
b
h
d-t d+t1
h
t1 d-t t d+t1
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级
垫圈GB/T 93 20 表示标准型弹簧垫圈，规格（螺纹 大径）为20mm
双头螺柱旋入长度
5. 螺钉头的画法
0.8d
1.5
0.4d
90°
1.5d 0.2d
d 0.2d
d
0.25d 0.5d
13
6. 钻孔、螺孔和光孔尺寸
四、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、 垫圈，它用与被连接件都不太厚,能加工成 通孔,且要求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
三、常用螺纹紧固件的比例画法
1. 螺母的画法 2. 螺栓的画法 3. 垫圈的画法 4. 螺柱的连接比例画法 5. 螺钉头的比例画法 6. 钻孔、螺孔和光孔尺寸
1. 螺母的画法
2. 螺栓的画法
d
公称长度 L
3. 垫圈的画法
0.25d
60° 1.5d
公称长度L
4. 螺柱的连接画法

螺栓紧固连接装配图的画法
螺栓联接适用于联接不太厚的并且能钻成通孔的两个零件。

联接时螺栓穿过两零件上的光孔，加上垫圈，最后用螺母紧固。

垫圈是用来增加支承面积和防止拧紧螺母时损伤被连接零件外表的。

被联接零件的通孔直径应略大于螺纹公称直径d，具体大小可根据装配要求查有关国家标准。

画图时，首先必须两被联接零件的厚度〔δ1、δ2〕、各紧固件的型式、规格，然后从标准中查出螺母、垫圈的厚度〔m、h〕；再按下式算出螺栓的参考长度〔L'〕。

L'=δ1δ2 m h b1
式中b1为螺栓伸出螺母外的长度，一般取b1≈ 5～6 mm；最后根据螺栓的型式、规格查相应的螺栓标准，从标准中选取与L'相近的螺栓公称长度L的数值。

螺栓联接装配图可按查表得出的尺寸作图。

为作图方便，常采用以公称直径d为根底，按表8-3中的近似比例画法画装配图，如图8-13所示。

图8-13 螺栓联接的比例画法
在螺栓联接装配图中也可省略螺栓六角头和六角螺母上的倒角以及由倒角产生的曲线的投影，采用如图8-14的简化画法。

在后面的螺柱联接装配图中，对六角螺母也可采用相同画法。

图8-14 装配图中螺栓六角头和六角螺母的简化画法。

螺栓连接受力示意图理论公式式中：ms为螺纹副摩擦系数；mw为端面摩擦系数dp为螺栓有效直径,粗牙螺纹，dp»0.906d,细牙螺纹，dp»0.928d；dw为端面摩擦圆等效直径，dw=»1.3d；du、di分别为摩擦圆的外径及内径；d为螺纹公称直径；b为螺纹升角,粗牙螺纹b»2°50¢，细牙螺纹b»2°10¢a¢为垂直截面内的螺纹牙形半角，约为29°58(1) 大径d(D)：它是与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，一般定为螺纹的公称直径。

(2) 小径d1(D1)：它是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径，—般取为外旋线数为n，则s＝nP。

螺纹危险剖面的计算直径。

(3) 中径d2(D2)：螺纹的牙厚与牙间相等处的假想圆柱直径。

(4) 螺距P：相邻两牙在中径上对应两点间的轴向距离。

(5) 螺纹线数n：沿一条螺旋线形成的螺纹称为单线螺纹， n＝1。

沿两条或两条以上，在周向等角度分布，在轴向等间距分布的螺旋线形成的螺纹称为多线螺纹。

(6) 导程s：同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。

若螺(7) 螺旋升角φ：在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角，其展开形状右图所示。

计算式为(8) 牙型角α：轴向剖面内，螺纹牙型两侧边的夹角。

(9) 牙型斜角β：轴向剖面内，螺纹牙型的侧边与螺纹轴线的垂线间的夹3、拧紧力矩的组成螺T = Ts + Tw（支承面摩擦力矩TW）纹副摩擦力矩TS注：产生力矩的原因支撑面摩擦力和螺纹副摩擦力相对螺栓中心存在力臂，能形成力矩；轴力位于螺栓中心，力臂为0，即力矩为零。

4、拧紧力矩和紧固轴力的关系紧固轴力Ff （预紧力）的计算：1）弹性区域内 T = K Ff d Ff= T/(K·d)5、影响预紧力（夹紧力）的因素在采用同一扭矩紧固时：1）摩擦系数上升，K值变大，则预紧力Ff不足；2）摩擦系数下降，K值变小，则预紧力Ff增大，可导致螺纹连接破坏失效。

（3）在剖视图中，当剖切平面通过螺纹紧固件的轴线时，紧固件按不剖绘制。
（4）为了保证装配工艺合理，被联接件的光孔直径应比螺纹大径大些，一般按1.1d画。螺纹的有效长度应画得低于光孔顶面，使L－L0＜δ1＋δ2
（4）螺纹紧固件的绘图方式有查表法、比例法和插入块法。
查表法：根据螺纹紧固件的规定标记，从有关标准中查出各部分的具体尺寸来绘图的方法。
接件的厚度
a=（0.3—0.4）d
b=0.15d
H=0.8d
用上式算出的L值应圆整，使其符合国家超标准规定的长度系列。
图中其他尺寸与d的比例关系为：
d0=1.1d
R=1.5d
h=0.7d
教学内容
师生活动
d1=o.85d
L0=(1.5—2)d
D=2d
S、r由作图得出
2、垫圈的作用：是防止损伤零件的表面，并能增加支承面积，使其受力均匀。
3、安装顺序：螺栓穿入两个零件的光孔，再套上垫圈，然后用螺母拧紧。
教学内容
师生活动
二、螺纹紧固件联接画法的基本规定：
（1）两零件的接触面画一条线，不接触面画两条线。
（2）相邻两零件的剖面线方向一般相反，若方向一致，则应间隔不等。同一零件在不同视图中的剖面线方向和间隔应一致。
课题： 螺栓联接的画法
教学目标：
知识目标：1、掌握螺栓联接的用途
2、掌握画螺栓联接图时应注意的问题
3、正确绘制螺栓联接图
能力目标：培养学生的空间想像能力及绘图能力
德育目标：培养学生良好的卫生习惯
教材分析：
重点：1、掌握画螺栓联接图时应注意的问题
2、正确绘制螺栓联接图
难点：正确绘制螺栓联接图
课型：新授课
比例法：为方便画图，螺纹紧固件的各部分尺寸，除了公称长度需要计算，查表外，其余均以螺纹大径d（或D）作参数按一定比例绘图的方法。
