汽轮机主要零件结构

汽輪機工作原理和結構一、汽輪機工作原理汽輪機是將蒸汽の熱能轉換成機械能の蝸輪式機械。

在汽輪機中，蒸汽在噴嘴中發生膨脹，壓力降低，速度增加，熱能轉變為動能。

如圖1所示。

高速汽流流經動葉片3時，由於汽流方向改變，產生了對葉片の衝動力，推動葉輪2旋轉做功，將蒸汽の動能變成軸旋轉の機械能。

圖1 衝動式汽輪機工作原理圖1-軸；2-葉輪；3-動葉片；4-噴嘴二、汽輪機結構汽輪機主要由轉動部分(轉子)和固定部分(靜體或靜子)組成。

轉動部分包括葉柵、葉輪或轉子、主軸和聯軸器及緊固件等旋轉部件。

固定部件包括氣缸、蒸汽室、噴嘴室、隔板、隔板套(或靜葉持環)、汽封、軸承、軸承座、機座、滑銷系統以及有關緊固零件等。

套裝轉子の結構如圖2所示。

套裝轉子の葉輪、軸封套、聯軸器等部件和主軸是分別製造の，然後將它們熱套(過盈配合)在主軸上，並用鍵傳遞力矩。

圖2 套裝轉子結構1-油封環2-油封套3-軸4-動葉槽5-葉輪6-平衡槽汽輪機主要用途是在熱力發電廠中做帶動發電機の原動機。

為了保證汽輪機正常工作，需配置必要の附屬設備，如管道、閥門、凝汽器等，汽輪機及其附屬設備の組合稱為汽輪機設備。

圖3為汽輪機設備組成圖。

來自蒸汽發生器の高溫高壓蒸汽經主汽閥、調節閥進入汽輪機。

由於汽輪機排汽口の壓力大大低於進汽壓力，蒸汽在這個壓差作用下向排汽口流動，其壓力和溫度逐漸降低，部分熱能轉換為汽輪機轉子旋轉の機械能。

做完功の蒸汽稱為乏汽，從排汽口排入凝汽器，在較低の溫度下凝結成水，此凝結水由凝結水泵抽出送經蒸汽發生器構成封閉の熱力迴圈。

為了吸收乏汽在凝汽器放出の凝結熱，並保護較低の凝結溫度，必須用迴圈水泵不斷地向凝汽器供應冷卻水。

由於汽輪機の尾部和凝汽器不能絕對密封，其內部壓力又低於外界大氣壓，因而會有空氣漏入，最終進入凝汽器の殼側。

若任空氣在凝汽器內積累，凝汽器內壓力必然會升高，導致乏汽壓力升高，減少蒸汽對汽輪機做の有用功，同時積累の空氣還會帶來乏汽凝結放熱の惡化，這兩者都會導致熱迴圈效率の下降，因而必須將凝汽器殼側の空氣抽出。

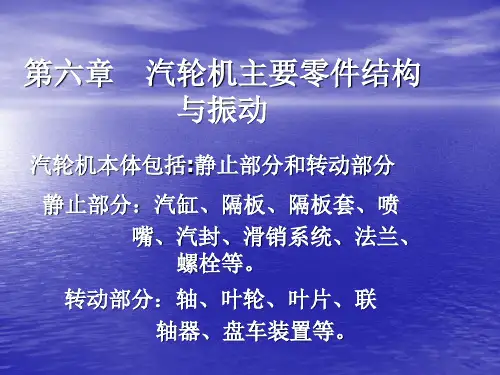

汽轮机结构结构部件由转动部分和静止部分两个方面组成。

转子包括主轴、叶轮、动叶片和联轴器等。

静子包括进汽部分、汽缸、隔板和静叶栅、汽封及轴承等。

汽缸汽缸是汽轮机的外壳，其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内部完成能量的转换过程，汽缸内安装着喷嘴室、隔板、隔板套等零部件；汽缸外连接着进汽、排汽、抽汽等管道。

汽缸的高、中压段一般采用合金钢或碳钢铸造结构，低压段可根据容量和结构要求，采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。

高压缸有单层缸和双层缸两种形式。

单层缸多用于中低参数的汽轮机。

双层缸适用于参数相对较高的汽轮机。

分为高压内缸和高压外缸。

高压内缸由水平中分面分开，形成上、下缸，内缸支承在外缸的水平中分面上。

高压外缸由前后共四个猫爪支撑在前轴承箱上。

猫爪由下缸一起铸出，位于下缸的上部，这样使支承点保持在水平中心线上。

中压缸由中压内缸和中压外缸组成。

中压内缸在水平中分面上分开，形成上下汽缸，内缸支承在外缸的水平中分面上，采用在外缸上加工出来的一外凸台和在内缸上的一个环形槽相互配合，保持内缸在轴向的位置。

中压外缸由水平中分面分开，形成上下汽缸。

中压外缸也以前后两对猫爪分别支撑在中轴承箱和1号低压缸的前轴承箱上。

低压缸为反向分流式，每个低压缸一个外缸和两个内缸组成，全部由板件焊接而成。

汽缸的上半和下半均在垂直方向被分为三个部分，但在安装时，上缸垂直结合面已用螺栓连成一体，因此汽缸上半可作为一个零件起吊。

低压外缸由裙式台板支承，此台板与汽缸下半制成一体，并沿汽缸下半向两端延伸。

低压内缸支承在外缸上。

每块裙式台板分别安装在被灌浆固定在基础上的基础台板上。

低压缸的位置由裙式台板和基础台板之间的滑销固定。

转子转子是由合金钢锻件整体加工出来的。

在高压转子调速器端用刚性联轴器与一根长轴连接，此节上轴上装有主油泵和超速跳闸机构。

所有转子都被精加工，并且在装配上所有的叶片后，进行全速转动试验和精确动平衡。

《汽轮机》讲义一、汽轮机的定义与工作原理汽轮机是一种将蒸汽的热能转化为机械能的旋转式动力机械。

它在现代工业中有着广泛的应用，特别是在发电领域。

其工作原理基于热力学中的朗肯循环。

高温高压的蒸汽进入汽轮机后，通过一系列的喷嘴和动叶片，蒸汽的热能被转化为动能，进而推动叶片旋转，输出机械能。

蒸汽在汽轮机中的流动过程是一个连续的能量转换过程。

从喷嘴出来的高速蒸汽冲击动叶片，使动叶片带动转子旋转。

在这个过程中，蒸汽的压力和温度逐渐降低，流速也相应发生变化，最终以低温低压的状态排出汽轮机。

二、汽轮机的分类根据不同的分类标准，汽轮机可以分为多种类型。

按工作原理，可分为冲动式汽轮机和反动式汽轮机。

冲动式汽轮机中，蒸汽主要在喷嘴中膨胀加速，在动叶片中不膨胀或膨胀很小；而反动式汽轮机中，蒸汽在喷嘴和动叶片中都膨胀做功。

按热力特性，可分为凝汽式、背压式、抽汽式和多压式汽轮机等。

凝汽式汽轮机是最常见的类型，其排汽在凝汽器中凝结成水，循环使用；背压式汽轮机的排汽压力高于大气压，可直接用于供热；抽汽式汽轮机则在运行过程中可抽出部分蒸汽用于供热或其他用途；多压式汽轮机则是在不同的压力段采用不同的热力循环，以提高效率。

按蒸汽参数，可分为低压、中压、高压、超高压、亚临界和超临界汽轮机等。

蒸汽参数越高，汽轮机的效率通常也越高。

按用途，可分为电站汽轮机、工业汽轮机和船用汽轮机等。

电站汽轮机主要用于发电；工业汽轮机用于驱动各种工业设备，如压缩机、风机等；船用汽轮机则用于船舶的动力系统。

三、汽轮机的结构汽轮机的结构复杂，主要由静止部分和转动部分组成。

静止部分包括汽缸、隔板、喷嘴、汽封等。

汽缸是汽轮机的外壳，承受蒸汽的压力和温度；隔板将汽缸分成若干个汽室，引导蒸汽的流动；喷嘴将蒸汽的热能转化为动能；汽封则用于减少蒸汽的泄漏。

转动部分包括转子、叶轮、叶片和联轴器等。

转子是汽轮机的核心部件，由主轴和安装在其上的叶轮、叶片等组成；叶轮用于安装叶片，并传递扭矩；叶片则是实现能量转换的关键部件；联轴器用于连接汽轮机的转子和其他设备的轴。

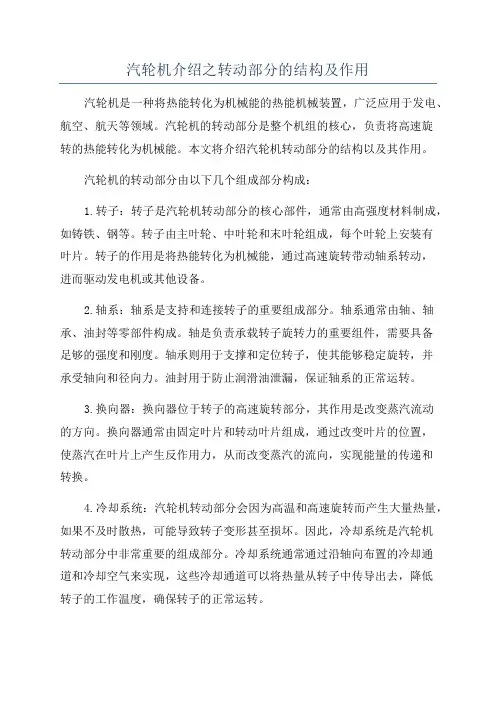

汽轮机介绍之转动部分的结构及作用汽轮机是一种将热能转化为机械能的热能机械装置，广泛应用于发电、航空、航天等领域。

汽轮机的转动部分是整个机组的核心，负责将高速旋转的热能转化为机械能。

本文将介绍汽轮机转动部分的结构以及其作用。

汽轮机的转动部分由以下几个组成部分构成：1.转子：转子是汽轮机转动部分的核心部件，通常由高强度材料制成，如铸铁、钢等。

转子由主叶轮、中叶轮和末叶轮组成，每个叶轮上安装有叶片。

转子的作用是将热能转化为机械能，通过高速旋转带动轴系转动，进而驱动发电机或其他设备。

2.轴系：轴系是支持和连接转子的重要组成部分。

轴系通常由轴、轴承、油封等零部件构成。

轴是负责承载转子旋转力的重要组件，需要具备足够的强度和刚度。

轴承则用于支撑和定位转子，使其能够稳定旋转，并承受轴向和径向力。

油封用于防止润滑油泄漏，保证轴系的正常运转。

3.换向器：换向器位于转子的高速旋转部分，其作用是改变蒸汽流动的方向。

换向器通常由固定叶片和转动叶片组成，通过改变叶片的位置，使蒸汽在叶片上产生反作用力，从而改变蒸汽的流向，实现能量的传递和转换。

4.冷却系统：汽轮机转动部分会因为高温和高速旋转而产生大量热量，如果不及时散热，可能导致转子变形甚至损坏。

因此，冷却系统是汽轮机转动部分中非常重要的组成部分。

冷却系统通常通过沿轴向布置的冷却通道和冷却空气来实现，这些冷却通道可以将热量从转子中传导出去，降低转子的工作温度，确保转子的正常运转。

汽轮机转动部分的作用是将蒸汽能量转化为旋转机械能，并输出给发电机或其他设备。

在汽轮机工作过程中，蒸汽从汽轮机的锅炉进入转动部分，通过主叶轮和中叶轮的叶片将其动能转化为机械能，驱动轴系旋转。

而末叶轮则将剩余的能量进一步转化为机械能，提高汽轮机的整体效率。

此外，汽轮机的转动部分还具有以下作用：1.平衡作用：汽轮机的转动部件需要精确制造和安装，以确保转子在高速旋转时能够保持平衡。

平衡失调会导致振动和噪音增加，甚至使整个机组发生故障。

汽轮机主要零部件的结构与作用一、基础与机座基础是由钢筋混凝土构成的整体结构。

其型式根据机组的结构特点及大小而定。

基础主要承受着汽轮机、凝汽器、工作机（及冷却器）等的重量，此外还承受着由于机组的转动部分质量不平衡所引起的离心力。

机座（台板）是用来支承机组并使其牢固地固定在基础上的部件。

小型机组采用整块式台板，是用铸铁浇铸的空心结构。

台板与基础之间置有垫铁，汽缸找平后，拧紧地脚螺栓，然后在空心台板内灌入混凝土，使台板牢固地固定在基础上。

连接台板与基础的地脚螺栓一般有双头螺栓和带钩式螺栓两种型式。

二、汽缸1．汽缸的作用及受力汽缸是汽轮机的外壳。

其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程。

汽缸内部装有喷咀室、喷咀、隔板套、隔板和汽封等零部件，汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管路。

汽缸的受力情况比较复杂，而且随着汽轮机的运行工况改变而变化，为了掌握正确地运行方式，保证机组的安全，必须了解汽缸在工作时的受力情况。

汽缸在工作时承受的作用力主要有：（1）汽缸内外的压力差，使汽缸壁承受一定的作用力。

（2）隔板和喷咀作用在汽缸上的力，这是由隔板前后的压力差及汽流流过喷咀时的反作用所引起的。

（3）汽缸本身和安装在汽缸上零部件的重量。

（4）轴承座与汽缸铸成一体或轴承座螺栓连接下汽缸的机组，汽缸还承受着转子的重量及转子转动时产生的不平衡力。

（5）进排汽管道作用在汽缸上的力。

（6）汽轮机在运行中，汽缸各部分存在着温度差引起的热应力。

因此，在考虑汽缸结构时，必须保证汽缸有足够的强度和刚度，保证各部分受热时自由膨胀，根据汽流压力、温度和容积的变化要求通流部分有比较大地流通特性；在满足强度和刚度的情况下，尽量减薄汽缸和法兰壁的厚度，力求汽缸形状简单、对称。

在汽轮机运行时，必须合理地控制汽缸的温度变化速度，以避免汽缸产生过大的热应力和热变形及由此引起的汽缸结合面不严密或汽缸裂纹。

汽轮机系统知识大全一、认识汽机专业：1、汽机专业的任务：用锅炉送来的蒸汽，维持汽轮机转速（未并网）或负荷（并网），将做完工的乏汽凝结成水，利用抽汽加热后再送回锅炉。

2、汽机专业的系统：（1）汽轮机本体：将蒸汽的热能转换成机械能，维持高速旋转。

（2）辅助系统：汽轮机旋转所必须的支持系统；为了提高热效率而设置的回热系统(把水加热后再送回锅炉)；辅机、发电机冷却系统。

二、汽机主系统：汽机热力系统简图三、汽轮机本体：1、汽轮机本体：转子——叶轮、叶片，静止部分：隔板、喷嘴、汽缸，其他：汽封、轴瓦。

汽轮机本体结构详解图：汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成，如下图：转子:汽轮机通流中的转动部分,由主轴、叶轮、叶片、联轴器等主要零部件组成，转子工作时，作高速旋转，除了要转换能量，传送扭矩外，还要承受动叶片和主轴上各零件质量所产生的离心力，各部温差引起的热应力，所以转子是汽轮机中极为重要的部件之一，结构详解图如下：汽轮机各转子之间以及汽轮机转子与发电机转子之间均采用联轴器连接，用以传递扭矩和轴向力，联轴器结构图如下：静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、汽封和轴封等主要零部件组成，结构详解图如下：其中，气缸是汽轮机的外壳，内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件，外部装有调节汽阀及进汽、排汽和回热抽汽管道等，作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内完成其能量转换过程，汽轮机气缸结构图如下：汽轮机有静子和转子两大部分，运行时转子高速旋转．静子固定，因此转子和静子之间必须保持一定的间隙，才能不使相互碰磨。

蒸汽流过汽轮机各级工作时，压力、温度逐级下降，在隔板两侧存在着压差。

当动叶有反动度时，动叶片前后也存在着压差。

蒸汽除了绝大部分从导叶、动叶的通道中流过作功外，一小部分将会从各处间隙中流过而不作功，成为一种损失，降低了汽轮机的效率。

汽轮机结构概述汽轮机是一种将热能转化为机械能的设备，常用于发电厂和工业领域。

汽轮机的结构可以分为以下几个主要部分：汽轮机转子、汽轮机定子、汽轮机叶轮和汽轮机外壳。

汽轮机转子汽轮机转子是汽轮机的核心部件，主要由转子盘、转子叶轮和轴承组成。

转子盘转子盘是汽轮机转子的主体部分，它连接着所有的转子叶轮，并通过轴承支撑整个转子。

转子叶轮转子叶轮是汽轮机转子上最重要的部分，它通过叶轮叶片将高速高温的工作流体（一般为蒸汽）的动能转化为机械能。

轴承轴承是支撑和定位转子的重要组件，可以减小转子的摩擦和磨损，并增强汽轮机的稳定性和寿命。

汽轮机定子汽轮机定子位于汽轮机转子的周围，主要由定子盘、定子叶轮和定子外壳组成。

定子盘定子盘是汽轮机定子的主体部分，它通过固定定子叶轮和定子外壳，保持定子的整体结构稳定。

定子叶轮定子叶轮是汽轮机定子上的关键部分，它通过叶轮叶片引导工作流体流过转子叶轮，以进一步提高汽轮机的工作效率。

定子外壳定子外壳是汽轮机定子的保护层，它不仅可以保护定子叶轮和定子盘不受损坏，还可以对工作流体进行导向和控制。

汽轮机叶轮汽轮机叶轮是汽轮机中的关键零部件，主要包括转子叶轮和定子叶轮。

转子叶轮转子叶轮可以将高速高温的工作流体的动能转化为机械能，通过与转子盘相连，将转子的动力传递给发电机。

定子叶轮定子叶轮通过工作流体流过叶轮叶片，加速流体并增加压力，提高汽轮机的工作效率。

汽轮机外壳汽轮机外壳是汽轮机的外部保护层，它主要由上下两部分组成：汽轮机上部外壳和汽轮机下部外壳。

汽轮机上部外壳汽轮机上部外壳主要保护转子和转子叶轮，同时将蒸汽导向发电机。

汽轮机下部外壳汽轮机下部外壳主要保护定子和定子叶轮，同时引导工作流体流动，并与上部外壳连接。

总结汽轮机结构的主要部分包括转子、定子、叶轮和外壳。

转子由转子盘、转子叶轮和轴承组成，定子由定子盘、定子叶轮和定子外壳组成。

叶轮包括转子叶轮和定子叶轮，外壳则分为上部外壳和下部外壳。

这些部件共同工作，将热能转化为机械能，实现汽轮机的正常运转和发电功能。

汽轮机结构讲解
汽轮机是一种将热能转化为动能的设备，主要由转子、静子和附件三部分组成。

1.转子
汽轮机的转子包括高压转子和低压转子。

高压转子通常由几个高温区域和中间几个低温区域组成，需要高温材料承受高温高压。

低压转子则由多个低温区域组成，可以采用高强度材料。

转子通常采用重点部位类似叶片的‘I’梁型结构，可以大幅提高承受力和高速平衡性能。

2.静子
汽轮机的静子包括高压缸、中压缸和低压缸。

其中，高压缸位于气流进口处，收缩后气流经过中压缸和低压缸继续排出。

不同压力区域的静子使用不同的材料和结构。

3.附件
汽轮机的附件包括轴承、密封件、润滑系统等。

轴承是支撑转子的重要组件，需要承受高速旋转和负载，通常采用油膜滑动轴承或气膜滑动轴承。

密封件是防止气流泄漏的重要组件，通常采用各种不同类型的装置来实现。

润滑系统是为了降低各组件间摩擦损耗和保证零件的长期性能而设计的。

总体而言，汽轮机属于高温高压环境下运转的设备，因此各个组
件要承受极高的压力、温度和振动力。

设计和制造汽轮机需要高度专
业化的技能和精密的加工工艺，以确保设备能够长期高效稳定地运行。

汽轮机工作原理和结构一、汽轮机工作原理汽轮机是将蒸汽的热能转换成机械能的蜗轮式机械。

在汽轮机中,蒸汽在喷嘴中发生膨胀，压力降低,速度增加，热能转变为动能。

如图1所示。

高速汽流流经动叶片3时，由于汽流方向改变,产生了对叶片的冲动力，推动叶轮2旋转做功,将蒸汽的动能变成轴旋转的机械能。

图1 冲动式汽轮机工作原理图1-轴;2—叶轮；3-动叶片；4-喷嘴二、汽轮机结构汽轮机主要由转动部分(转子）和固定部分(静体或静子）组成。

转动部分包括叶栅、叶轮或转子、主轴和联轴器及紧固件等旋转部件.固定部件包括气缸、蒸汽室、喷嘴室、隔板、隔板套（或静叶持环)、汽封、轴承、轴承座、机座、滑销系统以及有关紧固零件等。

套装转子的结构如图2所示。

套装转子的叶轮、轴封套、联轴器等部件和主轴是分别制造的，然后将它们热套（过盈配合）在主轴上，并用键传递力矩.图2 套装转子结构1-油封环2-油封套3—轴4—动叶槽5—叶轮6—平衡槽汽轮机主要用途是在热力发电厂中做带动发电机的原动机。

为了保证汽轮机正常工作，需配置必要的附属设备,如管道、阀门、凝汽器等，汽轮机及其附属设备的组合称为汽轮机设备。

图3为汽轮机设备组成图。

来自蒸汽发生器的高温高压蒸汽经主汽阀、调节阀进入汽轮机.由于汽轮机排汽口的压力大大低于进汽压力，蒸汽在这个压差作用下向排汽口流动,其压力和温度逐渐降低,部分热能转换为汽轮机转子旋转的机械能。

做完功的蒸汽称为乏汽，从排汽口排入凝汽器，在较低的温度下凝结成水，此凝结水由凝结水泵抽出送经蒸汽发生器构成封闭的热力循环。

为了吸收乏汽在凝汽器放出的凝结热，并保护较低的凝结温度，必须用循环水泵不断地向凝汽器供应冷却水。

由于汽轮机的尾部和凝汽器不能绝对密封，其内部压力又低于外界大气压，因而会有空气漏入，最终进入凝汽器的壳侧。

若任空气在凝汽器内积累，凝汽器内压力必然会升高，导致乏汽压力升高，减少蒸汽对汽轮机做的有用功，同时积累的空气还会带来乏汽凝结放热的恶化，这两者都会导致热循环效率的下降，因而必须将凝汽器壳侧的空气抽出。
