地基钎探验收记录日期:XXXX年XX月XX日1.项目基本信息:项目名称:XXXX工程项目地点:XXXXXXXXXXX施工单位:XXXXXXXXX设计单位:XXXXXXXXX监理单位:XXXXXXXXX2.钎探施工情况:2.1钎探单位:XXXXXXXXX2.2钎探施工日期:XXXX年XX月XX日至XXXX年XX月XX日2.3钎探施工人员:XXXXXXXXX3.钎探设备信息:3.1钎探设备名称:XXXXXXXXX3.2钎探设备型号:XXXXXXXXX3.3钎探设备编号:XXXXXXXXX3.4钎探设备使用情况:正常4.钎探孔情况:4.1钎探孔编号:K01,K02,K03...4.2钎探孔深度:K01-XX米,K02-XX米,K03-XX米...4.3钎探孔直径:K01-XX毫米,K02-XX毫米,K03-XX毫米...4.4钎探孔钻进方式:顶锤法/钻进钢管法/旋挖钻机4.5钎探孔取样方式:直接取样/回压/双管静压法5.地基土质情况:5.1钎探孔土质分析结果:根据钎探孔取样经实验室分析得出,地基土质为XXXXX(黏土/砂质土/碎石土等)。
5.2土质划分标准:根据《地基与基础工程》标准,将地基土质分为XXX级。
6.钎探结果分析:6.1钎探结果图示:附上钎探结果图示,标注了各孔的深度和土壤分层情况。
6.2点位勘测数据:根据钎探结果图示,得出各点位的采样数据,如孔口阻力、孔底阻力、摩阻等。
6.3根据钎探结果分析土质情况:XXXX最大含水量、比贯入阻力等。
7.验收结论:根据对钎探结果的分析和评价,结合工程设计要求和施工单位意见,并经过讨论和研究,达成以下验收结论:7.1地基承载能力评价:地基承载能力为XXX(单位:MPa),符合设计要求。
7.2地基变形分析:地基变形满足变形控制要求。
7.3地基沉降分析:地基沉降合理,满足设计要求。
7.4地基稳定性评价:地基稳定性良好,无明显变形或破坏迹象。
7.5钎探工作合格。

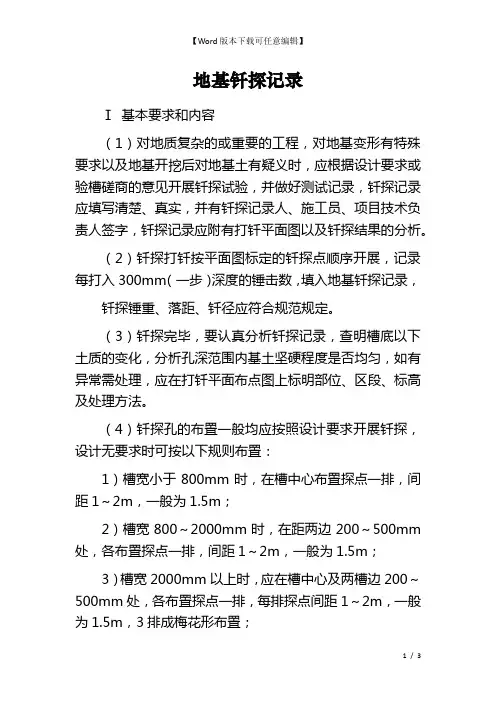

地基钎探记录Ⅰ基本要求和内容(1)对地质复杂的或重要的工程,对地基变形有特殊要求以及地基开挖后对地基土有疑义时,应根据设计要求或验槽磋商的意见开展钎探试验,并做好测试记录,钎探记录应填写清楚、真实,并有钎探记录人、施工员、项目技术负责人签字,钎探记录应附有打钎平面图以及钎探结果的分析。

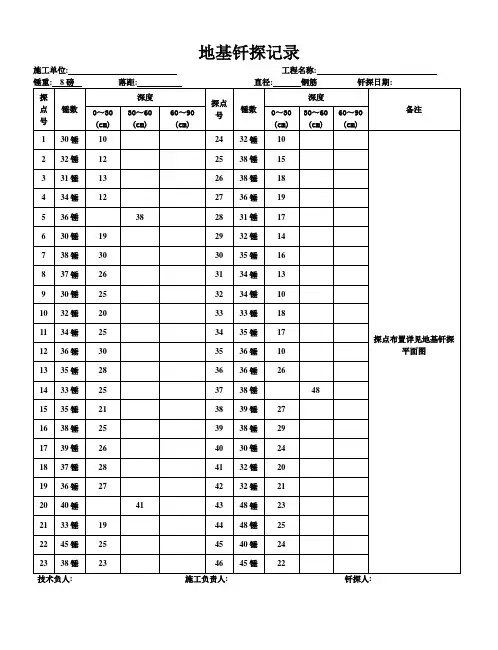

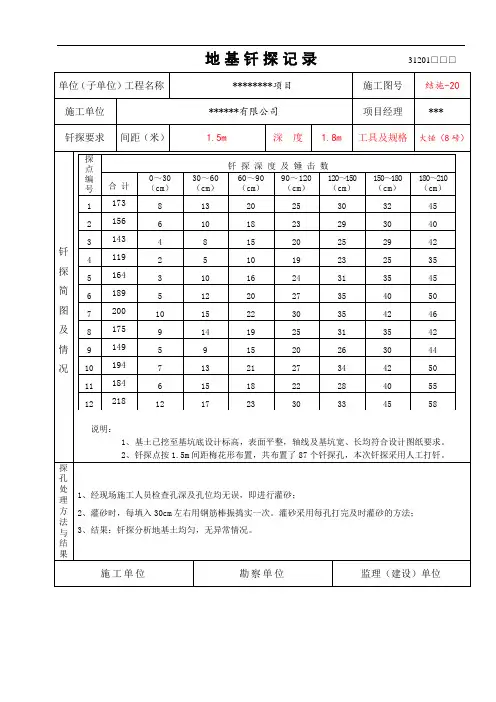

(2)钎探打钎按平面图标定的钎探点顺序开展,记录每打入300mm(一步)深度的锤击数,填入地基钎探记录,钎探锤重、落距、钎径应符合规范规定。
(3)钎探完毕,要认真分析钎探记录,查明槽底以下土质的变化,分析孔深范围内基土坚硬程度是否均匀,如有异常需处理,应在打钎平面布点图上标明部位、区段、标高及处理方法。
(4)钎探孔的布置一般均应按照设计要求开展钎探,设计无要求时可按以下规则布置:1)槽宽小于800mm时,在槽中心布置探点一排,间距1~2m,一般为1.5m;2)槽宽800~2000mm时,在距两边200~500mm 处,各布置探点一排,间距1~2m,一般为1.5m;3)槽宽2000mm以上时,应在槽中心及两槽边200~500mm处,各布置探点一排,每排探点间距1~2m,一般为1.5m,3排成梅花形布置;4)矩形根底:按梅花形布置,纵向和横向探点间距均为1~2m,一般为1.5m,较小根底至少应在四角及中心各布置1个探点。
(5)钎探的钎距和深度应符合设计要求,设计无要求时应按规范的要求开展,矩形根底应等于或大于1.5m,一般不小于1.8m,并不小于短边长度,也不宜大于3m。
如土质情况复杂可适当减少钎距和加深钎探深度,钎距纵横两个方向的间距应不大于1.5m。
(6)钎探应绘图编号,按编号顺序开展击打,打钎人员应固定。
结果填入钎探平面布点图,发现地质条件不符合设计要求时,应会同设计、勘察人员确定处理方案。
Ⅱ核查方法(1)对照根底平面设计的钎探点平面图,核查钎探布孔和孔深孔距是否满足要求。
(2)核查钎探记录的锤重、落距、钎径是否符合规范规定要求。

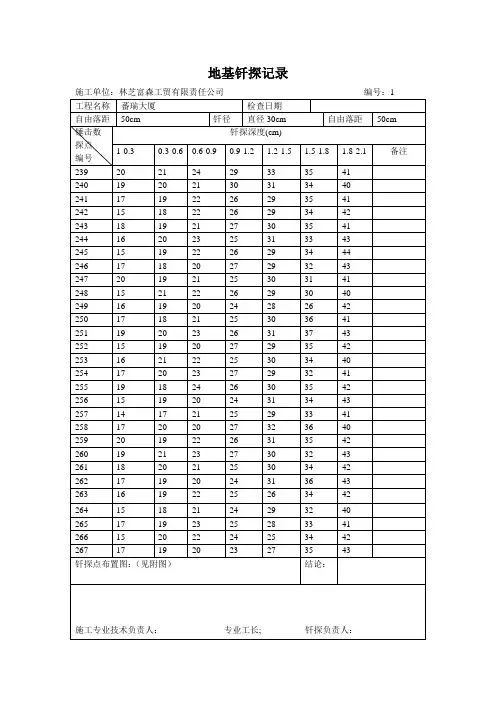

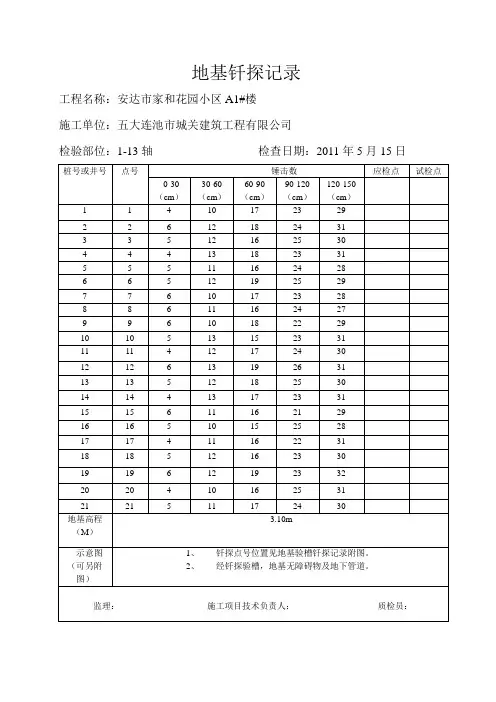

地基钎探记录
地基钎探记录

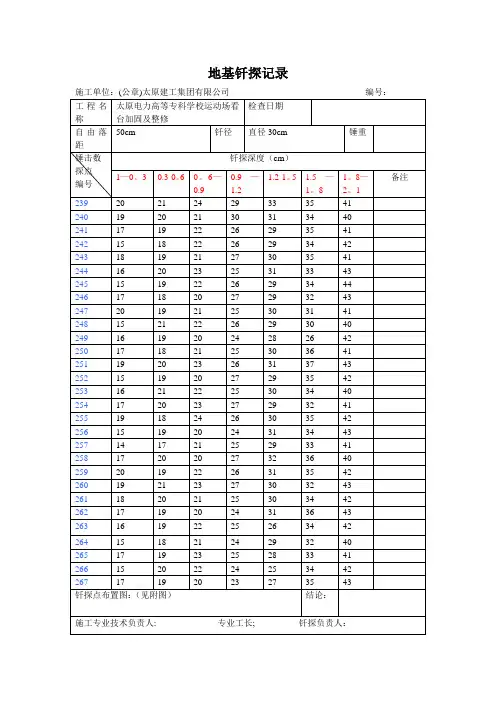

施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:
地基钎探记录
施工单位:(公章)太原建工集团有限公司编号:。

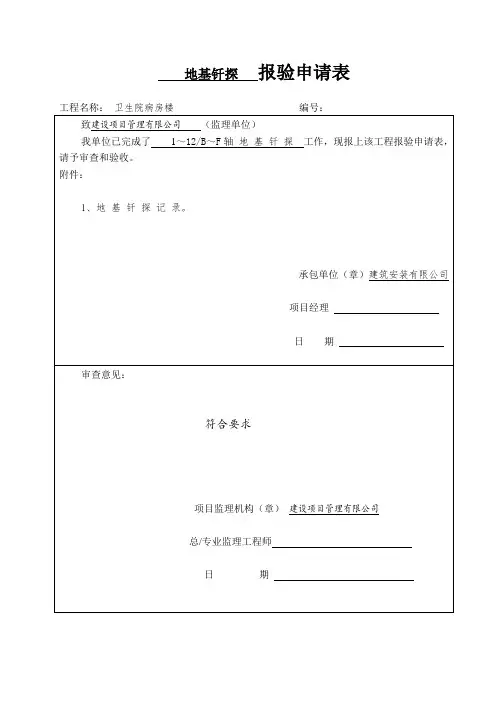

地基钎探报验申请表附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制地基钎探记录附:钎探点布置图。
地基钎探记录附:钎探点布置图。
附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制地基钎探记录附:钎探点布置图。
附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制地基钎探记录附:钎探点布置图。
附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。
山东省建设工程质量监督总站监制附:钎探点布置图。

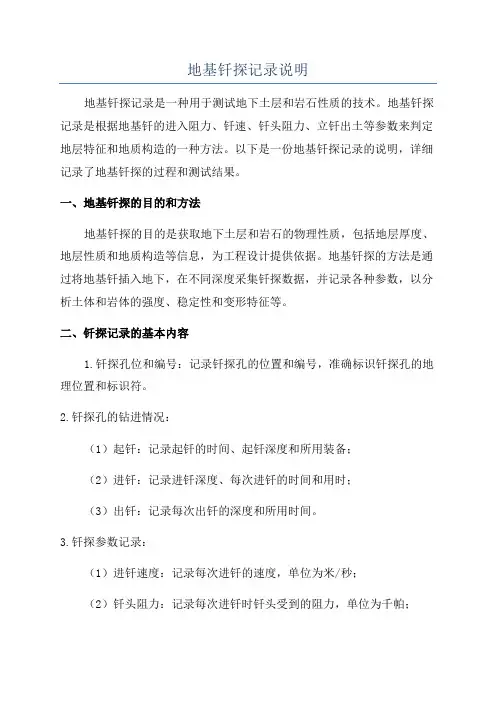

地基钎探记录说明地基钎探记录是一种用于测试地下土层和岩石性质的技术。
地基钎探记录是根据地基钎的进入阻力、钎速、钎头阻力、立钎出土等参数来判定地层特征和地质构造的一种方法。
以下是一份地基钎探记录的说明,详细记录了地基钎探的过程和测试结果。
一、地基钎探的目的和方法地基钎探的目的是获取地下土层和岩石的物理性质,包括地层厚度、地层性质和地质构造等信息,为工程设计提供依据。
地基钎探的方法是通过将地基钎插入地下,在不同深度采集钎探数据,并记录各种参数,以分析土体和岩体的强度、稳定性和变形特征等。
二、钎探记录的基本内容1.钎探孔位和编号:记录钎探孔的位置和编号,准确标识钎探孔的地理位置和标识符。
2.钎探孔的钻进情况:(1)起钎:记录起钎的时间、起钎深度和所用装备;(2)进钎:记录进钎深度、每次进钎的时间和用时;(3)出钎:记录每次出钎的深度和所用时间。
3.钎探参数记录:(1)进钎速度:记录每次进钎的速度,单位为米/秒;(2)钎头阻力:记录每次进钎时钎头受到的阻力,单位为千帕;(3)钎杆扭力:记录进钎时钎杆所受的扭力,单位为千牛顿·米。
4.钎探土样描述和采集:根据钎探孔的深度和情况,描述不同深度的土样和岩石的性质,并采集相应的土样进行实验分析。
5.钎探地层描述:根据地基钎探数据,对不同深度的土层和岩石进行描述,包括地层名称、厚度、颜色、密实程度、质地、湿度等详细信息。
6.钎探状况记录:记录钎探孔的状况,包括孔壁稳定性、土体塌方、孔重、假空、水位、扩孔情况等。
7.钎探仪器记录:记录使用的地基钎探仪器的规格、型号、精度等信息。
8.钎探人员和时间记录:记录地基钎探的人员、日期和时间,确保钎探记录真实有效。
三、地基钎探记录的要求1.记录准确:对钎探孔位、进钎深度、时间等要准确无误地记录。
2.描述详细:对地层性质和土样特征要详细描述,包括颜色、密实程度、质地、湿度等。
3.数据完整:记录所有的钎探参数,如进钎速度、钎头阻力、钎杆扭力等,以便后续分析和处理。

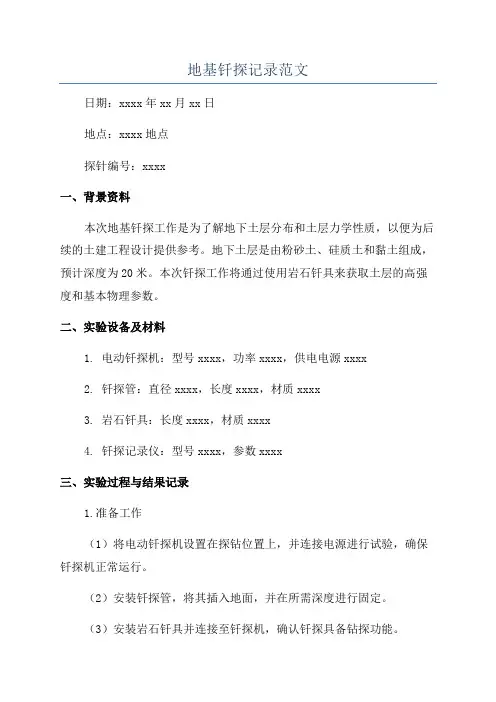

地基钎探记录范文日期:xxxx年xx月xx日地点:xxxx地点探针编号:xxxx一、背景资料本次地基钎探工作是为了解地下土层分布和土层力学性质,以便为后续的土建工程设计提供参考。
地下土层是由粉砂土、硅质土和黏土组成,预计深度为20米。
本次钎探工作将通过使用岩石钎具来获取土层的高强度和基本物理参数。
二、实验设备及材料1. 电动钎探机:型号xxxx,功率xxxx,供电电源xxxx2. 钎探管:直径xxxx,长度xxxx,材质xxxx3. 岩石钎具:长度xxxx,材质xxxx4. 钎探记录仪:型号xxxx,参数xxxx三、实验过程与结果记录1.准备工作(1)将电动钎探机设置在探钻位置上,并连接电源进行试验,确保钎探机正常运行。
(2)安装钎探管,将其插入地面,并在所需深度进行固定。
(3)安装岩石钎具并连接至钎探机,确认钎探具备钻探功能。
2.开始钎探工作(1)启动钎探机,将岩石钎具逐渐下放至预定深度。
(2)每下放1米,停止钎探工作,记录下探针的深度和钎探力。
3.结果记录深度(米),钎探力(千牛顿)------------,-----------------1.0,5.22.0,7.83.0,9.64.0,11.35.0,10.26.0,9.57.0,8.28.0,7.59.0,6.910.0,6.14.结果分析根据钎探力与深度的变化趋势分析,可以看出在地下5.0米以内,钎探力逐渐增加,达到最高值10.2千牛顿。
而在地下5.0米以下,钎探力开始逐渐减小。
根据经验判断,地下5.0米以上可能为稠密粉砂土层,5.0米以下可能为黏土层。
同时,通过实地观测发现,在5.0米以下的钎探管回收过程中,发现有明显的泥沙物质被带上地面,进一步确认了黏土层的存在。
五、结论与建议根据本次地基钎探工作的结果,可以得出以下结论:1.地下0-5.0米为稠密粉砂土层。
2.地下5.0米以下为黏土层,并且存在泥沙物质。
根据地下土层性质,可以针对后续土建工程设计提供以下建议:1.对于稠密粉砂土层的地基,可以采用常规地基处理方法,如挖深基础、填筑夯实等。

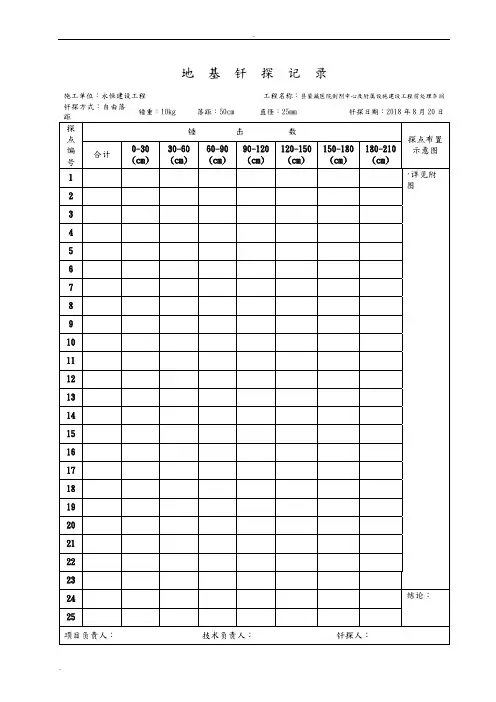

地基钎探记录施工单位:永恒建设工程工程名称:县蒙藏医院制剂中心及附属设施建设工程前处理车间钎探方式:自由落锤重:10kg 落距:50cm 直径:25mm 钎探日期:2018年8月20日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日地基钎探记录施工单位:欣和电力建设工程名称:村110kV变电站新建工程—综合配电楼钎探方式:机械锤重:10kg 落距:50cm 直径:26mm 钎探日期:2015年12月18日。
