地基钎探记录表规范

建筑工程地基钎探记录日期：xxxx年xx月xx日地点：xxxx市xxxx区xxxx路xx号一、钎探目的：本次钎探主要目的是为了了解地基情况，提供给设计和施工单位参考，确保建筑工程质量。

二、钎探方法：本次钎探采用岩芯钻孔钎探方法，首先进行钻孔，然后安装岩芯钎具，通过逐层钎取样品，进行现场试验和实验室分析。

三、钎探孔位布置：选取钎探孔位应在建筑的重要部位，通过详细勘探确定。

本次钎探孔位的布局如下：1.钎探孔位1：位于建筑东北角，距离主体结构一米处，用于评定地基土壤的承载力和破坏特点。

2.钎探孔位2：位于建筑西南角，距离主体结构一米处，用于了解地基土体的各层分布情况。

3.钎探孔位3：位于建筑东南角，距离主体结构一米处，用于评估地基土壤的可压缩性和沉降特点。

四、钎探过程及结果记录：1.钎探孔位1：钎探孔深度：15米孔壁土存在情况：孔壁土坚硬，含水量较低岩芯样本：利用岩芯钎具连续钎取样品现场试验结果：-承载力试验：钻孔深度5米处，土壤密实度较高，承载力较大-压缩性试验：土壤压缩性较小，有较好的稳定性实验室分析结果：-控制含水率：20%-重度粘土2.钎探孔位2：钎探孔深度：20米孔壁土存在情况：孔壁土潮湿，含水量一般岩芯样本：利用岩芯钎具连续钎取样品现场试验结果：-承载力试验：土层密实度逐渐增大，土壤承载力较大-压缩性试验：土层良好的可压缩性实验室分析结果：-控制含水率：15%-中等粘土3.钎探孔位3：钎探孔深度：25米孔壁土存在情况：孔壁土湿润，含水量较高岩芯样本：利用岩芯钎具连续钎取样品现场试验结果：-承载力试验：土层密实度较小，土壤承载力一般-压缩性试验：土层较大的可压缩性实验室分析结果：-控制含水率：25%-软土五、结论与建议：根据本次钎探结果，可以得出以下结论和建议：1.建筑东北角地基土壤承载力较大，适合承载主体结构；2.建筑西南角地基土壤中等粘土，可压缩性适中；3.建筑东南角地基土壤湿润，软土较多，需采取相应的处理措施。

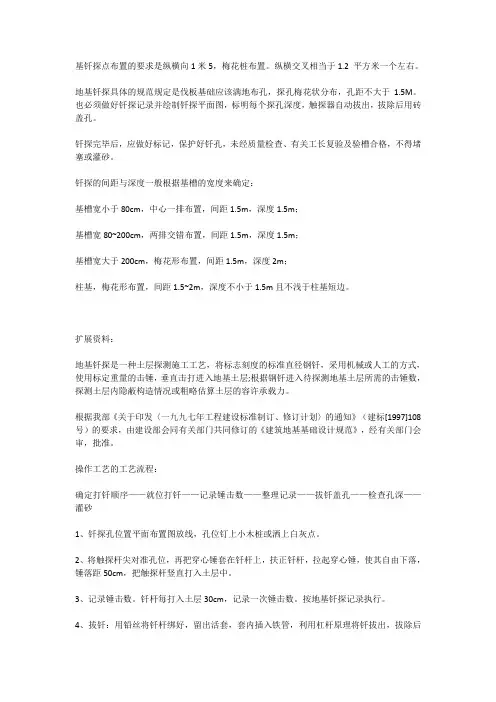

基钎探点布置的要求是纵横向1米5，梅花桩布置。

纵横交叉相当于1.2 平方米一个左右。

地基钎探具体的规范规定是伐板基础应该满地布孔，探孔梅花状分布，孔距不大于1.5M。

也必须做好钎探记录并绘制钎探平面图，标明每个探孔深度，触探器自动拔出，拔除后用砖盖孔。

钎探完毕后，应做好标记，保护好钎孔，未经质量检查、有关工长复验及验槽合格，不得堵塞或灌砂。

钎探的间距与深度一般根据基槽的宽度来确定：基槽宽小于80cm，中心一排布置，间距1.5m，深度1.5m；基槽宽80~200cm，两排交错布置，间距1.5m，深度1.5m；基槽宽大于200cm，梅花形布置，间距1.5m，深度2m；柱基，梅花形布置，间距1.5~2m，深度不小于1.5m且不浅于柱基短边。

扩展资料：地基钎探是一种土层探测施工工艺，将标志刻度的标准直径钢钎，采用机械或人工的方式，使用标定重量的击锤，垂直击打进入地基土层;根据钢钎进入待探测地基土层所需的击锤数，探测土层内隐蔽构造情况或粗略估算土层的容许承载力。

根据我部《关于印发〈一九九七年工程建设标准制订、修订计划〉的通知》（建标[1997]108 号）的要求，由建设部会同有关部门共同修订的《建筑地基基础设计规范》，经有关部门会审，批准。

操作工艺的工艺流程：确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。

3、记录锤击数。

钎杆每打入土层30cm，记录一次锤击数。

按地基钎探记录执行。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。

5、移位：将触探杆搬到下一个孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋捣实一次。

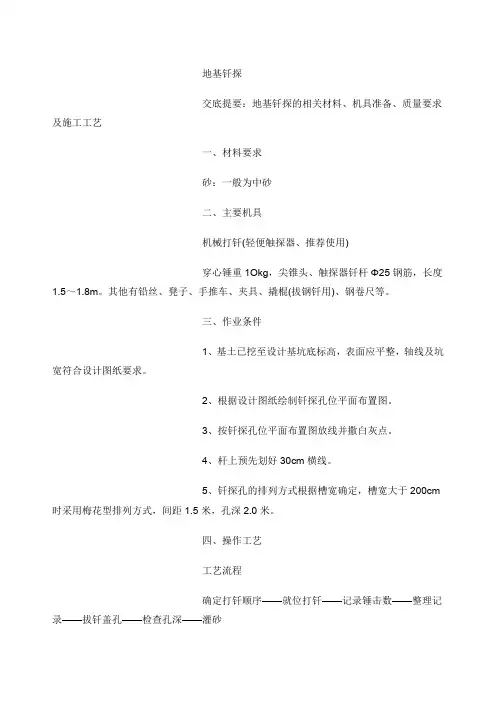

地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。

其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。

三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。

2、根据设计图纸绘制钎探孔位平面布置图。

3、按钎探孔位平面布置图放线并撒白灰点。

4、杆上预先划好30cm横线。

5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。

四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。

3、记录锤击数。

钎杆每打入土层30cm，记录一次锤击数。

按地基钎探记录执行。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。

5、移位：将触探杆搬到下一个孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋捣实一次。

7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。

8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。

五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。

2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。

六、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。

七、应注意的质量问题：1、基土受雨后不得钎探。

2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。

地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。

其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。

三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。

2、根据设计图纸绘制钎探孔位平面布置图。

3、按钎探孔位平面布置图放线并撒白灰点。

4、杆上预先划好30cm横线。

5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。

四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。

3、记录锤击数。

钎杆每打入土层30cm，记录一次锤击数。

按地基钎探记录执行。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。

5、移位：将触探杆搬到下一个孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋捣实一次。

7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。

8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。

五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。

2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。

六、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。

七、应注意的质量问题：1、基土受雨后不得钎探。

2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。

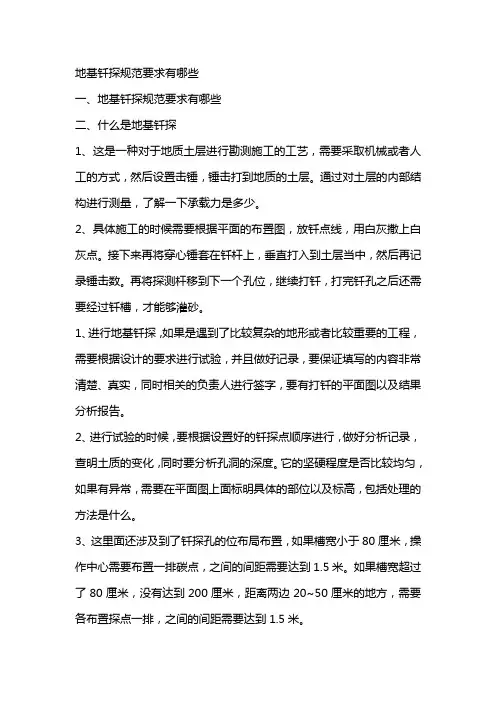

地基钎探规范要求有哪些
一、地基钎探规范要求有哪些
二、什么是地基钎探
1、这是一种对于地质土层进行勘测施工的工艺，需要采取机械或者人工的方式，然后设置击锤，锤击打到地质的土层。

通过对土层的内部结构进行测量，了解一下承载力是多少。

2、具体施工的时候需要根据平面的布置图，放钎点线，用白灰撒上白灰点。

接下来再将穿心锤套在钎杆上，垂直打入到土层当中，然后再记录锤击数。

再将探测杆移到下一个孔位，继续打钎，打完钎孔之后还需要经过钎槽，才能够灌砂。

1、进行地基钎探，如果是遇到了比较复杂的地形或者比较重要的工程，需要根据设计的要求进行试验，并且做好记录，要保证填写的内容非常清楚、真实，同时相关的负责人进行签字，要有打钎的平面图以及结果分析报告。

2、进行试验的时候，要根据设置好的钎探点顺序进行，做好分析记录，查明土质的变化，同时要分析孔洞的深度。

它的坚硬程度是否比较均匀，如果有异常，需要在平面图上面标明具体的部位以及标高，包括处理的方法是什么。

3、这里面还涉及到了钎探孔的位布局布置，如果槽宽小于80厘米，操作中心需要布置一排碳点，之间的间距需要达到1.5米。

如果槽宽超过了80厘米，没有达到200厘米，距离两边20~50厘米的地方，需要各布置探点一排，之间的间距需要达到1.5米。

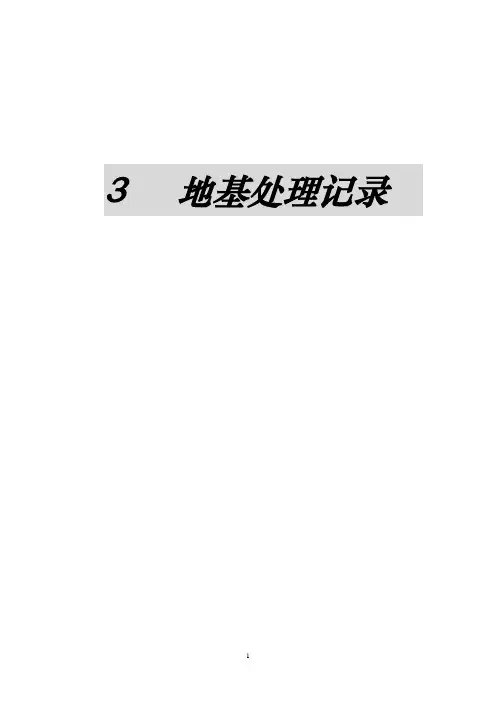

3 地基处理记录
3-(1) 地基钎探平面布置图及钎探记录
【整理要点】
本项资料包括：钎探、轻便触探、洛阳铲普探的整理记录。

钎探、轻便触探、洛阳铲普探都是工程验槽的直观手段，目的在于探明地基土质情况以及地下空穴、古墓、古井、防空掩体及其他地下埋没物的位置、深度、性状，为工程验槽提供数据。

视工程具体情况选择其方法，一般将轻便触探或钎探与洛阳铲探相结合使用则效果更佳。

《建筑地基基础设计规范》（GB5007－2002）强制规定，基槽（坑）、人工挖孔桩均要用触探或其他方法进行基槽和桩端持力层检验，（详文见地基验槽记录一章）。

钎探点的平面布置与钎探记录是钎探过程的真实记录，是工程重要的存档资料。

其平面布置一般由设计部门或地质勘察部门出具方案，由专业的地质勘察单位实施钎探施工。

钎探平面布置图的主要内容有：工程名称、钎探布点位置、图签、图例、施工单位（盖章）、施工人员签字等。

【审阅重点】
1钎探点布置图制图过于简单，不规范；
2 钎探点布置不合理；
3钎探记录不详细、认真，字迹了草；
4施工单位及施工人员签章不全。

详细格式参考附录1、钎探平面布置图
附录2、钎探记录表
附录3。

钎探记录表（桩基部分）
附录2
钎探、N10触探记录表
报告日期2002年11月14日共8 页第 1
页
附录3。

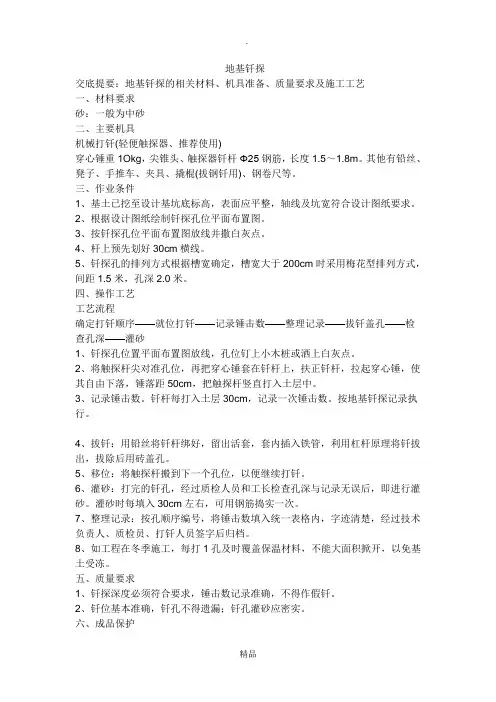

地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。

其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。

三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。

2、根据设计图纸绘制钎探孔位平面布置图。

3、按钎探孔位平面布置图放线并撒白灰点。

4、杆上预先划好30cm横线。

5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm 时采用梅花型排列方式，间距1.5米，孔深2.0米。

四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。

2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。

3、记录锤击数。

钎杆每打入土层30cm，记录一次锤击数。

按地基钎探记录执行。

4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。

5、移位：将触探杆搬到下一个孔位，以便继续打钎。

6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。

灌砂时每填入30cm左右，可用钢筋捣实一次。

7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。

8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。

五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。

2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。

六、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。

七、应注意的质量问题：1、基土受雨后不得钎探。

2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
