精选全文完整版（可编辑修改）数控技术应用专业课程标准本专业公共基础课课程标准见《公共课课程标准》（试行）与《德育课与选修课课程标准》（试行），专业课课程标准如下:《机械基础》课程标准（216学时）一、课程性质及任务性质：本课程是数控技术应用专业的一门专业基础课。
任务：通过教学，为学生学习专业课内容以及今后的实际工作和生活中分析解决机械类问题打下良好的基础二、课程教学目标使学生掌握力学基础知识，掌握常用机构机械传动轴系零件的基本知识、工作原理及应用等问题，能对常用机械传动装置和螺纹连结进行功能分析及简易计算。
三、教学内容、要求及学时分配表（一）理论教学模块（二）实践教学模块四、说明1.教材的版本《机械基础》（机械类）第二版李世维主编，由高等教育出版社出版。
2.本课程标准适用的专业与学制本课程标准适用于数控技术应用专业，学制三年。
3.本课程与其它课程的关系本课程是机械类专业的基础性课程，与车间实习、机械制图等课程联系紧密，也是中职阶段重要课程。
4.本课程的教学手段和方法①教学手段课堂教学：以基础理论教学为主，讲解时语言要通俗易懂、生动形象，由浅入深，由简到繁，做到理论联系实际，要注意启发学生，调动学生的学习积极性，采用多种方法引导学生思考问题，让他们真正学会独立学习思考。
多媒体教学：穿插多媒体教学，利用生动的图片和视频资料给学生更直观的认识，使知识更易于理解和掌握。
②教学方法任务驱动式教学：根据教学目标内容，设计实践任务，指导学生完成实践，在“做”中学。
基于资源利用的学习：本课程可适当安排多媒体视频资料，使学生浏览、观摩、参考、学习。
合作式教学：让学生分成小组，分工协作，培养学生合作能力。
5.建议本课程具有涉及面广、联系实际较强的特点，教学中要加强现场实际、教具和多媒体等教学手段，不断增加学生的感性认识，体现出职业教育的特点，讲清基本理论、简化理论力学的推导、突出结构特性及应用，切忌抽象的做理论推导，让学生的知识结构具有条理性和简明性。
几何公差基础知识培训一、引言几何公差是机械零件设计和制造中的重要概念，它关系到零件的精度、配合质量和使用性能。
随着我国制造业的快速发展，对几何公差的要求越来越高，掌握几何公差的基础知识对于机械设计人员和制造工程师来说具有重要意义。
本文将对几何公差的基本概念、标注方法、公差带及其应用进行详细阐述，以帮助读者更好地理解和应用几何公差。
二、几何公差的基本概念1. 几何公差的定义几何公差是指零件几何形状、位置、轮廓、运动轨迹等方面的允许变动量。
它是为了保证零件在装配和使用过程中，满足预定的功能和性能要求，而对零件形状和位置精度提出的要求。
2. 几何公差的分类根据几何公差的性质和作用，可以将其分为形状公差、定向公差、轮廓公差、跳动公差和位置公差等五大类。
（1）形状公差：指单一实际要素的形状所允许的变动全量，包括直线度、平面度、圆度、圆柱度等。
（2）定向公差：指关联实际要素的方向或位置的变动所允许的变动全量，包括垂直度、倾斜度、同轴度、对称度等。
（3）轮廓公差：指关联实际要素的轮廓线所允许的变动全量，包括线轮廓度和面轮廓度。
（4）跳动公差：指旋转零件上同一轴线上的要素在旋转一周过程中所允许的最大变动量，包括圆跳动和全跳动。
（5）位置公差：指关联实际要素的位置所允许的变动全量，包括位置度、平行度、垂直度等。
三、几何公差的标注方法几何公差的标注是几何公差知识体系中的重要组成部分，它直接关系到零件加工质量和装配精度。
几何公差的标注方法如下：1. 符号表示法：用特定的符号表示几何公差类型和公差值，如直线度用“∥”，平面度用“⊥”等。
2. 文字说明法：在图样上用文字描述几何公差的要求，如“平行度0.02mm”。
3. 图形表示法：用图形表示几何公差的形状和大小，如公差带、公差框等。
4. 代号表示法：用代号表示几何公差类型和公差值，如形状公差代号“△”，位置公差代号“○”等。
四、几何公差带及其应用1. 几何公差带的概念几何公差带是指在零件图样上，用一定的线型和间距表示几何公差的一种图形。

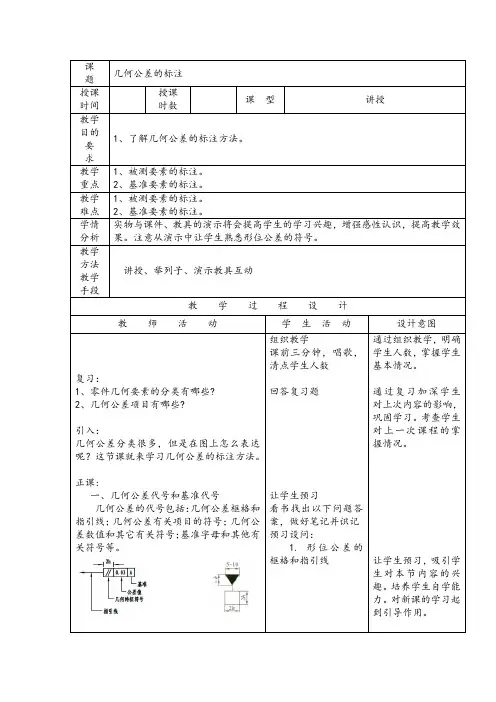

课
题
几何公差的标注
授课时间授课
时数
课型讲授
教学
目的
要
求
1、了解几何公差的标注方法。
教学重点1、被测要素的标注。
2、基准要素的标注。
教学难点1、被测要素的标注。
2、基准要素的标注。
学情分析实物与课件、教具的演示将会提高学生的学习兴趣，增强感性认识，提高教学效果。
注意从演示中让学生熟悉形位公差的符号。
教学
方法
教学
手段
讲授、举列子、演示教具互动
教学过程设计
教师活动学生活动设计意图
复习：
1、零件几何要素的分类有哪些?
2、几何公差项目有哪些?
引入：
几何公差分类很多，但是在图上怎么表达呢？这节课就来学习几何公差的标注方法。
正课:
一、几何公差代号和基准代号
几何公差的代号包括：几何公差框格和指引线；几何公差有关项目的符号；几何公差数值和其它有关符号；基准字母和其他有关符号等。
组织教学
课前三分钟，唱歌，
清点学生人数
回答复习题
让学生预习
看书找出以下问题答
案，做好笔记并识记
预习设问：
1. 形位公差的
框格和指引线
通过组织教学，明确
学生人数，掌握学生
基本情况。
通过复习加深学生
对上次内容的影响，
巩固学习。
考查学生
对上一次课程的掌
握情况。
让学生预习，吸引学
生对本节内容的兴
趣。
培养学生自学能
力。
对新课的学习起
到引导作用。
第二节几何公差带几何公差带是指由一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域。
它是限制实际被测要素变动区域的。
几何公差带有形状、大小、方向和位置四个要素。
（1）几何公差带形状（主要有9种，见下表)（2）几何公差带大小公差带的大小是用它的宽度或直径表示，由给定的公差值（t或Φt 和SΦt）决定。
(3) 几何公差带的方向（即公差带的宽度方向）为被测要素的法向。
如另有说明时除外，如图所示。
对于圆度公差带的方向应垂直于公称轴线。
（4）几何公差带位置几何公差带位置有浮动和固定两种形式。
1. 直线度公差带(1)给定平面内的直线度公差带标注含义：在任一平行于图示投影面的平面内，上平面的提取（实际）线应限定在距离等于0.1的两平行直线之间。
公差带定义：为在给定平面内和给定方向上，距离等于公差值t的两平行直线所限定的区域。
公差带图标注示例图一、形状公差带（2）给定方向上的直线度公差带标注含义：提取（实际）的棱边应限定在距离等于0.1的两平行平面之间。
公差带定义：为间距等于公差值t的两平行平面所限定的区域。
标注示例图公差带图（3）任意方向(Φ t 控制轴线)的直线度公差带标注含义：外圆柱面的提取（实际）中心线应限定在直径等于Φ0.08的圆柱面内。
公差带定义：由于公差值前加注了符号Φ，公差带为直径等于公差值Φt的圆柱面所限定的区域。
公差带图标注示例图2. 平面度公差带标注含义：提取（实际）表面应限定在距离等于0.08的两平行平面之间。
公差带定义：为间距等于公差值t的两平行平面所限定的区域。
公差带图标注示例图3. 圆度公差带公差带定义：为在给定横截面内，半径差等于公差值t 的两同心圆所限定的区域。
标注含义：在圆柱面和圆锥面的任意横截面内，提取（实际）圆周应限定在半径差等于0.03的两同心圆之间。
标注示例图公差带图标注1公差带标注24. 圆柱度公差带标注含义：提取（实际）圆柱面应限定在半径差等于0.1的两同轴圆柱面之间。
模块八 零件图
225 ① 公差数值一般为线性值，如公差带是圆形或圆柱形的，则在公差值前加注“φ”，如图8-48（b ）所示；如公差带是圆球形，则加注“S φ”，如图8-55（a ）所示。
② 如要求被测要素任一长度或范围的公差值时，标注如图8-55（b ）、（c ）所示。
③ 如不仅要求被测要素任一长度或范围的公差值，还要求被测要素全长或整个范围的公差值时，标注如图8-55（d ）、（e ）所示。
图8-55 几何公差数值及有关符号
（6）同心度与同轴度的区别。
2008年新国家标准增加了一个几何公差项目，位置公差—同心度，其特征符号与同轴度相同。
① 同心度与同轴度标注的区别。
同心度的标注如图8-56所示。
同心度框格上方所注“ACS ”意即同心度，用以区别同轴度。
同轴度的标注如图8-57所示。
图8-56 同心度的标注与公差带 图8-57 同轴度的标注与公差带 ② 同心度与同轴度公差带的区别。
同心度公差带是直径为公差值t 的圆周所限定的区域，该圆周的圆心与基准点重合，如图8-56所示。
同轴度公差带是直径等于公差值φt 的圆柱面所限定的区域，该圆柱面的轴线与基准轴线重合，如图8-57所示。
4．几何公差带的定义及标注示例
表8-8列出了不同几何特征的几何公差带及其定义，图示和解释仅说明与规定有关的内容。
此表只摘录了标准的一部分，没有列出的定义请查阅国家标准。
表8-8
几何公差带定义、图例和解释（摘自GB/T 1182—2008）。
