混凝土配合比设计例题演示文稿
- 格式：ppt
- 大小：929.50 KB
- 文档页数：55
下载文档原格式
合集下载
《混凝土配合比设计 》课件
大体积混凝土由于其体积大、水化热高、容易产生裂 缝等特点，在配合比设计时需要特别注意。主要考虑 因素包括水泥品种和用量、骨料粒径和级配、水灰比 、外加剂等，以控制混凝土的水化热和收缩，防止裂 缝的产生。
案例二：大体积混凝土配合比设计
大体积混凝土配合比设计的挑战
大体积混凝土配合比设计的挑战主要在于如何有效控制 混凝土的水化热和收缩、如何保证混凝土的施工性能和 耐久性、如何降低混凝土的成本等。这些挑战需要结合 具体工程情况进行研究和解决。
水泥的选择与质量控制
01
02
03
水泥品种
根据工程要求和当地资源 条件，选择适当强度等级 、性能优良的水泥品种。
水泥等级
确保水泥的强度等级符合 设计要求，并具备质量证 明文件。
水泥储存
水泥应存放在干燥、通风 良好的地方，避免受潮结 块。
骨料的选择与质量控制
骨料种类
根据混凝土的设计要求，选择适当的骨料种 类，如碎石或卵石。
混凝土配合比设计是混凝土制备的关键环节，对混凝土的质量和性能具有决定性 的影响。
混凝土配合比设计的重要性
保证混凝土的强度和耐久性
合理的配合比设计可以保证混凝土具有足够的 强度和耐久性，以满足工程要求。
提高混凝土的工作性
良好的配合比设计可以使混凝土具有良好的工 作性，易于搅拌、运输和浇筑。
控制工程成本
《混凝土配合比设 计》PPT课件
目 录
• 混凝土配合比设计概述 • 混凝土原材料的选择与质量控制 • 混凝土配合比设计的方法与步骤 • 混凝土配合比的优化与调整 • 混凝土配合比设计案例分析
01
混凝土配合比设计概述
混凝土配合比设计的概念
混凝土配合比设计是指根据工程要求、结构形式、施工条件、环境条件等因素， 确定混凝土各组分的比例关系，以满足强度、耐久性、工作性等性能要求的过程 。
《普通混凝土配合比设计规程》配合比计算案例-C30
《普通混凝土配合比设计规程》配合比计算案例某高层办公楼的基础底板设计使用C30等级混凝土，采用泵送施工工艺。
根据《普通混凝土配合比设计规程》（以下简称《规程》）JGJ 55的规定，其配合比计算步骤如下：1、原材料选择结合设计和施工要求，选择原材料并检测其主要性能指标如下：（1）水泥选用P.O 42.5级水泥，28d胶砂抗压强度48.6MPa，安定性合格。
（2）矿物掺合料选用F类II级粉煤灰，细度18.2%，需水量比101%，烧失量7.2%。
选用S95级矿粉，比表面积428m2/kg，流动度比98%，28d活性指数99%。
（3）粗骨料选用最大公称粒径为25mm的粗骨料，连续级配，含泥量 1.2%，泥块含量0.5%，针片状颗粒含量8.9%。
（4）细骨料采用当地产天然河砂，细度模数 2.70，级配II区，含泥量 2.0%，泥块含量0.6%。
（5）外加剂选用北京某公司生产A型聚羧酸减水剂，减水率为25%，含固量为20%。
（6）水选用自来水。
2、计算配制强度由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差σ为5.0MPa。
表4.0.2 标准差σ值（MPa）混凝土强度标准值≤C20C25~C45 C50~ C55 Σ 4.0 5.0 6.0 采用《规程》中公式4.0.1-1计算配制强度如下：（4.0.1-1）式中：f cu,0——混凝土配制强度（MPa）；f cu,k——混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值（MPa）；σ——混凝土强度标准差（MPa）。
计算结果：C30混凝土配制强度不小于38.3MPa。
3、确定水胶比（1）矿物掺合料掺量选择（可确定3种情况，比较技术经济）应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定粉煤灰掺量。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量注：1 采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
《混凝土配比设计 》课件
混凝土配比设计PPT课件
混凝土配比设计PPT课件，通过介绍混凝土配比设计的基本原理、步骤、注意 事项和重要性，帮助大家更好地理解混凝土配比设计的重要性。
什么是混凝土配比设计
混凝土配比设计是指确定混凝土中水泥、砂、石子的比例和水灰比，以及骨 料配合比的过程。
混凝土配比设计的重要性
混凝土配比设计的正确与否直接影响混凝土的强度、耐久性和施工质量，对 工程的安全和使用寿命有重要影响。
混凝土配比设计 的基本原理
根据水泥、砂、石子 的选取和水灰比的确 定，设计合理的配合 比。
混凝土配比设计 的步骤
根据混凝土用途、强 度等级和施工方式， 确定混凝土配合比。
设计注意事项
要注意混凝土的流动 性、坍落度、强度、 耐久性，以及施工条 件和环境条件。
参考文献
混凝土配合比设计的原则与步骤探讨
来自Doc88的混凝土配合比设计的原则与步骤探讨的参考文献。
2. 确定骨料的种类和用 量
选择合适的骨料种类和用量， 确保混凝土的性能和施工质 量。
3. 根据混凝土强度等级 和施工方式确定水灰比
根据混凝土强度等级和施工 方式选择合适的水灰比。
4. 根据水灰比确定水的用量
根据水灰比确定混凝土中水的用量。
5. 按要求确定混凝土配合比
根据前面步骤确定的参数，确定最终的混凝土 配合比。
基本原理
水泥、砂、石子的选 取
根据工程需求和骨料性质选择 合适的水泥、砂、石子。
水灰比的确定
通过试验和经验确定合理的水 灰比，保证混凝土的流动性和 坍落度。
骨料配合比的确定
根据砂、石子的粒径和含量， 确定合适的骨料配合比。
混凝土配合比设计的步骤
1. 确定混凝土用途和强 度等级
混凝土配比设计PPT课件，通过介绍混凝土配比设计的基本原理、步骤、注意 事项和重要性，帮助大家更好地理解混凝土配比设计的重要性。
什么是混凝土配比设计
混凝土配比设计是指确定混凝土中水泥、砂、石子的比例和水灰比，以及骨 料配合比的过程。
混凝土配比设计的重要性
混凝土配比设计的正确与否直接影响混凝土的强度、耐久性和施工质量，对 工程的安全和使用寿命有重要影响。
混凝土配比设计 的基本原理
根据水泥、砂、石子 的选取和水灰比的确 定，设计合理的配合 比。
混凝土配比设计 的步骤
根据混凝土用途、强 度等级和施工方式， 确定混凝土配合比。
设计注意事项
要注意混凝土的流动 性、坍落度、强度、 耐久性，以及施工条 件和环境条件。
参考文献
混凝土配合比设计的原则与步骤探讨
来自Doc88的混凝土配合比设计的原则与步骤探讨的参考文献。
2. 确定骨料的种类和用 量
选择合适的骨料种类和用量， 确保混凝土的性能和施工质 量。
3. 根据混凝土强度等级 和施工方式确定水灰比
根据混凝土强度等级和施工 方式选择合适的水灰比。
4. 根据水灰比确定水的用量
根据水灰比确定混凝土中水的用量。
5. 按要求确定混凝土配合比
根据前面步骤确定的参数，确定最终的混凝土 配合比。
基本原理
水泥、砂、石子的选 取
根据工程需求和骨料性质选择 合适的水泥、砂、石子。
水灰比的确定
通过试验和经验确定合理的水 灰比，保证混凝土的流动性和 坍落度。
骨料配合比的确定
根据砂、石子的粒径和含量， 确定合适的骨料配合比。
混凝土配合比设计的步骤
1. 确定混凝土用途和强 度等级
混凝土配合比设计例题演示文稿
第十页，共55页。
水泥 5.46+5.46×5%=5.73kg
砂 8.99kg 石 19.10kg
水 2.70+2.70×5%=2.84kg
并测得每立方米拌合物质量为 mCP=2380kg/m3
②强度调整 方法如前所述，此题假定 W/C=0.49时，强度符合设计要求，故不需调整。
第十一页，共55页。
n表4—23混凝土的实验室配合比 单位：kg
材料名称
水泥 水
砂
石子
每立方米混
365
197
607
1 238
凝土的用量
第二十七页，共55页。
(三)施工配合比 水泥：m’c=365 kg 砂：m’s=607+607×0．02=619 kg 石子：
m’g=1 238+1 238×0．01=1 250 kg
混凝土，其材料用量为： 水泥：0．015×368=5．52 kg 水：0.015×195=2．93 kg 砂：0.015×599=8．99 kg
第二十一页，共55页。
石子：0．015×1 223=18．35 kg ’ 按上述用量称量并搅拌均匀，做坍落度试验，测得坍落度
为20 mm。
保持水灰比不变，增加用水量及水泥用量各4％，即用水量增 加到3．08 kg，水泥用量增加到5·81 kg，测得坍落度为30 mm， 粘聚性、保水性均良好。
第三十页，共55页。
【解】：初步计算配合比的计算
⑴ 确定配制强度（fcu,o）
fcu,o ＝ fcu,k+1.645σ＝20＋1.645×4.5=27.4
Mpa
⑵确定水灰比（WW/C）
a • f ce
C
f cu,0 a • b • f ce
水泥 5.46+5.46×5%=5.73kg
砂 8.99kg 石 19.10kg
水 2.70+2.70×5%=2.84kg
并测得每立方米拌合物质量为 mCP=2380kg/m3
②强度调整 方法如前所述，此题假定 W/C=0.49时，强度符合设计要求，故不需调整。
第十一页，共55页。
n表4—23混凝土的实验室配合比 单位：kg
材料名称
水泥 水
砂
石子
每立方米混
365
197
607
1 238
凝土的用量
第二十七页，共55页。
(三)施工配合比 水泥：m’c=365 kg 砂：m’s=607+607×0．02=619 kg 石子：
m’g=1 238+1 238×0．01=1 250 kg
混凝土，其材料用量为： 水泥：0．015×368=5．52 kg 水：0.015×195=2．93 kg 砂：0.015×599=8．99 kg
第二十一页，共55页。
石子：0．015×1 223=18．35 kg ’ 按上述用量称量并搅拌均匀，做坍落度试验，测得坍落度
为20 mm。
保持水灰比不变，增加用水量及水泥用量各4％，即用水量增 加到3．08 kg，水泥用量增加到5·81 kg，测得坍落度为30 mm， 粘聚性、保水性均良好。
第三十页，共55页。
【解】：初步计算配合比的计算
⑴ 确定配制强度（fcu,o）
fcu,o ＝ fcu,k+1.645σ＝20＋1.645×4.5=27.4
Mpa
⑵确定水灰比（WW/C）
a • f ce
C
f cu,0 a • b • f ce
混凝土配合比设计讲义ppt课件
4、初步计算配合比
第一步：混凝土配制强度确实定
❖ 根据混凝土强度保证率95％的原那么： ❖ fcu.0 ＝ fcu.k + 1.645σ ❖ σ确实定： ❖ 施工单位有强度历史资料时，统计法确定； ❖ 施工单位无强度历史资料时，查表确定 ： ❖ ≤C20时：σ=4.0； C25～C45时：
σ=5.0 ❖ C50～C55时：σ=6.0
干硬性混凝土的用水量〔kg/m3〕
项目
指标
卵石最大粒径（mm）
10
20
40
维勃 16－20 175 160 145 稠度 11－15 180 165 150 mm 5－10 185 170 155
碎石最大粒径（mm）
16 20
40
180 170 155
185 175 160
190 180 165
流动性砼用水量的计算方法
在满足混凝土强度和耐久性的根底上， 确定混凝土的水灰比—水灰比定那么〔 鲍罗米公式〕
在满足混凝土施工要求的和易性根底上 ，根据粗骨料的种类和规格确定混凝土 的单位用水量—需水量定那么
砂在骨料中的数量应以填充石子空隙后 略有富余的原那么来确定砂率—拨开系 数
三、混凝土配合比设计步骤
3、 混凝土配合比设计的步骤
mwamw(o1)
4、初步计算配合比
第四步 水泥用量〔mco〕确实定
计算——根据确定的水灰比〔W/C〕和选用
的单位用水量〔mwo〕，可计算出水泥用量
〔mco〕：
mco
mwo w/c
校核——为保证混凝土的耐久性，由上式计算 得出的水泥用量还应满足<桥规>等规程规定 的最小水泥用量的要求；
取值——两者最大值。
开混凝土配合比设计例题知识课件
2020/5/17
• 【例题 2】混凝土配舍比设计实剜
• 某工程的钢筋混凝土梁(干燥环境)，混凝土设计强度 等级为C30，施工要求坍落度为30～50 mm(混凝土由 机械搅拌，机械振捣)，施工单位无混凝土强度历史统 计资料。
• 材料：普通硅酸盐水泥，强度等级52．5号(实测28 d 强度58．0 MPa)，密度ρc=3 100 kg／m3；
• 中砂，表观密度ρs=2 650 kg／m3； • 碎石，表观密度ρg=2 700kg／m3，最大粒径20 mm
； • 自来水。 • 施工现场砂的含水率为2％，碎石含水率1％。 • 设计该混凝土的配合比，并换算为施工配合比。
2020/5/17
(一)初步配合比计算 1．确定配制强度
fcu.0=fcu.k+1．645σ 查表，当混凝土强度等级为C30时，取σ=5．0 fcu.0=30+1．645×5．0=38．2 MPa 2．确定水灰比
，因此W/C=0.49满足耐久性要求。
2020/5/17
(6)计算砂、石用量mS0、mG0 ①按体积法列方程组
m com G om Som W o10 1000
c
oG oS
W
S 解得
mSo mSo mGo
mSO=599kg mGO=1273kg
2020/5/17
②按质量法：强度等级C20的混凝土，取混 凝土拌合物计算表观密度m′CP=2400kg/m3，
2020/5/17
水泥 5.46+5.46×5%=5.73kg 砂 8.99kg 石 19.10kg 水 2.70+2.70×5%=2.84kg 并测得每立方米拌合物质量为 mCP=2380kg/m3 ②强度调整 方法如前所述，此题假定 W/C=0.49时，强度符合设计要求，故不需调 整。
• 【例题 2】混凝土配舍比设计实剜
• 某工程的钢筋混凝土梁(干燥环境)，混凝土设计强度 等级为C30，施工要求坍落度为30～50 mm(混凝土由 机械搅拌，机械振捣)，施工单位无混凝土强度历史统 计资料。
• 材料：普通硅酸盐水泥，强度等级52．5号(实测28 d 强度58．0 MPa)，密度ρc=3 100 kg／m3；
• 中砂，表观密度ρs=2 650 kg／m3； • 碎石，表观密度ρg=2 700kg／m3，最大粒径20 mm
； • 自来水。 • 施工现场砂的含水率为2％，碎石含水率1％。 • 设计该混凝土的配合比，并换算为施工配合比。
2020/5/17
(一)初步配合比计算 1．确定配制强度
fcu.0=fcu.k+1．645σ 查表，当混凝土强度等级为C30时，取σ=5．0 fcu.0=30+1．645×5．0=38．2 MPa 2．确定水灰比
，因此W/C=0.49满足耐久性要求。
2020/5/17
(6)计算砂、石用量mS0、mG0 ①按体积法列方程组
m com G om Som W o10 1000
c
oG oS
W
S 解得
mSo mSo mGo
mSO=599kg mGO=1273kg
2020/5/17
②按质量法：强度等级C20的混凝土，取混 凝土拌合物计算表观密度m′CP=2400kg/m3，
2020/5/17
水泥 5.46+5.46×5%=5.73kg 砂 8.99kg 石 19.10kg 水 2.70+2.70×5%=2.84kg 并测得每立方米拌合物质量为 mCP=2380kg/m3 ②强度调整 方法如前所述，此题假定 W/C=0.49时，强度符合设计要求，故不需调 整。
混凝土配合比设计PPT课件
▪ 按初步计算配合比称取实际工程中使用的材料进行试拌
，混凝土的搅拌方法，应与生产时使用的方法相同。混 凝土搅拌均匀后，检查拌和物的性能。
▪ 当试拌出的拌和物坍落度或维勃稠度不能满足要求，或
粘聚性和保水性不良时，应在保持水灰比不变的条件下 相应调整用水量和砂率，直到符合要求为止。
▪ 然后提出供检验强度用的基准配合比。
m so
35%
mso mgo
解得：mgo＝1189 kg mso=641 kg
B、 用体积法计算 方程略 解得：mgo＝1211 kg， mso＝652 kg
两种方法计Байду номын сангаас结果相近。
配合比的试配、调整
▪ 1、按初步计算配合比试拌15 L，其材料用量为
水泥 0.015×373=5.63 kg 水 0.015×195=2.93 kg 砂 0.015×641=9.62 kg 石子 0.015×1189=17.84 kg
▪ 拌和用水──水质情况；
▪ 外加剂──品种、性能、适宜掺量；
▪ 掺和料——粉煤灰、矿渣、硅粉等。
混凝土配合比设计中的三个参数
Ⅰ、水与水泥之间的比例关系——水灰比表 示；
Ⅱ、砂与石子之间的比关系——砂率表示； Ⅲ、水泥浆与骨料之间的比例关系——单位
体积用 水量来表示。
确定三个参数的基本原则：
▪ 在满足混凝土强度和耐久性的基础上，确定混凝土的水
第三步 选取M3混凝土的用水量（mwo)
▪ 根据所用粗骨料的种类、最大粒径及施工所要求的坍落度
值，查表选取1 m3混凝土的用水量。
第四步 计算1M3混凝土的水泥用量（mco）
▪ 计算——根据确定的水灰比（W/C）和选用的单位用水量
（mwo），可计算出水泥用量（mco）。
，混凝土的搅拌方法，应与生产时使用的方法相同。混 凝土搅拌均匀后，检查拌和物的性能。
▪ 当试拌出的拌和物坍落度或维勃稠度不能满足要求，或
粘聚性和保水性不良时，应在保持水灰比不变的条件下 相应调整用水量和砂率，直到符合要求为止。
▪ 然后提出供检验强度用的基准配合比。
m so
35%
mso mgo
解得：mgo＝1189 kg mso=641 kg
B、 用体积法计算 方程略 解得：mgo＝1211 kg， mso＝652 kg
两种方法计Байду номын сангаас结果相近。
配合比的试配、调整
▪ 1、按初步计算配合比试拌15 L，其材料用量为
水泥 0.015×373=5.63 kg 水 0.015×195=2.93 kg 砂 0.015×641=9.62 kg 石子 0.015×1189=17.84 kg
▪ 拌和用水──水质情况；
▪ 外加剂──品种、性能、适宜掺量；
▪ 掺和料——粉煤灰、矿渣、硅粉等。
混凝土配合比设计中的三个参数
Ⅰ、水与水泥之间的比例关系——水灰比表 示；
Ⅱ、砂与石子之间的比关系——砂率表示； Ⅲ、水泥浆与骨料之间的比例关系——单位
体积用 水量来表示。
确定三个参数的基本原则：
▪ 在满足混凝土强度和耐久性的基础上，确定混凝土的水
第三步 选取M3混凝土的用水量（mwo)
▪ 根据所用粗骨料的种类、最大粒径及施工所要求的坍落度
值，查表选取1 m3混凝土的用水量。
第四步 计算1M3混凝土的水泥用量（mco）
▪ 计算——根据确定的水灰比（W/C）和选用的单位用水量
（mwo），可计算出水泥用量（mco）。
混凝土配合比计算课件PPT文档22页
按选定的灰水比进行调整后确定。
（二）试配调整，确定设计配合比
（2）经试配确定配合比后，按下列步骤进行校正：
①按上述方法确定的各组成材料用量按下式计算混凝土的体 积密度计算值ρc,c： ρc,c＝mc+ ms+mg+mw
②应按下式计算混凝土配合比校正系数δ：
＝ c，t c，c
式中： ρc,t——混凝土体积密度实测值，kg/m3； ρc,c——混凝土体积密度计算值，kg/m3。
（一）确定混凝土基准配合比
m c 0m s0 m g0 m w ＝ 0m cp
s＝ms0ms0mg010％ 0
解方程组可得ms0、mg0。 式中： mc0、ms0、mg0、mw0——分别为1m3混凝土中水泥、砂、
石子、水的用量，kg； mcp——1m3混凝土拌合物的假定质量，kg。可取
2350～2450kg/m3。 βs——混凝土砂率。
• 如实测坍落度小于或大于设计要求，可保持水灰比不变， 增加或减少适量水泥浆；
• 如出现粘聚性和保水性不良，可适当提高砂率；每次调整 后再试拌，直到符合要求为止。
• 记录好各种材料调整后用量，并测定混凝土拌合物的实际 体积密度（ρc,t）。
（二）试配调整，确定设计配合比
（2）强度调整
• 一般采用三个不同的配合比，其中一个为基准配合比，另外两个 配合比的水灰比值，应较基准配合比分别增加及减少0.05，其用水 量应该与基准配合比相同，但砂率值可做适当调整并测定体积密 度。各种配比制作两组强度试块，标准养护28d进行强度测定。
5.确定砂率βs
（1）坍落度为10～60mm的混凝土砂率，可根据粗骨料品种、粒 径及水灰比按下表选取。
（2）坍落度大于60mm的混凝土砂率，可经试验确定；也可在下 表基础上，坍落度每增大20mm，砂率增大1％确定。
（二）试配调整，确定设计配合比
（2）经试配确定配合比后，按下列步骤进行校正：
①按上述方法确定的各组成材料用量按下式计算混凝土的体 积密度计算值ρc,c： ρc,c＝mc+ ms+mg+mw
②应按下式计算混凝土配合比校正系数δ：
＝ c，t c，c
式中： ρc,t——混凝土体积密度实测值，kg/m3； ρc,c——混凝土体积密度计算值，kg/m3。
（一）确定混凝土基准配合比
m c 0m s0 m g0 m w ＝ 0m cp
s＝ms0ms0mg010％ 0
解方程组可得ms0、mg0。 式中： mc0、ms0、mg0、mw0——分别为1m3混凝土中水泥、砂、
石子、水的用量，kg； mcp——1m3混凝土拌合物的假定质量，kg。可取
2350～2450kg/m3。 βs——混凝土砂率。
• 如实测坍落度小于或大于设计要求，可保持水灰比不变， 增加或减少适量水泥浆；
• 如出现粘聚性和保水性不良，可适当提高砂率；每次调整 后再试拌，直到符合要求为止。
• 记录好各种材料调整后用量，并测定混凝土拌合物的实际 体积密度（ρc,t）。
（二）试配调整，确定设计配合比
（2）强度调整
• 一般采用三个不同的配合比，其中一个为基准配合比，另外两个 配合比的水灰比值，应较基准配合比分别增加及减少0.05，其用水 量应该与基准配合比相同，但砂率值可做适当调整并测定体积密 度。各种配比制作两组强度试块，标准养护28d进行强度测定。
5.确定砂率βs
（1）坍落度为10～60mm的混凝土砂率，可根据粗骨料品种、粒 径及水灰比按下表选取。
（2）坍落度大于60mm的混凝土砂率，可经试验确定；也可在下 表基础上，坍落度每增大20mm，砂率增大1％确定。
混凝土配合比设计例题
3 严格质量控制
在生产和使用过程中，对混凝土配合比进行严格的质量控制，确保施工质量。
实例分析及结论
通过实例分析不同配合比设计方案的性能和经济性，得出最佳的配合比设计 方案。
混凝土配合比设计例题
本演示将介绍混凝土配合比设计的重要性以及设计过程中需要注意的事项。
背景介绍
混凝土配合比设计是指确定混凝土中水、水泥、骨料和掺合料的比例，以满 足工程需求和性能要求。
配合比设计的定义
配合比设计是一项工程技术，它通过确定每种材料的配比比例来实现优化混 凝土性能的目标。
配合比设计的目的
配合比设计的目的是确保混凝土具有所需的强度、耐久性、可施工性和经济 性。
配合比设计的步骤
1
确定混凝土的用途和要求
根据工程需求确定混凝土的强度等级、抗渗性能和使用环境。
2
选择合适的骨料和掺合料
根据设计要求选择适合的骨料和掺合料，如石子、砂子和粉煤灰。
3
确定水灰比
根据混凝土强度要求和骨料性质确定水灰比，保证混凝土的流动性和强度。
4
确定水、水泥和骨料的用量比符合要求。
常见的混凝土配合比设计方法
常见的混凝土配合比设计方法包括极限状态设计法、强度法和体积法。
配合比设计的注意事项
1 考虑施工性
配合比设计时要考虑施工工艺的要求，确保混凝土的浇筑和养护便利。
2 优化材料选择
选择优质的骨料和掺合料，能够提高混凝土的性能和耐久性。
在生产和使用过程中，对混凝土配合比进行严格的质量控制，确保施工质量。
实例分析及结论
通过实例分析不同配合比设计方案的性能和经济性，得出最佳的配合比设计 方案。
混凝土配合比设计例题
本演示将介绍混凝土配合比设计的重要性以及设计过程中需要注意的事项。
背景介绍
混凝土配合比设计是指确定混凝土中水、水泥、骨料和掺合料的比例，以满 足工程需求和性能要求。
配合比设计的定义
配合比设计是一项工程技术，它通过确定每种材料的配比比例来实现优化混 凝土性能的目标。
配合比设计的目的
配合比设计的目的是确保混凝土具有所需的强度、耐久性、可施工性和经济 性。
配合比设计的步骤
1
确定混凝土的用途和要求
根据工程需求确定混凝土的强度等级、抗渗性能和使用环境。
2
选择合适的骨料和掺合料
根据设计要求选择适合的骨料和掺合料，如石子、砂子和粉煤灰。
3
确定水灰比
根据混凝土强度要求和骨料性质确定水灰比，保证混凝土的流动性和强度。
4
确定水、水泥和骨料的用量比符合要求。
常见的混凝土配合比设计方法
常见的混凝土配合比设计方法包括极限状态设计法、强度法和体积法。
配合比设计的注意事项
1 考虑施工性
配合比设计时要考虑施工工艺的要求，确保混凝土的浇筑和养护便利。
2 优化材料选择
选择优质的骨料和掺合料，能够提高混凝土的性能和耐久性。

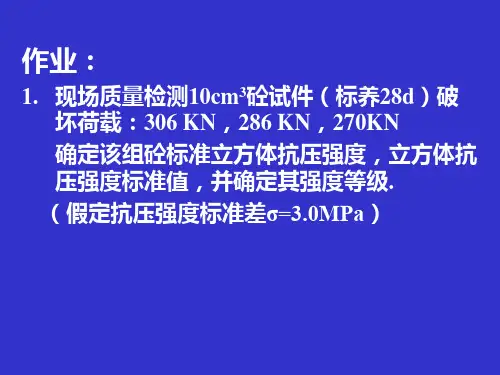

砼配合比作业解答PPT课件
0.53
C fcu,0 A B fce 38.2 0.46 0.07 46.0
新的用水量为:
W新
W C
新
•C
0.53 356
188.7kg
所以得知选用减水率至少为：
W原 W 新 100% 217 188.7 13%
W原
217
新的配合比由假定表观密度法
（假定ρo =2400kg/m3)得：
f
ce
( W
B)
0.481.13 52.5( 336 0.33) 48.6MPa 165.1
C30砼的配制强度应为： fcu,0 fcu,k 1.645 0
因f28＞fcu,0 故可达到C30。 30 1.645 3.0 34.9MPa
6. 某碎石砼原设计强度为C25级，基准配合比 为 217：356：632：1227； 所用水泥的实测 强度为fce=46MPa,砂率βs=34 %。
C:S:G=1:2.4:4.6, W/C=0.59
5. 某工地采用刚出厂的52.5普通水泥和卵石配 制砼，其施工配合比为 C=336kg,S=685kg,G=1260kg,W=129kg
已知现场砂的含水率为5 %，石子的含水率 为1 %。
问：该砼能否满足C30 强度等级要求？
（假定抗压强度标准差σ=3.0MPa）
C0 S0 G0 W0 0
s
S0 S0 G0
100%
即：
356 S0 G0 188.7 2400
s
S0 S0 G0
100%
34%
得到新配合比为：C=356kg， W=188.7kg， S=630.8kg，1224.5kg
为更好满足学习和使用需求，课 件在下载后可以自由编辑，请根
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
mco mGo mSo mWo 10 1000 c oG oS W
S 解得
mSo mSo mGo
mSO=599kg mGO=1273kg
②按质量法：强度等级C20的混凝土，取混 凝土拌合物计算表观密度m′CP=2400kg/m3，列
mco mGo mSo mWo mC P
S
mSo mSo mGo
fcu,o=fcu,k+1.645σ =20+8.2 =28.2(MPa) (2)确定水灰比(W/C)
①利用强度经验公式计算水灰比：
f cu ,v
C
0.48
fce
( W
0.33)
W 0.49 C
②复核耐久性 查表规定最大水灰比为0.65，
因此W/C=0.49满足耐久性要求。
(3)确定用水量(mW0)ห้องสมุดไป่ตู้此题要求施工坍落度为35~50mm，卵石最大粒
试验室配合比见下表： 材料名称 水泥 砂 卵石 水
1m3混凝土拌合 物各材料用量 372
(kg)
584 1239 182
质量配合比
1 1.57 3.33 0.49
(10)施工配合比 1m3拌合物的实际材料用量(kg) mC′=mC=375kg mS′=mS(1+a%)=584×(1+3%)=602kg mG′=mG(1+b%)=1239×(1+1%)=1251kg mW′=mW-mS·a%-mG·b%=182-17.5-12.4=152kg
混凝土配合比设计例题演示文 稿
优选混凝土配合比设计例题
【例题 1】某工程制作室内用的钢筋混凝土大梁， 混凝土设计强度等级为C20，施工要求坍落度 为35~50mm，采用机械振捣。该施工单位无历
采用材料：普通水泥，32.5级，实测强度为 34.8 MPa，密度为3100kg/m3；中砂，表观密 度为2650kg/m3，堆积密度为1450kg/m3；卵石， 最大粒径20mm，表观密度为2.73g/cm3，堆积 密度为1500kg/m3；自来水。试设计混凝土的 配合比(按干燥材料计算)。若施工现场中砂含 水率为3%，卵石含水率为1%，求施工配合比。
查表，干燥环境最大允许水灰比为0．65。 所以取优mw／mc=0．53
3．确定单位用水量 查表，取mwo=195 kg。
4．计算水泥用量
查表4—7(P52)，最小水泥用量为260 kg，所以 应取mc0=368kg。
5．确定砂率 查表，βs=33％。
6．计算砂石用量 (1)质量法 假定混凝土表观密度mcp=2 400 kg／m3，
(9)试验室配合比
水泥∶砂∶石=5.73∶8.99∶19.10=1∶1.57∶3.33 W/C=0.49 则调整后1m3 mC=5.73/(5.73+8.99+19.10+2.84)×2380=372kg mS=1.57×372=584kg mG=3.33×372=1239kg mW=0.49×372=182kg
中砂，表观密度ρs=2 650 kg／m3； 碎石，表观密度ρg=2 700kg／m3，最大粒径20 mm； 自来水。
施工现场砂的含水率为2％，碎石含水率1％。 设计该混凝土的配合比，并换算为施工配合比。
(一)初步配合比计算 1．确定配制强度
fcu.0=fcu.k+1．645σ 查表，当混凝土强度等级为C30时，取σ=5．0 fcu.0=30+1．645×5．0=38．2 MPa 2．确定水灰比
径为20mm，查表得每立方米混凝土用水量： mW0=180kg
(4)计算水泥用量(mC0） mC0=mW0×C/W=180×2.02≈364(kg) 查表规定最小水泥用量为260kg，故满足耐久性
(5)确定砂率 根据上面求得的W/C=0.49，卵石最 大粒径20mm，查表，选砂率βS=32%。
(6)计算砂、石用量mS0、mG0 ①按体积法列方程组
解得
mSO=594k mGO=1262kg
(7)
mC0∶mS0∶mG0=364∶599∶1273=1∶1.65∶3.50 W/C=0.49
mC0∶mS0∶mG0=364∶594∶1262=1∶1.63∶3.47 W/C=0.49 两种方法计算结果相近。
(8)配合比调整 按初步配合比称取15L 水泥 364×15/1000=5.46kg 砂子 599×15/1000=8.99kg 石子 1273×15/1000=19.10kg 水 180×15/1000=2.70kg ①和易性调整 将称好的材料均匀拌和后，进行坍落度
mc0+ms0+mg0+mw0=mcp
混凝土计算配合比为：
mc0:mw0:ms0:mgo=368：195：606：1 217 =1：O．53：1．65：3．31
(2)体积法
解以上联立方程，得： ms0=599 kg，mg0=1 223 kg 混 凝土计算配合比为： mc0:mw0:ms0:mg0=368：195： 599：1 223 =1：0．53：1．62：3．32
【解】 (1) 确定配制强度。 (2) 确定水灰比(W/C) (3) 确定用水量(mW0) (4) 计算水泥用量(mC0） (5) 确定砂率 (6) 计算砂、石用量mS0、mG0 (7) 计算初步配合比 (8) 配合比调整 (9) 试验室配合比 (10) 施工配合比
(1)确定配制强度。
该施工单位无历史统计资料，查表5.21取 σ=5.0MPa
【例题 2】混凝土配舍比设计实剜
某工程的钢筋混凝土梁(干燥环境)，混凝土设计强度 等级为C30，施工要求坍落度为30～50 mm(混凝土由 机械搅拌，机械振捣)，施工单位无混凝土强度历史统 计资料。
材料：普通硅酸盐水泥，强度等级52．5号(实测28 d 强度58．0 MPa)，密度ρc=3 100 kg／m3；
试验。假设测得坍落度为25mm，小于施工要求的 35~50mm，应保持原水灰比不变，增加5%水泥浆。再经 拌和后，坍落度为45mm，粘聚性、保水性均良好，已满 足施工要求。
水泥 5.46+5.46×5%=5.73kg 砂 8.99kg 石 19.10kg 水 2.70+2.70×5%=2.84kg 并测得每立方米拌合物质量为 mCP=2380kg/m3 ②强度调整 方法如前所述，此题假定 W/C=0.49时，强度符合设计要求，故不需调整。
