高压摆喷灌浆施工方案1.1施工布置(1)从附近变压器处接线，用杉木杆架将专用线引至施工场地。

(2)施工用水：就近用潜水泵直接从水库中抽取，水质应按《混凝土拌和用水标准》JGJ63-89的要求。

(3)施工用风：由空压机通过专用风管送到施工钻孔。

(4)制浆系统：根据施工需要搭设制浆平台，用杉木杆架设防护及马道板。

(5)水泥及制浆系统：采用425号水泥，施工储料平台在灌浆泵附近，距地面为50cm，以防止水泥受潮结块变质，同时配备防雨布遮盖。

1.2施工方法(1)采用两重管法高喷灌浆，高喷形式为高压摆喷。

(2)施工工艺流程：施工现场布置→测量放轴线控制点→钻进→护壁(下PVC塑料管)→拔出套管→下入两重管→高喷灌浆→封孔。

(3)单孔施工工艺流程：按设计要求测量放轴线控制点布孔→造孔(为了防止塌孔按间隔1个钻孔造孔)→成孔(护壁)→钻孔工序验收合格→灌浆→成孔。

(4)施工要点:在现场喷射灌浆作业开始前，选择地质条件中具有代表性的区域，按室内试验选定的配合比进行高压喷射灌浆的工艺试验，以选定布孔方式，孔深、排距和孔距以及喷射流量、压力、旋速和提升速度等工艺参数。

①钻孔施工：按设计要求测量放轴线控制点，采用冲击钻造孔（跟管钻进），下套管或泥浆循环护壁钻进，孔径大于喷射管外径的20mm以上。

孔深超过设计深度为0.3m，孔位偏差不大于±0.05m，孔斜不超过1%（30m以内）。

钻孔深入基岩1.0m，当钻至基岩表面时，要减慢转速，以利套取岩芯。

为了保证摆喷灌浆质量，控制钻孔串浆、漏浆、冒浆，施工顺序采用间隔方式施工。

造孔中要详细记录地质结构、粘土层、人工堆积及覆盖层的厚度、基岩深度。

钻孔成孔后下入PVC塑料管护壁，待钻孔工序验收合格后，进行灌浆工序施工。

钻孔完成后应向孔内灌冻胶泥浆，始终保持孔口泥浆高度，以避免粘土层的缩孔现象。

②灌浆施工a高喷灌浆前，调整、平稳高喷台车及喷射角度。

b高压摆喷前，应做生产性摆喷试验，取得合理的水、气、浆压力、浆液浓度和提升速度等资料。

高压定喷灌浆施工方案1. 简介高压定喷灌浆施工是在建筑工程中常用的灌浆技术，通过将混凝土、水泥浆料等材料以高压喷射的方式灌注到裂缝、孔洞或空洞中，以加固结构或修复损坏部位。

本文档将详细介绍高压定喷灌浆施工方案。

2. 施工准备在进行高压定喷灌浆施工前，需要做好以下准备工作：•确定施工区域和目标：根据具体项目需求，确定需要进行高压定喷灌浆施工的区域和目标，包括裂缝、孔洞或空洞的位置和尺寸。

•材料准备：根据施工需要，准备好所需的灌浆材料，如混凝土、水泥浆料等，并对其进行质量检验，确保符合规定标准。

•设备准备：准备好高压喷灌设备，包括高压喷枪、压缩机、混凝土搅拌机等设备，并确保其正常运行。

•施工人员培训：对施工人员进行培训，使其熟悉高压定喷灌施工流程和安全注意事项，并确保其持有相关操作证书。

3. 施工流程高压定喷灌浆施工的基本流程如下：3.1. 准备工作•清理施工区域：清除施工区域的杂物、灰尘等，确保施工区域干净整洁。

•湿润施工区域：使用水泥浆料将施工区域湿润，以提高灌浆材料的附着力。

3.2. 灌浆材料准备•按照工程要求，将混凝土或水泥等灌浆材料按照一定比例与适量的水进行搅拌，确保搅拌均匀。

3.3. 灌浆施工•将灌浆材料注入高压喷枪的供料桶中，并调整好操作参数，如压力、流量等。

•用高压喷枪对目标区域进行喷射，确保灌浆材料充分填充裂缝、孔洞或空洞，同时注意施工速度和均匀性。

•针对较大的空洞或裂缝，可以采用多次喷射的方式，以保证灌浆效果。

3.4. 施工完成•等待灌浆材料凝结和固化，通常需要一定的时间，具体时间根据所选用的灌浆材料而定。

•检查施工区域，确保灌浆效果达到要求，如进行外观检查和质量检测。

4. 安全注意事项在进行高压定喷灌浆施工时，需要特别注意以下安全事项：•施工人员需要佩戴好个人防护装备，包括安全帽、护目镜、防护服、防尘口罩等。

•确保高压喷枪的稳定性和安全性，避免发生喷射失控等意外情况。

•在施工现场设置警示标志，以提醒他人注意施工区域，避免产生无关人员进入的风险。

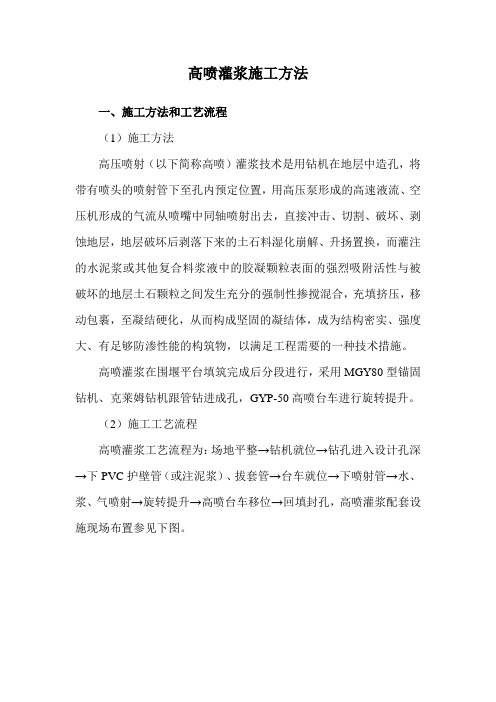

高喷灌浆施工方法一、施工方法和工艺流程（1）施工方法高压喷射（以下简称高喷）灌浆技术是用钻机在地层中造孔，将带有喷头的喷射管下至孔内预定位置，用高压泵形成的高速液流、空压机形成的气流从喷嘴中同轴喷射出去，直接冲击、切割、破坏、剥蚀地层，地层破坏后剥落下来的土石料湿化崩解、升扬置换，而灌注的水泥浆或其他复合料浆液中的胶凝颗粒表面的强烈吸附活性与被破坏的地层土石颗粒之间发生充分的强制性掺搅混合，充填挤压，移动包裹，至凝结硬化，从而构成坚固的凝结体，成为结构密实、强度大、有足够防渗性能的构筑物，以满足工程需要的一种技术措施。

高喷灌浆在围堰平台填筑完成后分段进行，采用MGY80型锚固钻机、克莱姆钻机跟管钻进成孔，GYP-50高喷台车进行旋转提升。

（2）施工工艺流程高喷灌浆工艺流程为：场地平整→钻机就位→钻孔进入设计孔深→下PVC护壁管（或注泥浆）、拔套管→台车就位→下喷射管→水、浆、气喷射→旋转提升→高喷台车移位→回填封孔，高喷灌浆配套设施现场布置参见下图。

高喷灌浆施工现场布置示意图（3）施工参数：高喷施工参数经生产性灌浆试验确定。

二、施工准备（1）场地平整。

围堰填筑到高喷施工平台高程后，立即对对施工场地进行平整，对低洼和表部松散部位回填、碾压和加固，以满足施工机械行走的需要。

（2）测量放样。

根据设计桩位布置及现场控制点，由测量人员现场放出具体孔位并明确标识，孔位中心偏差不大于5cm。

（3）在高喷施工前完成水、电、气及制浆系统等布置。

三、高喷造孔（1）采用MGY80及克莱姆钻机冲击跟管钻进，孔径φ146mm。

（2）孔位放样后，钻机就位，调整钻机呈水平状态，稳固后方可开孔，开孔孔位与设计孔位的偏差不大于5cm。

（3）钻孔分Ⅰ、Ⅱ两个次序进行，孔深按施工图纸控制。

（4）孔距。

旋喷孔孔距为0.8～1.0m，最终由高喷生产性试验确定。

（5）跟管钻进至设计孔深，起钻后注入护壁泥浆，用拔管机拔出套管并保护好孔口，防止异物掉入孔内。

汝阳县北汝河综合治理工程高喷灌浆施工方案编制：复核：审批：山东黄河工程集团有限公司北汝河综合治理工程项目部年月日目录第一章工程概况 (1)第二章施工现场布置 (1)第三章灌浆材料 (2)第四章高喷灌浆施工 (2)施工现场试验 (2)施工工艺流程 (3)施工方法 (3)第五章质量监测及控制措施 (7)第六章安全及环境保证措施 (8)第一章工程概况北汝河河道治理范围内规划有四级水面工程，四级水面工程回水范围内的堤身及堤基采用高压喷射灌浆防渗墙。

具体设计为桩号1+300-5+150高喷墙深度为10-15m，5+150-6+493.4高喷墙深度为8-10m。

橡胶坝工程设围堰高喷防渗墙，设计深度约为5m。

本工程高压喷射灌浆防渗墙浆液为水泥浆，采用三管法旋喷摆喷搭接方式成墙，最小成墙厚度为30cm；灌浆轴线平行坝轴线，单排孔，孔距1m，分两序孔施工；要求摆喷角度不小于60°。

第二章施工现场布置（1）施工场地：对堤身及堤基平台场地进行整平、碾压，以保证喷灌台车施工。

（2）制浆系统：配备1台ZJ-400型高速搅拌机和1台ZJ-800型储浆搅拌机拌制水泥浆满足现场高喷需要。

泥浆拌制用1台WJG80-1泥浆搅拌机，将制好的泥浆储在1口10m3的铁箱中备用。

（3）施工用水直接从河道内抽取供应到一口2m3的水箱中，高喷时满足高压水泵和搅拌水泥浆的需要。

（4）施工用电接两岸附近电网，为确保施工期间的电力供给，工地设300KW移动式柴油机备用。

（5）布置按距离施工场地就近为原则，在坝顶布置1座制浆站。

采用钢管搭制，四周用彩条布围护，油毛毡盖顶，制浆站内设水泥仓库和灰台，水泥堆放平台采用脚手架管搭制，距地面约1m，上铺脚手板，制浆站四周设排水沟，以排除制浆过程中产生的废水废浆。

（6）排污：现场分别设置排污沟，在高喷施工现场附近偏下游侧挖一个集中排污坑，将废水、废浆排至集水坑中，用排污泵抽排入监理指定的位置。

第三章灌浆材料（1）水泥高压喷射浆液采用普通硅酸盐水泥拌制，水泥强度等级不低于42.5级。

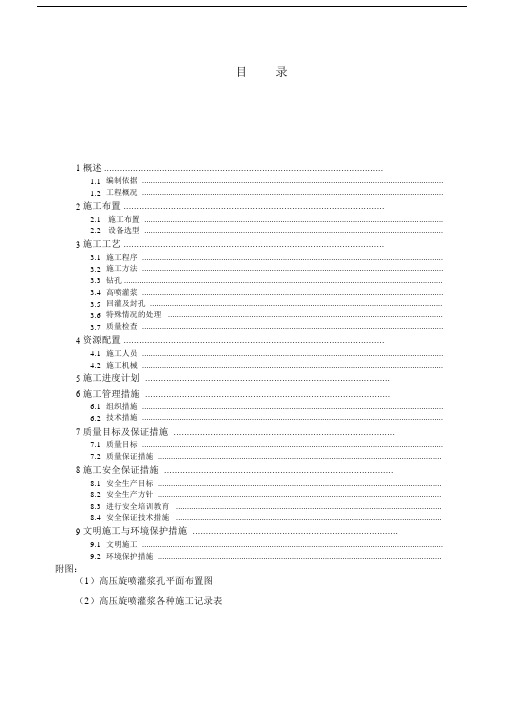

目录1 概述..........................................................................................................1.1 编制依据 .........................................................................................................................................1.2 工程概况 .........................................................................................................................................2 施工布置 ...................................................................................................2.1 施工布置 ........................................................................................................................................2.2 设备选型 ........................................................................................................................................3 施工工艺 ...................................................................................................3.1 施工程序 .........................................................................................................................................3.2 施工方法 .........................................................................................................................................3.3 钻孔 .................................................................................................................................................3.4 高喷灌浆 .........................................................................................................................................3.5 回灌及封孔 .....................................................................................................................................3.6 特殊情况的处理 .............................................................................................................................3.7 质量检查 .........................................................................................................................................4 资源配置 ...................................................................................................4.1 施工人员 .........................................................................................................................................4.2 施工机械 .........................................................................................................................................5 施工进度计划 .............................................................................................6 施工管理措施 .............................................................................................6.1 组织措施 .........................................................................................................................................6.2 技术措施 .........................................................................................................................................7 质量目标及保证措施 ....................................................................................7.1 质量目标 .........................................................................................................................................7.2 质量保证措施 .................................................................................................................................8 施工安全保证措施 .......................................................................................8.1 安全生产目标 .................................................................................................................................8.2 安全生产方针 .................................................................................................................................8.3 进行安全培训教育 .........................................................................................................................8.4 安全保证技术措施 .........................................................................................................................9 文明施工与环境保护措施 ..............................................................................9.1 文明施工 .........................................................................................................................................9.2 环境保护措施 ................................................................................................................................. 附图：（1）高压旋喷灌浆孔平面布置图（2）高压旋喷灌浆各种施工记录表XX水电站首部枢纽工程高压旋喷灌浆施工组织设计1概述1.1 编制依据（1）根据《 XX水电站首部枢纽高压旋喷灌浆施工技术要求》进行编制；（2）根据《水电水利高压喷射灌浆技术规范DL/T5200-2004》；（3）根据施工现场实际的施工条件和工程概况；1.2 工程概况XX水电站位于四川省境内， XX 水电站首部枢纽河床部为覆盖层，河床覆盖层冲积堆积的含漂砂卵（碎）砾石②层、冰水堆积的含漂砂土卵（碎）砾石①层，粗颗粒基本构成骨架，承载力较高，③、④层结构较为松散，第③层含卵砾石砂层，承载力仅为 0.10~0.13MPa 。
