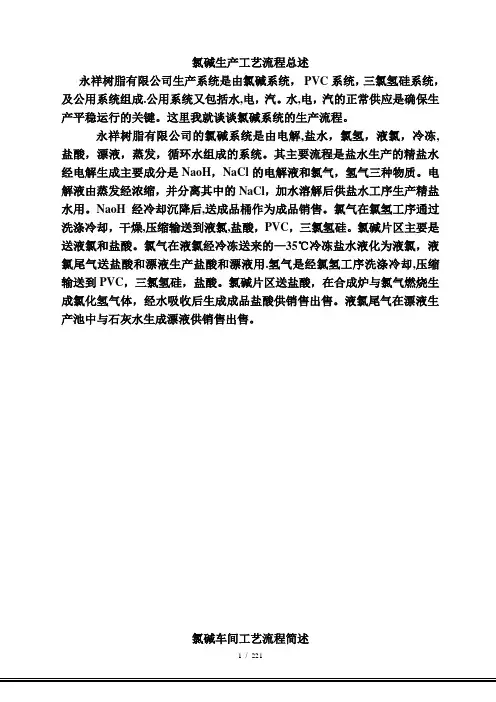

氯碱生产工艺流程总述
永祥树脂有限公司生产系统是由氯碱系统，PVC系统，三氯氢硅系统,
及公用系统组成。
公用系统又包括水，电，汽。
水，电，汽的正常供应是确保生产平稳运行的关键。
这里我就谈谈氯碱系统的生产流程。
永祥树脂有限公司的氯碱系统是由电解，盐水，氯氢，液氯，冷冻，盐酸，漂液，蒸发，循环水组成的系统。
其主要流程是盐水生产的精盐水经电解生成主要成分是NaoH NaCI的电解液和氯气，氢气三种物质。
电解液由蒸发经浓缩，并分离其中的NaCI，加水溶解后供盐水工序生产精盐水用。
NaoH经冷却沉降后，送成品桶作为成品销售。
氯气在氯氢工序通过洗涤冷却，干燥，压缩输送到液氯，盐酸，PVC三氯氢硅。
氯碱片区主要是
送液氯和盐酸。
氯气在液氯经冷冻送来的-35 C冷冻盐水液化为液氯，液氯尾气送盐酸和漂液生产盐酸和漂液用。
氢气是经氯氢工序洗涤冷却，压缩输送到PVC三氯氢硅，盐酸。
氯碱片区送盐酸，在合成炉与氯气燃烧生成氯化氢气体，经水吸收后生成成品盐酸供销售出售。
液氯尾气在漂液生产池中与石灰水生成漂液供销售出售。
氯碱车间工艺流程简述
一.氯碱车间基本概况
1•自然条件：
氯碱车间位于公司的东部，西部为乙炔车间,南部为聚合乙烯车间，西南为氯乙烯车间，东西向220米，南北向220米。
人员构成：员工212人,其中管理人员18人，一般员工19 4人，倒班员工为168人。
最高气温39C，最低气温约0C,平均气温16.5—18C。
平均风速为0.5—2.0 米/秒。
2•生产装置规模：
最初设计能力为1万吨/年隔膜碱，正式投产时间1990年,经过多次技改扩产，产量达到约9万吨/年隔膜碱。
3.氯碱车间工艺特点：
车间压力容器较多，压力控制要求高；工艺介质为有毒有害物质。
二.工艺流程简述：
1.电解工序工艺流程简述：
符合工艺要求的精制盐水由盐水工序送入精盐水贮槽用精盐水泵送入高位槽，自流入盐水预热器，加热至80C±2C后注入电解槽内，当供给直流电后，盐水进行电化学反应，在阳极室生成的氯气和在阴极室生成的氢气分别送往氯氢工序处理, 阴极室生成的电解碱液断电后经管道流入电解液集中槽，用泵送至蒸发工序。
电解工艺流程简图：
直流电氢气
冷凝水
2.氯处理工序工艺流程简述:
电解生产70-85C的湿氯气，经氯气洗涤塔用工业水洗涤后，进入I段钛冷却器用
工业水冷却，再进入U段钛冷却器用+5C盐水进一步冷却到12-15 C,然后进入泡沫干燥塔、泡罩塔用硫酸干燥，干燥后的氯气经过酸雾捕集器后用氯气压缩机压缩输送到各用氯岗位。
氯气处理工艺流程简图：
3.氢气处理工艺流程简述：
电解生产80C的湿氢气经I段、U段氢气洗涤塔用工业水洗涤后，送氢气压缩机
加压后经过I段氢气冷却器用工业水对其进行冷却，再进入U段氢气冷却器用+5C盐水
进行冷却到12 C，经过水捕雾器进入氢气分配台至各用氢单位。
氢气处理工艺流程简图:
4.HVM膜过滤盐水工艺流程简述：
蒸发离心机岗位按比例用冷凝水加入卤水化得过饱和的低芒盐水直接输送到化盐
池，加入除硝盐水制得饱和粗盐水。
（温度约55±2C, NaCI>315-319.5g/L）粗盐水由化盐池自流至折流槽，加入NwCO进入前反应槽，充分反应后的粗盐水用加压泵送至气水混合器中与空气混合后进入加压溶气罐，再进入预处理器，并在预处理器进口加入三氯化铁溶液，经过预处理除去盐水中的氢氧化镁和有机物。
处理后的粗盐水自流进入后反应槽A,并加入精制剂NmCO进行反应。
反应后的盐水溢流至后反应槽E, 充分反应后的盐水流入到中间槽，用泵输送到H VM膜过滤器自动过滤，过滤后的精
盐水流流入3#折流槽由盐酸高位槽加入31%勺盐酸中和过剩的NaO使PH值达到要求后流入精盐水贮槽，用精盐水泵送至电解工段。
HVM!过滤盐水工艺流程简图
5.冷冻工序工艺流程简述：
a.单级氨压机工艺流程：由高压液氨贮槽出来的液氨压力13.765绝压，温度+35C，经蒸发器氨节流阀绝热节流膨胀后进入氨蒸发器的螺旋管内进行蒸发螺旋管内的液氨吸收NaC I冷冻盐水的热量，液氨在等温等压下蒸发成气氨,使蒸发器内的NaCI盐水温度降至+5C,由盐水泵输送给使用部门。
0C的气氨经管路吸收环境的热量过热至10C 进入单级氨压机，绝热压缩经油分离器分离油后，气氨进入氨冷凝器，在等温等压下的气氨把热量传给冷却水转走，而气氨冷凝成液氨进入液氨贮槽，循环使用。
单级制冷工艺流程简图：
由高压液氨贮槽出来的液氨，压力3.765绝压，温度+35C，分两部分分别进入中间冷却器：一部分经氨节流阀绝热节流膨胀后进入中间冷却器，产生低温C的气氨，冷却低压级出来的气氨。
另一部份高压液氨通过中间冷却器的蛇管进行再冷却，冷却至-2—--4 C的高压液氨，经蒸发器氨节流绝热节流膨胀后进入氨蒸发器的螺旋管内进行蒸发。
螺旋管内的液氨吸收CaC2冷冻盐水的热量，液氨在等温等压下蒸发成气氨，使蒸发器外的CaC2冷冻盐水冷却至35C，由盐水泵输运给使用部门。
-40 C的气氨经氨液分离器，过热至35C进入双级氨压缩机低压级进口。
经低压级压缩进入中间冷却器分离油、氨后，冷却至-2 —-7 C的气氨进入高压级，经绝热压缩后的高压气氨经油分离器分离油后，进入氨冷凝器在等温等压下的气氨把热量传给冷却水移走，而气氨冷凝成液氨进入液氨贮槽，循环使用。
双级制冷工艺流程简图
c.螺杆式压缩机工艺流程:
3#氢处理冷冻站采用蒸汽压缩式冷冻机，以下各部份组成一个闭合的循环系统:
蒸发器，压缩机，冷凝器和节流阀。
如下图所示：
制冷剂（工质）艮2按图中箭头方向依靠螺杆式压缩机的抽吸和压缩，周而复始地循环，，在冷凝器中冷凝放热交替变换物理状态（使用普通循环水冷却液化），F22本身在经节流
后在蒸发器中膨胀吸热，蒸发器内的冷媒水温度降至+5C,经过冷媒水桶由冷媒水泵输送给使用部门。
6.液氯工序工艺流程简述：
由氯氢工序送来的干燥氯气经氯气除沫器进入列管式氯气液化气与5 C的冷冻盐水逆流换热进行液化，液氯进入液氯贮槽，计量后送液氯充装岗位，液气尾气
氯气液化工艺流程简图：
尾氯含氢
7. 盐酸工艺流程简述：
由氯氢处理送来的氢气、氯气以及液氯工段送来尾氯分别经缓冲罐阻火器进 入
二合一炉的灯头燃烧生成氯化氢气体，经过雨淋管冷却后由块孔石墨冷却器进一 步冷却，再进入降漠吸收塔用稀酸吸收成31喲浓盐酸进入中转槽。
未被吸收的气 体进入尾气吸收塔工业水吸收得到6%左右的稀酸由快孔石墨冷却器冷却后进入降 漠吸收塔，仍未被吸收塔吸收的气体用喷射泵抽至排空槽放入地沟，不凝气体经阻 火器放空。
二合一盐酸工艺流程简图：
8. 漂液工序工艺流程简述：
用手推车将石灰运入石灰池，配制成规定浓度的石灰乳，靠位差流入反应池, 循
环泵将反应池中石灰乳抽出送入喷射器，在喷射器中与来自氯处理或液氯工序的 氯气混合共同进入反应器生成次氯酸钙，反应液经循环泵多次循环喷射提高有效氯 浓度，当有效氯达到规定要求则由循环泵送高位槽，在高位槽中经沉清后转入产品 槽，经产品泵送用户运输车。
漂液工艺流程图：
送后续尾气岗位
由氯处理来 . 的氯气＞80% '
氯气
■^液化
器 尾去用 器 的
来段
工
冻
冷
进
-水盐冻冷 液氯贮槽。
