高频电子线路习题8含答案

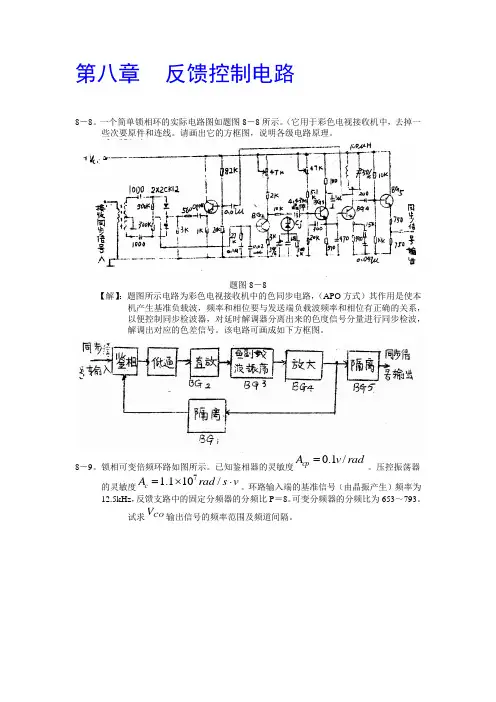

第八章 反馈控制电路8－8。

一个简单锁相环的实际电路图如题图8－8所示。

（它用于彩色电视接收机中，去掉一些次要原件和连线。

请画出它的方框图，说明各级电路原理。

题图8－8【解】：题图所示电路为彩色电视接收机中的色同步电路，（APO 方式）其作用是使本机产生基准负载波，频率和相位要与发送端负载波频率和相位有正确的关系，以便控制同步检波器，对延时解调器分离出来的色度信号分量进行同步检波，解调出对应的色差信号。

该电路可画成如下方框图。

8－9。

锁相可变倍频环路如图所示。

已知鉴相器的灵敏度。

压控振荡器的灵敏度。

环路输入端的基准信号（由晶振产生）频率为 12.5kHz ，反馈支路中的固定分频器的分频比P ＝8。

可变分频器的分频比为653～793。

试求输出信号的频率范围及频道间隔。

radv A cp /1.0=v s rad A c ⋅⨯=/101.17COV题图8－9【解】：环路锁定时。

有因而频道间隔8－10。

频率合成器的方框图如图所示。

图中，是高稳定晶体振荡器产生的标准频率，改变各分频器的分频比，就可输出所要求的振荡频率，且振荡频率的稳定度与标准频率的稳定度相同。

试导出振荡频率与输入振荡频率之间的关系式。

ryf MP f =MHzMPff ry )3.793.65(105.128)793653(3～～=⨯⨯⨯==kHzPf f r 100105.1283=⨯⨯+=∆r fyf rf题图8－10【解】：设压控制动器输出信号频率为由有故8－11。

锁相环路如图所示，晶体振荡器的频率为100kHz ，固定分频器I 的分频比Q ＝10，固定分频器II 的分频比N ＝10，可变分频器的分频比M ＝760～960。

试求压控振荡器的可控频率范围及输出的频道间隔。

题图8－11【解】：因故8－12。

如图所示的锁相环路用作解调调频信号。

设环路的输入信号为已知：，放大器的增益，有源理想积分滤波器的参数为。

试求放大器输出的1kHz 的音频电压振幅为多大？y f '23N f N f r y ='ry f N N f 23='rr y y f NNN Nf f f )1(1231±=±'=kHzQf MNf r y10101003=⨯==kHzNf f MHzMNff r ry 100)9676(101010)960760(3==∆=⨯⨯⨯==～～)102sin 10sin()(3t t U t u r r r ⨯+=πωvs rad A rad mv A c cp ⋅⨯⨯==/10252,/2503πuFc k R k R 03.0,94.0,7.1721=Ω=Ω=ΩU题图8－12【解】：由环路相位模型，有并环传递函数式中为环路增益为滤波器传递函数代入数据，得闭环传递函数放大器A 输出已知Ss H A s T L op )()(=ccp L AA A A =SS s H 2121)(τττ+=233)105.35(104.83)(SS s T op ⨯+⨯=932331096.2104.83)105.35(104.83)(1)()(⨯+⨯+⨯+⨯=+=S SS s T s T s T op op )()(1)(S T A S S U cS θ=Ω故8－13。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

⾼频电⼦线路习题及答案⾼频电⼦线路习题⼀、填空题1.在单级单调谐振放⼤器中，谐振时的电压增益K v o= 有载Q L= ，通频带BW0.7= ，矩形系数K0.1为。

2.n级同步单调谐振放⼤器级联时，n越⼤，则总增益越，通频带越，选择性越。

3.⼯作在临界耦合状态的双调谐放⼤器和⼯作在临界偏调的双参差放⼤器的通频带和矩形系数是相同的，和单级单调谐放⼤器相⽐，其通频带是其倍，矩形系数则从减⼩到。

4.为了提⾼谐振放⼤器的稳定性，⼀是从晶体管本⾝想办法，即选C b’c的晶体管；⼆是从电路上设法消除晶体管的反向作⽤，具体采⽤法和法。

5.单级单调谐放⼤器的谐振电压增益K vo=，有载Q L=，通频带BW0.7=。

6.晶体管在⾼频线性运⽤时，常采⽤两种等效电路分析，⼀种是，另⼀种是。

前者的优缺点是。

7.晶体管低频⼩信号放⼤器和⾼频⼩信号放⼤器都是线性放⼤器，它们的区别是。

8.为了提⾼谐振放⼤器的稳定性，在电路中可以采⽤法和法，消除或削弱晶体管的内部反馈作⽤。

9.晶体管的Y参数等效电路中，Y re的定义是，称为，它的意义是表⽰的控制作⽤。

10.晶体管的Y参数等效电路，共有4个参数，Y参数的优点是便于测量。

其中Y fe的意义是表⽰。

11.晶体管⾼频⼩信号放⼤器与低频⼩信号放⼤器都是放⼤器，结构上的区别是前者包含有后者没有的，具有带通特性的。

12.对⼩信号调谐放⼤器的要求是⾼、好。

13.丙类⾼频功率放⼤器⼜称为____________功率放⼤器，常在⼴播发射系统中⽤作____________级。

θ<90?的⾼14.按照通⾓θC来分类，θC=180?的⾼频功率放⼤器称为_____类功放；C 频功率放⼤器称为_____类功放。

15.功率放⼤器的⼯作状态按照集电极电流的通⾓θC的不同可分为四类：当θC=______时，为_____类：当θC=_____时，为_____类；当θC<____时为____类；当____<θC<____时，为_____类。

高频电子线路复习题及答案高频复习题一、单项选择题1. 下列表达正确的是（ B ）A. 低频信号可直接从天线有效地辐射B. 低频信号必须装载到高频信号上才能从天线有效地辐射C. 高频信号及低频信号都不能从天线上有效地辐射D. 高频信号及低频信号都能从天线上有效地辐射2. 高频电子技术所研究的高频工作频率是（ D ）A. 300Hz～30MHzB. 300Hz～30kHzC. 30kHz～300MHzD. 300kHz～3000MHz3. 在电视广播系统中，图像信号采用（ A ）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式4. 晶体管fβ参数的定义为（ C ）1时，此时的频率为fβA. 当β下降到低频电流放大系数的21时，此时的频率为fβB. 当β的模值下降到低频电流放大系数的21时，此时的频率为fβC. 当频率升高时，β值下降。

当β的模值下降到低频电流放大器系数的21时，此时的频率为fβD.当β的模值下降到低频电流放大系数的105. 在相同条件下，双调谐回路放大器与单调谐放大器相比，下列表达正确的是（ A ）A. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较宽B. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较窄C. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较宽D. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较窄6. 设计一个稳定度高的频率可调振荡器，通常采用（ C ）A. 晶体振荡器B.变压器耦合振荡器C. 西勒振荡器D.哈莱特振荡器7. 振荡器的幅度由（ B ）A. 相位平衡确定B. 幅度平衡确定C. 相位稳定确定D. 幅度稳定确定8. 晶体的等效阻抗（ D ）A. 是一个小电阻B. 是一个大电阻C. 是电容性D. 是电感性9. 电视机的高放与中放电路应采用（ B ）A. 单调谐放大器B. 双调谐放大器C. 宽频带放大器D. 单调谐放大器或双调谐放大器10.单边带发射机频率合成是通过（ A ）A. 混频、倍频、分频实现的B. 混频、倍频、检波实现的C. 倍频、差频、检波实现的D. 调频、分频、放大实现的11.在基极调幅电路中，谐振功放工作在（ B ）A. 过压状态B. 欠压状态C. 临界状态D. 任意状态均可12.变频器的工作过程是进行频率变换，在变换频率的过程中，只改变（ A ）A. 载波频率B. 本振信号频率C. 调制信号频率D. 中频频率13.在混频电路中，若信号和本振产生的组合频率分量满足F f qf pf I c L ±=±±（F 为音频），则产生（A）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰14.正弦波振荡器的起振条件是（ D ）A.1)(F )(A 00=ωωB. 1)(F )(A 00>ωωC. )210n (2n Λ、、==∑π?D. )210(n 2n 1)(F )(A 00K 、、，==∑>π?ωω15.采用逐点法对小信号放大器进行调谐时，应（ C ）A. 从前向后，逐级调谐，反复调谐B. 从后向前，逐级调谐，不需反复C. 从后向前，逐级调谐，反复调谐D. 从前向后，逐级调谐，不需反复16. 环形调制器的作用是（ B ）A. 使载波振幅按音频规律变化B. 对载波有抵消作用C. 对载波及一个边频进行抑制D. 获得很窄的频谱17.长波信号主要以（ B ）A. 天波方式传播B. 地波方式传播C. 直射方式传播D. 天波和地波两种方式传播18.间接调频电路由（ C ）A. 积分电路组成B. 调相电路组成C. 积分电路和调相电路组成D. 微分电路和调相电路组成19.调幅系数必须（ B ）A. 大于1B. 小于等于1C. 等于1D. 不等于120.LC 并联谐振回路中，当工作频率等于谐振频率时，回路呈（ C ）A. 感性B. 容性C. 阻性D. 感性或容性21. 为了有效地发射电磁波，天线尺寸必须与（ A ）A. 辐射信号的波长相比拟B. 辐射信号的频率相比拟C. 辐射信号的振幅相比拟D. 辐射信号的相位相比拟22. 串联谐振曲线是（ B ）A. 回路电流I与谐振时回路电流I0的关系曲线B. 回路电流幅值与信号电压频率之间的关系曲线C. 回路电压幅值与信号电流频率之间的关系曲线D. 谐振时回路电流I0与信号电压频率23. 晶体管参数f T是指（ C ）A. 共射放大器，没有电流放大倍数时，对应的频率称为f TB. 当晶体管失去电流放大能力时的频率称为f TC. 当频率升高时，当β的模值下降到1时的频率称为f T1时的频率称为f TD. 当频率升高时，当β的模值下降到224. LC振荡器进入稳定状态时，为使稳频效果好，要工作在（C ）A. 甲类状态B. 乙类状态C. 丙类状态D. 甲乙类状态25. 在一般广播收音机中常用（ A ）A. 互感反馈振荡作为本地振荡器B. 考毕兹电路作为本地振荡器C. 哈特莱振荡器作为本地振荡器D. 西勒电路作为本地振荡器26. 江苏台的频率为702kHz及873kHz，它们对2～12MHz的短波收音机产生互调时与( A )A. 575MHz频率不产生互调B. 2.448MHz频率不产生互调C. 2.979MHz频率不产生互调D. 4.725MHz频率不产生互调27. 超外差接收机混频器的任务是（ D ）A. 增大通频带B. 抑制天线C. 提高增益D. 把接收到的各种不同频率的有用信号的载频变换为某一固定中频28. 丙类高频功率放大器，若要求效率高，应工作在（D ）A. 欠压状态B. 适压状态C. 临界状态D. 弱过压状态29. 传输线变压器用于宽带放大器，它可实现（ D ）A. 频率合成B. 电压合成C. 电路合成D. 功率合成30.不是发射机指标的是（ D ）A. 输出功率B. 总效率C. 频率稳定度和准确度D. 保真度31.电视图像的带宽为6MHz ，若采用普通调幅，每一频道电视图像信号带宽为（ B ）A. 6MHzB. 12MHzC. 8MHZD. 10MHz32.可以用包络检波方式解调的是（ A ）A. 普通调幅信号B. 双边带调幅信号C. 残留边带调幅信号D. 调频信号33.在混频电路中，若外来干扰和本振产生的组合频率分量满足I n1L f rf pf =±±，则产生（ B ）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰34.石英晶体等效为一个电感时，石英晶体振荡器的频率为（ B ）A. s f f =B. P s f f f <<C. P f f >D. s f f <35.丙类高频功率放大器电压利用系数为（ B ）A. 输出电压与输入电压之比B. 集电极电压与直流电源电压之比C. 集电极电压与基极电压之比D. 基极电压与直流电源电压之比36.若调制信号的频率范围为F 1～F n 时，则已调波的带宽为（ B ）A. 2F 1B. 2F nC. 2(F n -F 1)D. 2(F 1+F n )37.LC 并联谐振回路中，当工作频率小于谐振频率时，回路呈（ A ）A. 感性B. 容性C. 阻性D. 感性或容性38.两个单一频率的信号，如果他们的频率相距较远，则通过非线性器件后，实现的频换称为（ A）A. 调幅B. 调频C. 调相D. 混频39.关于直接调频和间接调频的说法正确的是（ B ）A. 直接调频是用调制信号去控制振荡器的工作状态B. 间接调频的频偏小,但中心频率比较稳定C. 直接调频的频偏小,但中心频率稳定度好D. 间接调频的频偏大,但中心频率稳定度好40.调频系数（ D ）A. 大于1B. 小于1C. 0~1D. 大于1小于1均可41. 电视、调频广播和移动通信均属（ A ）A. 超短波通信B. 短波通信C. 中波通信D. 长波通信42. 在电视广播系统中，图像信号采用（ A ）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式43. 白噪声是指（ C ）A. 在整个无线电频段具有不同频谱的噪声B. 一种像白光一样影响通信设备的噪声C. 在整个无线电频段内具有均匀频谱的起伏噪声D. 功率谱密度不恒定的噪声44. 宽频带放大器采用（ D ）A. 直接耦合方式B. 阻容耦合方式C. 变压器耦合D. 直接耦合与阻容耦合45. 想要产生频率稳定度高的正弦信号应采用（ C ）A. LC振荡器B. RC振荡器C. 晶体振荡器D. 压控振荡器46. 使用石英振荡器是利用石英的（ C ）A. 绝缘特性B. 电容特性C. 电感特性D. 电导特性47. 提高混频电路前级的选择性，可减少（ C ）A. 互调干扰B. 交调干扰C. 副波道干扰D. 组合频率干扰48. 丙类高频功率放大器的最佳工作状态是（ C ）A. 临界状态，此时功率最大，效率最高B. 临界状态，此时功率较大，效率最高C. 临界状态，此时功率最大，效率较高D. 临界状态，此时功率较大，效率较高49. 在调幅制发射机的频谱中，功率消耗最大的是（ A ）A. 载波B. 上边带C. 下边带D. 上、下边带之和50.接收单边信号应使用（ C ）。

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

《高频电子线路》课程习题集一、计算题1. 已知并联谐振回路的HLμ1=，C=20pF ， 100=Q，求该并联谐振回路的谐振频率0f 、谐振电阻PR 以及通频带7.0BW。

2. 已知并联谐振回路的C=20pF ， 100=Q，并联谐振频率为0f 为35.6MHz ，求该并联谐振回路的电感L 、谐振电阻PR 以及通频带7.0BW。

3. 在图示电路中，谐振频率为10MHz ，有载品质因数10=eQ。

画出其交流等效电路、Y参数等效电路，并求通频带7.0BW。

4. 在图示电路中，谐振频率为30MHz ，有载品质因数20=eQ，画出电路的交流等效电路、Y 参数等效电路，并求通频带7.0BW。

o－5. 在图示电路中，谐振频率为30MHz ，通频带MHzBW27.0=，画出电路的交流等效电路、Y 参数等效电路，并求回路有载品质因数e Q 。

－6. 已知集电极电流余弦脉冲m ax100m AC i=，VV cc24=，VU cm8.22=，试求导通角120θ=︒时集电极电流的直流分量0c I 和基波分量1c m I 、输出功率、直流电源供给功率、效率各为多少？（已知：120θ=︒，0()0.406αθ=，1()0.536αθ=）7. 已知集电极电流余弦脉冲m ax100m AC i=，VV cc 24=，VU cm8.22=，试求导通角70θ=︒时集电极电流的直流分量0c I 和基波分量1c m I 、输出功率、直流电源供给功率、效率各为多少？（已知： 70θ=︒，0()0.253αθ=，1()0.436αθ=） 8. 已知集电极电流余弦脉冲m ax100m AC i=，VV cc24=，VU cm8.22=试求导通角60θ=︒时集电极电流的直流分量0c I 、基波分量1c m I 、输出功率、直流电源供给功率、效率各为多少？（已知：60θ=︒，0()0.22αθ=，1()0.39αθ=） 9. 一谐振功率放大器，C C30VV=，测得C 0100m AI =，c m28VU =，求70θ=︒时e R 、o P 、DP 和C η。

⾼频电⼦线路题库（附答案⼀、填空题1、_信源_____就是信息的来源。

2、电信系统中规定的语⾳信号频率范围是从_300_____Hz 到__3.4K____Hz 。

3、___信道___是连接发送、接收两端的信息的通道，也称为传输媒质。

4、通信系统中应⽤的信道分为__有线____信道和⽆线信道两种。

5、常⽤的有线信道传输媒质有_架空明线_____、__光缆____和__同轴电缆____。

6、⽆线电波传播的⽅式有___沿地⾯________传播，也称___中长波___波；__沿空间__传播也称___超短波___波；____电离层________传播，称为__短波____波。

7、为了有效地发射和接收电磁波，天线的尺⼨必须与电磁波的_波长_____相⽐拟。

8、现代通信系统中⼀般不采⽤将信号直接传输的⼯作⽅式，⽽是要对信号进⾏__调制____后再送⼊信道传输。

9、⼩信号选频放⼤器的矩形系数越___接近1___越好。

10、⼩信号谐振放⼤器应当设法__减⼩____负载和信号源内阻对谐振回路的影响。

11、⼩信号谐振放⼤器中的变压器采⽤抽头接⼊，是为了减少__负载____和_____信号源内阻_______对谐振回路的影响。

12、采⽤___共射-共基_____电路是解决⼩信号谐振放⼤器稳定性问题的有效⽅法。

13、_声表⾯波_____滤波器的优点有：体积⼩、⼯作稳定、⽆需调试等。

14、常⽤的固体（态）滤波器有：___声表⾯_________、____陶瓷________和_____⽯英_______。

15、常⽤晶体管的⾼频等效电路有___Y 参数___等效电路和__混合π参数____等效电路。

16、影响晶体管⾼频性能的主要因素是它的内部存在__结电容____。

17、晶体管的⼀个重要⾼频参数是它的___特征___频率T f ，它是晶体管的β下降为__1____时的⼯作频率。

晶体管的结电容越___⼩___，其T f 参数越⼤。

..高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原话筒扬声器来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

绪论：1. 调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？ 调幅广播发射机由三部分构成：1、低频部分，由声电变换器和低频放大器组成，实现声电变换，并对音频信号进行放大，使其满足调制器的要求。

2、高频部分，由主振器、缓冲器、高频电压放大器、振幅调制器和高频功率放大器组成，实现载波的产生、放大、振幅调制和高频功率放大。

3、传输线和天线部分，它完成将已调波通过天线以电磁波形式辐射出去。

超外差式接收机的组成部分1、变频器，由混频器和本机振荡器组成，本机振荡器产生的角频率为L ω的等幅振荡信号送入混频器与输入信号的各个频率分量进行混频，并由混频器的输出回路选出C L I ωωω-=的中频信号及上、下边频分量。

2、利用中频放大器加以放大送至检波器进行检波，解调出与调制信号)(t u Ω线性关系的输出电压。

3、通过低频电压放大、功率放大，由扬声器还原成原来的声音。

第二章：1．什么叫通频带？什么叫广义失谐？通频带：放大器的电压增益下降到最大值的0.707倍时所对应的频带宽度，常用BW（书本9页，符号打不出来）。

广义失谐：表示回路失谐大小的量。

2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？3．串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路?串联谐振回路适用于电源内阻为低内阻（如恒压源）的情况或低阻抗的电路（如微波电路），而并联谐振回路相反。

4．电感抽头接入和电容抽头接入的接入系数？电感抽头接入系数电容抽头接入的接入系数5．Q值的物理意义是什么?Q值由哪些因素决定,其与通频带和回路损耗的关系怎样?品质因数：表征回路谐振过程中电抗元件的储能与电阻元件耗能的比值。

回路Q与回路电阻R成反比，考虑信号源和负载的电阻后，Q值越高，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的有选择性越好，Q值与回路通频带成反比。

在串联回路中：,Rs+RL使回路Q值降低，谐振曲线变钝。

第2章 选频网络1.有一并联回路在某频段内工作，频段最低频率为535kHz ，最高频率为1605kHz 。

现有两个可变电容器，一个电容器的最小电容量为12pF ，最大电容量为100pF ；另一个电容器的最小电容量为15pF ，最大电容量为450pF 。

试问：1）应采用哪一个可变电容器，为什么？2）回路电感应等于多少？3）绘出实际的并联电路图。

（答案：1）选15450pF pF 的电容；2）180H μ）2.给定串联谐振回路的001.5,100,f MHz C pF ==谐振时电阻Ω=5R 。

试求0Q 和0L 。

又若信号源电压振幅1sm V mV =，求谐振时回路中的电流0I 以及回路元件上的电压0L m V 和0C m V 。

（答案：0212.2Q =；0112.6L H μ=；00.2I mA =； 00212.2L m C m V V mV ==）3.串联回路如图1所示。

信号源频率01f MHz =，电压振幅0.1sm V V =。

将11端短接，电容C 调到100pF 时谐振。

此时，电容C 两端的电压为10V 。

如11端开路再串接一阻抗X Z （电阻与电容串联），则回路失谐，C 调到200pF时重新谐振，总电容两端电压变为 2.5sm V V =。

试求线圈的电感量L 、回路品质因数0Q 值以及未知阻抗X Z 。

（答案：253L H μ=；0100Q =；47.7X R =Ω；200X C pF =） 图14.给定并联谐振回路的MHz f 50=，pF C 50=，通频带kHz f 15027.0=∆。

试求电感L 、品质因数0Q 以及对信号源频率为MHz 5.5时的失调。

又若把7.02f ∆加宽至kHz 300，应在回路两端再并联上一个阻值多大的电阻？（答案：20L H μ=；033.3Q =；6.36ξ=；21L R k =Ω）5.并联谐振回路如图2所示。

已知通频带7.02f ∆，电容C 。

⾼频电⼦线路试题与答案⼀、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__⽋压、__临界__、__过压__ 三种⼯作状态，它⼀般⼯作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放⼤器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的⽅法很多，通常可分为__直接调频__和__间接调频___两⼤类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后⽤___相位检波器___进⾏解调得到原调制信号。

⼆、选择题1. 频率在 1.5—30MHz范围的短波主要依靠（ C ）⽅式传播。

A 沿地⾯传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产⽣了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄⽣振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B ⾮线性C 功率5. ⾃动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采⽤调制技术。

（8分）答：调制就是⽤待传输的基带信号去改变⾼频载波信号某⼀参数的过程。

采⽤调制技术可使低频基带信号装载到⾼频载波信号上，从⽽缩短天线尺⼨，易于天线辐射，实现远距离传输；其次，采⽤调制可以进⾏频分多路通信，实现信道的复⽤，提⾼信道利⽤率。

2.晶体振荡电路如图1所⽰，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产⽣⾃激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

&下图所示框图能实现何种功能？其中U s(t)= U s cos 3 s tcos Q t，A. 振幅调制 B .调幅波的解调C .混频D .鉴频9 .二极管峰值包络检波器，原电路正常工作。

若负载电阻加倍，会引起(A. 惰性失真 B .底部切割失真C .惰性失真和底部切割失真10 .在调谐放大器的LC回路两端并上一个电阻R,可以A .提高回路的Q值B .提高谐振频率C .加宽通频带D《高频电子线路》复习题(含解答)是非题(在括号内打“”表示对，“X”表示错。

)多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输岀功率。

4 .放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

2.5 .电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

6 •在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

7 .双边带(DSB信号的振幅与调制信号的规律成正比。

8 .调频有两种方法，分别称为直接调频和间接调频。

9 .锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

10 . LC回路的品质因数Q值愈小，其选频能力愈强。

11 .调谐放大器兼有放大和选频功能。

(X )()()(X )( )(X )( )( )(X )( )12 . DSB调幅波中所包含的频率成分有载频、上下边频。

13 . LC回路的品质因数Q值愈小，其选频能力愈弱。

14.调谐功率放大器是采用折线近似分析法。

二、选择题(将一个正确选项前的字母填在括号内)1 .欲提高功率放大器的效率，应使放大器的工作状态为A.甲类B .乙类C .甲乙类D .丙类2 .为提高振荡频率的稳定度，高频正弦波振荡器一般选用LC正弦波振荡器B .晶体振荡器 C . RC正弦波振荡器A.3.A.若载波U c(t)=UCcos 3 C t,调制信号u Q(t)= U Q cos Q t，则调相波的表达式为U p«t)=U C COS( 3 C t + misin Q t) B . U p』t)=U C COS ( 3 c t + mcos Q t)U Ph(t)=U C (1 + m p cos Q t ) cos 3 c t D . u p«t)=kU ◎U C cos 3 e tcos Q t某调频波，其调制信号频率F= 1kHz，载波频率为10.7MHz，最大频偏△ f匸10kHz，不变，频率加倍，则此时调频波的频带宽度为(BC.4. 若调制信号的振幅A. 12kHz B . 24kHz C . 20kHz D 40kHz(D )A.混频B .振幅调制 C .调幅波的解调D5 . MC1596集成模拟乘法器不可以用作•频率调制6 .某丙类谐振功率放大器工作在临界状态,的工作状态将变为若保持其它参数不变，将集电极直流电源电压增大, 则放大器A .过压7.鉴频的描述是B .弱过压C•临界•欠压A .调幅信号的解调B .调频信号的解调•调相信号的解调u L(t)= U L COS 3 L t.减小通频带11 •试用自激振荡的相位条件判别下图能产生自激振荡的电路17 .属于频谱的线性搬移过程的有A.振幅调制 B .频率调制类振荡器 '■./ |\：?Q VA .电感三点式B. 电容三点式 C .改进的电容三点式 D .变压器耦合式21 .自动增益控制简称(24 .惰性失真和负峰切割失真是下列哪种检波器特有的失真 A .小信号平方律检波器B .大信号包络检波器25 .高频小信号调谐放大器主要工作在 (AA.甲类B.乙类 C .甲乙类26 .如图所示为示波器测量正弦波波形参数的画面，若“L|—<3--L-I1- T H ：12 •功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等 (D A .电路特点 B .功率放大倍数 C .电流大小 D .功放管静态工作点选择情况 13 •用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 A . R X 100 或 R X 1k 档 B . R X 1 档 C . R X 10 档(AD . R X 10k 档 14. MC1596集成模拟乘法器不可以用作A.振幅调制 B .调幅波的解调 C .频率调制 D .混频 15•混频电路又称变频电路，在变频过程中以下正确叙述是 A.信号的频谱结构发生变化 C.信号的载频发生变化 B •信号的调制类型发生变化16 .同步检波器要求接收端载波与发端载波 A .频率相同、幅度相同 (C ).相位相同、幅度相同C.频率相同、相位相同 .频率相同、相位相同、幅度相同18 .正弦振荡器中选频网络的作用是 A .产生单一频率的正弦波 (A ).提高输出信号的振幅C.保证电路起振19 .在一块正常放大的电路板上, 测得某三极管的三个极对地电位如图所示, 则管子的导电类型以及管脚22 ..AGC 调幅波的信息包含在它的 .频率变化之中 .AFC.APC (B ).幅度变化之中 .相位变化之中23 . 调频收音机中频信号频率为 .465kHz .10.7MHz C . 38MHz .不能确定(A ) 相位调制D .角度解调自左至右的顺序分别为A . NPN 型、beeB . NPN 型、ebc C. NPN 型、ecb D . NPN 型、bee 20. 判断下图是哪(B ) .同步检波器•丙类VOLTS/DIV'的指示值是2V,则所测正弦波的峰31 .如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV ”的指示值是5卩s ，则所测正弦波的频率为(B )34.下图所示框图能实现何种功能?其中 U s (t)= U s COS 3 c tCOS Q t ， u r (t)= U r COS 3 c t值为A. 该电路由于放大器不能正常工作，不能产生正弦波振荡B. 该电路由于无选频网络，不能产生正弦波振荡C. 该电路由于不满足相位平衡条件，不能产生正弦波振荡D. 该电路满足相位平衡条件，可能产生正弦波振荡 28. 在波形上它的包络与调制信号形状完全相同的是A. AMB. DSB C . SSB29. 直接调频与间接调频相比，以下说法正确的是(A )D.VSB(C )A.直接调频频偏较大，中心频率稳定 B •间接调频频偏较大，中心频率不稳定C. 直接调频频偏较大，中心频率不稳定 D •间接调频频偏较大，中心频率稳定30. 某超外差接收机接收 信号，此干扰为A.干扰哨声C.镜像干扰930kHz 的信号时，可收到 (D ) B•互调干扰D •交调干扰690kHz 和 810kHz 信号, 但不能单独收到其中一个台的A. 100kHz32 •小信号调谐放大器主要用于无线通信系统的A.发送设备B •接收设备 C33 .鉴相的描述是(B ).发送设备、接收设备A •调幅信号的解调B •调频信号的解调C •调相信号的解调A. 4.6V B . 2.3V C . 3.25V D.1.63V42石英晶体振荡器的主要优点是( C )A.容易起振 B .振幅稳定 C .频率稳定度高 D . 减小谐波分量43无线通信系统接收设备中的中放部分采用的是以下哪种电路( A )A.调谐放大器 B •谐振功率放大器 C .检波器D.鉴频器44调幅收音机中频信号频率为( A )A.465kHz B . 10.7MHz C . 38MHz D . 不能确定45 . 自动频率控制简称( B )A.AGC B . AFC C . APC46锁相环路电路的作用是( B )A .维持工作频率稳定B .实现无频率误差的频率跟踪C.使输岀信号幅度保持恒定或仅在很小的范围内变化47 . 丙类高频功率放大器的通角( D )A . 9 = 180°B . 90°< 9 <180 °C . 9 = 90°D . 9 < 90A .振幅调制B.35.调幅的描述A. 用载波信号去控制调制信号的振幅，B. 用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律发生变化。

高频电子线路复习一、计算题一个5μH 的线圈与一可变电容相串联，外加电压值与频率是固定的。

当C=126.6pF 时，电路电流到达最大值1A 。

当C=100pF 时，电流减为0.5A 。

试求：〔1〕电源频率；〔2〕电路的Q 值；〔3〕外加电压数值。

二、计算题(题2.5)给定串联谐振回路的MHz f 5.10=，pF C 1000=，谐振时电阻Ω=5R 。

试求0Q 和0L 。

又假设信号源电压振幅mV V sm 1=，求谐振时回路中的电流0I 以及回路元件上的电压0L U 和0C U 。

三、计算题图所示的单调谐回路谐振放大器中，工作频率f 0=10MHz ，晶体管参数：mS y fe 3.58=， ,12,2.1pF C mS g ie ie ==pF C S g oe oe 5.9,400==μ，回路电感L=1.4μH ，接入系数,3.0,9.021==p pQ 0=100。

设0=re y ，求：1） 谐振时的电压增益0v A ； 2） 谐振回路电容C 的值； 3） 通频带2Δf 0.7；4） 假设Ω=k R 105，试比拟并联5R 前后的通频带和增益。

四、计算题(题3.9)在如图中所示电路中，晶体管3DG39的直流工作点是V V CE 8+=，I E =2mA ；工作频率f 0=10.7MHz ；调谐回路采用中频变压器L 1~3=4μH ，Q 0=100，其抽头为N 2~3=5圈，N 1~3=20圈，N 4~5=5圈。

试计算放大器的以下各值：电压增益、功率增益、通频带。

晶体管3DG39在V V CE 8+=，I E =2mA 时的参数如下：pF C S g ie ie 18;2860==μ pFC S g oe oe 7;200==μo fe fe mS y 54;45-==ϕ o re re mS y 5.88;31.0-==ϕ五、计算题(题3.10)图中是小信号谐振放大器。

其中心频率MHz f 7.100=，T 1、T 2管参数相同，其Y 参数为：mS j y ie )5.38.2(+= mS j y re )3.008.0(-= mS j y fe )1736(+= mS j y oe )4.12.0(+=计算：（1） 忽略回路损耗Gp 时，可能获得的最大功率增益〔A p0〕max;（2） 假设考虑Gp 时，Q0=60，QL=30，求谐振时的最大功率增益〔Ap0〕max1； （3） 谐振时且功率匹配时的电压增益〔A v0〕max ； （4） 通频带7.02f ∆。

《高频电子线路》复习题（含解答）一、是非题（在括号内打“√”表示对，“×”表示错。

）1．多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

（×）2．多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

（×）（√）3．功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输出功率。

4．放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

（√）5．电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

（×）6．在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

（√）7．双边带（DSB）信号的振幅与调制信号的规律成正比。

（×）8．调频有两种方法，分别称为直接调频和间接调频。

（√）9．锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

（√）10．LC回路的品质因数Q值愈小，其选频能力愈强。

（×）11．调谐放大器兼有放大和选频功能。

（√）12．DSB调幅波中所包含的频率成分有载频、上下边频。

（× ）13．LC回路的品质因数Q值愈小，其选频能力愈弱。

（√）14.调谐功率放大器是采用折线近似分析法。

（√）二、选择题（将一个正确选项前的字母填在括号内）1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类 B．乙类 C．甲乙类 D．丙类2．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器3．若载波u C(t)=UCcosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt4．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ）A．12kHz B．24kHz C．20kHz D．40kHz5．MC1596集成模拟乘法器不可以用作（ D ）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制6．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ D ）A．过压 B．弱过压 C．临界 D．欠压7．鉴频的描述是（ B ）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调8．下图所示框图能实现何种功能？（ C ）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频9．二极管峰值包络检波器，原电路正常工作。
