LPC4357贞明电子开发板介绍
一、LPC4357处理器介绍
ARM Cortex-M4处理器，工作频率高达204MHz
支持8个区的ARM Cortex-M4内置存储器保护单元(MPU)
ARM Cortex-M4内置可嵌套矢量中断控制器(NVIC)
硬件浮点单元
非屏蔽中断(NMI)输入
JTAG和串行调试(SWD)
系统节拍定时器
ARM Cortex-M0处理器，工作频率高达204MHz
用于代码和数据的136kB SRAM
2个支持独立总线访问的32kB SRAM模块
包含启动代码和片内软件驱动器的32kB ROM
供客户使用的32位一次性可编程(OTP)存储器
串行GPIO(SGPIO)接口
AHB上的状态可配置定时器(SCT)子系统
具有四条通道、速率高达每秒40MB的四通道SPI闪存接口(SPIFI)内置RMII接口和MII接口、带DMA支持的以太网MAC
1个带DMA支持的高速USB2.0主机/设备/OTG接口
1个带DMA支持的高速USB2.0主机/设备接口
1个带DMA支持和全调制解调器接口的550UART
3个带DMA和同步模式支持550USART
带1个通道的C_CAN2.0B控制器
2个带FIFO和多协议功能的SSP控制器
1个SPI控制器
1个比特率最高为1Mbit/s的超快速模式I2C总线接口
1个超快速模式I2C总线接口
2个I2S接口
支持外部SRAM、ROM、闪存和SDRAM的外部存储器控制器(EMC)具有专用DMA控制器、显示器分辨率可选的LCD控制器
安全数字输入输出(SDIO)卡接口
8通道通用DMA(GPDMA)控制器
多达164个通用输入/输出(GPIO)引脚
4个具有捕获和匹配功能的通用定时器/计数器
1个电机控制脉冲宽度调制器(PWM)，支持三相电机控制
1个正交编码器接口(QEI)
重复中断定时器（RI定时器）
窗口化看门狗定时器(WWDT)
独立电源域上的超低功耗实时时钟(RTC)
报警定时器；可由电池提供动力。

1个带DMA支持、数据转换速率达400kSamples/s的10位DAC
2个带DMA支持、数据转换速率达400kSamples/s的10位ADC
2个128位安全OTP存储器，用于AES密钥存储和供客户使用
工作范围从1MHz到25MHz的晶体振荡器
校准到1％精度的12MHz内部RC(IRC)振荡器
超低功耗实时时钟(RTC)晶体振荡器
3个PLL允许CPU以最大CPU速率运行
时钟输出
3.3V（2.2V至3.6V）单电源，搭载片内DC-DC转换器
RTC电源域可单独由3V电池供电提供动力
四种低功耗模式
处理器通过唤醒中断从睡眠模式唤醒
采用可产生中断和强制复位的4个独立阀值进行的掉电检测
上电复位(POR)
参见各类型的功能选择指南
1MB闪存
二、开发硬件资源介绍
1.LPC4357JBD208处理器；
2.128MB NAND Flash；
3.32MB SDRAM；
4.群创7寸LCD接口，不配液晶和液晶驱动；
5.1路USB2.0高速，micro USB接口，方便用户直接使用手机数据线；
6.1路USB主机接口；
7.TF卡接口；
8.支持SPIFI的Flash W25Q32；
9.大气压强传感器；
10.三轴加速度传感器；
11.2个按键输入；
12.3个LED输出；
13.BOOT方式灵活设置；
14.ISP下载接口(TTL电平)；
15.JTAG仿真接口；
16.所有未用GPIO全部引出。

三、开发板软件资源介绍
1.GPIO使用；
2.I2C使用，读取传感器数据；
3.7寸LCD测试；
4.NAND Flash驱动；
5.SDRAM驱动；
6.SPI驱动TF卡；
ART测试；
B0设备测试；
9.UBS0主机测试；
10.本店LPC4337所有例程（如双核操作、FreeRTOS、Emwin等大量例程可免费提供）
四、发货清单
1.LPC4357开发板1块（不含LCD及其接插件）；
2.包装1个；
3.不提供其他电源等附件。

五、选配清单
1.Ulink2仿真器98元/PCS
2.Micro USB线10元/条
六、优惠政策
1.免费得到LPC4337开发例程；
2.签收当天好评立返5元，不符合者请勿纠缠；
3.298元为2014年1月价格，2月之后将350元/PCS；
4.凡讨价还价者加入本店黑名单，不享受任何优惠政策；
5.最终解释权归本店所有。

合集下载

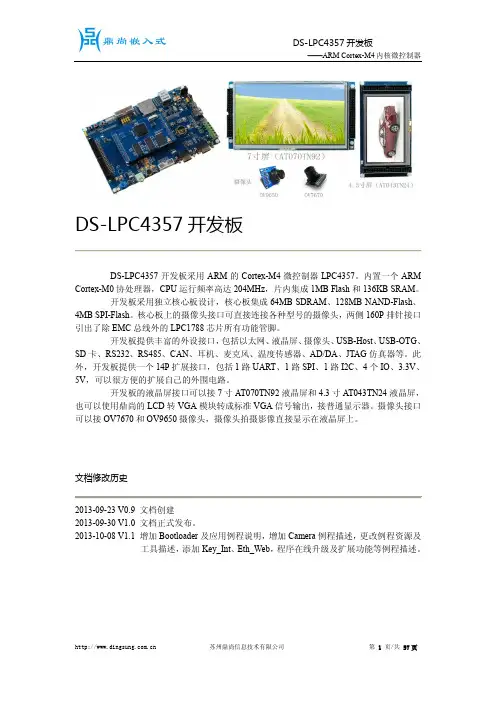

1.鼎尚LPC4357开发板使用手册
