改装得伟手电钻
手电钻是几年前150买的洋二手货，直接插220V 也可以用，但转速很高没调速，不好用。
后来拆吸尘器弄到一个调速电路，才5个电子元件，于是改了一下装到手电钻里，完美使用。
参数铭牌已经撕掉了，型号不明
路，全压供电）。
陶瓷的电路板
不知道哪里坏了，本来想修，但元件参数网上却查不到
在美的吸尘器调速电路基础上修改，换掉R1和R3，增加R2。
（R1原来是4.7K，R3原来是470K的电位器）
R1用来限制最高转数，R1+（R3并联R2) 限制最低转速。
电压调整范围是60~130V，电压太低没扭矩，130V虽然高了点，但这货220V用了几年也没坏。
不用的东西全部拆掉，保留原机的调速电阻。
右边的铜片忘记短接又拆机一次。
电磨切开原机散热片
调整一下，新的可控硅放这里刚刚好
洞洞板搭起电路
704胶封固，装好试机，爽！！。

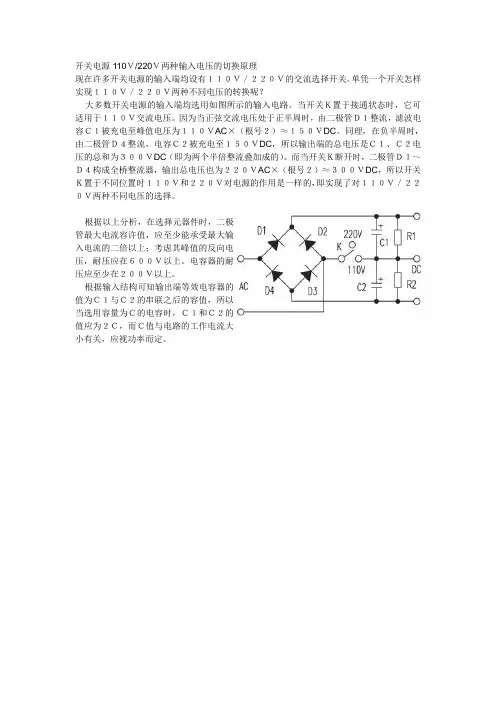

开关电源 110Ｖ/220Ｖ两种输入电压的切换原理
现在许多开关电源的输入端均设有１１０Ｖ／２２０Ｖ的交流选择开关。
单凭一个开关怎样实现１１０Ｖ／２２０Ｖ两种不同电压的转换呢？
大多数开关电源的输入端均选用如图所示的输入电路。
当开关Ｋ置于接通状态时，它可适用于１１０Ｖ交流电压。
因为当正弦交流电压处于正半周时，由二极管Ｄ１整流，滤波电容Ｃ１被充电至峰值电压为１１０ＶAC×（根号２）≈１５０ＶDC。
同理，在负半周时，由二极管Ｄ４整流，电容Ｃ２被充电至１５０ＶDC，所以输出端的总电压是Ｃ１、Ｃ２电压的总和为３００ＶDC（即为两个半倍整流叠加成的）。
而当开关Ｋ断开时，二极管Ｄ１～Ｄ４构成全桥整流器，输出总电压也为２２０ＶAC×（根号２）≈３００ＶDC，所以开关Ｋ置于不同位置时１１０Ｖ和２２０Ｖ对电源的作用是一样的，即实现了对１１０Ｖ／２２０Ｖ两种不同电压的选择。
管最大电流容许值，应至少能承受最大输
入电流的二倍以上；考虑其峰值的反向电
压，耐压应在６００Ｖ以上。
电容器的耐
压应至少在２００Ｖ以上。
根据输入结构可知输出端等效电容器的
值为Ｃ１与Ｃ２的串联之后的容值，所以
当选用容量为Ｃ的电容时，Ｃ１和Ｃ２的
值应为２Ｃ，而Ｃ值与电路的工作电流大
小有关，应视功率而定。
380v转220v最简单方法
嘿，咱今天就来讲讲 380v 转 220v 最简单的方法哈。
我记得有一次啊，我在一个老工厂里帮忙。
那工厂里的机器都是用380v 的电，可我当时就需要个 220v 的电源来给我的小工具充电呀。
哎呀，这可把我愁坏了。
我就开始琢磨，这咋整呢？然后我就到处找啊找，突然看到了一个大箱子，里面全是些电线啊、插头啥的。
嘿，我灵机一动，这不是有办法了嘛！我找了根合适的电线，一头接在 380v 的电源上，另一头嘛，我给它接了个变压器。
嘿哟，你还别说，真就这么简单，电就变成 220v 啦！我那小工具立马就能充上电了，可把我高兴坏了。
其实啊，380v 转 220v 真没那么复杂，就像我遇到的这事一样，只要找对方法，动动手，很容易就搞定啦！咱也别想得太复杂，有时候啊，办法就在眼前，就看咱能不能发现咯！哈哈！
以上内容仅供参考，实际操作请务必在专业人员指导下进行，确保安全。
380v变成220v最简单的方法当我们使用电器时，经常会遇到电压不匹配的问题，特别是在国内，220v的电压是比较常见的，而在有些情况下，我们所购买的电器可能是380v的，这时候就需要将380v的电压转换成220v。
下面我将介绍一种最简单的方法来实现这一目标。
首先，我们需要购买一个降压器。
降压器是一种电器设备，可以将高电压的电源电压降低到我们需要的电压。
选择一个合适的降压器非常重要，我们需要考虑到电器的功率和电流，确保降压器能够满足我们的需求。
购买好降压器之后，我们需要找到一块空闲的电源插座，将降压器的输入端插入插座。
在插座上方可能有一个开关，我们需要将开关打开，这样才能够通电。
然后，我们将需要降压的电器的插头插入降压器的输出端。
接下来，我们需要调节降压器上的旋钮，将输出电压调节到220v，这样就可以将380v的电压降低到220v 了。
需要注意的是，降压器的使用一定要小心谨慎。
在操作过程中，要遵循正确的使用方法，保证电器的安全运行。
在连接电器之前，最好先将降压器和电器都关闭，然后插上电源，再接通电源。
同样的，在断开电源之前，先将降压器和电器都关闭。
此外，我们还需要确保降压器的散热和通风良好。
降压器在工作时会产生一定的热量，如果不排放出去，可能会影响降压器的效果，甚至造成降压器的损坏。
所以，在使用降压器期间，要保持周围空气流通，不要堵塞降压器的散热孔。
总而言之，将380v的电压变成220v最简单的方法就是使用降压器。
通过购买一个合适的降压器，并按照正确的使用方法操作，我们可以轻松地将电压降低到我们需要的水平。
当然，在使用降压器时，我们要注意电器的功率和电流，以免超过降压器的承载能力，造成安全隐患。
希望以上方法能够对大家有所帮助！。
110V节能灯电子镇流器的设计关键字:EB（电子镇流器或电子安定器），倍压电路。
通常设计110V的EB比220V的EB难度要高点,尤其是高功率因数的,下面以几副常规的原理图引领大家进入文章的主题.图1 220V通用线路图2 100-110V倍压线路图3 100-110V直接驱动线路A图4 100-110V直接驱动线路A为何110V的EB比220V的EB难度要高，最直接的影响是灯的启动问题，尤其是整灯在高温低压时，容易出现灯管不能成功启动，只有两边灯丝发红。
原因是在高温时磁环和三极管的驱动能力降低，以至灯启动电压和灯启动电流供应不足而不能使灯管成功引燃。
灯启动电压和启动电流供应不足也影响低温低压时灯的启动。
另外，要想EB输出相同的功率，110V的EB的输出电流自然要比220V的输出电流大一倍，输出电流受控的关键点是EB的输出电感（也称扼流圈），此电感的选值太大，输出功率不足。
选值太小，便会引至EB的工作频率严重超标，三极管的开关损耗会上升，引至管子发热。
在线路的拓朴上,以上四副原理图是一样的,都是串联谐振正反馈电路，只是有一些巧妙的地方和元器件的数值选取不同。
此电路的最佳工作状态，必须符合：式1式中：Fw为工作频率。
Fo为整个谐振电路的固有频率。
以简单的词语说明就是：工作频率与输出电感和谐振电容的固有频率要相等，电路才能工作于最佳状态，此时负载电路等效于一个电阻，可提高整个EB 的效率，降低热损耗，整机性能上升。
图1是常规的220V原理图，图2是110V经过倍压的原理图。
图3为110V双谐振电容直接驱动原理图，图4是双谐振电容与灯丝交叉的直接驱动原理图。
图1不适宜用在110电路当中，何解？是因为要维持确定的功率，输出电感L2必须选得很小，要符合上式，谐振电容C6将要选取得很大，而C6不能选取得太大，因为太大了，启动电压将降低。
原因是：设有一高频电流流过灯丝，C6增大，等效于C6的电阻减小，C6两端的电压便下降，输出电感和灯丝的压降便上升，C6两端的电压下降，等于灯管电压下降，便很容易出现前文所述的高温不能启动问题。
