PTC热敏电阻

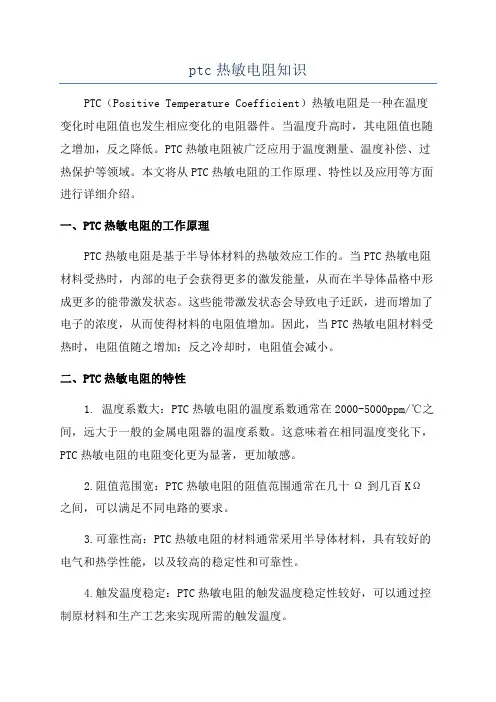

ptc热敏电阻知识PTC（Positive Temperature Coefficient）热敏电阻是一种在温度变化时电阻值也发生相应变化的电阻器件。

当温度升高时，其电阻值也随之增加，反之降低。

PTC热敏电阻被广泛应用于温度测量、温度补偿、过热保护等领域。

本文将从PTC热敏电阻的工作原理、特性以及应用等方面进行详细介绍。

一、PTC热敏电阻的工作原理PTC热敏电阻是基于半导体材料的热敏效应工作的。

当PTC热敏电阻材料受热时，内部的电子会获得更多的激发能量，从而在半导体晶格中形成更多的能带激发状态。

这些能带激发状态会导致电子迁跃，进而增加了电子的浓度，从而使得材料的电阻值增加。

因此，当PTC热敏电阻材料受热时，电阻值随之增加；反之冷却时，电阻值会减小。

二、PTC热敏电阻的特性1. 温度系数大：PTC热敏电阻的温度系数通常在2000-5000ppm/℃之间，远大于一般的金属电阻器的温度系数。

这意味着在相同温度变化下，PTC热敏电阻的电阻变化更为显著，更加敏感。

2.阻值范围宽：PTC热敏电阻的阻值范围通常在几十Ω到几百KΩ之间，可以满足不同电路的要求。

3.可靠性高：PTC热敏电阻的材料通常采用半导体材料，具有较好的电气和热学性能，以及较高的稳定性和可靠性。

4.触发温度稳定：PTC热敏电阻的触发温度稳定性较好，可以通过控制原材料和生产工艺来实现所需的触发温度。

三、PTC热敏电阻的应用1.温度测量和补偿：由于PTC热敏电阻的阻值与温度呈正相关，可以通过测量PTC热敏电阻的电阻值来得到温度信息。

在电子设备中，常用PTC热敏电阻作为温度传感器，用于测量电路板、电子元器件等的温度，并进行温度补偿。

2.过热保护：PTC热敏电阻的阻值与温度呈正相关，因此可以利用其特性实现过热保护功能。

当PTC热敏电阻所在的电路或设备发生过热时，电阻值会急剧升高，从而限制电流流过，起到过热保护的作用。

3.温度控制：PTC热敏电阻可以用于温度控制电路中，通过控制PTC 热敏电阻的电阻值来实现对温度的控制。

PTC热敏电阻和NTC热敏电阻应用及特点PTC热敏电阻的全称是正温度系数热敏电阻(Positive Temperature Coefficient Thermistor)。

顾名思义，PTC热敏电阻的电阻值随着温度的升高而增加。

这是因为PTC热敏电阻的结构中包含了具有正温度系数的材料，当温度升高时，这些材料的阻值会增加。

PTC热敏电阻通常是由硫化锌或银化锌等材料制成。

PTC热敏电阻的应用十分广泛。

其中一个主要的应用是温度保护。

在电气电子设备中，一些元件的工作温度过高会引发故障或损坏，因此需要对其进行温度保护。

PTC热敏电阻可以在设备过热时自动增加电阻值，从而降低电流，达到保护和控制温度的目的。

此外，PTC热敏电阻还可以用于温度测量和控制、温度补偿等领域。

PTC热敏电阻的特点有以下几点。

首先，PTC热敏电阻的响应速度快，能够在很短的时间内对温度变化做出反应。

其次，PTC热敏电阻的温度系数较大，可以使电阻值相对较高，从而达到更好的温度保护效果。

此外，PTC热敏电阻的稳定性较好，几乎不受外界环境的影响。

然而，PTC热敏电阻的精度相对较低，且价格较高，这限制了它在一些应用中的使用。

NTC热敏电阻的全称是负温度系数热敏电阻(Negative Temperature Coefficient Thermistor)。

与PTC热敏电阻相反，NTC热敏电阻的电阻值随着温度的升高而减小。

这是因为NTC热敏电阻的结构中包含了具有负温度系数的材料，当温度升高时，这些材料的阻值会减小。

NTC热敏电阻通常是由氧化镍、钼等材料制成。

NTC热敏电阻的应用也非常广泛。

其中一个主要的应用是温度检测。

由于NTC热敏电阻的电阻值会随着温度的变化而变化，因此可以通过测量电阻值来间接测量温度。

NTC热敏电阻还可以应用于温度补偿、温度控制、温度补偿、温度补偿等领域。

另外，NTC热敏电阻还可以应用在电源管理、温度控制和温度补偿等领域。

NTC热敏电阻的特点有以下几点。

电机ptc热敏电阻电机PTC热敏电阻（又称为正温度系数电阻）是一种电子元器件，通常用于电机过载保护和恒温控制。

下面将对PTC热敏电阻的工作原理、应用以及常见问题进行介绍。

一、工作原理PTC热敏电阻的电阻值会随着温度的升高而增加，这是由于PTC热敏电阻内部材料的电阻率与温度呈正相关性所致。

当电机过载时，电流会急剧增加，导致电机内部温度上升，PTC热敏电阻的电阻值也会随之增加，从而限制电机电流。

当电机内部温度降低时，PTC热敏电阻的电阻值也会相应降低，从而允许更大的电流通过电机。

二、应用1.电机过载保护PTC热敏电阻被广泛应用于电机过载保护。

当电机内部温度超过一定的阈值时，PTC热敏电阻会自动升高电阻值，从而限制电机电流，保护电机不受损坏。

2.恒温控制PTC热敏电阻还可以用于实现恒温控制。

通过将PTC热敏电阻安装在恒温器中，当温度达到设定值时，PTC热敏电阻会升高电阻值，从而停止加热，使温度保持恒定。

三、常见问题1. PTC热敏电阻老化失效PTC热敏电阻经过一定时间的使用后，可能会出现老化失效的情况。

这是由于PTC热敏电阻内部材料的长期使用导致其性能逐渐衰退所致。

此时需要更换新的PTC热敏电阻。

2. PTC热敏电阻安装不当在安装PTC热敏电阻时，需要注意其位置和固定方式。

如果安装不当，可能会导致PTC热敏电阻发生断裂或接触不良，从而影响其正常工作。

3. PTC热敏电阻误差较大PTC热敏电阻的响应速度较慢，同时也会受到周围环境温度的影响，因此可能会出现误差较大的情况。

在实际应用中需要结合其他传感器和控制器来实现更精确的温度控制。

总之，PTC热敏电阻是一种广泛应用于电机过载保护和恒温控制的重要元器件。

了解其工作原理、应用和常见问题可以帮助我们更好地使用和维护它，提高电机的工作效率和稳定性。

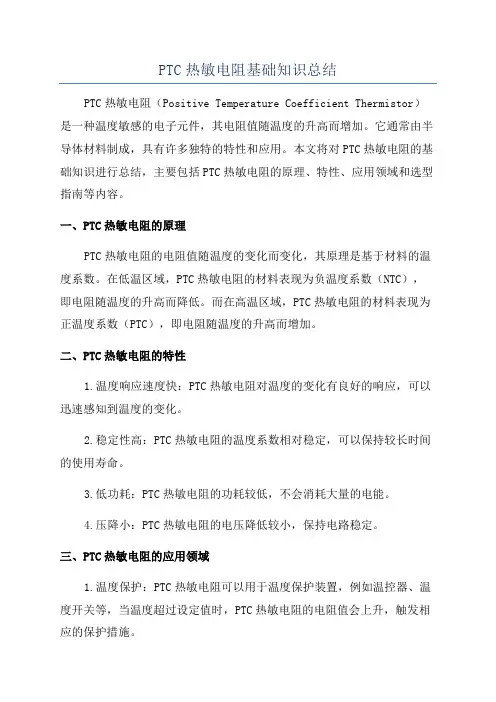

PTC热敏电阻基础知识总结PTC热敏电阻（Positive Temperature Coefficient Thermistor）是一种温度敏感的电子元件，其电阻值随温度的升高而增加。

它通常由半导体材料制成，具有许多独特的特性和应用。

本文将对PTC热敏电阻的基础知识进行总结，主要包括PTC热敏电阻的原理、特性、应用领域和选型指南等内容。

一、PTC热敏电阻的原理PTC热敏电阻的电阻值随温度的变化而变化，其原理是基于材料的温度系数。

在低温区域，PTC热敏电阻的材料表现为负温度系数（NTC），即电阻随温度的升高而降低。

而在高温区域，PTC热敏电阻的材料表现为正温度系数（PTC），即电阻随温度的升高而增加。

二、PTC热敏电阻的特性1.温度响应速度快：PTC热敏电阻对温度的变化有良好的响应，可以迅速感知到温度的变化。

2.稳定性高：PTC热敏电阻的温度系数相对稳定，可以保持较长时间的使用寿命。

3.低功耗：PTC热敏电阻的功耗较低，不会消耗大量的电能。

4.压降小：PTC热敏电阻的电压降低较小，保持电路稳定。

三、PTC热敏电阻的应用领域1.温度保护：PTC热敏电阻可以用于温度保护装置，例如温控器、温度开关等，当温度超过设定值时，PTC热敏电阻的电阻值会上升，触发相应的保护措施。

2.温度测量：PTC热敏电阻可以用于温度传感器，通过测量电阻值的变化来获取温度信息。

3.电路稳定：PTC热敏电阻可以用作电路的稳定器，通过增加电阻值来保持电路的稳定性。

4.温度补偿：PTC热敏电阻可以用于温度补偿电路，校正电子设备对温度的敏感度。

四、PTC热敏电阻的选型指南在选择PTC热敏电阻时1.温度系数：根据应用需求选择合适的温度系数。

2.额定电阻值：根据电路的需求选择合适的额定电阻值。

3.额定电压：根据电路的工作电压选择合适的额定电压。

4.环境条件：考虑工作环境的温度、湿度等条件，选择适合的PTC热敏电阻。

5.尺寸和包装：根据实际应用的空间限制选择合适的尺寸和包装形式。

PTC热敏电阻介绍PTC热敏电阻，全称正温度系数热敏电阻（Positive Temperature Coefficient Thermistor），是一种电阻随温度升高而增加的热敏元件。

它具有高温度灵敏度和稳定性，广泛应用于温度测量、温度控制、电子元器件保护等领域。

PTC热敏电阻的工作原理是基于半导体材料的热致电阻效应。

一般情况下，半导体材料的电阻随着温度的升高而降低，这被称为负温度系数（NTC）效应。

与之相反，PTC热敏电阻是借助特殊的材料和结构设计，使得其电阻随温度升高而增加，呈现正温度系数（PTC）效应。

PTC热敏电阻的结构主要由热敏薄片、两个电极和外封装组成。

其中热敏薄片是PTC热敏电阻的核心部件，由高聚物材料和电阻微粒组成。

在低温下，电阻微粒之间由于高聚物具有较低的导电性，所以电阻值较大。

当温度升高时，高聚物材料的导电性也会增加，导致电阻值减小。

当温度超过PTC热敏电阻的临界温度时，高聚物材料会发生热凝胶效应，导致电阻值急剧增加。

这种变化特性使得PTC热敏电阻可用作温度传感器和温度控制器。

PTC热敏电阻的优点主要体现在以下几个方面。

首先，PTC热敏电阻的温度灵敏度高，可以实现精确的温度测量和控制，对温度变化的响应速度快。

其次，PTC热敏电阻具有稳定性高、稳态电阻值匹配性好的特点，适用于电路中的稳定性要求较高的应用。

此外，PTC热敏电阻还具有较大的电阻范围可选，可根据实际需求进行选择和设计。

PTC热敏电阻在实际应用中有着广泛的用途。

首先，它常用于温度测量领域，可以将其作为温度传感器应用于各类温度计、温度控制器等设备中。

其次，PTC热敏电阻还可以应用于电路的温度保护功能中，一旦电路温度超过设定值，PTC热敏电阻的阻值会急剧增大，从而断开电路，起到保护电子元器件的作用。

此外，PTC热敏电阻还可以应用于电源模块、电动机保护、电机启动和恒流源等领域。

总之，PTC热敏电阻是一种功能特殊、应用广泛的热敏元件，具有高温度灵敏度、稳定性好等优点，适用于温度测量、温度控制、电子元器件保护等多个领域。

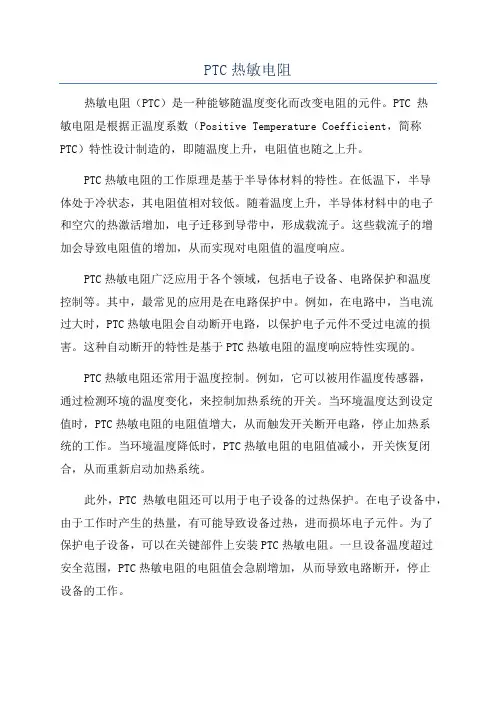

PTC热敏电阻热敏电阻（PTC）是一种能够随温度变化而改变电阻的元件。

PTC 热敏电阻是根据正温度系数（Positive Temperature Coefficient，简称PTC）特性设计制造的，即随温度上升，电阻值也随之上升。

PTC热敏电阻的工作原理是基于半导体材料的特性。

在低温下，半导体处于冷状态，其电阻值相对较低。

随着温度上升，半导体材料中的电子和空穴的热激活增加，电子迁移到导带中，形成载流子。

这些载流子的增加会导致电阻值的增加，从而实现对电阻值的温度响应。

PTC热敏电阻广泛应用于各个领域，包括电子设备、电路保护和温度控制等。

其中，最常见的应用是在电路保护中。

例如，在电路中，当电流过大时，PTC热敏电阻会自动断开电路，以保护电子元件不受过电流的损害。

这种自动断开的特性是基于PTC热敏电阻的温度响应特性实现的。

PTC热敏电阻还常用于温度控制。

例如，它可以被用作温度传感器，通过检测环境的温度变化，来控制加热系统的开关。

当环境温度达到设定值时，PTC热敏电阻的电阻值增大，从而触发开关断开电路，停止加热系统的工作。

当环境温度降低时，PTC热敏电阻的电阻值减小，开关恢复闭合，从而重新启动加热系统。

此外，PTC热敏电阻还可以用于电子设备的过热保护。

在电子设备中，由于工作时产生的热量，有可能导致设备过热，进而损坏电子元件。

为了保护电子设备，可以在关键部件上安装PTC热敏电阻。

一旦设备温度超过安全范围，PTC热敏电阻的电阻值会急剧增加，从而导致电路断开，停止设备的工作。

总结来说，PTC热敏电阻是一种根据温度变化而改变电阻的元件。

它的工作原理基于半导体材料的温度响应特性。

PTC热敏电阻广泛应用于电子设备、电路保护和温度控制等领域。

通过自动断开电路、控制加热系统和过热保护等功能，PTC热敏电阻可以有效保护电子元件和设备的安全运行。

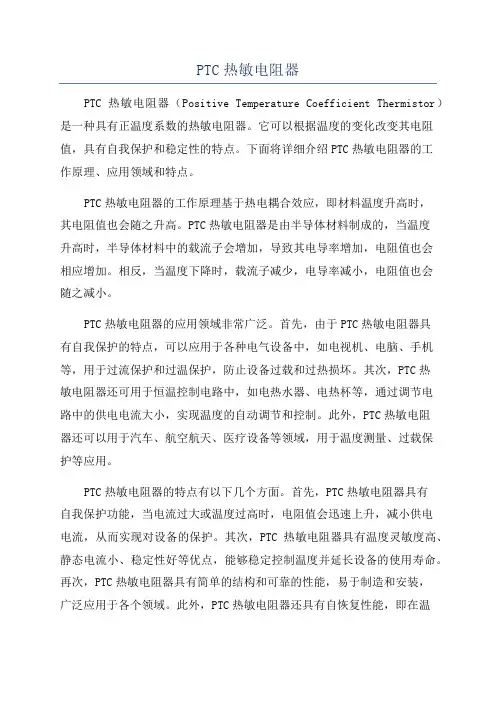

PTC热敏电阻器PTC热敏电阻器（Positive Temperature Coefficient Thermistor）是一种具有正温度系数的热敏电阻器。

它可以根据温度的变化改变其电阻值，具有自我保护和稳定性的特点。

下面将详细介绍PTC热敏电阻器的工作原理、应用领域和特点。

PTC热敏电阻器的工作原理基于热电耦合效应，即材料温度升高时，其电阻值也会随之升高。

PTC热敏电阻器是由半导体材料制成的，当温度升高时，半导体材料中的载流子会增加，导致其电导率增加，电阻值也会相应增加。

相反，当温度下降时，载流子减少，电导率减小，电阻值也会随之减小。

PTC热敏电阻器的应用领域非常广泛。

首先，由于PTC热敏电阻器具有自我保护的特点，可以应用于各种电气设备中，如电视机、电脑、手机等，用于过流保护和过温保护，防止设备过载和过热损坏。

其次，PTC热敏电阻器还可用于恒温控制电路中，如电热水器、电热杯等，通过调节电路中的供电电流大小，实现温度的自动调节和控制。

此外，PTC热敏电阻器还可以用于汽车、航空航天、医疗设备等领域，用于温度测量、过载保护等应用。

PTC热敏电阻器的特点有以下几个方面。

首先，PTC热敏电阻器具有自我保护功能，当电流过大或温度过高时，电阻值会迅速上升，减小供电电流，从而实现对设备的保护。

其次，PTC热敏电阻器具有温度灵敏度高、静态电流小、稳定性好等优点，能够稳定控制温度并延长设备的使用寿命。

再次，PTC热敏电阻器具有简单的结构和可靠的性能，易于制造和安装，广泛应用于各个领域。

此外，PTC热敏电阻器还具有自恢复性能，即在温度恢复到正常范围内时，电阻值会自动恢复到初始状态，减少了维护和更换的成本。

总之，PTC热敏电阻器是一种具有正温度系数的热敏电阻器，可以根据温度的变化改变其电阻值。

它具有自我保护和稳定性等特点，广泛应用于各个领域，如电气设备、恒温控制电路、汽车和医疗设备等。

其简单的结构和可靠的性能使其成为控制温度和保护设备的理想选择。

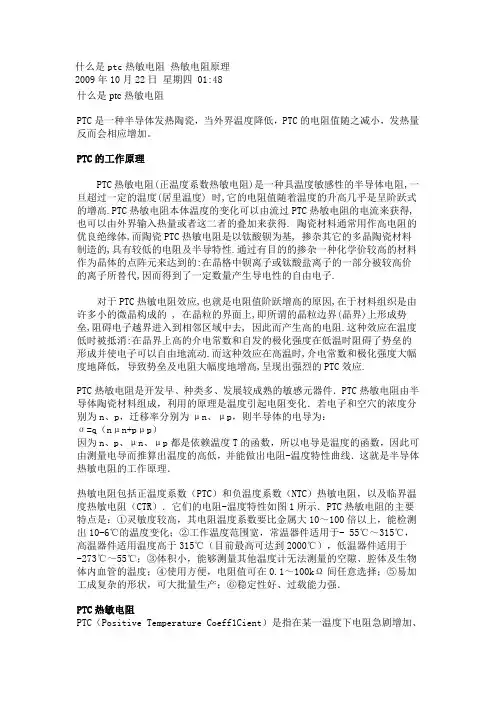

什么是ptc热敏电阻热敏电阻原理2009年10月22日星期四 01:48什么是ptc热敏电阻PTC是一种半导体发热陶瓷，当外界温度降低，PTC的电阻值随之减小，发热量反而会相应增加。

PTC的工作原理PTC热敏电阻(正温度系数热敏电阻)是一种具温度敏感性的半导体电阻,一旦超过一定的温度(居里温度) 时,它的电阻值随着温度的升高几乎是呈阶跃式的增高.PTC热敏电阻本体温度的变化可以由流过PTC热敏电阻的电流来获得,也可以由外界输入热量或者这二者的叠加来获得. 陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基, 掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性.通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子.对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的 , 在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去, 因此而产生高的电阻.这种效应在温度低时被抵消:在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动.而这种效应在高温时,介电常数和极化强度大幅度地降低, 导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应.PTC热敏电阻是开发早、种类多、发展较成熟的敏感元器件．PTC热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn+pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）．它们的电阻-温度特性如图1所示．PTC热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；②工作温度范围宽，常温器件适用于- 55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0.1～100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强．PTC热敏电阻PTC（Positive Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或 SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的PTC热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化．PTC热敏电阻于1950年出现，随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻．PTC热敏电阻在工业上可用作温度的测量与控制，也用于汽车某部位的温度检测与调节，还大量用于民用设备，如控制瞬间开水器的水温、空调器与冷库的温度，利用本身加热作气体分析和风速机等方面．下面简介一例对加热器、马达、变压器、大功率晶体管等电器的加热和过热保护方面的应用。
