轴流风机安装:安全技术交底-制度大全 轴流风机安装:安全技术交底之相关制度和职责，分项工程名称轴流风机的安装交底部位仓库交底日期交底人技术负责人专职安全员作业内容一、工作内容轴流风机的安装主要包括:安装前的准备工作、风机支座的焊接、在相应位置开口把彩钢瓦... 分项工程名称轴流风机的安装交底部位仓库交底日期交底人技术负责人专职安全员作业内容一、工作内容轴流风机的安装主要包括:安装前的准备工作、风机支座的焊接、在相应位置开口把彩钢瓦切去、风机的吊装、风机的安装。二、施工方法1.安装前的准备工作安装前应全面熟悉了解轴流风机的说明书,弄清风机工作的通风系统图纸,设备到货后,需开箱检查风机各部件是否齐全,机壳外部是否碰伤,特别要注意头部整流器是否有碰伤变形,各部件联接是否紧密,叶片、电机有无损伤,叶轮转动是否灵活,如发现问题应及时找相关单位予以修理及更换。没有问题后,在其四角开φ14孔.2.风机支座的焊接风机支座必须具有足够的强度和刚度,以保证能够承受风机运行时的负荷,采用长0.4m的∠50×5角钢两道,可靠焊接到墙体最上一圈横梁上,作为风机的支座。焊接前根据风机的开孔位置,对风机的底座进行开孔,大小为φ14。风机支座焊接前,需要搭设移动脚手架,焊接时利用脚手架及安全带进行操作。 3.在相应位置开口把彩钢瓦切去支座焊接完毕,根据风机的高度进行测量,确定排风口的大小及位置,并用铅笔画圆,然后用切割机开孔。 4.风机的吊装风机的吊装采用绳索捆缚牢固,上下专人配合把风机吊上去,吊装时不得损伤机件表面,转子、轴颈和轴封处均不应作为捆缚部位(有专用吊具要用专用吊具)。 5.风机的安装将风机与角钢上所开孔洞对齐,就位后,用4个φ12的螺栓拧紧。危害辨识作业环境高空坠落、物理打击、触电、易燃易爆、机械伤害机械状态机械状态良好人员状态人员状态良好,进行了安全技术交底安全技术交底内容——所有进场施工人员必须在接受三级安全技术教育后上岗,各工种人员严守本工种的安全操作规程;——现场技术员必须对相关操作人员进行安全、技术交底,并确认签字,留存备查;——施工人员必须按照要求使用安全防护用品;——风机用绳子吊装时,注意安全,并注意周围人员、机具安全,防止伤人、撞物;——电焊作业时,办理动火证,并按要求穿戴好防护用品;为防止着火,配备防火布、灭火器等消防用品;——电气、机具必须接地良好,使用焊机等设备时,遵守操作规程,防止机械伤害;——使用的脚手架必须为验收合格的脚手架,必须通过安全通道上下脚手架;——作业时,防止高空坠落,必须正确佩戴、使用安全带;所有工具放入工具包或工具箱中;——注意立体交叉作业,防止落物伤人及被人伤害;——根据作业环境的变化,制定相应的安全防护措施,防止危险事故的发生;——发现问题,及时上报。接受交底人签字年月日主管职责主编职责乘务员职责 欢迎下载使用，分享让人快乐

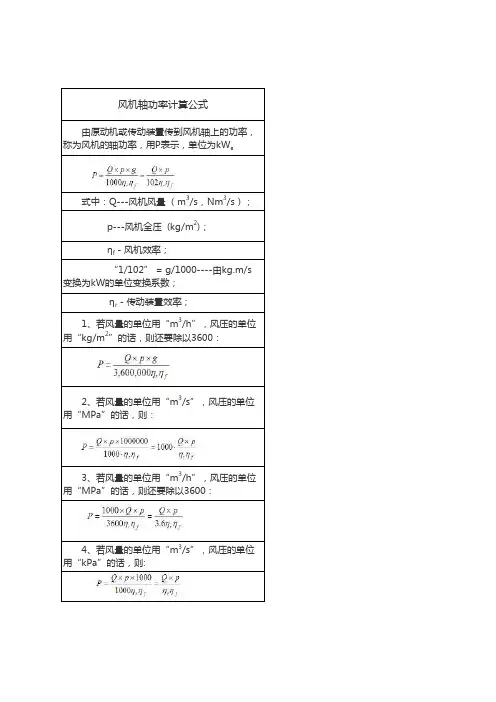

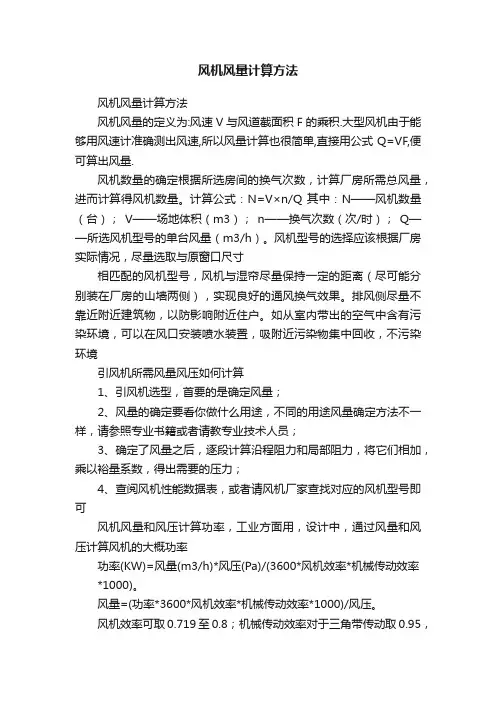

风机选型所需风量的设计计算方法应不同地区不同客户，制造厂有义务指导客户如何选择适当风量，兹将风量选择方法，介绍如下： 首先必须了解一些已知条件： 1.1卡等于1g重0℃的水使其温度上升1℃所需的热量。 2.1瓦特的功率工作1秒钟等于1焦尔。 3.1卡等于 4.2焦尔 4.空气的定压(10mmAq)比热(Cp)=0.24(Kcal/Kg℃) 5.标准状态空气：温度20℃、大气压760mmHg、湿度65%的潮湿空气为标准空气，此时单位体积空气的重量（又称比重量）为1200g/M*3 6.CMM、CFM都是指每分钟所排出空气体积，前者单位为立方米/每分；后者单位为立方英呎/每分钟。 1CMM=35.3CFM。 2,公式推算一、得知：风扇总排出热量(H)=比热(Cp)×重量(W)×容器允许温升(△Tc) 因为：重量W=(CMM/60)×D=单位之间(每秒)体积乘以密度 =(CMM/60)·1200g/M*3=(Q/60)×1200g/M*3所以：总热量 (H)=0.24(Q/60)·1200g/M*3·△Tc 二、电器热量(H)=(P[功率]t[秒])/4.2 三、由一、二得知: 0.24(Q/60)·1200g/M*3·△Tc=(P·t)/4.2Q=(P×60)/1200·4.2·0.24·△TcQ=0.05P/△Tc (CMM)=0.05·35.3P/△Tc=1.76P/△Tc…………………………(CFM) 四、换算华氏度数为：Q=0.05·1.8P/△Tf=0.09P/△Tf (CMM)=1.76·1.8P/△Tf=3.16P/△Tf…………………………(CFM)↑TOP3, 范例例一：有一电脑消耗功率150瓦，风扇消耗5瓦，当夏季气温最噶30℃，设CPU允许工作60℃，所需风扇风量计算如下：P=150W+5W=155W；△ Tc=60-30=30Q=0.05×155/30=0.258CMM=9.12CFM(为工作所需风量)所以,应选择实际风量为Qa之风扇
排气消声系统设计技术规范 目录 一、主题与适用范围 1、主题 2 、适用范围 二、排气消声系统的总称说明及功用 三、设计应用 1 、设计规则和输入 2 、设计参数的设定 2.1 尺寸及重量 2.2 排气背压 2.3 功率损失比
2.4 净化效率 2.5 加速行驶车外噪声 2.6 插入损失及传递函数 2.6.1 插入损失 2.6.2 传递函数 2.7 尾管噪声 2.8 定置噪声 2.9 振动 3 、系统及零部件的设计
3.1 系统布置 3.1.1 布置原则 3.1.2 间隙要求 3.1.3 吊钩位置的选取 3.1.4 氧传感器孔的布置 3.2 消声器的容积确定 3.3 排气管径的选取 3.4 消声器 3.4.1 消声器的截面形状 3.4.2 消声器内部结构 3.5 补偿器 3.5.1 波纹管 3.5.2 球形连接 3.6 橡胶吊环 3.7 隔热部件 3.8 材料选择 3.8.1 排气管、消声器内组件 3.8.2 消声器外壳体四、参考文献列表
一、主题与适用范围 1、主题: 本指南规定了与汽车发动机相匹配的排气消声系统的系统匹配，零部件设计。 2、适用范围: 本指南适用于装汽油M1 、N1 类车的排气消声系统设计。 二、排气消声系统的总成说明及功用 排气系统包括排气歧管、排气管、排气净化装置、排气消声装置、隔热部件、弹性吊块等。一般地，排气系统具有以下一些功用： (1) 引导发动机排气，使各缸废气顺畅的排出； (2) 由于排气门的开闭与活塞往复运动的影响，排气气流呈脉动形式，排气门打开时存在一定的压力，具有一定的能量，气体排出时会产生强烈的排气噪声，气体和声波在管道中摩擦也会产生噪声,因此在排气系统装有排气消声器来降低
（四）轴流通风机安装1、安装流程
2、风机安装工艺要求 （1）施工准备 A、编写施工方案，上报监理单位批准后实施； B、对施工人员进行技术交底，准备各种安装用机具，施工现场进行清理； （2）开箱检验 A、开箱检验时必须由业主代表、监理单位代表、供货单位代表及施工单位代表共同参与进行，开箱检验前应具备下列技术资料： a、风机的出厂合格证、质量证明书、操作使用说明书； b、供货单位提供的装箱清单。 B、风机的开箱检验应符合下列规定: a、核查随机资料是否齐全； b、检查风机表面是否锈蚀、是否有严重的碰撞痕迹和损坏现象； c、检查风机的附件、内件、零部件是否齐全完好。 d、开箱检验完毕后，对于暂不安装的零件、易损件等应设专人、专库妥善保管。 e、开箱检验完毕后及时填写开箱检验记录。 （3）基础验收 A、风机安装前由基础施工单位向安装单位进行基础验交，同时提交质量证明书、强度试验报告、测量记录等施工技术资料，并办理交接手续。 B、基础检查验收要求: a、基础外观不应有裂纹、蜂窝、孔洞及露筋等缺陷；强度达到设计要求，预埋螺栓的螺纹部分应无损坏，预留螺栓孔应清理干净； b、核实基础螺栓中心是否与设备螺栓孔距相符； c、基础尺寸及位置应严格符合设计和规范的规定，基础上应明显标出纵横中心线、标高基准线； d、基础尺寸及位置允许偏差应符合下表要求：
基础尺寸及位置允许偏差表 1）垫铁安装 安装垫铁前，应将基础表面铲好麻面，麻点深度一般不小于10mm，密度以每平方分米内有3～5点为宜。放置垫铁处（至周边50mm）应铲平，铲平部位水平度允许偏差为2mm/m。 A、垫铁布置时，以地脚螺栓两侧各放置一组为原则，并尽量靠近地脚螺栓，相邻两垫铁组的间距一般为500mm为宜； B、每组垫铁由两斜一平组成，应放置平稳，接触良好，将垫铁表面油污清理干净，层间应压紧，设备垫铁高度为30～60mm, C、风机找正，平垫铁应露出设备支座底板外缘10～20mm。斜垫铁比平垫

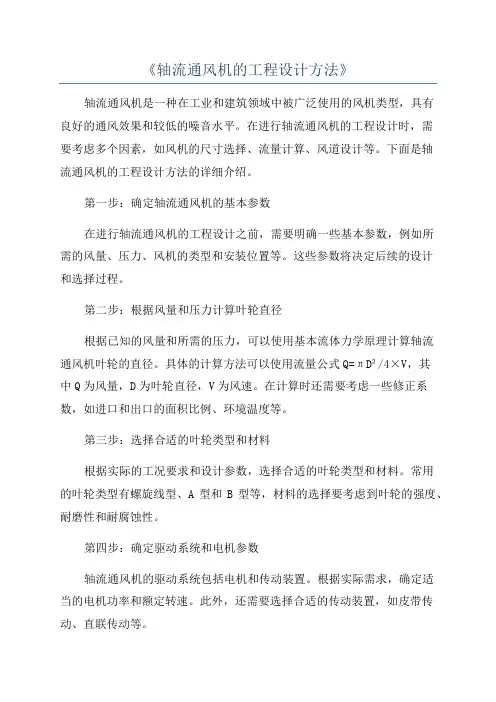

离心式通风机设计 通风机的设计包括气动设计计算，结构设计和强度计算等内容。这一章主要讲第一方面，而且通风机的气动设计分相似设计和理论设计两种方法。相似设计方法简单，可靠，在工业上广泛使用。而理论设讲方法用于设计新系列的通风机。本章主要叙述离心通风机气动设计的一般方法。 离心通风机在设计中根据给定的条件:容积流量，通风机全压，工作介质及其密度 ，以用其他要求，确定通风机的主要尺寸，例如，直径及直径比，转速n,进出口 宽度和，进出口叶片角和，叶片数Z，以及叶片的绘型和扩压器设计，以保证通风机的性能。 对于通风机设计的要求是： （1）满足所需流量和压力的工况点应在最高效率点附近； （2）最高效率要高，效率曲线平坦； （3）压力曲线的稳定工作区间要宽； （4）结构简单，工艺性能好； （5）足够的强度，刚度，工作安全可靠； （6）噪音低； （7）调节性能好； （8）尺寸尽量小，重量经； （9）维护方便。 对于无因次数的选择应注意以下几点： （1）为保证最高的效率，应选择一个适当的值来设计。 （2）选择最大的值和低的圆周速度，以保证最低的噪音。 （3）选择最大的值，以保证最小的磨损。
（4）大时选择最大的值。 §1 叶轮尺寸的决定 图3-1叶轮的主要参数:图3-1为叶轮的主要参数: :叶轮外径 :叶轮进口直径； :叶片进口直径； :出口宽度； :进口宽度； :叶片出口安装角；
:叶片进口安装角； Z:叶片数； :叶片前盘倾斜角； 一．最佳进口宽度 在叶轮进口处如果有迴流就造成叶轮中的损失，为此应加速进口流速。一般采用，叶轮进口面积为，而进风口面积为，令为叶轮进口速度的变化系数，故有： 由此得出： (3-1a) 考虑到轮毂直径引起面积减少，则有： (3-1b) 其中 在加速20%时，即, (3-1c)
安装给排水、采暖预算知识点 1、给排水管道界线划分 （1）给水管道的室内外界限：以建筑物外墙皮外为分界点，若入口外设有阀门的以阀门为分界点。给水管道与市政管道的界限：给水管道以计量表为界，无计量表的与市政管道碰头点为界 （2）排水管道的室内外界限：以排水管出户第一个检查井为分界点，检查井与检查井之间的管道为室外排水管道。排水管道与市政管道的界限：排水管道以室外排水管道最后一个检查井为界，无检查井的以与市政管道碰头点为界 （3）采暖管道的室内外界限：以建筑物外墙皮为分界点，若入口处设有阀门的以阀门为分界点。室外采暖管道与市政管网的界限：由市政管网统一供热的按各供热站为界，由室外管网至供热站外墙皮处的主管为市政工程。由供热站往外送热的管道以外墙皮处为分界，分界点以外的为采暖工程 2、记取有关费用的规定： （1）设置在管道间（指高层建筑中专为安装管线设置的竖向通道，也称“管道井”）、管廊（指借用宾馆或饭店内封闭的天棚安装管道）内的管道施工的增加费：设置在管道间或管廊内的管道、阀门、法兰、支架，其定额人工乘以系数。（2）高层建筑增加费：指高度在六层或20m以上的工业与民用建筑的增加费，按各册定额规定的系数计取费用 （3）超高增加费：定额中操作物高度均以为界限，如超过时(指至操作物高度)，其超过部分的定额人工乘以下列系数 （4）安装与生产同时进行增加费：按人工费的10%计取，全部为人工费 （5）在有害身体健康环境中施工增加费：按人工费的10%计取，全部为人工费（6）采暖工程系统调整费：按采暖工程人工费的15%计算，其中人工工资占20%。采用工程量清单计价模式的工程项目，采暖工程系统调整在分部分项工程量清单中单独列项，单价可参考采暖工程系统调试费 （7）脚手架搭拆费：按分部分项工程人工费的5%计算，其中人工工资占25%。采用工程量清单计价模式的项目，脚手架应列入措施项目清单，单价可参照脚手架搭拆费 3、配水附件：指装在给水支管末端，供给各类卫生器具和用水设备的配水龙头和生产、消防等用水设备 控制阀门：指控制水流方向，调节水量、水压以及关断水流，便于管道、仪表和设备检修和各类阀门 4、识读给排水平面图必须掌握的内容： （1）查明卫生器具、用水设备及升压设备的类型、数量、安装位置、定位尺寸。（2）弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸、管径、坡度以及与室外管网的连接方式等 （3）查明给水排水干管、立管、支管的平面位置、走向、管径及立管编号 5、识读给排水系统图必须掌握的内容：
（四）轴流通风机安装 1、安装流程 编写施工方案、施工准备 开箱检验及保管 基础验收 吊装就位 初找正、找平 地脚螺栓灌浆与养护精找正找平 二次灌浆与养护 联轴器精对中 试运条件确认 单机试车 交工 基础合格证、工序交接记录 安装记录及隐蔽工程记录风道安装 风机对中记录 试运记录 交接验收证书 电机通电、试验开箱检验记录 找正找平复验
2、风机安装工艺要求 （1）施工准备 A、编写施工方案，上报监理单位批准后实施； B、对施工人员进行技术交底，准备各种安装用机具，施工现场进行清理； （2）开箱检验 A、开箱检验时必须由业主代表、监理单位代表、供货单位代表及施工单位代表共同参与进行，开箱检验前应具备下列技术资料： a、风机的出厂合格证、质量证明书、操作使用说明书； b、供货单位提供的装箱清单。 B、风机的开箱检验应符合下列规定: a、核查随机资料是否齐全； b、检查风机表面是否锈蚀、是否有严重的碰撞痕迹和损坏现象； c、检查风机的附件、内件、零部件是否齐全完好。 d、开箱检验完毕后，对于暂不安装的零件、易损件等应设专人、专库妥善保管。 e、开箱检验完毕后及时填写开箱检验记录。 （3）基础验收 A、风机安装前由基础施工单位向安装单位进行基础验交，同时提交质量证明书、强度试验报告、测量记录等施工技术资料，并办理交接手续。 B、基础检查验收要求: a、基础外观不应有裂纹、蜂窝、孔洞及露筋等缺陷；强度达到设计要求，预埋螺栓的螺纹部分应无损坏，预留螺栓孔应清理干净；
b、核实基础螺栓中心是否与设备螺栓孔距相符； c、基础尺寸及位置应严格符合设计和规范的规定，基础上应明显标出纵横中心线、标高基准线； d、基础尺寸及位置允许偏差应符合下表要求：
3 罗茨鼓风机具体设计计算 3.1 风叶设计 圆弧线叶型 3.1.1基本尺寸关系 叶轮横断面图形上，凸起部分称为叶峰，凹人部分称为叶谷。叶峰的对称线称为长轴，叶谷的对称线称为短轴。两叶轮相互对滚时，一个叶轮的叶峰与另一叶轮的叶谷相啮合，相当于有两个半径相等的圆相互作纯滚动。这样的圆称为节圆，两节圆的切点称为节点。 圆弧线叶型的叶峰为圆弧线，叶谷为圆弧包络线。叶峰位于节圆以外，叶谷位于节圆以内，两者在节圆处相接。标准圆弧线叶型的叶峰，其圆心位于长轴之上简称圆弧线叶型。 二叶型圆弧线叶型示意图3—1 设叶轮头数为Z，外圆半径为R m，叶峰半径为r，两叶轮中心距为2a，叶峰圆心到叶轮中心的距离为b。这些数之间的关系为:
b r R m -= (3—1) r b a Z ab 2 2 2 2cos 2=--π （3—2） 联立以上两式，得: ? ?? ? ? --= Z a b R a R m m 2cos 22 2π (3—3) = r R R g 1. ? ?
(2)叶谷的理论型线方程。如 图3-2所示，以叶轮 o 1，为参照物建立坐标系y x o 1，当叶轮o 1,沿顺时针方，向转过角度 a (即两叶轮中心连线 o o 2 1 绕点o 1沿逆时针方向转 过角度a 1时)，叶轮o 2绕轴心 o 2 :沿逆时针方向自转角度 a 。 叶峰 B A 2 2 :与叶谷 B C 1 1 相互啮合，设啮合点为G(x,y)。两共扼曲线在G 点的公法线必定通过节 点P,并经过叶峰B A 22的圆心o 3，因此G,P, o 3:三点落在同一条直线上。 过点 o 1作 的平行线，交o o 32的延长线于点M, 与轴成夹角 。 过点o 2作 轴的平行线，交轴于点D 。过点o 3作 轴的平行线，交 于点Q 。过点M 作轴的平行线交的延长线于点E ，作 轴的垂直线MF 。 过点G 作 轴的平行线，交的反向延长线于点N 。点P 是线段 的中点， 可以写出: 故：
第一部分：柴油机消声器设计原理 一、阻性消声器的原理 阻性消声器是利用吸声材料的吸声作用，使沿管道传播截面积的改变或旁接共振腔等在声传播过程引起声阻抗的改变，产生声能的反射与消耗，从而达到消声目的的消声装置。 其主要原理是利用多孔吸声材料来降低噪声。把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消音器。当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。阻性消音器器就好像电学上的纯电阻电路，吸声材料类似于电阻。因此，人们就把这种消声器称为阻性消声器。阻性消声器对中高频消声效果奸、对低频消声效果较差。 阻性消声器形式种类很多，目前用在机房低噪声工程上的主要由直管式消声器和片式消声器两种。其消声性能主要与通道形式、长度及吸声材料的性能有关。直管式消声器是阻性消声器中最简单的一种。 二、阻性消声器设计技术要点： 2.1、正确合理选择阻性消声器的结构形式 对大风量大尺寸进排风要求场合宜选用片式消声器,对消声量要求较高,风压余量较大的进排风场合宜选用折板式或多室式消声器,对确少安装空间的场合可选用百页式消声器。 2.2、正确选用阻性吸声材料 选择阻性消声器内的多孔吸声材料除了应满足吸声性能要求之外,还应注意防潮、耐湿、耐气流冲刷及净化等工艺要求。通常采用离心玻璃棉和矿棉作为吸声材料，如有净化及防纤维吹出要求，则可采用阻燃聚氨脂声学泡沫塑料，对某些地下工程砖砌风道消声，则可选用膨胀珍珠岩吸声砖作为阻性吸声材料。 2.2.1 合理确定阻性消声器内吸声层的厚度及密度 对于一般阻性直管式及片式消声器的吸声片厚度宜为50~100mm,对于低频噪声成分较多的管道消声,则消声片厚度可取150~200mm,而靠消声器外壳的吸声层厚度一般可取消声片厚度的一半;为减少阻塞比,增加气流通道面积,也可将片式消声器的消声片设计成一半为厚片,一半为薄片。消声片内的离心玻璃棉或矿棉的密度通常应选24~48kg/m3,密度大一些对低频消声有利。而阻燃聚氨脂声学泡沫塑料的密度宜为30~40kg/m3。 2.2.2 合理确定阻性消声器内气流通道的断面尺寸 阻性消声器的断面尺寸对消声器的消声性能及空气动力性能均有直接关系。下表为阻性消声器通道断面尺寸控制值,超过该控制值,消声器将呈高频失效状态。
轴流通风机安装施工工艺标准 (标准编号) 1. 适用范围 本工艺标准适用于高、中、低压的各类轴流式通风机的安装工程，包括一般通风换气用轴流式通风机、锅炉轴流式通风机、矿井轴流式通风机、隧道轴流式通风机及其他用途轴流式通风机（如冷却塔用轴流式通风机）等。 2. 施工准备 2.1 技术准备 2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等； 2.1.2 有关施工标准规范 （1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 （2）《化工机器安装工程施工及验收通用规范》HG20203-2000 （3）《化工设备安装工程质量检验评定标准》HG20236-93 （4）《一般用途轴流式通风机技术条件》GB/T13274-91 2.2 作业人员 2.2.1 参加轴流式通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求配置。 2.2.2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。 2.3 设备、材料 2.3.1开箱验收：安装轴流通风机前，应由厂家、业主（总承包商，工程监理）、安装单位共同对设备进行开箱验收。将现场的实物与装箱清单核对。随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。 2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家要求的型号和规格，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。 2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。 2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。 2.4 主要机具 2.4.1 施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。 2.4.2 测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。以上测量器具必须具有相关单位检验合格证，并在有效期内。 2.5 作业条件 2.5.1 图纸会审、技术交底已进行，安装方案已经批准。 2.5.2 风机基础施工完毕并符合中交条件。
消音器设计计算书 由于中国当前对消音器的设计, 还没有统一的标准规范能够遵照执行, 大多数厂家均根据自己的经验来设计制作, 且技术又相对保密的。因此本消音器的设计, 经查阅大量资料, 采用科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论, 采用节流降压与小孔消音的原理结合现场实际情况来设计解决环境噪声超标的难题。 消音器的工艺参数为: 蒸汽排放绝对压力: 40 kg/ cm2, 排汽温度: 390℃, 蒸汽比容ρ: 0.0721 m3/ kg, 排汽流量 Q: 8t/h; 噪声达到110dB以上, 要求消音器的噪声小于85dB 的环保要求。 一、设计原理。 复合式小孔喷注消音器是利用节流作用降低小孔喷注前的驻压, 预先消耗部分声能, 再dB与小孔降噪相结合, 达到较高的消声量; 其原理是利用节流降压与小孔喷注两种消声机理, 经过适当结构复合而成的。 1. 小孔喷注消音器 小孔喷注消音器的设计机理是根据科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论, 从发声机理上使它的干扰噪声减少, 由于喷注噪声峰值频率与喷口直径成反比, 若喷口直径变小, 喷口辐射的噪声能量将丛低频移向高频, 于是低频噪声被降低, 高频噪声反而增高, 当孔径小到一定值
( 达到mm级) , 实验表明, 当孔径≤4mm时具有移频作用, 喷注噪声将移到人耳不敏感的频率范围( 听觉最敏感的区域250~5000赫兹) ; 根据这一机理将一个大的喷口改为许多小孔来代替, 便能达到降低可听声的目的。从实用角度考虑, 孔径不能选得过小, 因为过小的孔径不但难于加工, 同时易于堵塞, 影响排汽。一般选用直径1~3mm的小孔为宜。 2.节流降压消音器 节流降压消音器是利用节流降压原理而制成的。根据排汽流量的大小, 适当设计通流截面, 使高压气体经过节流孔板时, 压力都能最大限度地降低到临界值。这样经过多级节流孔板串联, 就能把排空的一次压降分散到若干个小的压降。由于排汽噪声功率与压力降的高次方成正比例, 因此把压力突变排空改为压力在消音器内就逐渐降下来再排空, 这样能使消音器内流速控制在临界流速下, 不致产生激波噪声, 压力在最大限度地降到临界值, 使消音器获得较好的消声效果。同时节流降压后小孔喷注层的驻压大大变小, 小孔喷注层强度设计所需的壁厚也大为减薄, 这样给小孔喷注层的钻孔加工减小难度。 消音器入口处的压力一般是给定的, 当排放压力较高时, 为了取得所需的消声值, 经过几次节流降压, 使汽体进入小孔喷注前的压力由消音器入口处的压力P1按比例降低设计; 一般情况下, 节流降压消音器的各级压力选择为等比级数下降, 设节流孔板级数为n, 临界压力比为q (q＜1) , 可得:
第二章冷空气参数计算 人工制冷是指借助于制冷装置，以消耗机械能或电磁能、热能、太阳能的呢过形式的能量为代价，把热量从低温系统向高温系统转移而得到低温，并维持这个低温。目前常用的制冷方式有蒸汽压缩式制冷、蒸汽吸收式制冷、蒸汽喷射式制冷、吸附式制冷、电热制冷、磁制冷、涡流管制冷和热声制冷等，其中最为常用的是蒸汽压缩式制冷。蒸汽压缩式制冷是利用气体的节流效应，通过绝热膨胀来制冷的。 蒸汽压缩式制冷由分为单机蒸汽压缩式制冷循环和多级蒸汽压缩式制冷循环及其许多发展形式，这里为了研究方便，采用最简单的单级蒸气压缩式制冷循环。单机压缩式制冷循环系统主要由压缩机、冷凝器、膨胀阀和蒸发器四大部件组成，如下图所示。对制冷剂蒸汽只进行一次压缩，故称为单机蒸汽压缩。整个 循环过程主要由压缩过程、冷凝过程、节流过程以及蒸发过程四个过程组成，每个过程在不同的部件中完成，制冷剂在每个过程中的状态又各不相同。 对于冷风机的设计计算，要对循环的主要参数进行设计计算，并主要关注与蒸发器相关的循环参数。 在冷风机的设计过程中,首先要根据所给条件计算出冷空气参数,冷空气参
数是冷风机设计计算的基础和依据，其计算结果直接影响冷风机的选型和设计，因此其计算要求较高的精度，具有重要的意义。冷空气计算主要是依据相关经验公式和查表所得进行的。计算的内容可大概分为回风参数和送风参数，回风参数是冷风机蒸发器的进口空气参数，送风参数是冷风机的出口空气参数也即要进入室内的空气参数；计算主要涉及冷空气的焓值、含湿量、密度、粘度、饱和蒸汽压等。 2.1制冷循环相关计算 2.11已知条件： 已知：回风干球温度：0℃ 回风相对湿度：90% 送风干球温度：-3℃ 送风相对湿度：95% 大气压： 10132Pa 制冷量： 5.4kw 制冷剂： R22 2.12相关计算： 1.查表得R22的汽化潜热为210.55kJ/kg 2.制冷剂循环量： 代入数据计算得，制冷剂循环量为115.412kg/h 2.2冷空气参数计算 1.热力学温度： T=t+273.15 回风温度：273.15 送风温度：270.15 2.水蒸气饱和压力： 2195768 .2)1(4287.0)1(50475.1lg 028.5)1(79574.10lg 10 1010 10) 1(76955.452969.840 00--??+-??+?--?=- ?-? --T T b T T T T P T T P 其中，P ：水蒸气饱和压力 P b ：大气压力 T ：冷空气温度 T 0：绝对零度
` 噪声污染控制工程设计说明 1．0原始资料 1．1 环境噪声的基本情况 某厂一大型离心风机位于工业厂场附近、距风机出口左侧100m 处有一座办公楼，右侧及前方为菜地。由于出气口噪声很高，影响工程技术人员及人们的工作效率；另外，风机房内噪声也很高，但操作者经常呆在隔声间内，故机壳和电机的噪声危害不大，可以不予考虑。鉴于上述情况，可对排气噪声采取控制措施。风机、办公楼的平面布置图如图1-0。 图1-0：风机、办公楼的平面布置图 在办公楼窗前1m 处测得的环境噪声如下表所示： 1．2 离心风机的基本情况 大型离心风机K2－73－02No32F 风机的性能参数：功率为2500 kw ，风量为9500 m 3 /h ，风机叶片数＝12，转数n 为600 r/min 。出风口为直角扩散弯头，出口呈3 m × 3 m 的正方形。在风机排风口左侧45°方向1m 处，测得A 声级为109 dB ，其倍频带声压级如下表所示。 1．3 有关标准和设计规范说明
本设计重所参考的标准同设计规范均以《工业企业噪声设计规范》GBJ87-85、《城市区域环境噪声标准》GB3069-2008为基准。 1．4 设计任务 1)设计一消声器使得风机排风口左侧45°方向1m 处的A 声级降为75dB 。 2)根据环境标准的要求，检验在办公楼窗前1m 处，根据所采用的消声器能否满足该功能区的声环境要求。 ; 2．0 消声器的设计计算 2．1 消声器的选择 阻性消声器是利用气流管道内的不同结构形式的多孔吸声材料吸收声能来降低噪声的消声器。片式消声器适用风量大，结构简单，中高频消声性能优良，气流阻力也小。从本设计的风量Q=9500m 3 /h 、频率来看，可选定片式的阻性消声器。 2． 2 消声量的计算 根据ISO 提出的用A 声级作为噪声评价标准，当A 声级Lp 大于75dB （A ）时： 5 575570Lp NR NR Lp dB =+=-=-=因为 所以 根据NR ＝70查NR 曲线，找各倍频处的声压级，将结果写于噪声设计表的第二行 / 2．3 消声器的面积与通道结构的确定 根据设计数据气流速度宜小于8m/s,所以本设计选取V=6m/s 消声器的总面积：m V Q S 44.06 36009500 =?== 设计选用3个通道，则单个气流通道面积S 1： m 147.03 44.0n S S 1=== 2 根据经验片式消声器的片距宜取100～200mm ，片厚宜取100～150mm,在本设计中设片距b 1＝110mm 、片厚b 2＝150mm 。计算气流通道的结构参数如下：
轴流风机轴流风机型号、用途、性能及轴流风机参数 ——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●JSF轴流通风机(SDF ●大风量轴流风机(JSF-Z JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。 JSF风机有两种叶轮结构形式,JSF-A采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。 JSF-Z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。 ■边墙壁式轴流风机 ●DFBZ低噪声方形壁式轴流风机 DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点,广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。可根据使用场合要求制成防爆防腐型风机。 本系列风机一般配用三相电机,按用户要求可对以下配用单相电机。 ●DWEX边墙风机(WEX
DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上,方形防雨罩结构牢固,外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛 应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求,可制成防腐、防爆型。DWEX(WEX系列风机一般用于边墙壁式排风,配设45°防雨罩(或特殊制造成60°和防虫网(夜间可防止昆虫循灯光飞入车间。可按需要制成边墙送风机型号为DWSP(WSP,配设90°防雨罩(防风、雨、尘和防虫网(夜间可防止昆虫循灯光飞入车间。 附件选配:重力式止回风阀(可确保车间在风机不开时保持与室外隔绝,订货时注明。 ●DWBX板壁式轴流风机 DWBX系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动,压型金属板式外壳,具有墙面安装简便、整机重量轻、运转平稳、外形美观。多用于轻钢结构建筑边墙、窗框安 装的壁式送排风场合。 选配附件:出风口可根据使用场合配设铝制重力式止回阀或加设防雨罩、配设防虫网等,更 好的起到防尘、防自然风倒灌作用。 DWBX系列风机一般用于排风,如用于送风需在订货时另行说明。 ●JYFF大风量窗式负压风机 ●DZ低噪声轴流风机 DZ系列风机采用宽叶片、大弦长、空间扭曲倾斜式的轴流叶轮、风机专用电机,直联 传动。具有明显的噪声低、风量大、耗电省、重量轻等优点。广泛适用于厂房、仓库、办 公楼、住宅等场所的壁式排风、管道送风。 本系列风机分:DZ-I型壁式(可加设网罩、防雨弯头或防尘自垂百叶;DZ-II型管道式, 带底脚。DZ-III型电机外置式。 本系列风机一般配用三相电机,按用户要求可对以下配用单相电机。根据输送介质要求可制成防腐、防爆型:FDZ为防腐型轴流风机,用于输送有腐蚀性的气体;BDZ为防爆型轴流
(四)轴流通风机安装 1、安装流程
2、风机安装工艺要求 (1)施工准备 A、编写施工方案,上报监理单位批准后实施； B、对施工人员进行技术交底,准备各种安装用机具,施工现场进行清理； (2)开箱检验 A、开箱检验时必须由业主代表、监理单位代表、供货单位代表及施工单位代表共同参与进行,开箱检验前应具备下列技术资料: a、风机的出厂合格证、质量证明书、操作使用说明书； b、供货单位提供的装箱清单。 B、风机的开箱检验应符合下列规定: a、核查随机资料是否齐全； b、检查风机表面是否锈蚀、是否有严重的碰撞痕迹和损坏现象； c、检查风机的附件、内件、零部件是否齐全完好。 d、开箱检验完毕后,对于暂不安装的零件、易损件等应设专人、专库妥善保管。 e、开箱检验完毕后及时填写开箱检验记录。 (3)基础验收 A、风机安装前由基础施工单位向安装单位进行基础验交,同时提交质量证明书、强度试验报告、测量记录等施工技术资料,并办理交接手续。 B、基础检查验收要求: a、基础外观不应有裂纹、蜂窝、孔洞及露筋等缺陷；强度达到设计要求,预埋螺栓的螺纹部分应无损坏,预留螺栓孔应清理干净； b、核实基础螺栓中心是否与设备螺栓孔距相符； c、基础尺寸及位置应严格符合设计和规范的规定,基础上应明显标出纵横中心线、标高基准线； d、基础尺寸及位置允许偏差应符合下表要求:
基础尺寸及位置允许偏差表 1)垫铁安装 安装垫铁前,应将基础表面铲好麻面,麻点深度一般不小于10mm,密度以每平方分米内有3～5点为宜。放置垫铁处(至周边50mm)应铲平,铲平部位水平度允许偏差为2mm/m。 A、垫铁布置时,以地脚螺栓两侧各放置一组为原则,并尽量靠近地脚螺栓,相邻两垫铁组的间距一般为500mm为宜； B、每组垫铁由两斜一平组成,应放置平稳,接触良好,将垫铁表面油污清理干净,层间应压紧,设备垫铁高度为30～60mm, C、风机找正,平垫铁应露出设备支座底板外缘10～20mm。斜垫铁比平垫铁
消音器设计计算书 由于我国目前对消音器的设计，还没有统一的标准规范可以遵照执行，大多数厂家均根据自己的经验来设计制作，且技术又相对保密的。因此本消音器的设计，经查阅大量资料，采用科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论，采用节流降压与小孔消音的原理结合现场实际情况来设计解决环境噪声超标的难题。 消音器的工艺参数为：蒸汽排放绝对压力：40 kg/ cm2，排汽温度：390℃，蒸汽比容ρ：0.0721 m3/ kg，排汽流量Q：8t/h； 噪声达到110dB以上，要求消音器的噪声小于85dB的环保要求。 一、设计原理。 复合式小孔喷注消音器是利用节流作用降低小孔喷注前的驻压，预先消耗部分声能，再dB与小孔降噪相结合，达到较高的消声量；其原理是利用节流降压与小孔喷注两种消声机理，通过适当结构复合而成的。 1. 小孔喷注消音器 小孔喷注消音器的设计机理是根据科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论，从发声机理上使它的干扰噪声减少，由于喷注噪声峰值频率与喷口直径成反比，若喷口直径变小，喷口辐射的噪声能量将丛低频移向高频，于是低频噪声被降低，高频噪声反而增高，当孔径小到一定值（达到mm 级），实验表明，当孔径≤4mm时具有移频作用，喷注噪声将移
到人耳不敏感的频率范围（听觉最敏感的区域250~5000赫兹）； 根据这一机理将一个大的喷口改为许多小孔来代替，便能达到降低可听声的目的。从实用角度考虑，孔径不能选得过小，因为过小的孔径不仅难于加工，同时易于堵塞，影响排汽。一般选用直径1~3mm的小孔为宜。 2.节流降压消音器 节流降压消音器是利用节流降压原理而制成的。根据排汽流量的大小，适当设计通流截面，使高压气体通过节流孔板时，压力都能最大限度地降低到临界值。这样通过多级节流孔板串联，就能把排空的一次压降分散到若干个小的压降。由于排汽噪声功率与压力降的高次方成正比例，所以把压力突变排空改为压力在消音器内就逐渐降下来再排空，这样能使消音器内流速控制在临界流速下，不致产生激波噪声，压力在最大限度地降到临界值，使消音器获得较好的消声效果。同时节流降压后小孔喷注层的驻压大大变小，小孔喷注层强度设计所需的壁厚也大为减薄，这样给小孔喷注层的钻孔加工减小难度。 消音器入口处的压力通常是给定的，当排放压力较高时，为了取得所需的消声值，经过几次节流降压，使汽体进入小孔喷注前的压力由消音器入口处的压力P1按比例降低设计；通常情况下，节流降压消音器的各级压力选择为等比级数下降，设节流孔板级数为n，临界压力比为q (q＜1) ，可得： n g P P q （1）后前 根据气体状态方程、连续性方程和临界流速公式，由资料可
普通负压风机有哪些参数 1. 1.46M负压风扇 型号：SJ-MY1460Z03 发动机功率（kw）：0.75 铲刀速度（R / M）：450 排风量（m3 / h）：46000 图片由注册用户“hem hum”提供，版权声明反馈2. 1.26 m负压风扇 型号：sj-my1260603 发动机功率（kw）：0.75 铲刀速度（R / M）：550 排风量（m3 / h）：42000 3. 1.06 m负压风扇
型号：sj-my1060z03 发动机功率（kw）：0.55铲刀速度（R / M）：650排风量（m3 / h）：38000 4. 0.85 m负压风扇 型号：sj-my850z03 发动机功率（kw）：0.37铲刀速度（R / M）：820排风量（m3 / h）：32000负压风机参数的定义1.电机功率
负压风扇上指示的电动机功率通常以千瓦时（kw）单位表示。如果为1.1 kW，则意味着电动机每小时消耗1.1度。当消费者看到负压风扇电动机的电源时，他们可以计算线路负载，功耗和电费。 2.电机电压 负压风扇电机的标签上有一个电压参数。如果该值指示为380 V，则表示电源为380 V工业电源。如果值为220 V，则表示连接的电源为220 V照明电源。请勿错误地连接电源，否则将烧毁电动机，甚至烧毁整个电线电路。 3.电机转速 负压风扇的电动机速度代表电动机的空载，即每小时的轴转数。该参数与风扇叶片的数量有关。与消费者的最大关系是负压风扇电动机的转速越高，负压风扇电动机的噪声越大。对于低速负压风扇电机，负压风扇在使用时间内产生的噪音较小。为了减少噪音，许多负压风扇可以减少噪音，会改变皮带轮的尺寸，以降低电动机的转速。 4.电机品牌
