浅谈网架与网壳结构的区别与联系陈露（东南大学09级土木工程学院结构1班）摘要：空间结构以前轻巧的外形及合理的受力受到了广泛运用，本文对两种主要的空间结构——网架结构与网壳结构作了一些简单的比较，通过对组成、内力、动力下的特点等方面的比较，加深对网架与网壳结构的认识，希望对网架与网壳的研究、分析与设计有所帮助。

关键字：网架网壳比较目前，大跨空间结构发展迅速，空间结构以其优美的建筑外形和良好的受力性能被广泛运用于工程实践中。

网架与网壳是空间结构的主要形式，他们有许多类似的地方，同时又有各自的特点。

(前言)1.网架与网壳的定义网格结构是由很多杆件通过节点，按照规律的几何图形组成的空间结构。

网格结构中，双层或多层平板形网格结构称为网架结构，而曲面形网格称为网壳结构。

网架与网壳结构都属于空间网格结构范畴，结构形式较为新颖，杆件的布置形式都具有很强的规律性。

2.网架与网壳结构的组成与连接网架结构形似一块大板，一般分为平行桁架系网架、四角锥体系网架、三角锥体系网架、混合型三层网架等；网壳结构为空间曲面形式，分为单层和双层网壳两种，单层网壳结构依靠单层杆件找形，双层网壳依靠上弦杆件找形，腹杆和下弦杆可按相应的平面桁架体系、四角锥体系或三角锥体系。

根据其组成可以判断，网架结构及双层网壳结构的节点允许采用铰接或刚接形式，而单层网壳结构中，杆件之间的节点只允许采用刚接，否则将使单层网壳形成机构。

空间铰接杆系的一个节点有三个自由度，在网架为几何不变的前提下，可用下式判断整个结构的超静定次数。

W=3J-B-S (1) J——网架的节点数B——网架的杆件数S——支座约束数假设某双层正交正放网架上弦的网格数为N×N，下弦网格数为(N-1)×(N-1),则节点数为2N2+2N+1,网架杆件数为8N2，W=-2N2+6N+3-S。

对于大跨结构，一般情况下N较大，设N=10,且上弦点支承,约束数为S=4N，则W=-177.超静定次数为177.可见，网架和双层铰节点网壳结构的冗余度较大，具有较高的安全储备。

大跨空间结构小论文《网架和网壳结构的异同点分析》姓名：学号：专业：土木工程网架与网壳结构异同点分析摘要：空间结构以轻巧的外形及合理的受力受到了广泛运用，本文对两种主要的空间结构——网架结构与网壳结构作了一些简单的比较，罗列了一些异同点，加深对网架与网壳结构的认识，希望对网架与网壳的研究、分析与设计有所帮助。

关键字：网架网壳异同点为了满足社会生活和居住环境的需要，人们向建筑物提出更高要求，需要足够的跨度来达到更大的覆盖空间的目的，而像网架和网壳这种空间结构就应运而生。

所谓空间结构是指建筑结构的形状具有三维空间形状，在荷载作用下具有三维受力特性、呈立体工作状态的结构。

本文旨在探讨网架和网壳的异同点，但是因为他们的有些特性的界线不是很明显，故只能粗中有细地进行分析。

首先讨论它们的相同或类似的部分。

1、网架和网壳隶属体系相同。

它们同属于刚性空间结构体系，一般是由钢杆件按一定规律组成的网格状高次超静定空间杆系结构，具有很好刚度的结构体系。

2、具有一些相似的优缺点。

（1）结构组成灵活多样但又有高度的规律性，便于采用，并适用各种建筑方面的要求。

（2）节点连接简单可靠，加工制作机械化程度高，并已全部工厂化。

（3）用料经济，受力合理，能用较少的材料跨越较大的跨度，节约钢材。

（4）分析计算成熟，已采用计算机辅助设计，大大缩短了设计周期。

（6）适应建筑工业化、商品化的要求。

（7）节点用钢量较大，加工制作费用仍较平面桁架为高。

（8）是汇交于节点上的杆件数量较多，制作安装较平面结构复杂.3、结构形式均多种多样。

网架结构按结构组成分，有双层和三层网架；按支撑条件，可分为周边支撑、点支撑、三边支撑和两边支撑、周边支撑与点支撑相结合的混合支撑等；按网格组成主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。

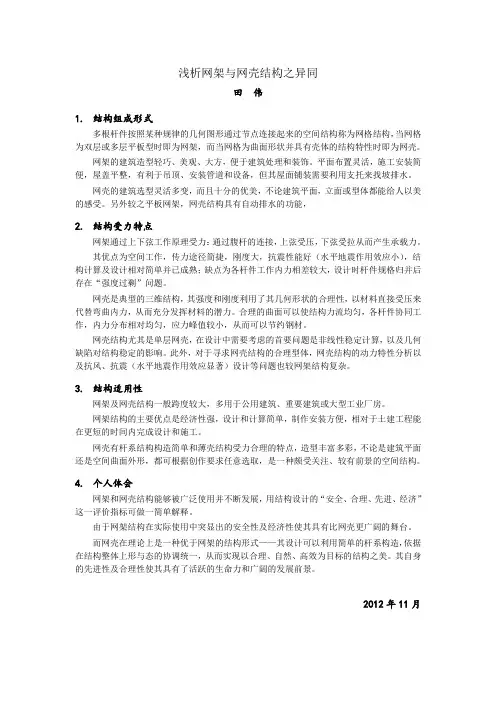

浅析网架与网壳结构之异同田伟1.结构组成形式多根杆件按照某种规律的几何图形通过节点连接起来的空间结构称为网格结构，当网格为双层或多层平板型时即为网架，而当网格为曲面形状并具有壳体的结构特性时即为网壳。

网架的建筑造型轻巧、美观、大方，便于建筑处理和装饰。

平面布置灵活，施工安装简便，屋盖平整，有利于吊顶、安装管道和设备，但其屋面铺装需要利用支托来找坡排水。

网壳的建筑选型灵活多变，而且十分的优美，不论建筑平面，立面或型体都能给人以美的感受。

另外较之平板网架，网壳结构具有自动排水的功能，2.结构受力特点网架通过上下弦工作原理受力：通过腹杆的连接，上弦受压，下弦受拉从而产生承载力。

其优点为空间工作，传力途径简捷，刚度大，抗震性能好（水平地震作用效应小），结构计算及设计相对简单并已成熟；缺点为各杆件工作内力相差较大，设计时杆件规格归并后存在“强度过剩”问题。

网壳是典型的三维结构，其强度和刚度利用了其几何形状的合理性，以材料直接受压来代替弯曲内力，从而充分发挥材料的潜力。

合理的曲面可以使结构力流均匀，各杆件协同工作，内力分布相对均匀，应力峰值较小，从而可以节约钢材。

网壳结构尤其是单层网壳，在设计中需要考虑的首要问题是非线性稳定计算，以及几何缺陷对结构稳定的影响。

此外，对于寻求网壳结构的合理型体，网壳结构的动力特性分析以及抗风、抗震（水平地震作用效应显著）设计等问题也较网架结构复杂。

3.结构适用性网架及网壳结构一般跨度较大，多用于公用建筑、重要建筑或大型工业厂房。

网架结构的主要优点是经济性强，设计和计算简单，制作安装方便，相对于土建工程能在更短的时间内完成设计和施工。

网壳有杆系结构构造简单和薄壳结构受力合理的特点，造型丰富多彩，不论是建筑平面还是空间曲面外形，都可根据创作要求任意选取，是一种颇受关注、较有前景的空间结构。

4.个人体会网架和网壳结构能够被广泛使用并不断发展，用结构设计的“安全、合理、先进、经济”这一评价指标可做一简单解释。

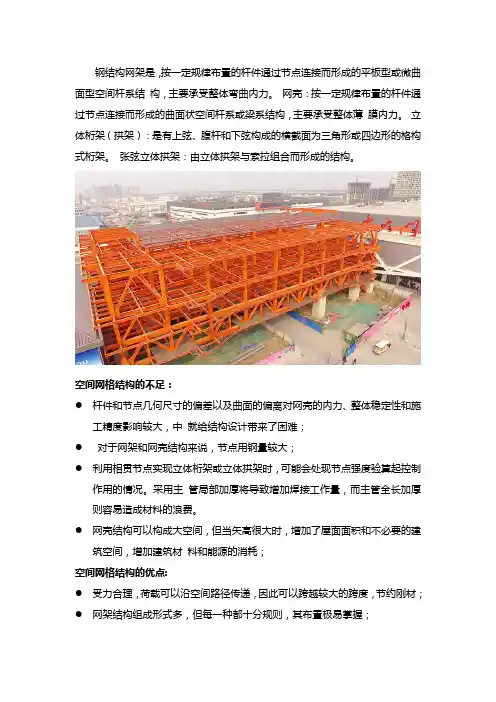

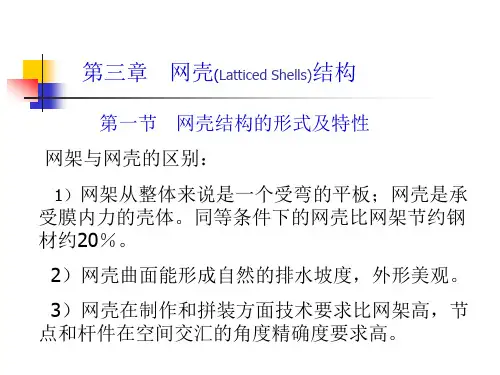

钢结构网架是，按一定规律布置的杆件通过节点连接而形成的平板型或微曲面型空间杆系结构，主要承受整体弯曲内力。

网壳：按一定规律布置的杆件通过节点连接而形成的曲面状空间杆系或梁系结构，主要承受整体薄膜内力。

立体桁架（拱架）：是有上弦、腹杆和下弦构成的横截面为三角形或四边形的格构式桁架。

张弦立体拱架：由立体拱架与索拉组合而形成的结构。

空间网格结构的不足：●杆件和节点几何尺寸的偏差以及曲面的偏离对网壳的内力、整体稳定性和施工精度影响较大，中就给结构设计带来了困难；●对于网架和网壳结构来说，节点用钢量较大；●利用相贯节点实现立体桁架或立体拱架时，可能会处现节点强度验算起控制作用的情况。

采用主管局部加厚将导致增加焊接工作量，而主管全长加厚则容易造成材料的浪费。

●网壳结构可以构成大空间，但当矢高很大时，增加了屋面面积和不必要的建筑空间，增加建筑材料和能源的消耗；空间网格结构的优点:●受力合理，荷载可以沿空间路径传递，因此可以跨越较大的跨度，节约刚材；●网架结构组成形式多，但每一种都十分规则，其布置极易掌握；●结构组成灵活多样但又有高度的规律性，便于采集，适合各种各样建筑方面的要求；●节点连接简便可靠；●适应建筑工业化、商品化的要求；●分析计算成熟已采用计算机辅助设计；●加工制作机械化程度高，并已全部工厂化；●用料经济，能用较少的材料开业较大的跨度；以上就是郑州盛天钢结构工程有限公司为大家介绍的相关内容，希望对您有帮助,/手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。

真的，我平时对你也不错吧，你可不能让我干等着呀。

”她回：“那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。

”半个小时后，她问：“你在哪里开房？”“欢乐斗地主，电信一区，12号房间，不见不散哦。
