YZRDW系列建筑机械起重用塔吊用涡流制动双速三相异步电动机YZRDW series eddy current braking double-speed three-phase asynchronous motor for lifting of construction machine and tower crane一产品概述1 YZRDW(YZRSW)系列起重用涡流制动绕线转子双速三相异步电动机(以下简称电动机)是我厂为塔式起重机的起升机构配套而开发的新型电动机。

这种电动机具有恒功率调速特性，定子采用单绕组变极绕组，六根引出线；转子采用一套复合线圈绕组。

低速极（8极）设计可通过三个滑环外串阻抗,高速极（4极）转子绕组内部已接成回路,可自动呈现高阻抗，此时相当鼠笼电机运行。

由于在两种极数下转子都具有较高的阻抗，故既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。

这种电动机具有起动平稳、变极切换电流小、机械冲击小、结构简单、使用方便等特点。

2 本系列电动机低速运行时,在转子回路中配以适当电阻后,通过改变涡流制动器的励磁电流调整制动力矩,实现起动或制动过程中安全、平稳的无级调速，使起升机构在任意负载情况下升降平稳或准确定位。

3 我厂生产的YZRDW系列电机因其切换电流小，机械冲击小，可靠性高而荣获国家教育部科学技术进步二等奖，获发明专利，专利号为：94117445，并荣获2001年第七届国家知识产权局评选的发明奖金奖。

4 本系列电动机的定、转子绕组及励磁绕组的绝缘等级为F级。

F级适用于环境空气温度不超过40℃的一般场所。

5 本系列电动机在海拔不超过1000m，冷却介质温度不超过40℃时能保证正常运行。

6 同中心高的电动机配同一种涡流制动器。

7 额定电压为380V，额定频率为50HZ。

涡流制动器的励磁绕组电流为直流，绕组励磁电压不超过80V。

一General to the product1. YZRDW（YZRSW）series eddy current braking double-speed three-phase asynchronous motor for lifting (hereinafter called as motor in short) is a new type motor developed as the complete set of the lifting unit of the tower crane by this works.2. When this series motor runs with low speed, after the proper resistance is provided to the rotor loop, change the exciting current of the eddy-current brake so as to adjust the torque and then realize the safe and balanced stepless speed adjustment in the starting or braking process, in this way, the lifting unit can be lifted in a balanced form or positioned accurately with random load.3. YZRDW series motor from this works was awarded invention patent due to small switching current, small mechanical shock and high reliability and the patent No. is 94117445; furthermore, it was funded by national scientific and technical innovation fund and was awarded the second prize of the scientific and technical achievements in Hubei; it was ranked as the National Torch Program Item.4. The insulation level of the stator winding, rotor winding and exciting winding of this series of motor is Level F, which is suitable for the common places where the environmental air temperature does not exceed 40℃.5. This series of motor can run normally when the elevation does not exceed 100m and the temperature of the cooling medium does not exceed 40℃.6. the motor with the same height of center shall be provided with the same eddy-current brake.7. The rated voltage is 380V, the rated frequency is 50HZ, the exciting winding current of the eddy-current brake is DC, which shall not exceed 80V.8 YZRDW系列电动机用于有腐蚀性气体和湿热带环境时或有特殊要求时，须向我厂申明，协商解决。

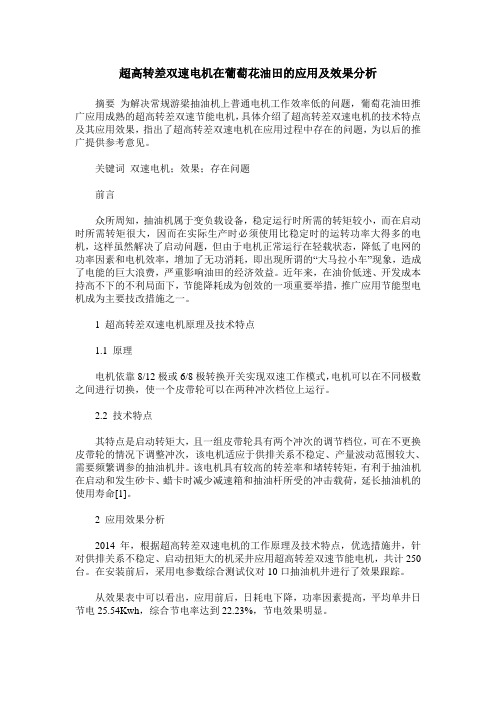

超高转差双速电机在葡萄花油田的应用及效果分析摘要为解决常规游梁抽油机上普通电机工作效率低的问题，葡萄花油田推广应用成熟的超高转差双速节能电机，具体介绍了超高转差双速电机的技术特点及其应用效果，指出了超高转差双速电机在应用过程中存在的问题，为以后的推广提供参考意见。

关键词双速电机；效果；存在问题前言众所周知，抽油机属于变负载设备，稳定运行时所需的转矩较小，而在启动时所需转矩很大，因而在实际生产时必须使用比稳定时的运转功率大得多的电机，这样虽然解决了启动问题，但由于电机正常运行在轻载状态，降低了电网的功率因素和电机效率，增加了无功消耗，即出现所谓的“大马拉小车”现象，造成了电能的巨大浪费，严重影响油田的经济效益。

近年来，在油价低迷、开发成本持高不下的不利局面下，节能降耗成为创效的一项重要举措，推广应用节能型电机成为主要技改措施之一。

1 超高转差双速电机原理及技术特点1.1 原理电机依靠8/12极或6/8极转换开关实现双速工作模式，电机可以在不同极数之间进行切换，使一个皮带轮可以在两种冲次档位上运行。

2.2 技术特点其特点是启动转矩大，且一组皮带轮具有两个冲次的调节档位，可在不更换皮带轮的情况下调整冲次，该电机适应于供排关系不稳定、产量波动范围较大、需要频繁调参的抽油机井。

该电机具有较高的转差率和堵转转矩，有利于抽油机在启动和发生砂卡、蜡卡时减少减速箱和抽油杆所受的冲击载荷，延长抽油机的使用寿命[1]。

2 应用效果分析2014年，根据超高转差双速电机的工作原理及技术特点，优选措施井，针对供排关系不稳定、启动扭矩大的机采井应用超高转差双速节能电机，共计250台。

在安装前后，采用电参数综合测试仪对10口抽油机井进行了效果跟踪。

从效果表中可以看出，应用前后，日耗电下降，功率因素提高，平均单井日节电25.54Kwh，综合节电率达到22.23%，节电效果明显。

3 效益分析平均单井日节电为25.54Kwh，10台超高转差双速电机预计年可节电8.939×104Kwh，年节约费用5.7万元。

高转差率三相异步电动机技术条件下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高转差率三相异步电动机技术条件1. 引言在工业和商业应用中，高转差率三相异步电动机是一种关键的动力设备。

抽油机为何要配备高转差率电机？异步电动机所谓异步，是指定子旋转磁场转速和转子转速不同。

定子绕组通入三相交流电，产生旋转磁场，旋转磁场切割转子导体，产生感应电动势，感应电动势在导体内产生电流，转子电流与定子磁场相互作用产生电磁力，带动转子旋转，这个旋转的方向与定子的旋转磁场的方向一致。

无外力影响的情况下，转子旋转的速度低于定子磁场旋转的速度。

定子磁场旋转的速度与转子旋转的速度之差与定子磁场的旋转速度之百分比，就是转差率。

定子旋转磁场的转速和电网频率严格对应，称为同步转速。

n=60f/p ,其中f为电网频率，p为电机磁极对数。

所以，转差率就是定子旋转磁场转速与转子转速之差再除以定子旋转磁场转速（同步转速），一般采用百分比表示。

对于异步电机，电机学没有像直流机那样利用理想空载转速和转速降来表达转速，转速的刻化是借助同步转速和转差率。

作为电动机的一种，异步电动机转速，事实上同样是由理想空载转速和转速降构成，这是由电动机机械特性的普遍规律所决定的，也是电动机转速的普遍表达形式。

对于同一极数的电动机，转差率越大，说明电机相对于同步转速的差别也大，即转速越低。

什么是高转差率电动机？高转差率电动机是指通过改变转子槽形和导条材料提高电机转差率，增加转子电阻，从而使之具有堵转转矩较大，堵转电流较小，转差率较高和机械特性软等特点。

这样，它在拖动冲击性负载时，电机的转速下降较多，因而能使被拖动设备的飞轮放出所储存的功能。

高转差率电机适合于传动飞轮转矩较大和不均匀冲击负载，以及反转次数多的工作场合。

例如锤击机、剪刀机、冲压机和锻压机等机械设备。

目前在节能产品领域，高转差率电动机最大的应用是油田的抽油机系统。

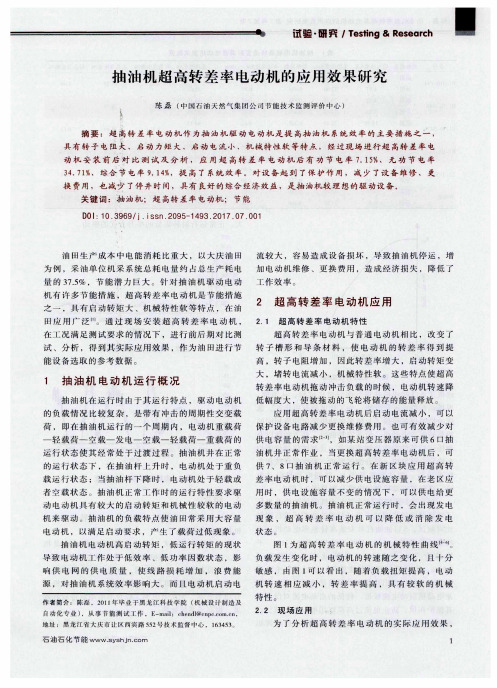

高转差率电机在抽油机行业的应用由于抽油机运行有着特殊要求，故所匹配的拖动装置必须同时满足三个最大的要求，即最大冲程，最大冲次，最大允许挂重。

另外，还须具有足够的堵转转矩，以克服抽油机启动时严重的静态不平衡。

因此，往往抽油机在设计时确定的安装容量裕度较大。

Yh高转差率三相异步电动机是一种特殊类型的电动机，主要用于需要高转差率应用场合。

它具有以下特点：
1. 结构特点：Yh高转差率电动机通常采用双鼠笼转子结构，这种结构能够提高电动机的启动转矩和过载能力，同时降低噪音和振动。

此外，电动机的转子采用较薄的转子铁芯，以减小转子惯量，提高电动机的动态性能。

2. 启动性能：由于高转差率电动机具有较好的启动性能，因此在启动时能够更好地适应负载的变化，提高系统的稳定性。

此外，电动机的启动电流较小，不会对电网造成较大的冲击。

3. 运行效率：高转差率电动机在运行过程中的效率较高，能够节省能源，降低运行成本。

这主要是因为电动机的转子结构能够提高转差率，降低了电动机的损耗。

4. 适用场合：Yh高转差率异步电动机适用于需要高转差率、高启动性能和高效运行的应用场合，例如纺织机械、轻工机械、印刷机械和化工设备等。

在使用Yh高转差率三相异步电动机时，需要注意以下几点：
1. 维护保养：高转差率电动机需要定期进行维护保养，如更换润滑油、检查轴承磨损情况等，以确保电动机的正常运行。

2. 电源电压波动：电动机的运行受到电源电压波动的影响，因此需要确保电源电压稳定，以保证电动机的正常运行。

3. 负载变化：在负载变化较大的应用场合，需要合理调整电动机的转速和功率因数，以避免过载和欠载的情况发生。

总之，Yh高转差率三相异步电动机具有较好的启动性能、运行效率和适用性，适用于需要高转差率、高启动性能和高效运行的应用场合。

在使用过程中需要注意维护保养、电源电压波动和负载变化等问题。
