天车道轨施工方案设计

桥式起重机安装施工组织设计河南新科(全名)编制：审核：批准：一、工程概况 (4)二、编制依据 (4)三、施工方案及施工部署 (5)四、设备、材料质量保证 (16)五、施工进度计划及保证措施 (16)六、平面布置图 (22)七、安全保证措施 (23)八、文明施工措施 (27)1、现场情况20 万吨/年功能性、差别化短纤维粘胶项目维修一区厂房内为方便设备安装、材料加工和检修，设置四台起重机，为电动双钩双梁桥式起重机，主要由桥架(装有大车运行机构)、小车(装有小车运行机构和起升机构)、电器设备三大部份组成，每台起重机总重约 t。

为了安全、顺利、规范的完成此桥式起重机安装工作，特编制此方案。

根据现场实际情况，大车地面组对完毕整体吊装，小车另行吊装。

2、参预该项目的单位名称建设单位：唐山三友远达纤维公司监理单位：重庆川维石化工程有限责任公司设计单位：施工单位：供货单位：3、安全目标：安全事故为 0 事故。

1、《电气装置安装工程起重机电气装置施工及验收规范》 GB 50256—2022；2、《起重设备安装工程施工及验收规范》 GB 50278—2022；3、《起重机械试验规范和程序》4、《起重机械安全规程》5、《桥式和门式起重机创造及轨道安装公差 》6、《通用桥(门)式起重机安装工艺》7、桥式起重机安装使用说明书；1、该项目主要施工方案1)、桥式起重机安装方案1.1 吊车梁的验收GB 5905—2022；GB 6067—2022；GB 10183—2005；QJ/SH1325.23.02-20041.1.1 吊车梁不得下挠。

测量吊车梁中心线， 每根柱子处测一点 (放线时每隔 2m 测一个点) 。

吊车梁的水平度，用水准仪测量，每根柱子测一个点。

跨距测量用钢卷尺测量。

质量要求见 表 1.1-1；表 1.1-1 吊车梁质量标准1.1.2 测量两吊车梁中心线间的距离，允许偏差不大于 15mm ；1.1.3 吊车梁应在轨道中心的一边 70mm 处，按吊车梁纵向位置每隔 2m 打一点，然后弹上墨线，作为安装轨道线找正用的基准线。

机修车间天车施工方案一、工程概述本工程是针对机修车间进行天车施工，以满足日常机械设备的安装、拆卸和维修保养等需要。

施工范围包括安装主梁、支架、钢丝绳、电气及控制系统等，旨在提高工作效率和操作安全性。

二、施工方案1.方案选择本工程采用单梁独立支架式天车方案，主要考虑到机修车间的空间限制以及设备的使用需求。

施工时需要注意设计合理的支架布置和主梁的安装方式。

2.设计与制作（1）依据机修车间的工作环境和需求，制定天车参数和负荷计算。

重点考虑承载力、跨度、起升高度等因素，确保天车的安全和可靠性。

（2）设计支架布置和主梁安装方案。

保证天车的运行平稳和安全，减小对机修车间空间的占用。

（3）制作天车所需的钢材支架和主梁。

保证材料质量，严格按照设计规范进行制作。

3.现场施工（1）施工前应制定详细的施工方案，包括施工计划、安全预警措施和施工队伍的组织管理。

（2）现场施工应按照先支架后主梁的顺序进行。

先完成支架的搭建和固定，确保支架的稳定性和刚度。

（3）在主梁安装过程中，需要注意对主梁的精确定位和固定。

使用专业设备进行安装，并进行详细的检查和测试。

（4）电气及控制系统的安装也是施工的关键环节。

按照相关标准要求进行安装和接线，确保电气设备的正常运行。

4.检测和验收（1）在施工完成后，需要进行天车的负载试验。

按照设计要求进行载荷检测，检查天车的运行状态和稳定性。

（2）对安装完成的天车进行全面的功能检测，包括起升、行走、转弯等功能的正常性和安全性。

（3）进行系统验收，确保天车满足相关标准和要求。

验收标准应与设计要求相符，且天车各项性能正常稳定。

5.注意事项（1）施工过程中，工人应佩戴必要的个人防护装备，确保施工安全。

（2）天车施工涉及到高空操作，需要在列车运行期间，设置必要的安全防护措施，如安全网、防护栏等。

（3）施工涉及到重物起吊，必须使用合适的吊装设备，严禁人工起吊。

（4）天车的操作应由经过培训的专业人员进行，并遵守相关的操作规程和标准。

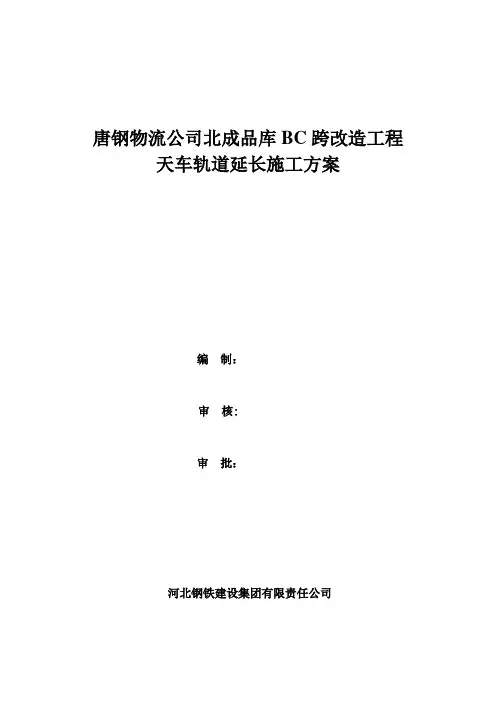

唐钢物流公司北成品库BC跨改造工程天车轨道延长施工方案编制：审核:审批：河北钢铁建设集团有限责任公司一、工程概况:唐钢物流公司根据生产需要。

拟将北成品库的平整分卷原料库厂房中,天车轨道全部贯通，便于成品的运输.具体内容是：根据改造工程改造平面布置图显示,平整分卷原料库位于成品库的BC跨,需将天车轨道从错误!轴延长到错误!轴，并将车档的位置由错误!轴移至错误!轴或甲方指定的位置。

此改造项目由我河北钢建公司承担。

二、施工前的准备：2。

1熟悉施工图，到甲方实地了解现有天车轨道安装情况和需要延长轨道的安装条件。

2.2根据了解到的情况，确定需用的吊车和施工方案。

2.3准备所需的铁轨及附件,准备其他所需施工材料及各种施工工具。

三、施工方法:3。

1首先彻底清除错误!轴到错误!轴之间的吊车梁上的杂物,修整上平面.3。

2轨道安装高度约20米.25t吊车分别站在○，28轴或错误!轴吊车梁的下方，将新安装轨道吊到吊车梁上面.3。

3以现有天车轨道两端的中心为基准，对新轨道进行找平找正。

3。

4按照要求对轨道端头进行焊接.3.5按照甲方要求的位置安装车档。

四、施工安全技术措施4。

1 所有参加施工人员,要穿戴好劳保用品，不戴安全帽不准进入现场。

4。

2 设置专职安全人员，负责监督管理现场安全工作.4。

3 各工种施工人员,必须熟悉本工种安全技术操作规程,特殊工种持证上岗。

各种工、机具使用前要认真检查确认。

4。

4 起重吊装时,要有专业技术工种负责指挥，严禁违章指挥和违章操作.4。

5 氧气瓶和乙炔瓶及施工动火地点之间的距离应大于10 m.4.6 电焊机等电器设备接线符合要求,小型工具要配备触电保护器,照明线的架设与使用应符合要求。

4。

7 由坠落危险的作业必须使用安全带，坑、孔、沟池旁作业要设置围栏或安全网.4。

9 认真执行唐钢厂的各项安全规定和厂规。

下面总结范文为赠送的资料不需要的朋友,下载后可以编辑删除!祝各位朋友生活愉快！员工年终工作总结【范文一】201x年就快结束,回首201x年的工作,有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅,时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近.可以说,201x年是公司推进行业改革、拓展市场、持续发展的关键年。

天轨施工方案1. 引言天轨，又称空中轨道系统，是一种高效、安全的城市交通方式。

它由一系列的支架和轨道构成，悬挂在城市地区上空，无需占用地面空间，能够缓解交通拥堵问题。

本文将介绍天轨的施工方案，详细说明施工过程和注意事项。

2. 施工准备在进行天轨施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 施工设计施工前需要对天轨的设计进行全面评估，确保其结构和功能满足相关标准和要求。

同时，还需要进行详细的施工图纸设计和计算，以确定支架的位置和布局，轨道的形状和大小等。

2.2 施工材料为了保证天轨的质量和稳定性，需要选用高强度、耐腐蚀的材料进行施工。

常用的材料包括钢材、混凝土、复合材料等，需要根据具体的设计要求选择合适的材料。

2.3 施工设备天轨的施工需要使用各种专业设备和工具，包括起重机、打孔机、焊接设备等。

需要提前准备好这些设备，并确保其技术性能符合要求。

2.4 施工人员施工过程需要具备相关技术和经验的人员进行操作，包括设计师、工程师、施工队伍等。

需要根据具体的施工规模和要求招募和配备适当的人员。

3. 施工步骤天轨的施工通常包括以下几个步骤：3.1 地面准备首先需要对施工地面进行清理和平整，确保施工基础的牢固和平整度。

如果有必要，还需要进行地质勘探和土壤测试，以确定地下情况是否适宜施工。

3.2 支架安装在地面准备完成之后，需要根据设计的支架布局和位置，进行支架的安装。

支架的安装需要考虑各种因素，例如地形、风力、荷载等，并按照设计要求进行固定和连接。

3.3 轨道铺设支架安装完成后，需要进行轨道的铺设。

轨道的铺设需要考虑轨道的形状和尺寸，以及连接方式和固定方式。

需要确保轨道的平直和水平度符合要求。

3.4 系统测试轨道铺设完成后，需要进行天轨系统的测试。

测试内容包括架设支架的稳定性、轨道的平整度、连接件的牢固性等。

可以使用一些专业设备进行测试，并根据测试结果进行必要的调整和修正。

3.5 完善设施系统测试通过后，可以进一步完善天轨的设施。

天车轨道安装施工方案一、引言天车轨道是工业设备中常见的一种装配设备，广泛用于货物搬运和物流运输。

天车轨道的正确安装施工对于保证设备的正常运行和安全使用至关重要。

本文档旨在提供一份针对天车轨道安装施工的方案，以确保施工过程的有效性和安全性。

二、施工方案1. 确定安装位置在天车轨道安装施工前，首先需要根据实际情况确定安装位置。

考虑以下几个因素：•设备的使用需求：根据需要确定天车轨道的安装位置，以满足货物搬运和物流运输的要求。

•地面条件：确保天车轨道安装的地面平整、坚固且无障碍物，以确保设备的正常运行。

•实际空间：根据工作现场的实际空间大小和天车轨道尺寸，确定合适的安装位置。

2. 准备安装材料和工具在施工前，需要准备以下材料和工具：•天车轨道：根据实际需要购买天车轨道，并确保其符合国家标准和规范。

•固定螺栓和螺母：确保选择高强度的固定螺栓和螺母，以保证安装的牢固性。

•钢丝绳和吊具：用于天车轨道的悬挂和固定。

•扳手、螺丝刀、电钻等基本工具：用于施工过程中的安装和固定。

3. 安装天车轨道根据安装位置和天车轨道的尺寸，按照以下步骤进行安装：1.清理施工现场：将安装位置的地面清理干净，确保无杂物和障碍物。

2.定位安装位置：根据实际需求在地面上标出天车轨道安装的位置。

3.钻孔固定：使用电钻在地面上钻孔，并根据天车轨道的尺寸和孔距进行固定孔的打洞。

4.安装固定螺栓：将固定螺栓插入钻好的孔中，并用扳手拧紧。

5.安装天车轨道：将天车轨道放置在固定螺栓上，并使用扳手和螺丝刀固定在位。

6.测量校准：使用水平仪和测量工具对安装的天车轨道进行水平和垂直校准，确保安装的精度和稳定性。

7.固定天车轨道：使用钢丝绳和吊具将天车轨道固定在固定螺栓上，并进行最后的紧固。

4. 施工安全注意事项在天车轨道安装施工过程中，需要注意以下安全事项：•施工人员需佩戴安全帽和工作服，使用合适的工具和设备。

•在安装天车轨道时，避免高处作业，注意防止人员坠落事故。

行车施工方案某厂房新增32/5t桥式起重机3台、S=28.5m，10t桥式起重机2台、S=28.5m，16/3t桥式起重机1台、S=28.5m，5t桥式起重机1台、S=22.5m。

轨道安装总长1896m，安全滑触线共948m。

一.轨道安装1.安装前的准备工作1.1利用吊车梁本身螺栓孔固定临时立柱,在立柱之间拉钢索作为安全护栏。

1.2检查轨道质量。

用全长拉线或局部用钢板尺靠量的方法，查明弯曲所在部位，然后用轨道调直工具，或千斤顶调直架进行调直。

1.2检查轨道梁●用经纬仪测量，每根柱子处测量一点，放线每2-3米测一点。

●吊车梁的水平用水平仪测，每根柱子处测量一点。

●跨距测量用钢卷尺，弹簧秤测量。

2.混凝土梁上安装轨道、找平层的处理工作。

混凝土粱上找平层施工时，要在吊车粱上每隔2.4—3米设置一个控制混凝土找平层顶面标高的基准点，用仪器测量调整好基准点顶面标，定出找平层顶面标高基准线，然后安装侧摸板，消除吊车梁顶面和螺栓孔内的杂物，并将螺拴孔口堵住，洒水润湿后即可浇捣混凝土。

找平层顶面必须找平压光，不得有石子外露和凹凸不平现象，也不允许再在表面另铺水泥浆的方法抹平。

混凝土找平层要搞好养护。

当混凝土试块达到70％设计强度后，即可进行轨遣安装工作。

3.轨道安装方法3.1放线吊车梁放线，用经纬仪在轨道中心的一边约40—80毫米处，按吊车梁的纵向位置每隔2—3米打一点，再弹上线，作为安装轨道找正用的基准线。

3.2轨道起吊就位把调直好的轨道吊到吊车梁上，其吊装方法是利用屋架作起重固定点，栓紧超重滑轮进起吊作业。

这种方法可以根据钢轨长度，在钢屋架靠近柱子处栓上两个绑扎起重滑轮，在钢轨上均匀绑扎两个吊点，然后用卷扬机或绞磨起吊。

轨道摆放位置是取与吊车梁的平行方向，分布放置。

就位时要在底面用20毫米左右木板垫起来，以便放置钢垫板和防震垫片。

3.3轨道找正、定位、紧固当轨道安装所需的一切料具，如螺拴，垫圈、压扳等起吊至吊车梁上之后，开始对轨道进行组对工作。

八、施工方案及技术措施（一）总体施工思路本工程属维修改造工程，天车轨道拆除改造。

施工区域场地狭窄，吊装时安全措施必须到位。

为了确保生产正常进行和轨道安装、调整质量，本工程轨道更换、维修采用由车间一端向另一端推进（具体从哪一端开始，与生产单位协商确定），边拆除旧轨道边安装恢复新轨道。

（二）确保安全的技术组织措施1、现场安全管理措施（1）施工人员进入施工现场必须穿戴好劳动保护用品，进入施工地前对作业区安全环境进行辨识，消除隐患后方可施工作业。

（2）高空作业人员必须挂好安全带，安全带做到高挂低用，穿防滑鞋。

（3）施工区域下方拉挂红白警示旗，禁止无关人员进入危险的施工区域。

（4）动火前清理动火区域的易燃物品、准备灭火器，设动火监护人防止发生火灾，氧气瓶、乙炔瓶相距5米以上，与明火相距10米以上。

（5）吊装前，必须把起重用的索具、卡扣等进行彻底检查，不符合安全规范要求的或性能不能满足吊装要求的不得使用。

（6）施工前对所有施工人员进行书面和口头安全交底，施工人员应树立安全第一的思想。

（7）施工过程中使用的辅助材料，用完后应及时收回。

所有的拆箱板料应及时清运走，现场应作到工完、料净、场地清，搞好文明施工。

2、施工技术措施（1）轨道吊装时，上面人员须站在轨道两端，摆放在吊车梁中间位置，不允许轨道伸出吊车梁或放在吊车梁边缘。

（2）若轨道梁上没有走道板，施工前须在轨道一侧搭设脚架，脚手架防护栏杆高于1m。

（3）轨道全长范围内拉设用于拴挂安全带的安全绳，安全绳采用Φ5mm的钢丝绳。

（4）拆除前做好对天车滑触线的防护，以免挂碰损伤滑触线。

临时用电机具必须有漏电保护器。

（5）利用手拉葫芦吊装起吊时，侧拉力不宜过大，起吊不宜过猛。

起重作业时注意保护周围设备、设施，防止误碰伤其它设备。

葫芦升降速度要均匀，吊点布置要合理，起吊葫芦吨位的选择宜大不宜小，吊物下方不得站人。

（6）起重吊装时必须由专人指挥，且信号必须准确及时。

（7）起重吊装时吊装范围内必须设专人监护，非施工人员不得擅自入内。

一、工程概况本项目为XX工厂天车轨道安装工程，工程地点位于XX工厂生产车间。

本工程涉及天车轨道的安装、调试及验收工作。

为确保工程顺利进行，特制定本专项方案。

二、工程目标1. 按照国家相关标准和规范要求，确保天车轨道安装质量，达到设计要求。

2. 确保工程安全、文明施工，避免发生安全事故。

3. 按时完成工程任务，满足工厂生产需求。

三、施工准备1. 人员准备：组织一支具备相关专业知识和技能的施工队伍，包括施工负责人、技术员、施工人员等。

2. 材料准备：按照设计要求，采购合格的天车轨道、固定件、焊条等材料。

3. 工具准备：准备经纬仪、钢卷尺、水平仪、塞尺等测量工具，以及焊接设备、吊装设备等。

4. 施工方案编制：根据工程实际情况，编制详细的施工方案，明确施工工艺、质量标准、安全措施等。

四、施工工艺1. 施工测量：根据设计图纸，利用经纬仪、钢卷尺等工具，对轨道梁进行复测验收，确保轨道梁安装精度。

2. 轨道梁安装：根据复测结果，进行轨道梁的安装，确保轨道梁中心线与设计要求相符。

3. 轨道安装：按照轨道梁中心线，放出轨道安装基准线，确保轨道安装的直线度和水平度。

4. 轨道固定：根据图纸要求，选用焊接型轨道固定件，底座、压板及调整板为Q235或Q345钢铸件，螺栓为8.8级；固定件底座与吊车梁焊接，焊条型号选用与连接件材质相适应。

5. 轨道吊装：根据吊装环境、地点、重量选用汽吊进行到场吊装，卸车时垫以枕木，使轨道立放，避免存放变形。

6. 轨道调整：根据轨道安装情况，对轨道进行调整，确保轨道安装精度。

五、质量标准1. 轨道安装的直线度和水平度应符合设计要求。

2. 轨道固定件的焊接质量应符合三级焊缝外观质量标准。

3. 轨道接头处的偏差应符合相关规范要求。

4. 轨道安装完成后，应进行试运行，确保天车运行平稳、安全。

六、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工过程中，严格执行操作规程，确保施工质量。
