微机实验操作步骤

  • 格式：doc
  • 大小：3.54 MB
  • 文档页数：4

微机实验操作步骤
1．检查实验箱串口是否和计算机串口COM1(有的计算机有两个COM口，请注意识别)相连，连接是否紧密，如果连接不紧密，请先关闭实验箱电源，如果已经检查无误，进入步骤2。

2．关闭实验箱电源，按照实验指导书的连线说明把连线连接好(连线前请先看清楚实验箱区域布局图)，把线连接完毕后，再打开实验箱电源（主电源位于实验箱箱体右侧，电路板上的电源控制模块位于电路板右上角。

），进入步骤3（注意：实验箱电源处于打开状态时，不能做接线或者拆线动作！）。

3．实验箱通电后，箱上中部下方的液晶屏出现两排方形黑色框框，表明实验箱没有启动，这时需要按实验箱的按钮S01(该按钮位于液晶屏上方文字“中断模块”的上方,如下图)，按下不放若干秒后松开，松开稍等，液晶屏会有英文提示出现，表明实验箱开始初始化，如果液晶屏没有变化，重复按S01,直到液晶屏出现英文提示后进入步骤4。

4．等待液晶屏显示提示字符串：“NOW COM IS STANDBY!”，然后再打开联机程序“湖北众友”（在没有出现“NOW COM IS STANDBY!”字样的时候，请先关闭联机程序）
5．联机程序启动后，出现以下窗口，直接按确定按钮即可！
6．如果出现以下窗口：
说明以上某一步骤发生错误，这时，应该关闭实验箱电源，同时关闭联机软件，跳回步骤1进行重新操作！如果没有出现以上窗口，程序将进入汇编编程环境，说明硬件连接以及以上步骤都没有问题，可以进行输入汇编语言的工作。

7．在保存汇编程序的时候，应注意文件名不能用中文＆空格，只能用英文、数字以及下划线组成的不超过8个字符的
名字，并且文件的全路径不能含有中文＆空格。

8．文件成功保存后，先执行【编译】、【编译、连接】，【编译、连接、装载】三个步骤。

如图：
9．如果上述的【编译】、【编译、连接】，【编译、连接、装载】三个步骤都没有问题，那么将显示如下窗口：
10．转载成功后，计算机已经把程序装载进实验箱上的芯片了，但程序还没有开始运行，需要按绿色的“全速运行”按钮控制实验箱开始运行程序。

如图：
11．“全速运行”后，如果需要修改程序，可直接修改，“保存后”转步骤8即可！
12．实验完成后，请先关闭实验箱电源再进行拆线！（切记不能带电拆线！）
13．最后，请把线整理好，盖上实验箱盖子，关闭计算机电源再离开，谢谢！
接口技术实验室。

合集下载

微机原理及接口技术实验

微机原理及接口技术实验

微机原理及接口技术实验一、实验目的本实验旨在通过学习微机原理和接口技术，了解和掌握微机系统的基本原理和接口技术的应用，培养学生对微机系统的认识和实践操作能力。

二、实验内容1. 微型计算机系统设计与搭建2. 微机输入输出接口技术应用实验3. 微机总线技术应用实验4. 微机存储器技术应用实验5. 微型计算机中断和DMA技术应用实验三、实验原理1. 微型计算机系统设计与搭建微型计算机主要由中央处理器、存储器、输入输出设备和总线组成。

本实验通过选择适当的芯片、电路连接和控制程序设计，实现一个基本的微型计算机系统。

2. 微机输入输出接口技术应用实验输入输出是微型计算机的重要组成部分，通过实验学习各种输入输出接口的原理和使用方法，并进行实际应用。

3. 微机总线技术应用实验总线是微型计算机各个部件之间传送数据和控制信息的公共通信路径。

通过实验学习总线的分类、结构和时序要求，掌握总线的实际应用。

4. 微机存储器技术应用实验存储器是微型计算机中存储数据和程序的重要设备。

通过实验学习不同类型存储器的原理和应用，掌握存储器的选择和使用。

5. 微型计算机中断和DMA技术应用实验中断和直接存储器访问（DMA）是微型计算机连接外部设备的重要技术。

通过实验学习中断和DMA的工作原理，掌握中断和DMA的应用方法。

四、实验步骤1. 根据实验要求，设计并搭建微型计算机系统；2. 连接输入输出设备，并编写控制程序；3. 进行输入输出接口技术应用实验，如串行通信、并行通信等；4. 进行总线技术应用实验，如总线传输数据测试等；5. 进行存储器技术应用实验，如读写存储器数据等；6. 进行中断和DMA技术应用实验，如中断服务程序编写等；7. 完成相关实验报告并进行总结。

五、实验设备和材料1. 微型计算机实验箱、电源适配器；2. 8051单片机、存储器芯片、输入输出芯片，如74HC164等；3. LED数码管、LCD液晶显示器、键盘、计算器等输入输出设备；4. 可编程芯片编程器、逻辑分析仪等实验设备。

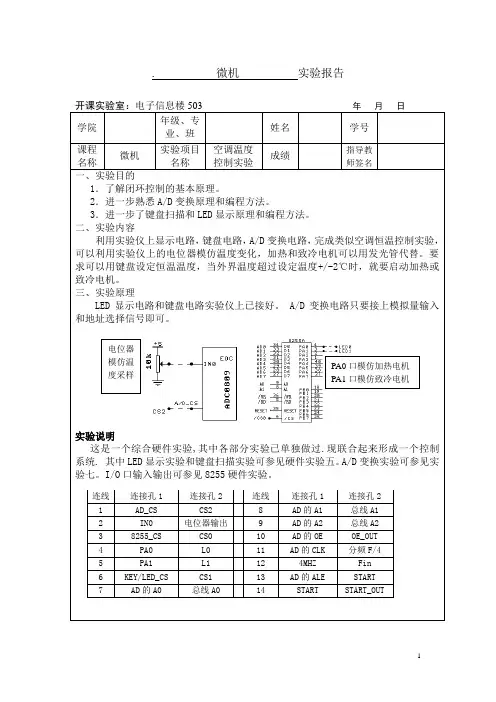

微机实验8(空调温度控制实验)

微机实验8(空调温度控制实验)


11
4
mov a, r2 movx @dptr, a mov r6, #1 call Delay mov a, r2 rr a mov r2, a inc djnz r0 r1, Loop
mov dptr, #OUTBIT mov a, #0 movx @dptr, a ret TestKey: mov mov movx mov movx cpl anl ret KeyTable: db db db db db db GetKey: mov mov mov mov dptr, #OUTBIT P2, dph r0, #Low(IN) r1, #00100000b
mov a, r2 dec a rl a rl a mov r2, a mov mov LoopC: rrc a jc Exit inc r2 djnz r1, LoopC Exit: mov a, r2 mov dptr, #KeyTable movc a, @a+dptr mov r2, a WaitRelease: mov dptr, #OUTBIT clr a movx @dptr, a a, r1 r1, #4
温度控制主程序框图
四、使用仪器、材料 1、电脑 2、伟福编译器 3、伟福实验箱
3
五、实验步骤 (1) 在实验箱断电的情况下连好线。 (2) 输入程序并检查，保存程序。 (3) “编译”程序。 (4) “全速执行”程序。 (5) 记录实验结果及分析。 六、实验原始程序 mode equ 082h PORTA equ 08000h CTL equ 08003h OUTBIT equ 09002h ;数码管位控制口 OUTSEG equ 09004h ;数码管段控制口 IN equ 09001h ;键盘输入口 LEDBuf equ 60h ORG 0000H ljmp Start LEDMAP: db db Delay: mov r7, #0 DelayLoop: djnz r7, DelayLoop djnz r6, DelayLoop ret DisplayLED: mov mov mov Loop: mov mov movx ;数码管显示函数 ;读入数码管段码 ;6 3 学院 年级、专 业、班
微机原理简单程序设计实验流程图

微机原理简单程序设计实验流程图

微机原理简单程序设计实验流程图下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 实验目的：了解微机原理和程序设计的基本概念。

掌握使用汇编语言或高级语言进行程序设计的方法。

微机控制扭转试验机实验方法

微机控制扭转试验机实验方法

微机控制扭转试验机实验方法
微机控制扭转试验机是一种用于测试材料扭转性能的设备，它可以通过微机控制来实现对试验过程的精确控制和数据采集。

在进行扭转试验时，需要按照以下步骤进行操作：
1. 准备试样：根据所需的试验标准，选择合适的试样尺寸和材料，并进行加工和制备。

2. 安装试样：将试样安装在扭转试验机的夹具上，并调整夹具的位置和角度，使试样能够在扭转试验机的转动下保持稳定。

3. 设置试验参数：通过微机控制系统，设置试验参数，包括扭转速度、扭转角度、试验温度等。

4. 开始试验：启动扭转试验机，开始进行试验。

在试验过程中，微机控制系统会自动采集试验数据，并将其显示在屏幕上。

5. 分析试验结果：试验结束后，可以通过微机控制系统对试验数据进行分析和处理，得出试样的扭转性能指标，如扭转强度、扭转模量等。

需要注意的是，在进行扭转试验时，应严格按照试验标准和操作规程进行操作，以确保试验结果的准确性和可靠性。

同时，还应注意试验过程中的安全问题，如试样破裂、夹具松动等情况的处理。

微机控制扭转试验机是一种高精度、高效率的试验设备，可以为材
料研究和工程设计提供重要的参考数据。

在使用时，应注意操作规程和安全事项，以确保试验结果的准确性和可靠性。
