实验1 汇编程序的编写与调试实验

一、实验目的

1. 熟练掌握EMU8086的编写程序，学会用EMU8086调试程序。

2. 深入了解数据在存储器中的存取办法，及堆栈中数据的压入和弹出。

3. 掌握各种寻址办法以及简单指令的执行过程。

二、实验内容

1. 设堆栈指针SP=2000H，AX=300H，BX=5000H

1）编写程序段完成源程序，实现用堆栈操作指令，将AX的内容和BX的内容进行交换

2）编译源程序

3）用单步执行来调试可程序，并记录以下内容。

(1)记录SP变化

(2)SP所指向堆栈单元内容变化

（3）AX,BX的变化

CODE SEGMENT

ASSUME CS:CODE,SS:STACK

START: MOV SP,2000H

MOV AX,300H

MOV BX,5000H

PUSH AX ;AX=_______H, SP=_______ H ,WORD

PTR[0710:_____]=________H

PUSH BX ;AX=_______H, SP=_______ H ,WORD

PTR[0710:______]=________H

POP AX ;AX=_______H, SP=_______ H

POP BX ;AX=_______H, SP=_______ H

MOV AH,4CH

INT 21H

CODE ENDS

END START

2. 设DS=当前段地址，BX=0000H，SI=0002H，存储器偏移地址000H—005H连续单元顺序装入0AH，0BH，0CH，0DH，0EH，0FH。

1）完成源程序

2）编译源程序

3）用单步执行来调试程序，并记录以下内容。

（1） 记录DA1的逻辑地址

（2） 分析每条指令源地址的形成过程,即源操作数有效地址，并前往存储单元查看源操作数的值。

（3） 当条数据传送完毕时，AX中的内容是什么？

程序清单如下：

DATA SEGMENT

DB 0AH,0BH,0CH,0DH,0EH,0FH

DATA ENDS

CODE SEGMENT

ASSUME CS:CODE,DS:DATA

START: MOV AX,DATA

MOV DS,AX

MOV SI,0002

MOV BX,0000H

MOV AX，BX

MOV AX，0004H 源操作数是________

MOV AX，[0004H] 源操作数是________,有效地址为________,AX=______

MOV AX，[BX] 源操作数是________,有效地址为_________,AX=______

MOV AX，0001[BX] 源操作数是________,有效地址为________,AX=______

MOV AX，[BX][SI] 源操作数是________,有效地址为_________,AX=______

MOV AX，0001[BX][SI] 源操作数是______,有效地址为_______,AX=______

HLT

CODE ENDS

END START

3.利用EMU8086编辑下列程序的源程序文件。该程序经过汇编后会产生语法错误，请先排除错误，再连接运行。在调试过程中解决逻辑错误，直到程序能正确运行。

本程序用于输入三个字符，并且依次存入内存中。理解程序分析执行INC AL后，AL的值为多少。试找出输入字符卫浴内存什么地方。即支出BUF内存逻辑地址以及物理地址是多少。

DATA SEGMENT

BUF DB 256 DUP(?)

DATA END

CODE SEGMENT

ASSUME CS:CODE,DS:DATA

START: MOV AX,DATA

MOV DS,AX

MOV BX,BUF

MOV CX,3

L1 MOV AH,9

INT 21H

INC AL; 问每次运行完此语句，AL=？

MOV BX,AL

INC BX

LOOP L1

MOV AH,4CH

INT 21H

CODE END

END START

4. 设AX=0002H，编一个程序段将AX的内容乘以10，要求用移位的方法完成。

程序框图如下：

开始

AX，BX装入操作数2

AX左移两位→AX

AX+BX→AX

AX左移一位→AX

结束

实验2 两个多位十进制数相加的实验

一、实验目的

1. 学习数据传送和算术运算指令的用法。

2. 熟悉在PC机上建立、汇编、连接、调试和运行8088汇编语言程序的过程。

二、实验内容

将两个多位十进制数相加，要求被加数均以ASCII码形式各自顺序存放在以DATA1和DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。附加题要求将加法过程显示与屏幕。

同学可以自己设计程序也可对代码段进行填空以及问答来完成程序。（附加题范例在第二页）

;该程序完成54321+54321＝108642的多位十进制加法运算，和存放与DAT3 DATA SEGMENT DAT1 DB '12345' ;问一个多位十进制数各位是以何种顺序存放于内存的。 DAT2 DB '12345';个位存放于高地址或者为低地址。 DAT3 DB 6 DUP(0) DATA ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA START:MOV AX,DATA MOV DS,AX LEA BX,DAT1 LEA SI,DAT2 LEA DI,DAT3 MOV CX,5 CLC ;为什么要加入这条指令 L1: MOV AL[BX] ADC AL,[SI] ;BYTE PTR[BX]+[SI]+CFAL 例‘1’+‘1’+0= 62HAL __________;填空________________; AL=02H PUSHF ;为什么要加入pushf popf这两条指令 OR AL,30H;为什么要加入这条指令 POPF MOV [DI],AL __________;填空________ __________;填空________ __________ ;填空________ LOOP L1 JNC L2 MOV [DI],31H INC DI hlt CODE ENDS END START

三、程序框图（见下页）

显示被加数和加数

被加数和加数以ASCII码表示的数字串形式转化为由十六进制表示的数字串形式

计数值5送CX

清除最低位进位

执行ADC带进位相加

AAA调整

结果送被加数区

调整偏移量

N

CX-1=0？

Y

十六进制的结果转化为ASCII码表示的数字串

显示结果

结束

附加题

;该程序完成54321+54321＝108642的多位十进制加法运算，和存放与DAT3并显示于屏幕

合集下载

微机实验

微机实验

1

微机接口课程设计

实 验 指 导 书

韩 雁 王建农

2 目 录

课题一 实时监控系统 .......................................................... 3

课题二 电子计价秤 ............................................................ 6

课题三 数字式秒表 ........................................................... 9

课题四 串行通信接口实验 .............................................. 14

课题五 数字钟实验 .......................................................... 19

课题六 十字路口交通灯控制 ......................................... 21

课题七 数字式信号发生器* ............................................ 25

课题八 数字式示波器* .................................................... 26

课题九 I/O接口卡设计与制作* ...................................... 27 3 课题一 实时监控系统

一、目的：

１、了解微机中各接口部件及D/A、A/D器件的工作原理

２、了解键盘、７段码显示数字的原理

３、掌握用软件产生各种波形信号的方法

４、掌握汇编语言综合编程方法

二、器材：

PC—1 16位微机培训系统和286以上主机一台。

三、课题内容：

１、利用8253产生20MS的定时信号CLK，通过IRQ2向CPU发出中断请求。

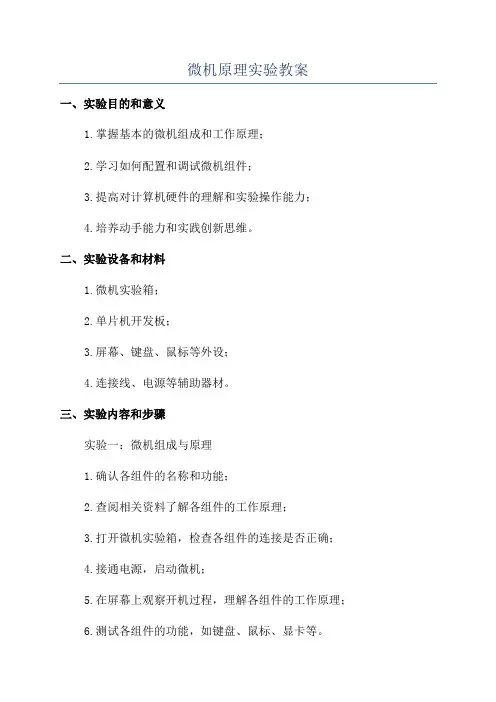

微机原理实验教案
