实验二 电动机的星--三角降压起动PLC控制
一、实验目的
熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法，使学生了解用PLC解决一个实际问题的全过程。
二、实验设备
S22 S7-200模拟实验挂件（二）。
三、实验过程
1、主电路
2、I/O接线图
3、参考程序
四、分析程序，描述实验过程。
（重点分析出第二个定时器的作用。） PLC KM1
∼ SB2
DC24V I0.1
COM COM FU KM2
KM3 Q0.0
KM3 Q0.1
AC220V KM2 Q0.2 FR I0.0
SB1
昨天发了关于PLC控制电路的多种原理接线图，私信听到一些建议，说希望展示一下实物接线图。今天特意应大伙的建议做一轮关于星形-三角形降压启动的PLC控制接线图细节的操作过程，由于现场没有三线电，所以是没有通电的场景哦！
三相异步电动机星形-三角形原理图：
三相异步电动机星形-三角形IO表：
采用星三角降压启动的优点是所需设备简单、成本低。
我们所需的物件有：
三个交流接触器、中间继电器、空气开关、按钮、开关电源、发电机、导线以及PLC
我们分为俩大部分来做接线的细节操作展示
一、先接主电路
第一步
先将三根火线接入主交流接触器主触点，并且由主触点另外一端接入三相异步电动机其中一组线
第二步
将三根火线从主交流接触器接到三角形接触器，分别对应T1接到L1，T2接到L2，T3接到L3
第三步
电机接入到三角形接触器，再从三角形接触器接入到Y形接触器。
T1接到T1，T2接到T3，T3接到T2
第四步
Y形接触器的短接部分
以上就是主电路的完整接线步骤
二、接控制电路
第一步
分别给PLC和开关电源接入220伏交流电，开关电源接入空气开关
第二步
将24伏的直流电正极分别接入PLC的S/S和中间继电器的14号脚
第三步
将24伏的直流电负极分别接入PLC所需Y点的com端以及俩个按钮的常开触点
第四步
根据之前的IO表，三个中间继电器的13号脚分别接入Y0，Y1，Y2；
接入启动按钮X0，停止按钮X1
第五步
将火线分别接入中间继电器其中一组常开触点，然后由常开触点另外一端分别接入交流接触器的线圈
第六步
线圈的另外一端接回零线。
以上，关于星形-三角形降压启动的PLC控制接线操作就完成了。
附上一部分简短的程序图：
星三角降压启动PLC程序设计

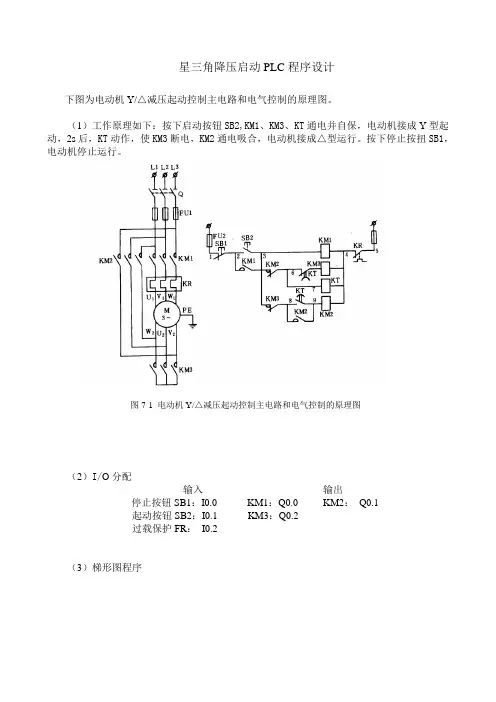

下图为电动机Y/△减压起动控制主电路和电气控制的原理图。
（1）工作原理如下：按下启动按钮SB2,KM1、KM3、KT通电并自保，电动机接成Y型起动，2s后，KT动作，使KM3断电，KM2通电吸合，电动机接成△型运行。按下停止按扭SB1，电动机停止运行。
图7-1 电动机Y/△减压起动控制主电路和电气控制的原理图
（2）I/O分配
输入 输出
停止按钮SB1：I0.0 KM1：Q0.0 KM2： Q0.1
起动按钮SB2：I0.1 KM3：Q0.2
过载保护FR： I0.2
（3）梯形图程序
图7-2 例1梯形图程序
转换后的梯形图程序如图7-2所示。按照梯形图语言中的语法规定简化和修改梯形图。为了简化电路，当多个线圈都受某一串并联电路控制时，可在梯形图中设置该电路控制的存储器的位，如M0.0。简化后的程序如图7-3所示。
图7-3 例1简化后的梯形图程序
星形与三角形切换之间断200ms
手动切换
置位复位

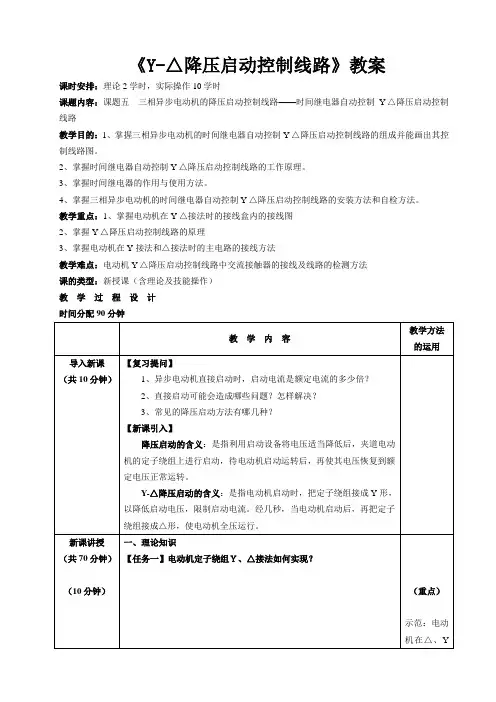

《Y-△降压启动控制线路》教案
课时安排：理论2学时，实际操作10学时
课题内容：课题五 三相异步电动机的降压启动控制线路——时间继电器自动控制Y-△降压启动控制线路
4、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。
3、掌握电动机在Y接法和△接法时的主电路的接线方法
教学难点：电动机Y-△降压启动控制线路中交流接触器的接线及线路的检测方法
课的类型：新授课（含理论及技能操作）
教 学 过 程 设 计
时间分配90分钟 教学目的：1、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。
2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。
3、掌握时间继电器的作用与使用方法。
教学重点：1、掌握电动机在Y-△接法时的接线盒内的接线图
2、掌握Y-△降压启动控制线路的原理
教 学 内 容 教学方法
的运用
导入新课
（共10分钟）
【复习提问】
1、异步电动机直接启动时，启动电流是额定电流的多少倍？
2、直接启动可能会造成哪些问题？怎样解决？
3、常见的降压启动方法有哪几种？
【新课引入】
降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
新课讲授
（共70分钟）
（10分钟）
一、理论知识
【任务一】电动机定子绕组Ｙ、△接法如何实现？
（重点）
示范：电动机在△、Y
（10分钟）
（30分钟）
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？
电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。所以这种降压启动方法，只适用于轻载或空载下启动。
