料封泵的工作原理及运行条件
- 格式:docx
- 大小:96.23 KB
- 文档页数:2
气力输送设备的工作原理及旋转式供料器的结构气力输送设备由四大部分组成:1:气源部分2:料封泵3:落灰斗及落灰管4:输灰管道。
其中料封泵及落灰斗生产负责。
其余部分由用户自配。
料封泵由进气部分、扩散混合室、出料部分组成。
进气部分由进气调节阀、活动风管、调整机构、喷嘴等组成。
扩散混合室由泵体、气化装置、上部落灰斗组成,出料部分由扩压器(渐缩管、渐扩管)出灰短节组成。
气力输送设备工作原理:由气源来的低压空气,经调节阀(或减压阀)蝶式止回阀、活动风管、喷嘴进入泵体扩散室内,当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时,即被吹散。
加之底部气化装置的气化作用,使物料气化而成悬浮状态。
此后即被高速气流送入扩压器的渐缩管内,流经喉部扩散管,进入输送管路,送至所要求的卸料点,即完成送料过程。
气力输送设备安装:1、一般情况下,料封泵装在料仓库底比较合适,落料顺畅。
如果放不在库底,置于旁边亦可。
但落料管斜角≥45°。
如果装在电除尘落灰斗下部,可以一斗一泵,亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台料封泵中,但所有落灰斜管的斜度均应≥45°。
2、料封泵一般置于坚硬的水平地面上即可,无需打基础安装地脚螺栓,当风管,出料管连接好以后,即可投运。
但要求进风管与泵管连接时应安装一个挠性节头。
3、料封泵的总高(包括料封泵灰斗)一般为 3.5-4.5m,根据现场实际情况亦可适当变动。
4、料封泵放置出口方向,可根据现场情况而定,一般超向灰库所在位置的方向为宜,或根据管路的走向而定。
5、本装置要求库顶收尘器的气体散放量应大于料封泵送料带风总量。
勿使库内出现正压情况,以免影响输灰系统工作。
6、要求气源、料封泵、输灰管全系统密封良好,漏风率小于 0.2%。
气力输送设备旋转式供料器的结构气力输送设备旋转式供料器用于工作压力在2,5atm以下,输送自流性较好,磨削较小的粉粒状、小块状物料的压送式气力输送装置。

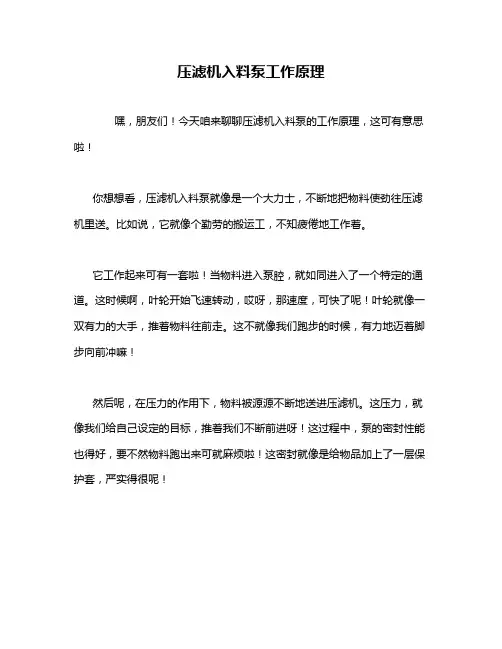

压滤机入料泵工作原理
嘿,朋友们!今天咱来聊聊压滤机入料泵的工作原理,这可有意思啦!
你想想看,压滤机入料泵就像是一个大力士,不断地把物料使劲往压滤机里送。
比如说,它就像个勤劳的搬运工,不知疲倦地工作着。
它工作起来可有一套啦!当物料进入泵腔,就如同进入了一个特定的通道。
这时候啊,叶轮开始飞速转动,哎呀,那速度,可快了呢!叶轮就像一双有力的大手,推着物料往前走。
这不就像我们跑步的时候,有力地迈着脚步向前冲嘛!
然后呢,在压力的作用下,物料被源源不断地送进压滤机。
这压力,就像我们给自己设定的目标,推着我们不断前进呀!这过程中,泵的密封性能也得好,要不然物料跑出来可就麻烦啦!这密封就像是给物品加上了一层保护套,严实得很呢!
“哎呀,那要是物料太浓稠了怎么办呀?”有人可能会这么问。
嘿嘿,放心吧,压滤机入料泵厉害着呢!它完全能应对各种不同的物料,不管浓稠还是稀薄,它都能搞定。
你看啊,它在工厂里不停地运转,为生产助力。
要是没有它,那生产过程得受多大影响呀!所以说呀,压滤机入料泵真的是太重要啦!我觉得呀,它就是工业生产中的无名英雄,默默地奉献着自己的力量。
总之呢,压滤机入料泵的工作原理虽然看似复杂,但其实一解释就清楚啦。
它对于很多行业来说,就是不可或缺的存在呀!咱可不能小瞧了它哟!。
全自动灌封机工作原理一、概述全自动灌封机是一种广泛应用于食品、药品、化妆品等行业的自动化生产设备。
它可以高效地完成产品的灌装和封口工作,大大提高了生产效率,减少了劳动力成本。
二、工作原理全自动灌封机主要由供料系统、灌装系统、封口系统、控制系统等组成。
其工作原理如下:2.1 供料系统全自动灌封机通过供料系统将产品输送到灌装位置。
供料系统一般包括输送带和料斗。
当产品经过输送带运动时,料斗中的产品会自动掉落到灌装位置。
2.2 灌装系统灌装系统是全自动灌封机的核心部件之一。
其主要功能是将产品按照预定的容量进行灌装。
灌装系统一般由灌装管、灌装阀、灌装泵等组成。
当产品到达灌装位置时,灌装阀会打开,灌装泵开始工作,将预定容量的产品灌装到容器中。
2.3 封口系统封口系统用于对容器进行密封,防止产品外泄或受到污染。
全自动灌封机的封口系统一般采用热封或冷封技术。
在灌装完成后,封口系统会自动进行密封操作,确保产品的质量和安全。
2.4 控制系统控制系统是全自动灌封机的重要组成部分。
它通过电气控制和程序控制,实现对灌封机各个部件的监控和调节。
控制系统可以确保全自动灌封机的正常运行,提高生产效率和稳定性。
三、全自动灌封机的优势全自动灌封机相比手动或半自动灌封机具有以下优势:3.1 高效性全自动灌封机能够实现连续高速灌装和封口,大大提高了生产效率。
它可以在短时间内完成大量产品的灌封工作,减少了人力投入和生产周期,提升了企业的竞争力。
3.2 精度高全自动灌封机通过精确的计量和控制系统,可以实现对产品灌装容量的精准控制。
它可以确保每个产品的灌装量一致,提高产品的质量稳定性。
3.3 节约成本相比人工灌封,全自动灌封机可以减少人力投入。
它不仅可以节约人力成本,还可以减少因人为操作而引起的产品损耗和浪费,降低生产成本。
3.4 提高安全性全自动灌封机可以避免人工操作中的安全隐患。
它通过控制系统监测和控制工作过程,可以有效降低事故风险,确保操作人员的安全。

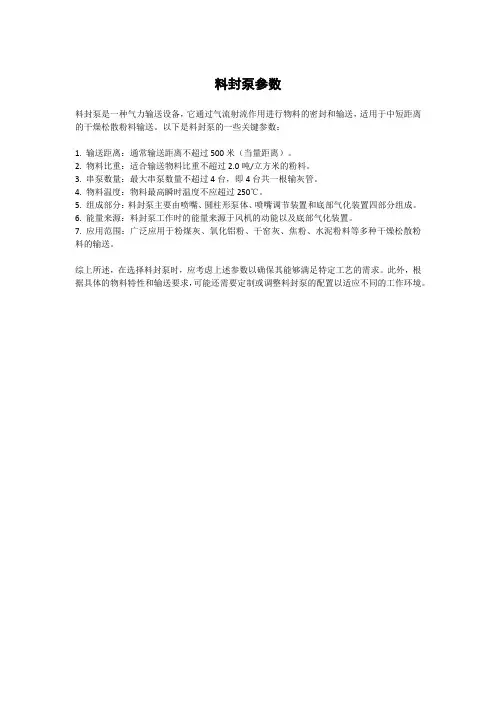

料封泵参数
料封泵是一种气力输送设备,它通过气流射流作用进行物料的密封和输送,适用于中短距离的干燥松散粉料输送。
以下是料封泵的一些关键参数:
1. 输送距离:通常输送距离不超过500米(当量距离)。
2. 物料比重:适合输送物料比重不超过2.0吨/立方米的粉料。
3. 串泵数量:最大串泵数量不超过4台,即4台共一根输灰管。
4. 物料温度:物料最高瞬时温度不应超过250℃。
5. 组成部分:料封泵主要由喷嘴、圆柱形泵体、喷嘴调节装置和底部气化装置四部分组成。
6. 能量来源:料封泵工作时的能量来源于风机的动能以及底部气化装置。
7. 应用范围:广泛应用于粉煤灰、氧化铝粉、干窑灰、焦粉、水泥粉料等多种干燥松散粉料的输送。
综上所述,在选择料封泵时,应考虑上述参数以确保其能够满足特定工艺的需求。
此外,根据具体的物料特性和输送要求,可能还需要定制或调整料封泵的配置以适应不同的工作环境。
料封泵的工作原理料封泵是一种特殊的离心泵,它是由一个旋转的轴和一个静止的壳体组成。
在料封泵中,液体通过旋转的轴从吸入口进入,并被压缩和加速,然后通过出口流出。
这种泵通常用于输送高粘度或易挥发液体,如石油、化工品、食品等。
一、料封泵的结构1.1 轴承部分料封泵的轴承部分由两个球轴承和一个滑动轴承组成。
球轴承主要负责支撑转子,而滑动轴承则主要负责支撑叶轮。
1.2 壳体部分料封泵的壳体通常由两个半壳体组成。
其中一个半壳体上安装了吸入口和出口,另一个半壳体上安装了轴密封和填料密封。
1.3 转子部分料封泵的转子通常由叶轮、转子盘和传动装置组成。
叶轮是离心式设计,可以将液体从吸入口抽入并向出口推送。
转子盘位于叶轮下方,并通过传动装置与电机相连。
1.4 密封部分料封泵的密封部分通常由轴密封和填料密封组成。
轴密封通常由机械密封和液体密封组成。
填料密封则通过在轴套上安装填料来实现。
二、料封泵的工作原理2.1 吸入过程当电机启动时,转子开始旋转,叶轮也开始旋转。
此时,液体从吸入口进入,并被叶轮抽入。
由于离心力的作用,液体被压缩和加速,并向出口推送。
2.2 压缩过程当液体被压缩和加速时,它会产生一定的压力。
这种压力可以克服管道中的摩擦力和重力,并将液体推向出口。
2.3 推送过程当液体到达出口时,它会通过出口流出。
在此过程中,叶轮继续旋转,并将更多的液体抽入并推送出去。
2.4 密封过程为了保证泵的正常运行,必须对泵进行良好的密封。
在料封泵中,通常使用机械密封或液体密封来实现轴密封。
填料密封则通过在轴套上安装填料来实现。
三、料封泵的优点3.1 适用范围广料封泵适用于输送高粘度或易挥发液体,如石油、化工品、食品等。
它可以在不同的工业领域中使用,如石油化工、造纸、食品加工等。
3.2 高效节能料封泵采用离心式设计,可以将液体从吸入口抽入并向出口推送。
由于其高效性,它可以节省能源并提高生产效率。
3.3 稳定可靠料封泵采用球轴承和滑动轴承支撑转子,可以保证其稳定性和可靠性。

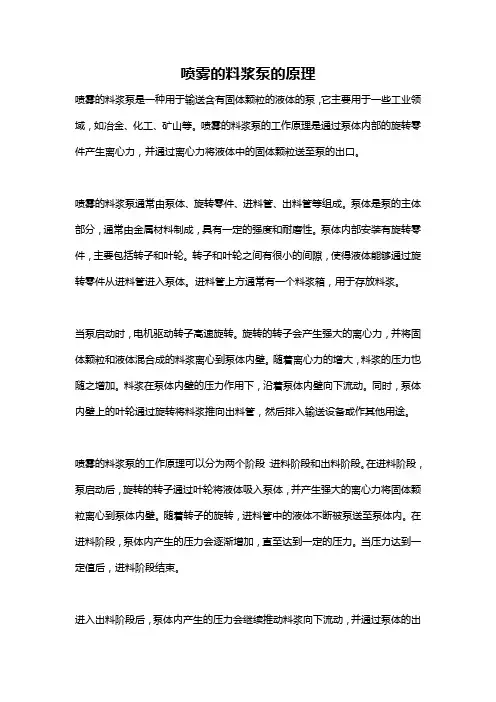

喷雾的料浆泵的原理喷雾的料浆泵是一种用于输送含有固体颗粒的液体的泵,它主要用于一些工业领域,如冶金、化工、矿山等。
喷雾的料浆泵的工作原理是通过泵体内部的旋转零件产生离心力,并通过离心力将液体中的固体颗粒送至泵的出口。
喷雾的料浆泵通常由泵体、旋转零件、进料管、出料管等组成。
泵体是泵的主体部分,通常由金属材料制成,具有一定的强度和耐磨性。
泵体内部安装有旋转零件,主要包括转子和叶轮。
转子和叶轮之间有很小的间隙,使得液体能够通过旋转零件从进料管进入泵体。
进料管上方通常有一个料浆箱,用于存放料浆。
当泵启动时,电机驱动转子高速旋转。
旋转的转子会产生强大的离心力,并将固体颗粒和液体混合成的料浆离心到泵体内壁。
随着离心力的增大,料浆的压力也随之增加。
料浆在泵体内壁的压力作用下,沿着泵体内壁向下流动。
同时,泵体内壁上的叶轮通过旋转将料浆推向出料管,然后排入输送设备或作其他用途。
喷雾的料浆泵的工作原理可以分为两个阶段:进料阶段和出料阶段。
在进料阶段,泵启动后,旋转的转子通过叶轮将液体吸入泵体,并产生强大的离心力将固体颗粒离心到泵体内壁。
随着转子的旋转,进料管中的液体不断被泵送至泵体内。
在进料阶段,泵体内产生的压力会逐渐增加,直至达到一定的压力。
当压力达到一定值后,进料阶段结束。
进入出料阶段后,泵体内产生的压力会继续推动料浆向下流动,并通过泵体的出料管排出。
出料阶段的特点是料浆的流动速度逐渐减小,而泵体内的压力保持相对稳定。
这是因为固体颗粒在进料阶段已经被离心到泵体内壁,所以在出料阶段,泵体内主要是液体的流动。
在出料阶段,泵体内的叶轮通过旋转将液体推向出料管,然后排入输送设备或作其他用途。
总体来说,喷雾的料浆泵的工作原理是利用泵体内部的旋转零件产生离心力,并通过离心力将液体中的固体颗粒送至泵的出口。
进料阶段和出料阶段的不同特点使得料浆泵能够高效地输送含有固体颗粒的液体。
喷雾的料浆泵在一些工业领域的应用非常广泛,它的工作原理及其稳定性和高效性使得其成为这些行业中不可或缺的设备之一。

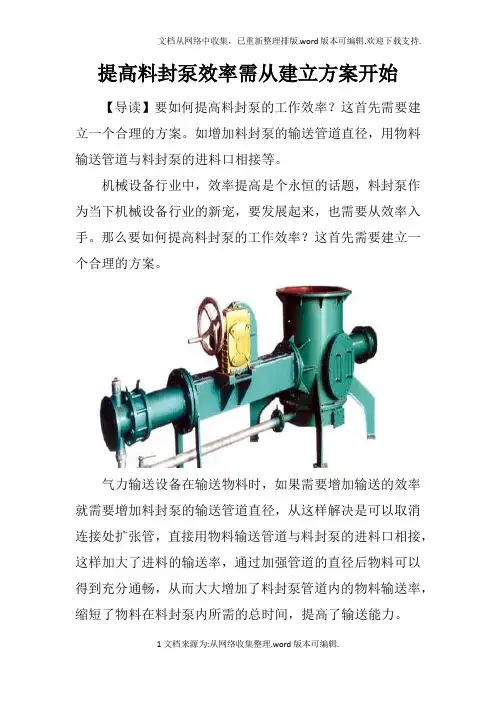

提高料封泵效率需从建立方案开始
【导读】要如何提高料封泵的工作效率?这首先需要建立一个合理的方案。
如增加料封泵的输送管道直径,用物料输送管道与料封泵的进料口相接等。
机械设备行业中,效率提高是个永恒的话题,料封泵作为当下机械设备行业的新宠,要发展起来,也需要从效率入手。
那么要如何提高料封泵的工作效率?这首先需要建立一个合理的方案。
气力输送设备在输送物料时,如果需要增加输送的效率就需要增加料封泵的输送管道直径,从这样解决是可以取消连接处扩张管,直接用物料输送管道与料封泵的进料口相接,这样加大了进料的输送率,通过加强管道的直径后物料可以得到充分通畅,从而大大增加了料封泵管道内的物料输送率,缩短了物料在料封泵内所需的总时间,提高了输送能力。
经过此番改造后,管道内假堵现象可以完全解决,因为是提高了管道的直径从而在最大限度上增加了管道内风机对管道内压力的稳定,使得物料在管道内壁属于一个悬浮的状态,如果物料的含水量在15%以上或是开机前没有对进料的风压进行把控,及时是增加成为粗管道,但还是会现了输料管道堵塞的现象。
因为物料含水率高的情况下,在管道内会有粘连,长距离输送会使物料慢慢形成颗粒,慢慢在管道内沉积,在粘合多种更多的物料后,会使管道内壁输送效果减低,最终造成堵塞。
对于这种堵塞的情况我们富成机械所制造的料封泵设备有完美的解决方案,在料封泵的出料口处,安装一个常开的手动球阀,就是为了在输料管道发生堵塞时,开关此阀门以升压吹堵使用,使得管道内的气压增大,有效的吹散沉积的物料。
从而保证物料在管道内的畅通,这样就完美解决了物料在管道沉积或堵塞的问题,我们对料封泵输送效率的提升有很多的研究,更多完美的输送效率提升方案欢迎关注我们的网站咨询我们技术顾问。

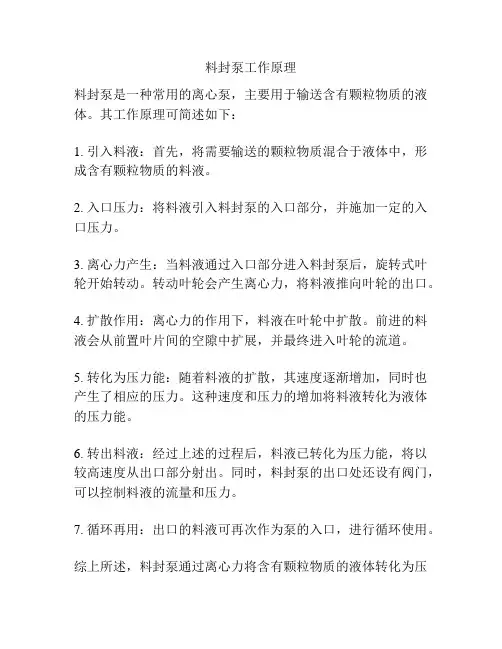

料封泵工作原理
料封泵是一种常用的离心泵,主要用于输送含有颗粒物质的液体。
其工作原理可简述如下:
1. 引入料液:首先,将需要输送的颗粒物质混合于液体中,形成含有颗粒物质的料液。
2. 入口压力:将料液引入料封泵的入口部分,并施加一定的入口压力。
3. 离心力产生:当料液通过入口部分进入料封泵后,旋转式叶轮开始转动。
转动叶轮会产生离心力,将料液推向叶轮的出口。
4. 扩散作用:离心力的作用下,料液在叶轮中扩散。
前进的料液会从前置叶片间的空隙中扩展,并最终进入叶轮的流道。
5. 转化为压力能:随着料液的扩散,其速度逐渐增加,同时也产生了相应的压力。
这种速度和压力的增加将料液转化为液体的压力能。
6. 转出料液:经过上述的过程后,料液已转化为压力能,将以较高速度从出口部分射出。
同时,料封泵的出口处还设有阀门,可以控制料液的流量和压力。
7. 循环再用:出口的料液可再次作为泵的入口,进行循环使用。
综上所述,料封泵通过离心力将含有颗粒物质的液体转化为压
力能,实现了较远距离的输送。
这种泵在许多工业领域中广泛应用,如原油输送、酸碱液体运输、矿石破碎和输送等。

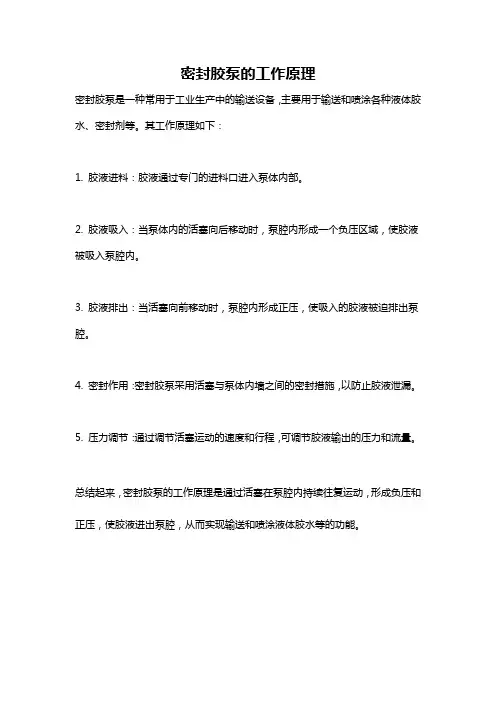

密封胶泵的工作原理
密封胶泵是一种常用于工业生产中的输送设备,主要用于输送和喷涂各种液体胶水、密封剂等。
其工作原理如下:
1. 胶液进料:胶液通过专门的进料口进入泵体内部。
2. 胶液吸入:当泵体内的活塞向后移动时,泵腔内形成一个负压区域,使胶液被吸入泵腔内。
3. 胶液排出:当活塞向前移动时,泵腔内形成正压,使吸入的胶液被迫排出泵腔。
4. 密封作用:密封胶泵采用活塞与泵体内墙之间的密封措施,以防止胶液泄漏。
5. 压力调节:通过调节活塞运动的速度和行程,可调节胶液输出的压力和流量。
总结起来,密封胶泵的工作原理是通过活塞在泵腔内持续往复运动,形成负压和正压,使胶液进出泵腔,从而实现输送和喷涂液体胶水等的功能。
本文摘自再生资源回收-变宝网()料封泵的工作原理及运行条件
料封泵是一种新型的粉体气力输送设备,属于低压稀相输送类别,利用高速气流的引射作用来输送粉状物料,在当量距离450m,提升高度40m范围内使用效果最佳。
一、料封泵的工作原理
料封泵是利用气流射流作用,使空气带动灰粒把灰送到灰库,料封泵主要有四部分组成分别为喷嘴、圆柱形泵体、喷嘴调节装置、底部汽化装置,料封泵工作时的能量来自二部分:一部分是风机的动能,另一部分是料柱的势能。
料柱高、势能大、压力大、输送量相应就大,反之则小。
料封泵正常工作时保持一定的料位高度,当短时间内电收尘下料量增大而料封泵仍正常工作则料位高度自然升高,随着料位高度的提高料压增大势能增加输送量相应就大直到系统自动平衡,当短时间内电收尘下料量减少而料封泵仍正常工作则料位高度自然降低,随着料位高度的降低、料减少势能降低、输送量相应就小,直到系统自动平衡。
二、料封泵的运行条件
1、料封泵正常工作的必要条件是必须有一定的料封高度,料仓料位的压力要大于料封泵内工作时的正压,通过料位压把正负压隔离,风机的风压把料送走,所以必需要有一定的料位高度。
2、收料库上一定要安装除尘器,除尘器的排风量要大于输灰风机的进风量,否则,进风量大于排风量时,迫使收料库内压力增大,造成系统压力不平衡,管道阻力大,进风从料封泵反窜到料仓以上部分,使料封泵不能正常工作。
三、料封泵的优点
1、设备投资小,用一台料封泵可替代二台仓泵,降低了设备投资。
2、低压力输送,设备密封性较好,运行可靠,无堵管现象,环境面貌得到完善。
3、料封泵的用气压力为0.04Mpa-0.1Mpa,降低了供气压力,节约了耗气量,同时降低了电机功率。
4、降低了维修费用。
该系统一次安装调试投运后,基本不用操作,几乎没有维护量,检修工只须定期检查即可。
