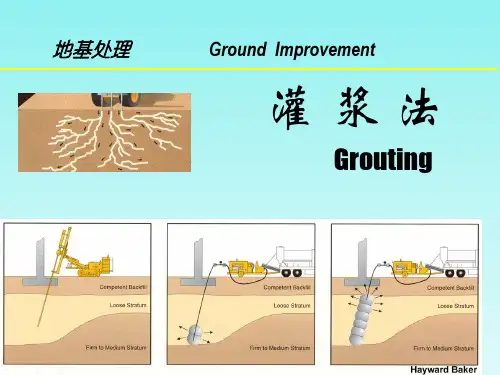

地基处理灌浆法PPT课件

例：采用纯压式灌浆，压力表应安装在（ ）管 路上。
A.孔口出浆 B.孔口回浆 C.孔口喷浆 D.孔口进浆. 答案:D
例：固结灌浆浆液稠度的控制程序是（ ）。 A.先稀后浓再稀 B.先浓后稀再浓 C .先稀后浓 D.先浓后稀 答案：C
例：用浆液灌入岩体裂隙中以提高岩体的整体性 和抗变形能力的灌浆称为（ ）灌浆。
A.接缝 B.固结 C.接触 D.回填 答案：B
例：灌浆压力在（ ）MPa以上的灌浆为高压灌 浆。
A.1 B.2 C.3 D.4 答案：C
二、钻孔灌浆用的机械设备 (一)钻孔机械 钻孔机械主要有回转式、回转冲击式、冲击式三 大类。 (二)灌浆机械 灌浆机械主要有灌浆泵、浆液搅拌机及灌浆记录 仪等。
岩基灌浆时，一般先进行固结灌浆，后进行帷幕 灌浆，可以抑制帷幕灌浆时地表抬动和冒浆。
按灌浆压力可分为常压灌浆和高压灌浆。灌浆压 力在3MPa以上的灌浆为高压灌浆。
例：用浆液灌入岩体或土层的裂隙、孔隙，形成 防水幕，以减小渗流量或降低扬压力的灌浆称为 （ ）。
A.帷幕灌浆 B.接触灌浆 C.接缝灌浆 D.固结灌浆 答案：A
例：某河流堤防工程的穿堤闸基础处理采用水泥 进行帷幕灌浆，灌浆段长度宜采用（ ）m。
A.4～5 B.5～6 C.6～7 D.7～8 答案: B
(四)灌浆压力和浆液变换 1．灌浆压力 采用循环式灌浆，压力表应安装在孔口回浆管路 上；采用纯压式灌浆，压力表应安装在孔口进浆管路 上。 灌浆浆液的浓度应由稀到浓，逐级变换。浆液水 灰比可采用5：1、3：1、2：1、1：1、0．8：1、 0．6：1、0．5：1七个比级。开灌水灰比可采用5： 1。
(二)钻孔冲洗、裂隙冲洗和压水试验 灌浆孔(段)在灌浆前应进行钻孔冲洗，孔内沉积 厚度不得超过20cm。冲洗压力可为灌浆压力的80％， 该值若大于1MPa时，采用1MPa。 压水试验应在裂隙冲洗后进行，采用五点法或单 点法。

两种浆材的优点，凝胶时间可在几秒到几十分钟内
准确控制，也是一种用途广泛、使用效果良好的灌
浆材料，结石率可高达98%以上，而且结石强度也
较高。
(6)．木质素类
木质素类浆液的主剂是纸浆废液，再加入一定量的固化剂，
因此属于“三废利用“，其来源广，价格低，是一种很有发
展前途的注浆材料。 木质素浆液目前包括铬木素浆液和硫木素浆液。前者出现较 早，其固化剂是重铬酸钠，该浆液含有的6价铬离子是剧毒 物质，有可能污染地下水，因此其应用受到限制。国内有关
对砂性土的灌浆处理大都属于这种机理。
2.劈裂灌浆 劈裂灌浆是指在压力作用下，浆液克服地层的初始应力和抗 拉强度，引起岩石和土体结构的破坏和扰动，使地层中原有 的裂隙和孔隙张开，形成新的裂隙和孔隙，促使浆液的可灌 性和扩散距离增大，故所用灌浆压力较高。（图9-2） 3.压密灌浆 压密灌浆是指用于较高的压力灌入极浓浆液，使粘性土体变 形后在灌浆管端部附近形成“浆泡”（图9-3），由浆泡挤 压土体，并向上传递反压力，从而使地层上抬，硬化的浆液 混合物是一个坚固的压缩性很小的球体
过采用活性稀释剂和优选各种外加剂改良其性能后，浆液
的粘度虽然大大降低了，但其仍能保持高强特性，使之能 灌注和加固混凝土结构的细微裂隙、基岩的细裂隙和断层
破碎带等低渗透性地层，并解决了水下和低温固化问题。
改性环氧树酯材料为无毒或低毒。 有些改性的环氧树酯浆材增加了与粘土颗粒表面的亲和力， 具有一定的吸渗能力，可使薄层粘性土和泥化夹层固化。
国内研究表明，丙凝单体是有毒的，而聚合后的凝胶体是
无毒的，只要聚合完全就不会污染环境，并且研制成AC－
MS浆材，其性能与AM－9相当，而毒性仅为AM－9的1%。另 外，试验证明了丙凝胶体在细孔隙中可抵抗数百的水力比 降而不被挤出，而在粗孔隙中则很容易挤出，且在水压下 极不稳定，从而论证了丙凝防水帷幕的稳定性。

TBM在磨沟岭软岩隧道施工 中采取超前注浆进行加固支
护
(10)渗漏水治理
某火车站人行通道工程采取化 学注浆材料进行渗漏水治理
(11)古树木保护
杭州解放路工程穿越古树木地段采取超前φ299大 管棚、全断面超前注浆，采用超细水泥，对古树
木进行保护。
注浆法分类： 注浆法的分类方法很多，通常下列几种: (1) 按注浆材料种类分为水泥注浆、粘土注浆和化学
●房屋下沉控制 ●桥台沉降控制
●滑坡防治 ●变形控制
●坍方处理 ●基坑截水帷幕
●TBM软岩加固支护 ●渗漏水治理
●大坝防渗 ●瓦斯防溢
●古树木保护 ●砼结构裂缝整治
●路面整治
●工程抢险
…
(1)基础加固
宜万线某隧道溶洞基底 淤泥质地层
基底采取钢管桩 注浆加固
(2)注浆堵水
宜万线某隧道溶洞 涌水
采取全断面超前预 注浆进行注浆堵水
✓二次劈裂：流量增加导致压力继续上升，流量逐渐减小，
继而二次劈裂，压力大于初次劈裂
✓三次劈裂：注浆压力更注浆后，孔隙、裂隙被浆液填充，或者通过劈裂使地层密实度 提高，从而降低了地层的渗透能力，起到注浆堵水作用
12.2 注浆材料及选择
12.2.1 注浆材料
一、对注浆材料的一般要求
劈裂扩散2 (渝怀线圆梁山隧道1#溶洞淤泥质 地层采用普通水泥-水玻璃双液浆 注浆施工注浆固结体图片)
劈裂扩散3 (渝怀线圆梁山隧道2#溶洞高压动水粉细砂 层中采用C浆、C-S浆、MC浆、MC-S浆、 TGRM浆、HSC浆共混材料进行注浆施工 时注浆固结体图片)
●在残积层、岩石断层破碎 带进行注浆施工时，一般当 注浆材料粒径能满足小于裂 隙宽度的1/3～1/5时，均 能产生裂隙填充。根据施工 经验，在这种地层中，一般 采用普通水泥浆、普通水泥 -水玻璃双液浆基本能满足 裂隙填充的要求。

＝3。设计要求 r1＝60 cm。
求t。 答: Maag公式： t =370.3 s; Karol公式： t =15.4 s; Raffle公式：t =118.3 s。
湖南大学陈昌富制作（2012.4）
3、柱形扩散理论
当注浆管做成花管，浆液按牛顿体流动，则柱形 扩散半径 r1 和 t为：
r1 n r1 ln r0 t 2 k h1
L
电动化学灌浆可与静压联合使用，使浆液注入更均匀。
（电渗排水+灌浆法）
湖南大学陈昌富制作（2012.4）
§9.3 设计方案
一、灌浆方案选择 二、灌浆标准 三、浆材及配方原则 四、粒状材料的可灌性 五、浆液扩散半径的确定 六、孔位布置 七、灌浆压力的确定 八、其 他
湖南大学陈昌富制作（2012.4）
①后压浆技术；②压浆砼桩；③岩溶桩基施工事故处理。
6、地基托换，建筑物纠偏、纠斜：
湖南大学陈昌富制作（2012.4）
三、灌浆法分类
1、渗透灌浆
裂隙岩层、孔隙较大的砂土层等的防渗堵漏工程。
2、挤密灌浆
非饱和土地层的加固。
3、劈裂灌浆
土和岩层中均可用。
4、电动化学灌浆
k 小的地基土层。
湖南大学陈昌富制作（2012.4）
湖南大学陈昌制作（2012.4）
三、浆液性质
1、材料的分散度：影响可灌性，还影响物理力学性质。 2、沉淀析水性： 3、凝结性：
分两个阶段：①初凝阶段（2～4h）；②硬化阶段
4、热化学性：产生水化热 5、收缩性：保湿可防止收缩 6、结石强度：受水灰比、水泥品种、掺合料等的影响。 7、渗透性：受水灰比、水泥品种、掺合料等的影响。 8、耐久性：
二、劈裂灌浆理论
