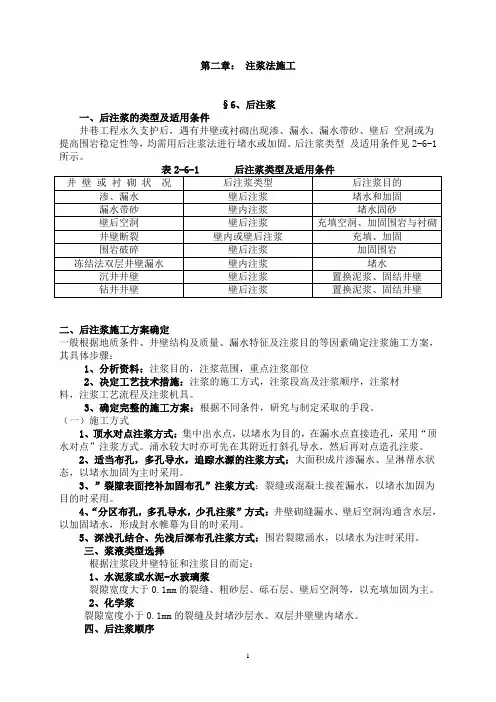

1 第二章： 注浆法施工
§6、后注浆
一、后注浆的类型及适用条件
井巷工程永久支护后，遇有井壁或衬砌出现渗、漏水、漏水带砂、壁后 空洞或为提高围岩稳定性等，均需用后注浆法进行堵水或加固。后注浆类型 及适用条件见2-6-1所示。
表2-6-1 后注浆类型及适用条件
井 壁 或 衬 砌 状 况 后注浆类型 后注浆目的
渗、漏水 壁后注浆 堵水和加固
漏水带砂 壁内注浆 堵水固砂
壁后空洞 壁后注浆 充填空洞、加固围岩与衬砌
井壁断裂 壁内或壁后注浆 充填、加固
围岩破碎 壁后注浆 加固围岩
冻结法双层井壁漏水 壁内注浆 堵水
沉井井壁 壁后注浆 置换泥浆、固结井壁
钻井井壁 壁后注浆 置换泥浆、固结井壁
二、后注浆施工方案确定
一般根据地质条件、井壁结构及质量、漏水特征及注浆目的等因素确定注浆施工方案，其具体步骤：
1、分析资料：注浆目的，注浆范围，重点注浆部位
2、决定工艺技术措施：注浆的施工方式，注浆段高及注浆顺序，注浆材
料，注浆工艺流程及注浆机具。
3、确定完整的施工方案：根据不同条件，研究与制定采取的手段。
（一）施工方式
1、顶水对点注浆方式：集中出水点，以堵水为目的，在漏水点直接造孔，采用“顶水对点”注浆方式。涌水较大时亦可先在其附近打斜孔导水，然后再对点造孔注浆。
2、适当布孔，多孔导水，追踪水源的注浆方式：大面积成片渗漏水、呈淋帮水状态，以堵水加固为主时采用。
3、”裂隙表面挖补加固布孔”注浆方式：裂缝或混凝土接茬漏水，以堵水加固为目的时采用。
4、“分区布孔，多孔导水，少孔注浆”方式：井壁砌缝漏水、壁后空洞沟通含水层，以加固堵水，形成封水帷幕为目的时采用。
5、深浅孔结合、先浅后深布孔注浆方式：围岩裂隙涌水，以堵水为注时采用。
三、浆液类型选择
根据注浆段井壁特征和注浆目的而定：

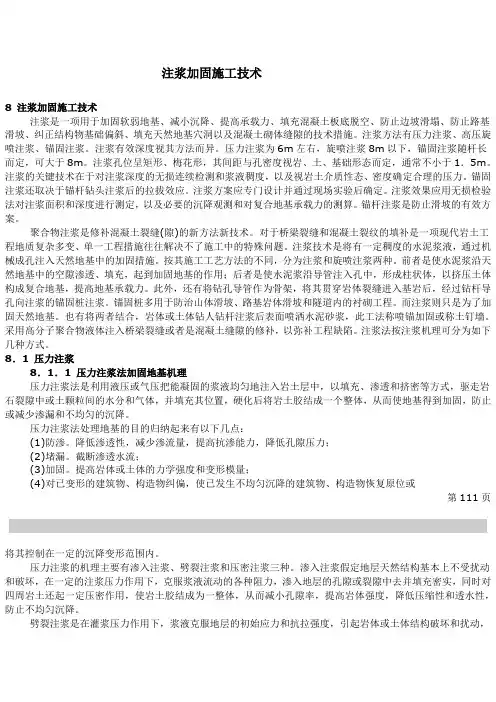

注浆加固施工技术
8 注浆加固施工技术
注浆是一项用于加固软弱地基、减小沉降、提高承载力、填充混凝土板底脱空、防止边坡滑塌、防止路基滑坡、纠正结构物基础偏斜、填充天然地基穴洞以及混凝土砌体缝隙的技术措施。注浆方法有压力注浆、高压旋喷注浆、锚固注浆。注浆有效深度视其方法而异。压力注浆为6m左右，旋喷注浆8m以下，锚固注浆随杆长而定，可大于8m。注浆孔位呈矩形、梅花形，其间距与孔密度视岩、土、基础形态而定，通常不小于1．5m。注浆的关键技术在于对注浆深度的无损连续检测和浆液稠度，以及视岩土介质性态、密度确定合理的压力。锚固注浆还取决于锚杆钻头注浆后的拉拔效应。注浆方案应专门设计并通过现场实验后确定。注浆效果应用无损检验法对注浆面积和深度进行测定，以及必要的沉降观测和对复合地基承载力的测算。锚杆注浆是防止滑坡的有效方案。
聚合物注浆是修补混凝土裂缝(隙)的新方法新技术。对于桥梁裂缝和混凝土裂纹的填补是一项现代岩土工程地质复杂多变、单一工程措施往往解决不了施工中的特殊问题。注浆技术是将有一定稠度的水泥浆液，通过机械成孔注入天然地基中的加固措施。按其施工工艺方法的不同，分为注浆和旋喷注浆两种。前者是使水泥浆沿天然地基中的空隙渗透、填充，起到加固地基的作用；后者是使水泥浆沿导管注入孔中，形成柱状体，以挤压土体构成复合地基，提高地基承载力。此外，还有将钻孔导管作为骨架，将其贯穿岩体裂缝进入基岩后，经过钻杆导孔向注浆的锚固桩注浆。锚固桩多用于防治山体滑坡、路基岩体滑坡和隧道内的衬砌工程。而注浆则只是为了加固天然地基。也有将两者结合，岩体或土体钻人钻杆注浆后表面喷洒水泥砂浆，此工法称喷锚加固或称土钉墙。采用高分子聚合物液体注入桥梁裂缝或者是混凝土缝隙的修补，以弥补工程缺陷。注浆法按注浆机理可分为如下几种方式。
8．1 压力注浆
8．1．1 压力注浆法加固地基机理
袖阀管注浆
饱和砂砾层地质条件下袖阀管注浆加固地基施工工法
1 前言
近几年，我国的建筑市场竞争也变得相当激烈，价低、质优、节能的施工技术颇具市场竞争力，受到施工投资方的青睐，因此施工企业必须注重新的施工技术以及工艺的开发，充分引进新的施工技术，提高队伍的施工水平已经是大势所趋，只有这样，才能在建筑市场上占据一定的优势。
在现代施工中,地基加固的方法有很多,劈裂注浆法是其中很有效的施工方法,而袖阀管注浆法是劈裂注浆法中最常用的工艺。该工艺于20世纪50年代由法国Soletanche灌浆公司开发利用,20世纪70年代中期进入香港,到20世纪90年代,在广州、深圳、珠江三角洲等地已得到广泛应用。该配套技术主要是利用钻孔设备(或顶管技术)将袖阀式注浆管置入地层;利用配套的注浆设备,采取洞内袖阀管注浆技术、地表垂直袖阀管注浆技术,将超细水泥水玻璃双液浆注入饱和、动态含水砂层。通过注浆,较均匀地固结了砂层,达到了“加固砂层、注浆堵水”的目的。
2 工法特点
1、适用于50 mm以上的松散土洞、溶洞填沙及淤泥质土注浆。
2、具有上下两个阻塞器,能将浆液限定在注浆区段的任一层范围内进行灌浆以达到分层注浆效果。
3、阻塞器可以在光滑的袖阀管内上下移动,可根据设计要求及施工情况在注浆区内某一地层或砂层反复注浆。
4、注浆采用较大的注浆压力时,发生冒浆和串浆的可能性小。
5、根据地层情况(砂层或淤泥质土),可在一根注浆管内采用不同的材料,选择不同注浆参数进行注浆作业。
6、钻孔,注浆可采取分组或并行操作方式,以提高工作效率。
7、灌浆的施工机具比较简单,可采用专用灌浆泵,也可以自行用普通的泥浆泵加设一个简单的搅拌器组成。对进浆量较小的粉砂层灌浆,也可以采用简单的手压注浆泵或隔膜泵来代替。 3 适用范围
袖阀管注浆加固适用于饱和砂砾土层、地震液化土层、50 mm以上的松散土洞、溶洞填沙及淤泥质土。
4 工艺原理
4.1 说明

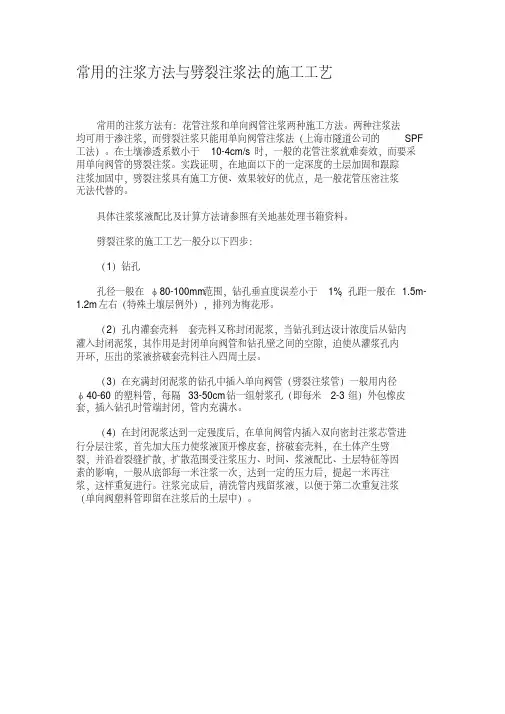

常用的注浆方法与劈裂注浆法的施工工艺
常用的注浆方法有：花管注浆和单向阀管注浆两种施工方法。两种注浆法均可用于渗注浆，而劈裂注浆只能用单向阀管注浆法（上海市隧道公司的SPF工法）。在土壤渗透系数小于10-4cm/s时，一般的花管注浆就难奏效，而要采
用单向阀管的劈裂注浆。实践证明，在地面以下的一定深度的土层加固和跟踪注浆加固中，劈裂注浆具有施工方便、效果较好的优点，是一般花管压密注浆无法代替的。
具体注浆浆液配比及计算方法请参照有关地基处理书籍资料。
劈裂注浆的施工工艺一般分以下四步：
（1）钻孔
孔径一般在φ80-100mm范围，钻孔垂直度误差小于1%，孔距一般在1.5m-
1.2m左右（特殊土壤层例外），排列为梅花形。
（2）孔内灌套壳料套壳料又称封闭泥浆，当钻孔到达设计浓度后从钻内
灌入封闭泥浆，其作用是封闭单向阀管和钻孔壁之间的空隙，迫使从灌浆孔内开环，压出的浆液挤破套壳料注入四周土层。
（3）在充满封闭泥浆的钻孔中插入单向阀管（劈裂注浆管）一般用内径
φ40-60的塑料管，每隔33-50cm钻一组射浆孔（即每米2-3组）外包橡皮套，插入钻孔时管端封闭，管内充满水。
（4）在封闭泥浆达到一定强度后，在单向阀管内插入双向密封注浆芯管进
行分层注浆，首先加大压力使浆液顶开橡皮套，挤破套壳料，在土体产生劈裂，并沿着裂缝扩散，扩散范围受注浆压力、时间、浆液配比、土层特征等因素的影响，一般从底部每一米注浆一次，达到一定的压力后，提起一米再注
浆，这样重复进行。注浆完成后，清洗管内残留浆液，以便于第二次重复注浆（单向阀塑料管即留在注浆后的土层中）。
