给排水（消防）施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
01审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

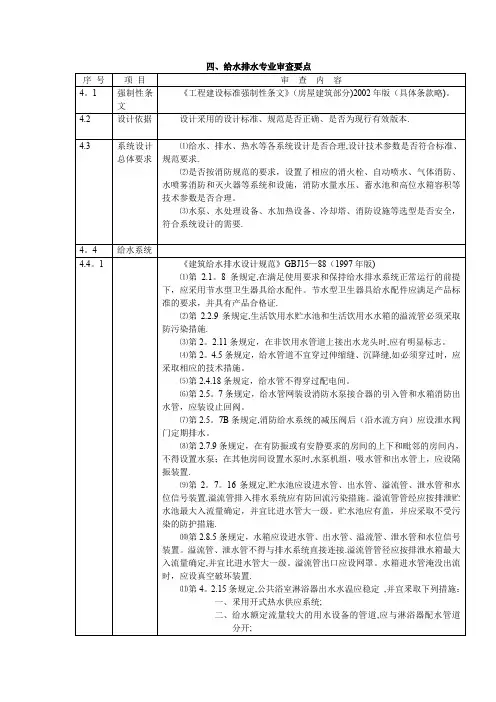

02审图要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
给排水平面图(1)生活水池、水箱是否为独立的结构型式。
建筑给排水施工图审查要点建筑给排水施工图是建筑工程的一个重要部分，施工图的合理性和审查的严谨性对工程进展和质量决定着至关重要。
本文将介绍建筑给排水施工图的审查要点。
一、总体审查在施工图审查前，应对图纸进行整体的审查，这个环节主要是对图纸的规范性、合理性和标注等基本要素进行背景了解，主要包括以下几个方面：1.图纸规范图纸的规范性是确定施工图是否符合规范和标准的重要因素。
在进行施工图审查之前，应该确定图纸的规范性，包括审查单位、审查时间、标注符号、图例符号、比例尺等信息。
2.图纸的合理性建筑给排水施工图必须考虑到实际施工条件和现场情况，因此在审查图纸时，要特别重视图纸的合理性。
图纸的合理性包括建筑结构、设备的选择、材料选型、管径的选择等因素;以及安装位置、用途、方向等细节问题。
3.图纸的标注图纸的标注是保证施工图实施的重要因素之一。
在审查施工图时，要特别重视图纸的标注是否符合规范，包括建筑名称、设计单位、建筑面积、示意图、装饰图、细部标注等方面。
二、给水系统建筑给水系统是建筑物中的重要组成部分之一。
在审查建筑给水系统图时，要比较关注以下几个方面：1.水质和水压审查建筑给水系统图纸时，要重点关注水质和水压,包括给水进口水压、设计所需水压、所需水量和防污系统等。
2.给水管道的设置审查给水系统图纸时，还要关注给水管道的设置、管径的大小、阀门的使用及其控制方便等问题。
3.热水系统对于热水系统，要考虑二次供水回路，二次热水回流和水质问题。
同时对于供热给水系统，还需确认热水循环系统、防止管道热胀冷缩问题、防止漏水问题等。
三、排水系统建筑排水系统是建筑物中另一个非常重要的组成部分。
在审查建筑排水系统图时，要特别关注以下方面：1. 排水管道的设置在审查建筑排水系统图时，需要着重关注许多细节，例如排水管道和排水设备的设置位置，管径的大小安排、连接方式的合理性、排放方式的选择等。
2.控制防止污水倒流问题排水系统中可能会出现污水倒流的问题，如何控制和防止这些问题的发生，需要特别关注。
给排水图纸审核基本要点给排水图纸审核基本要点建筑给排水工程图是表示房屋内部的卫生设备、用水器具的种类、规格、安装位置、安装方法及其管道的配置状况和相互关系的图样。
下面是我为大家整理的给排水图纸审核基本要点，欢迎大家阅读浏览。
一、设计说明：1、管材图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准，管材确定要与项目的规模、定位、建设单位的资金实力有关;一般高层给水立管必需是金属管：不锈钢、钢衬不锈钢、钢衬塑;2、排水立管：铸铁管、螺旋消音管、双壁螺旋静音排水管、UPUC管等。
一般排水主立管铸铁管，支管建议接受UPUC管施工方便，造价低。
3、阀门图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准。
4、图纸说明中是否明确交待管道系统保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准。
屋面消防水箱、给水生活水箱是否有保温、保温的材料是否方便施工。
5、图纸说明中是否明确交待管道系统的防腐做法，出室外的压力排水管一般都是钢管，出室外必需进行防腐处理，防腐处理接受哪种要具体正常防腐、加强防腐、特顽强防腐等。
6、图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力，试验压力、工作压力高、中、低区全部要标注清楚。
7、图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀。
8、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。
9、图纸说明中是否明确交待消防箱的规格尺寸、消防箱内配水枪规格、龙带长短、灭火器的名称、重量、灭火器的数量等;10、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。
11、图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。
12、图例图纸说明中是否有图例，假如有图例的话，管道施工图中是否有符号是图例中未列入的。
审图要点一、给水系统：每一个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。
生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。
加压设备采用变频供水设备。
生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。
水箱应设置超高水位事故报警，将信号引至物业值班室。
水泵房内应有集水坑等排水设施、设备。
水泵房不该与卧室、起居室、办公室相毗邻。
各栋楼给水入楼管方位应考虑室外管网布置的合理性。
4层以下由市政给水管直接供给。
5层以上各层由地块给水加压泵站供水。
5层以上各层是不是需竖向分区供水应视楼层数量而定。
一般每一个供水分区最低用水点静水压力给水应控制在~。
各层管井应按照井内立管根数及水表数量肯定管井尺寸。
应按照管道最小间距严格控制管井面积，水暖管井宜合用管井。
给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20之内，公共洗手间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。
不同利用功能的部位应单独供水、单独设置水表计量。
每户（包括每商铺）1表，户表必需出户，不然应采用远传水表或卡表。
每一个立管供水户数不超过20户，并设二级水表。
二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每一个水表井内水表数量不得多于2块。
由市政给水管直接供水的，其水表必需设在室外水表井内。
生活贮水箱、消防水池不得共用给水引入管。
生活贮水箱引入管应在室外加水表。
每一个地块从大市政引两根给水管。
该两根给水管需从不同方向道路上引入，管径一般为DN200。
室内给水管材：埋入垫层内的冷水管用PPR管S4系列，热水管用PPR 管S3。
2系列。
其他给水管采用钢塑复合管。

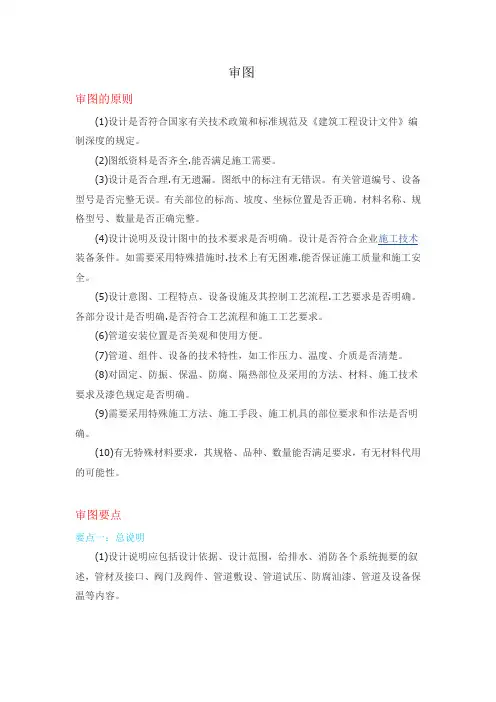

审图审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

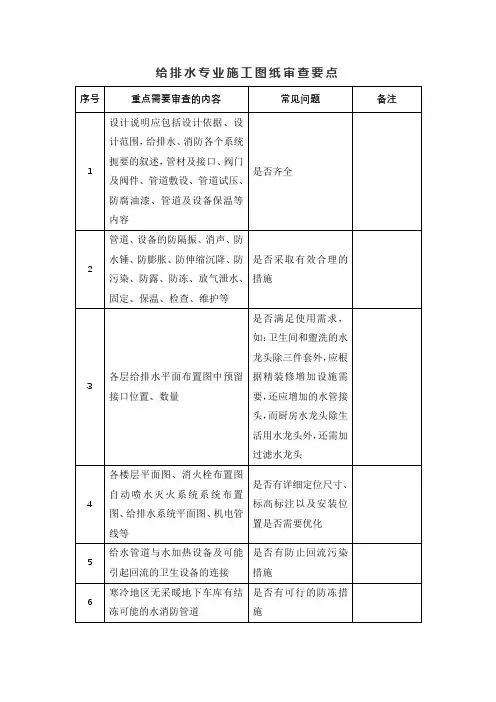

审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。
(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

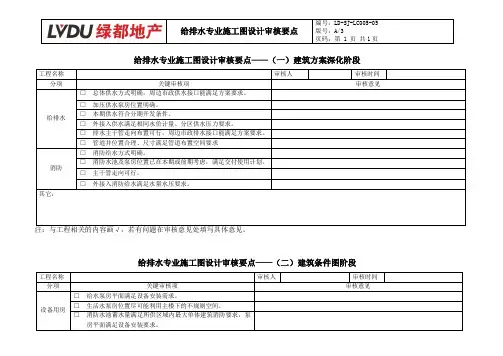

页码：第 1 页共1页给排水专业施工图设计审核要点——（一）建筑方案深化阶段工程名称审核人审核时间分项关键审核项审核意见给排水□总体供水方式明确，周边市政供水接口能满足方案要求。
□加压供水泵房位置明确。
□本期供水符合分期开发条件。
□外接入供水满足相同水价计量、分区供水压力要求。
□排水主干管走向布置可行，周边市政排水接口能满足方案要求。
□管道井位置合理、尺寸满足管道布置空间要求消防□消防给水方式明确。
□消防水池及泵房位置已在本期或前期考虑，满足交付使用计划。
□主干管走向可行。
□外接入消防给水满足水量水压要求。
其它：注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
给排水专业施工图设计审核要点——（二）建筑条件图阶段工程名称审核人审核时间分项关键审核项审核意见设备用房□给水泵房平面满足设备安装需求。
□生活水泵房位置尽可能利用主楼下的不规则空间。
□消防水池蓄水量满足所供区域内最大单体建筑消防要求，泵房平面满足设备安装要求。
页码：第 2 页共1页□消防水池及泵房位置尽可能利用主楼下的不规则空间。
□屋顶水箱间面积满足消防水箱及稳压设备安装要求。
主楼各层平面图□管道井位置合理、尺寸满足管道布置空间要求。
□公共区域满足消火栓箱安装空间。
□厨房用水生活设施、卫生间洁具齐备。
其它：注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
给排水专业施工图设计审核要点——（三）户型综合图阶段工程名称审核人审核时间分项关键审核项审核意见给排水□厨房、卫生间管道位置明确、满足管道布置要求。
□排水立管与电插座、燃气表、燃气具、通风设施无冲突。
□布置洗衣机的开敞阳台，雨污水共用一个地漏。
□消防立管和消火栓箱位置不影响建筑疏散要求及舒适性。
□消火栓箱尽可能暗装。
其它：注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
页码：第 3 页共1页给排水专业施工图设计审核要点——（四）施工图白图阶段工程名称审核人审核时间分项关键审核项审核意见图纸目录□工程名称及版次准确无误。

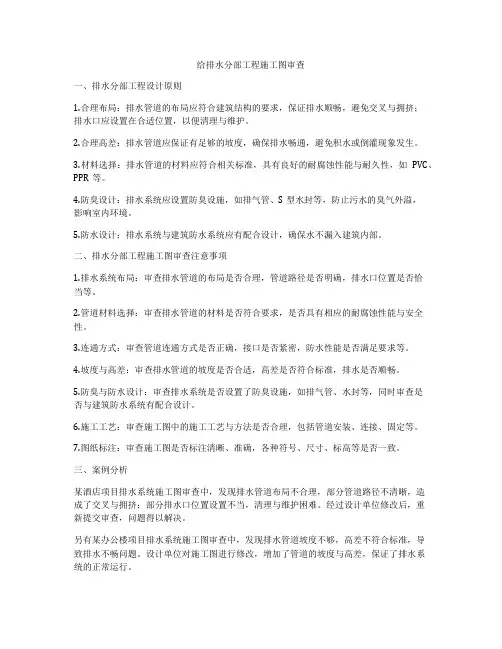

给排水分部工程施工图审查一、排水分部工程设计原则1.合理布局：排水管道的布局应符合建筑结构的要求，保证排水顺畅，避免交叉与拥挤；排水口应设置在合适位置，以便清理与维护。
2.合理高差：排水管道应保证有足够的坡度，确保排水畅通，避免积水或倒灌现象发生。
3.材料选择：排水管道的材料应符合相关标准，具有良好的耐腐蚀性能与耐久性，如PVC、PPR等。
4.防臭设计：排水系统应设置防臭设施，如排气管、S型水封等，防止污水的臭气外溢，影响室内环境。
5.防水设计：排水系统与建筑防水系统应有配合设计，确保水不漏入建筑内部。
二、排水分部工程施工图审查注意事项1.排水系统布局：审查排水管道的布局是否合理，管道路径是否明确，排水口位置是否恰当等。
2.管道材料选择：审查排水管道的材料是否符合要求，是否具有相应的耐腐蚀性能与安全性。
3.连通方式：审查管道连通方式是否正确，接口是否紧密，防水性能是否满足要求等。
4.坡度与高差：审查排水管道的坡度是否合适，高差是否符合标准，排水是否顺畅。
5.防臭与防水设计：审查排水系统是否设置了防臭设施，如排气管、水封等，同时审查是否与建筑防水系统有配合设计。
6.施工工艺：审查施工图中的施工工艺与方法是否合理，包括管道安装、连接、固定等。
7.图纸标注：审查施工图是否标注清晰、准确，各种符号、尺寸、标高等是否一致。
三、案例分析某酒店项目排水系统施工图审查中，发现排水管道布局不合理，部分管道路径不清晰，造成了交叉与拥挤；部分排水口位置设置不当，清理与维护困难。
经过设计单位修改后，重新提交审查，问题得以解决。
另有某办公楼项目排水系统施工图审查中，发现排水管道坡度不够，高差不符合标准，导致排水不畅问题。
设计单位对施工图进行修改，增加了管道的坡度与高差，保证了排水系统的正常运行。
四、结论与建议排水分部工程施工图审查是建筑工程中的重要工作，需要高度重视。
设计单位应严格按照相关规范与标准进行设计，确保排水系统的正常运行与安全性。
总则
1目的
为保证图纸设计的合理性及保证公司利益，现制定《给排水专业初步设计审查要点》及《给排水专业施工图设计审查要点》，以便于后期各阶段图纸审查工作的顺利进行。
2适用范围
本标准适用于地产事业部所有项目的初步设计和施工图设计图纸审查。
具体详附件：
附件一：《给排水专业初步设计审查要点》
附件二：《给排水专业施工图设计审查要点》
项目给排水专业初步设计审查要点
地产事业部
年月日项目给排水专业施工图设计审查要点
地产事业部年月日。
