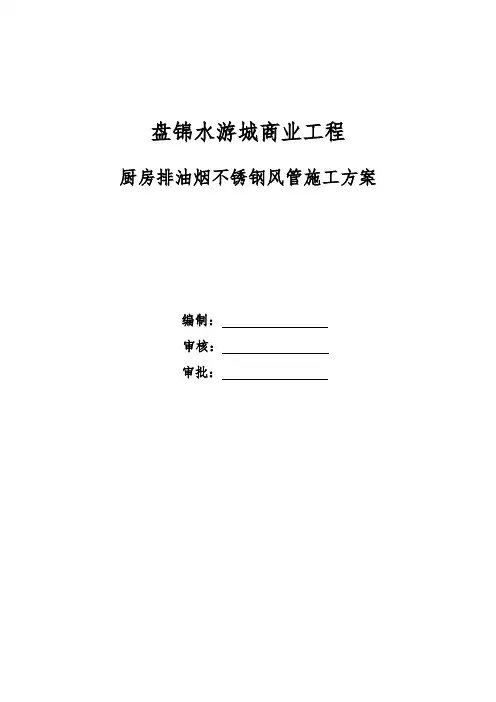

盘锦水游城商业工程
厨房排油烟不锈钢风管施工方案
编制：
审核：审批：
中建安装盘锦水游城项目部
2012年4月
目录
一、编制依据 (1)
二、工程概述 (1)
三、施工工艺 (1)
四、工期安排及保证措施 (10)
五、质量管理和保证措施 (11)
六、安全、环境管理和保证措施 (13)
厨房排油烟不锈钢风管施工方案
一、编制依据
1、本工程施工图纸；
2、我国现行的施工验收规范和操作规程；
3、我国现行的安全生产、文明施工、环保及消防等有关规定；
4、我公司的管理手册；
5、施工验收标准。
表1-1 现场采用的施工验收规范
二、工程概述
餐饮分布于步行街及水游城地下一层至四层，厨房排油烟系统即为步行街及水游城餐饮区域提供厨房排油烟。排油烟机及油烟净化器由小业主自行安装，我司只负责竖井内及水平甩口至服务店铺内一米的排油烟系统安装及水平不锈钢风管的保温工作。工作内容包括不锈钢风管5000㎡，不锈钢防火阀40个，不锈钢静压箱10个，风管保温600㎡。
三、施工工艺
1、主要设备、材料选用表
1)风管材质选用表：
2)保温材料材质及规格选用表：
2、风管制作
风管焊接制作工艺流程如下：
2.1施工准备
熟悉图纸、规范等技术资料，编制并组织方案会审。根据业主要求，本工程厨房排油烟系统风管全部采用1.2mm厚的不锈钢板制作，所有的风管横向及纵向接缝处均采用焊接。根据现场风管尺寸相差较大，因此根据风管长边尺寸选择不同的焊接方式。风管纵向角接焊接以长边尺寸等于1250mm为界，风管长边尺寸≤1250mm的风管纵向角接焊接按图2.1-1执行，风管长边尺寸＞1250mm的风
管纵向角接焊接按图2.1-2执行，翻边长度为15mm 。风管横向连接以长边尺寸等于2500mm 为界，风管长边尺寸≤2500mm 时采用翻边对接焊如图2.1-3所示，法兰翻边尺寸为15mm ，风管长边尺寸＞2500mm 时，采用对接焊接外加不锈钢槽钢法兰加固的方式，如图2.1-4所示。不锈钢风管的加固支架采用不锈钢角钢作为加固支架。
图2.1-1风管长边尺寸≤1250mm 图2.1-2风管长边尺寸＞
1250mm
图2.1-3 风管横向翻边对接焊示意图
图2.1-4 风管横向对接焊外加加固框示意图
不锈钢板 不锈钢焊
图2.1-5风管焊接及加固示意图
2.2 钢板裁剪下料
拟采用宽度为1250mm的不锈钢卷板进行下料，根据风管规格，将钢板分成两段下料。如1000×400的风管，周长2800mm，长边尺寸小于1250mm，按图2.1.1进行下料，即需要下两块尺寸为1400mm×1250mm的板材。1500×600的风管，周长4200mm，长边尺寸大于1250mm，按图2.1.2进行下料，即需要下两块尺寸为（2100+15）mm×1250mm的板材。
2.3翻边、折方
按照15mm的法兰翻边尺寸，先将风管横向焊接处所需翻边在折方机上折出，翻边之后风管每节的长度为（1250-15×2）mm = 1220mm，然后再按照风管边长折方，长边尺寸大于1250mm的风管还需将竖向焊接处的翻边折出。
2.4 角钢下料、加固支架预制
确定风管加固支撑架所使用的角钢规格为∠30×30×3。按照风管的规格尺寸，对不锈钢角钢下料，焊接。风管长边尺寸在1250mm~2500mm之间时在每节风管管段中间加一道支撑架，风管长边尺寸大于2500mm时在每节风管管段中间加一道支撑架并在两节风管对接处加一个用5#不锈钢槽钢制作的不锈钢法兰框。
2.5 风管组对、套加固支架
下好料后将两块不锈钢板组对好（风管组对如图2.5-1），在焊接之前将已经制作好的加固支架套在组对好的风管上（风管套加固支架如图2.5-2）。
图2.5-1 风管组对实物图
图2.5-2 风管套加固框实物图
2.6 风管纵向焊接成型
将组对好的风管用夹具固定好，进行风管的纵向焊接。风管纵向焊接的接缝形
式为角接焊，按图2.1-1及2.1-2进行焊接。
为使风管焊缝均匀地受热和冷却，以减少变形，焊接时从中间往两头逆向分段施焊；组对时先将风管点焊，用夹具将其固定后再进行焊接，焊接时形成的高温，在冷却过程中所产生的收缩变形由夹具克服，达到防止变形的目的。
2.7 风管横向焊接
将两节成型好的风管放在夹具台上，用夹具将其固定好后，再进行横向焊接。由于风管壁厚太薄，若直接平面对焊将产生较大的变形，且不易进行操作及加固，现采用翻边对接焊的形式，按图2.1-3执行。
风管的法兰翻边高度控制为15mm，若翻边过小，不仅不便于焊接操作及夹具的使用，且容易使焊接时的高温传递到风管，从而引起风管的变形。若翻边过大，将浪费材料。
2.8 焊接加固支架
将已经套好的不锈钢角钢加固支架移至所定的加固位置（参照第2.4条所述）用夹具加好进行焊接。由于不锈钢角钢加固支架仅起到加固支撑的作用，故其与风管的焊接可采用断续焊。
断续焊焊缝长度统一为30mm，断续焊间距统一为30mm。断续焊前，为使其间距均匀，先在风管上画好断续焊的位置，再行施焊。
图2.8-1 风管加固支架焊接示意图
图2.8-2 风管加固支架焊接实物图
3、风管安装
3.1风管支、吊架安装
风管支吊架全部采用不锈钢材质。矩形风管支吊架吊杆及横梁型号可按照下表执行
风管长边b（mm）通丝（mm）镀锌角钢镀锌槽钢0＜b≤400φ8∠30×3
400＜b≤1250φ8∠40×4
1250＜b≤2000φ10∠50×5
b＞2000φ105
