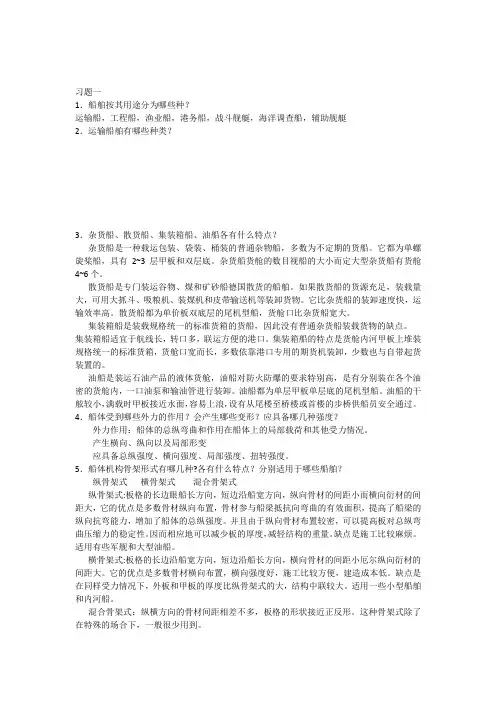

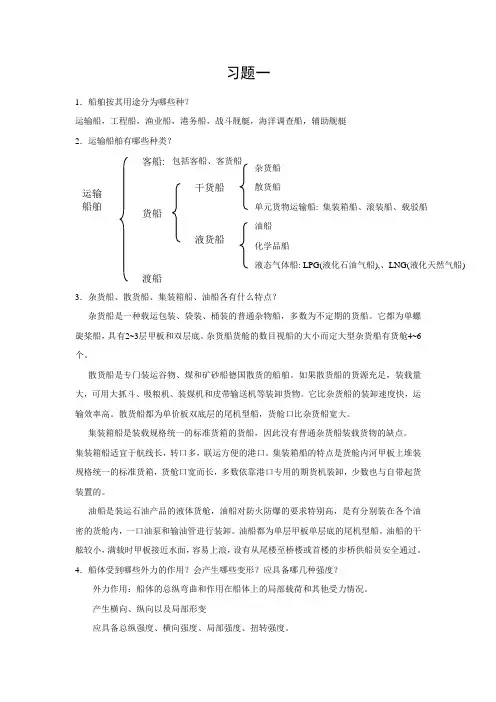

船体制图习题
10、将船体分为左右对称两部分的垂直平⾯是
A 中线⾯。
B 中站⾯。
C 基平⾯。
D 设计⽔线平⾯。
11、⼀组横剖线的投影反映了外板形状沿⽅向的变化。
A 船深。
B 船宽。
C 船长。
D 任意。
12、甲板中线在船长⽅向的曲度称为??。
A 梁拱。
B 脊弧。
C 舷弧。
D 折⾓。
13、组成半宽⽔线图格⼦线的除纵剖钱外，还有
A ⽔线。
B 甲板线。
C 舷墙线。
D 横剖线。
19、在总布置图中粗虚线⼀般代表。
A 可见板材简化线。
B 不可见板材简化线。
C 可见链索简化线。
D 不可见链索简化线。
20、总布置图的侧⾯图是从船舶的视图。
A 右舷正视。
B 甲板俯视。
C 尾部侧视。
D 舱底剖视。
21、总布置图中各种机械、设备、⽤具、门、窗、扶梯等采⽤。
A 简化画法。
B 省略画法。
C 按⽐例绘制实形画法。D 形象化的图形符号画法。
22、在总布置图的侧⾯图中横舱壁的表达⽤。
A 粗实线。
B 轨道线。
C 粗虚线。
D 粗双点划线。
23、总布置图中的甲板平⾯图是沿该甲板的剖切得到的。
A 上表⾯。
B 下表⾯。
C 上⼀层甲板下表⾯。
D 上⼀层上表⾯。
29、在船体结构图中，当板厚按⽐例缩⼩后，在图样上的尺⼨时，将表⽰板厚投影的两条细实线的距离画成粗实线的宽度。
A ⼤于或等于2mm。
B ⼤于或等于3mm。
C ⼩于或等于2mm。
D ⼩于或等于3mm。
30、假想⽤剖切平⾯剖切结构，将位于视者与剖切平⾯之间的部分移去、⽽将其余部分舒投影⾯投影所得的图形，称为。
A 剖视图。
B 剖⾯图。
C 向视图。
D 基本视图。
31、重叠画法时，把不在某⼀剖⾯表达范围内的构件表⽰在该剖⾯图的相应位置上，这些构件的可见轮廓⽤表⽰。
A 细实线。
B 细单点划线。
C 细双点划线。
D 细虚线。
32、绘制轴测图时，第⼀视向表达物体的三⾯。
A 前、上、左。
B 前、上、右。
C 前、下、左。
D 前、下、右。
33、船体结构图中不可见的普通构件的投影⽤表⽰。
A 粗虚线。
B 细虚线。
C 细单点划线。D 粗单点划线。
最佳答案10. A 11.B 12.B 13.D 19.B 20.A 21.A 22.B 23.A 29.C 30.B 31.C 32.B 33.B
45、舭肘板是连接__________和___________的连接板。
A、肋板/肋⾻
B、肋⾻/横梁
C、肋⾻/内底边板
D、A或C
46、舭肘板的主要作⽤是：
A、加强船体舭部强度，保证纵向强度
B、加强船体舭部强度，保证横向强度
C、保证船体总纵强度，减轻纵摇
D、保证船体总纵强度，减轻横摇
47、内底板是双层底上⾯的_________辅板，钢板_________沿船长⽅向布置。
A、⾮⽔密/长边
B、⽔密/长边
C、⾮⽔密/短边
D、⽔密/短边
48、下倾式内底边板，通常在________上采⽤，与_________组成污⽔沟。
A、普通货船/舭列板
B、散货船/舭列板
C、普通货船/舭肘板
D、滚装船/舭肘板
49、上倾式内底边板，通常在________上采⽤，以利于_________。
A、散货船/装卸作业
B、油船/保证稳性
C、集装箱船/装货
D、滚装船/保证稳性
50、⽔平式内底边板，通常在________上采⽤，以保证_________。
A、散货船/装卸作业
B、客船/舱内平坦
C、集装箱船/稳性
D、滚装船/稳性
51、船体安装舭龙⾻的主要作⽤是：A、增强舭部强度
B、降低稳性⾼度
C、减轻船舶横摇
D、减轻船舶纵摇
52、船体安装舭龙⾻的主要作⽤是：
A、保证船体总纵强度
B、增强舭部局部强度
C、增强舭部横向强度
D、减轻横摇
53、甲板纵桁的作⽤是：
A、承受总纵弯矩
B、承受横向强度
C、增强舱⼝处的强度
D、A+C
54、甲板纵⾻是安装在__________甲板结构中的___________构件。
A、纵⾻架式/纵向
B、横⾻架式/纵向
C、纵⾻架式/横向
D、横⾻架式/横向
55、甲板纵⾻的作⽤是：
A、保证船舶总纵强度
B、增强舱⼝处的强度
C、保证甲板的稳定性
D、A+C
56、普通横梁仅是在__________甲板结构中采⽤的__________构件。
A、纵⾻架式/横向
B、横⾻架式/横向
C、纵⾻架式/纵向
D、横⾻架式/纵向
57、半梁是___________甲板结构中被___________截断的横梁。
A、横⾻架式/舱⼝
B、纵⾻架式/舱⼝
C、横⾻架式/甲板纵桁
D、纵⾻架式/甲板纵桁
58、强横梁仅在___________甲板结构中采⽤，可⽀持___________，保证横向强度。A、纵⾻架式/半梁
B、横⾻架式/半梁
C、纵⾻架式/纵⾻
D、横⾻架式/纵⾻
59、上甲板舱⼝围板的作⽤是：
A、保障作业⼈员安全
B、防⽌海⽔灌⼊舱内
C、增强舱⼝处的强度
D、A+B+C
60、⼀般舱⼝围板在甲板上⾯的⾼度应不⼩于____________mm。
A、600
B、800
C、1000
D、1200
最佳答案D B B A A C C
