dip工艺技术

DIP（Dual In-line Package）工艺技术是一种常用的电子元器件封装工艺，它主要包括插孔组件、金线键合和封装等步骤。DIP工艺技术具有较高可靠性和较低的制造成本，因此被广泛应用于电子产品制造领域。

首先，DIP工艺技术的第一步是将电子元件插入插孔中。插孔组件是一个带有多个插孔的基板，每个插孔都对应着一个电子元件。在组装过程中，操作员将电子元件的引脚逐一插入插孔，并使用焊接工艺将其固定在插孔中。这种插孔组件的设计既可以手工完成，也可以通过自动插件进行。

接下来，DIP工艺技术的第二步是金线键合。金线键合是将集成电路芯片的引脚与插孔组件中的引脚连接起来的关键步骤。金线键合使用金属线将芯片引脚与插孔组件引脚焊接在一起。金线键合工艺可以通过有线键合和无线键合两种方式进行。有线键合是将金属线直接焊接在引脚上，而无线键合通常采用超声波或激光焊接技术将金属线与引脚连接起来。

最后，DIP工艺技术的第三步是封装。封装是将插孔组件及其连接的芯片包裹在塑料外壳中，以保护其免受外界环境的影响。封装通常使用热塑性塑料或热固性树脂材料，在高温下将外壳与插孔组件密封在一起。封装工艺中还包括对外壳的修整、标记和测试等环节，以确保封装后的元器件具有良好的品质。

总之，DIP工艺技术是一种常用的电子元器件封装工艺，它广泛应用于电子产品制造领域。通过插孔组件、金线键合和封装等步骤，DIP技术能够实现电子元器件的连接和保护，为电子产品的制造提供可靠的解决方案。这种工艺技术具有较高的可靠性和较低的制造成本，因此被众多电子制造商所采用。随着技术的不断进步，DIP工艺技术也在不断发展，为电子产品的功能实现和性能提升提供了更多的可能性。

合集下载

SMT DIP焊接工艺审查表O

SMT DIP焊接工艺审查表O

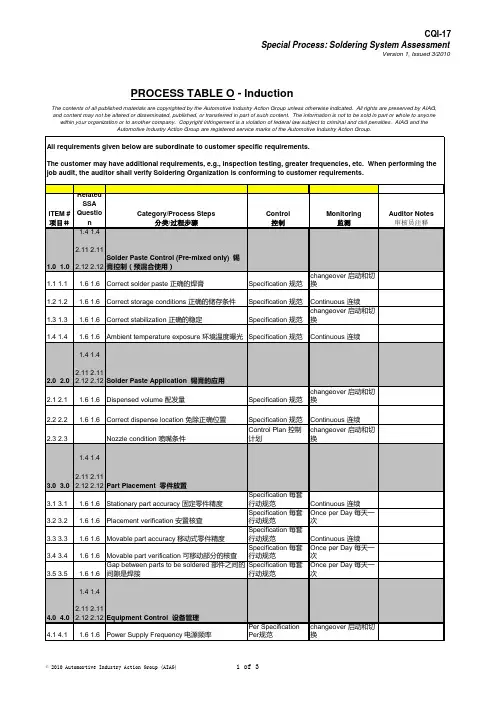

CQI-17Special Process: Soldering System AssessmentVersion 1, Issued 3/2010

ITEM #项目＃RelatedSSAQuestionCategory/Process Steps分类/过程步骤Control控制Monitoring监测Auditor Notes审核员注释1.4 1.4

2.11 2.112.12 2.12

1.1 1.11.6 1.6Correct solder paste 正确的焊膏Specification 规范Start-up andchangeover 启动和切换

1.2 1.21.6 1.6Correct storage conditions 正确的储存条件Specification 规范Continuous 连续

1.3 1.31.6 1.6Correct stabilization 正确的稳定Specification 规范Start-up andchangeover 启动和切换

1.4 1.41.6 1.6Ambient temperature exposure 环境温度曝光Specification 规范Continuous 连续

1.4 1.4

2.11 2.112.12 2.12

2.1 2.11.6 1.6Dispensed volume 配发量Specification 规范Start-up andchangeover 启动和切换

2.2 2.21.6 1.6Correct dispense location 免除正确位置Specification 规范Continuous 连续

2.3 2.3Nozzle condition 喷嘴条件Control Plan 控制计划Start-up andchangeover 启动和切换

1.4 1.4

2.11 2.112.12 2.12

3.1 3.11.6 1.6Stationary part accuracy 固定零件精度Per Set-UpSpecification 每套行动规范Continuous 连续

DIP元件组装工艺标准

DIP元件组装工艺标准

工艺标准

DIP元件组装工艺标准

一、元件组装的方向与极性

元件组装的方向与极性如下图所示：

a、理想状况 b、允许状况 c、拒收状况

（1）理想状况

a、元件组装于焊盘中央，方向和极性组装正确；

b、元件的文字印刷标识清晰；

c、元件文字印刷的标识排列方向统一。

（2）允许状况

a、组装后，标识不清晰，但能辨识出元件的极性和符号；

b、元件组装位置正确，但文字印刷的标识排列方向不统一。

（3）拒收状况

a、文字印刷标识无法辨识或标识错误；

b、极性元件组装极性错误，元件组装方向错误；

c、除（1）（2）以外的其它情况。

二、元件脚长度标准

元件脚长度标准如下图所示：

a、理想状况 b、允许状况 c、拒收状况

（1）理想状况

a、插件的元件若于焊锡后有浮高会倾斜，须符合元件脚长度标准；

工艺标准

b、元件脚长度以L计算方式，需从PCB沾锡面为衡量基准，可目视元件脚出锡面为基准。

（2）允许状况

a、需剪脚的元件脚长度下限标准（Lmin），以可目视元件脚出锡面为基准；

b、一般元件脚最长长度（Lmax）低于2.5mm；

c、特殊元件脚脚长规定：①Coil元件脚最长长度低于3mm；②X电容脚距2.5mm以下

的元件，脚最长长度低于2mm。

（3）拒收状况

a、元件脚长度下限标准（Lmin）,目视元件脚未露出锡面；

b、元件脚最长长度（Lmax）大于2.5mm；

c、特殊元件脚脚长大于Lmax；

d、除（1）（2）以外的其它情况。

三、卧式电子元件浮件与倾斜

1、卧式电子元件(R、C、L)浮件与倾斜

卧式电子元件(R、C、L)浮件与倾斜如下图所示：

a、理想状况 b、允许状况 c、拒收状况

（1）理想状况

a、元件平贴于PCB板表面；

b、浮高判定量测应以PCB元件面与元件基座的最低点为量测依据。

（2）允许状况

a、量测元件基座与PCB元件的最大距离需小于2mm；

SMT、DIP生产流程介绍

SMT、DIP生产流程介绍

SMT、DIP生产流程介绍

1. 引言

SMT（Surface Mount Technology）和DIP（Dual In-line Package）是当前电子制造中常用的两种元件安装技术。SMT是将元件直接焊接在PCB（Printed Circuit Board，印刷电路板）上，而DIP则是通过插脚将元件插入到PCB上。本文将对SMT和DIP的生产流程进行详细介绍。

2. SMT生产流程

SMT生产流程主要包括以下几个步骤： 2.1 选料

在SMT生产之前，首先需要选购适合的元件和材料。选料时需要考虑元件的封装形式、尺寸、电气参数等因素，并选择质量可靠的供应商。

2.2 PCB生产

PCB生产是SMT生产的基础。PCB可以通过印刷、刻蚀等工艺制作而成。这些工艺将电路图案印制在纸质或塑料基板上，并通过化学蚀刻去除多余的铜层，形成电路路径。

2.3 元件贴装

元件贴装是SMT的核心步骤。首先，将PCB放置在贴装机上，确定正确的定位。然后，将元件从料带或料盘上取下，并通过贴装头放置在PCB上的正确位置。贴装头将元件通过热熔胶或真空吸附固定在PCB上。 2.4 回焊

回焊是贴装后的下一步。在回焊过程中，将装有元件的PCB放入回焊炉中。回焊炉中的高温将焊膏熔化，并将焊料与PCB进行焊接。焊接完成后，PCB上的元件与电路板牢固地连接在一起。

2.5 检测

在SMT生产的最后阶段进行检测，以确保质量符合要求。这些检测可以包括目视检查、X射线检测、AOI（Automatic Optical

Inspection，自动光学检测）等。检测出的问题将被修复或替换，确保产品的质量稳定。

3. DIP生产流程

DIP生产流程相对简单，并包括以下几个步骤：

3.1 PCB生产

DIP生产的第一步与SMT相同，需要制作PCB。 3.2 元件插入

在DIP生产中，元件的插入是关键步骤。通过插脚，将元件插入到PCB上的预定位置。插脚的长度和排列方式需与PCB上的插孔相匹配。

(工艺技术)风机工艺

(工艺技术)风机工艺

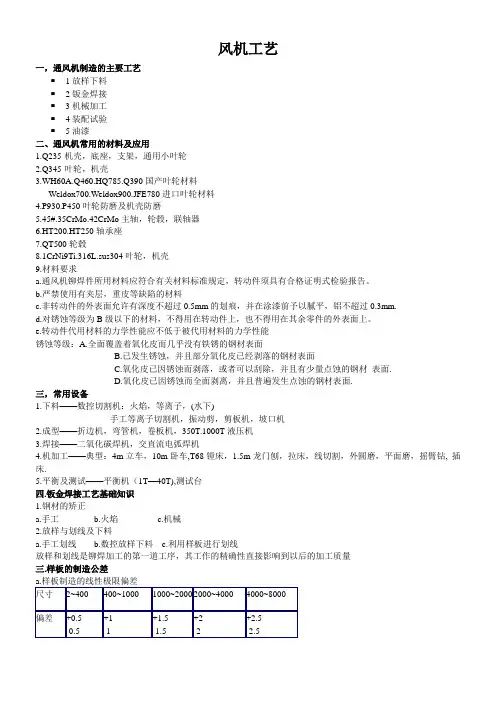

风机工艺
