海瑞克盾构机液压系统常见故障诊断与消除方法

  • 格式：docx
  • 大小：211.47 KB
  • 文档页数：23

海瑞克盾构机液压系统常见故障诊断与消除方法

海瑞克盾构机液压系统

常有故障的诊疗及除去方法

液压系统噪声、振动大的除去方法

故障现象及原由 除去方法 故障现象及原由 除去方法

1. 泵中噪声、振动，惹起管路、 1. 在泵的进、出油口用软管联接 4. 管道内油流激烈流动的噪声 1. 加粗管道，使流速控制在同意范围内

油箱共振 2. 泵不要装在油箱上，应将电动机和泵独自装在底座 2. 少用弯头多采纳曲率小的弯管

上，和油箱分开 3. 采纳胶管

3. 加大液压泵，降低电动机转数 4. 油流杂乱处不采纳直角弯头或三通

4. 在泵的底座和油箱下边塞进防振资料 5. 采纳消声器、蓄能器等

5. 选择低噪声泵，采纳立式电动机将液压泵浸在油液中

2. 阀弹簧所惹起的系统共振 1. 改变弹簧的安装地点 5. 油箱有共识声 1. 增厚箱板

2. 改变弹簧的刚度 2. 在侧板、底板上增设筋板

3. 把溢流阀改成外面泄油形式 3. 改变回油管尾端的形状或地点

4. 采纳遥控的溢流阀 6. 阀换向产生的冲击噪声 1. 降低电液阀换向的控制压力

5. 完整排出回路中的空气 2. 在控制管路或回油管路上增设节流阀

6. 改变管道的长短、粗细、材质、厚度等 3. 采纳带先导卸荷功能的元件

7. 增添管夹使管道不致振动 4. 采纳电气控制方法，使两个以上的阀不可以同时换向

8. 在管道的某一部位装上节流阀

3. 空气进入液压缸惹起的振动 1. 很好地排出空气 7. 溢流阀、卸荷阀、液控单向阀、 1. 适合处装上节流阀

2. 可对液压缸活塞、密封衬垫涂上二硫化钼润滑脂即可 均衡阀等工作不良， 惹起的管道振 2. 改变外泄形式 海瑞克盾构机液压系统常见故障诊断与消除方法

动和噪声 3. 对回路进行改造 4. 增设管夹

液压系统压力不正常的除去方法

故障现象及原由 除去方法

溢流阀旁通阀破坏 维修或改换

减压阀设定值太低 从头设定

压力不足 集成通道块设计有误 从头设计

减压阀破坏 维修或改换

泵、马达或缸破坏、内泄大 维修或改换

油中混有空气 堵漏、加油、排气

溢流阀磨损、弹簧刚性差 维修或改换

压力不稳固 油液污染、拥塞阀阻尼孔 冲洗、换油

蓄能器或充气阀无效 维修或改换

泵、马达或缸磨损 维修或改换

减压阀、溢流阀或卸荷阀设定值不对 从头设定

压力过高 变量机构不工作 维修或改换

减压阀、溢流阀或卸荷阀拥塞或破坏 冲洗或改换

液压系统动作不正常的除去方法

故障现象及原由 除去方法

电磁阀中电磁铁有故障 清除或改换

系统压力正常履行元件无动作 限位或次序装置（机械式、电气式或液动式）不工作或调得不对 调整、修复或改换

机械故障 清除

没有指令信号 查找、修复 海瑞克盾构机液压系统常见故障诊断与消除方法

放大器不工作或调得不对 调整、修复或改换

阀不工作 调整、修复或改换

缸或马达破坏 修复或改换

泵输出流量不足或系统泄露太大 检查、修复或改换

油液粘度太高或太低 检查、调整或改换

阀的控制压力不够或阀内阻尼孔拥塞 冲洗、调整

外负载过大 检查、调整

放大器失灵或调得不对 调整修复或改换

阀芯卡涩 冲洗、过滤或换油

履行元件动作太慢 缸或马达磨损严重 维修或改换

油中混有空气 加油、排气

指令信号不稳固 查找、修复

放大器失灵或调得不对 调整、修复或改换

传感器反应失灵 维修或改换

阀芯卡涩 冲洗、滤油

缸或马达磨损或破坏 维修或改换

液压冲击大的除去方法

现象及原由 除去方法

换向时刹时封闭、开启，造成动能或势能互相变换 1. 延伸换向时间

换向时产生冲击 2. 设计带缓冲的阀芯

时产生的液压冲击 3. 加粗管径、缩短管路

液压缸在运动中忽然被制动所产生的液压冲击 液压缸运动时，拥有很大的动量和惯性，忽然被制 1. 液压缸出入油口处罚别设置，反响快、敏捷度高的小型安全阀

动，惹起较大的压力增值故产生液压冲击 2. 在知足驱动力时尽量减少系统工作压力，或适合提升系统背压 海瑞克盾构机液压系统常见故障诊断与消除方法

3. 液压缸邻近安装囊式蓄能器

1. 在液压缸两头设缓冲装置 液压缸运动时产生的动量和惯性与缸体发生碰撞，

液压缸抵达终点时产生的液压冲击 2. 液压缸出入油口处罚别设置反响快，敏捷度高的小型溢流阀

惹起的冲击

3. 设置行程（开关）阀

液压系统油温过高的除去方法

故障现象及原由 除去方法

1. 设定压力过高 适合调整压力

2. 溢流阀、卸荷阀、压力继电器等卸荷回路的元件工作不良 更正各元件工作不正常状况

3. 卸荷回路的元件调定值不适合，卸压时间短 从头调定，延伸卸压时间

4. 阀的漏损大，卸荷时间短 维修漏损大的阀，考虑不采纳大规格阀

5. 高压小流量、低压大流量时不要由溢流阀溢流 改正回路，采纳卸荷阀、变量泵

6. 因粘度低或泵有故障，增大了泵的内泄露量，使泵壳温度高升 换油、维修、改换液压泵

7. 油箱内油量不足 加油，加大油箱

8. 油箱构造不合理 改良构造，使油箱四周温升平均

9. 蓄能器容量不足或有故障 换大蓄能器，维修蓄能器

10. 需要安装冷却器，冷却器容量不足，冷却器有故障，进水阀门工作不良，水量不足， 安装冷却器，加大冷却器，维修冷却器的故障，维修阀门，增添水量，维修调温装置

油温自动调理装置有故障

11. 溢流阀遥控口节流过度，卸荷的节余压力高 进行适合调整

12. 管路的阻力大 采纳适合的管径

13. 邻近热源影响，辐射热大 采纳隔热资料反射板或改正部署场所；设置通风、冷却装置等，采纳适合的工作油液

液压泵常有故障及办理

故障现象 原由剖析 除去方法 海瑞克盾构机液压系统常见故障诊断与消除方法

（一）泵不输油 1. 泵不转 （ 1）电动机轴未转动 检查电气并清除故障

1） 未接通电源

2） 电气线路及元件故障

（ 2）电动机发热跳闸 1） 调理溢流阀压力值

1） 溢流阀调压过高，超载荷后闷泵 2） 检修阀闷

2） 溢流阀阀芯卡死阀芯中心油孔拥塞或溢流阀阻尼孔拥塞造 3） 检修单向阀

成超压不溢流 4） 检修或改换电动机

3） 泵出口单向阀装反或阀芯卡死而闷泵

4） 电动机故障

（ 3）泵轴或电动机轴上无连结键 1） 改换键

1） 折断 2） 补装键

2） 漏装

（ 4）泵内部滑动副卡死 1） 打开检修，按要求选配空隙

1） 配合空隙太小 2） 改换零件，从头装置，使配合空隙达到要求

2） 零件精度差，装置质量差，齿轮与轴同轴度偏差太大；柱 3） 检查油质，过滤或改换油液

塞头部卡死； 3 ） 油液太脏 4） 检查冷却器的冷却成效，检查油箱油量并加油至油位线

4） 油温过高使零件热变形 5） 打开冲洗并在吸油口安装吸油过滤器

5） 泵的吸油腔进入脏物而卡死

2. 泵反转 电动机转向不对 1） 纠正电气线路

1） 电气线路接错 2） 纠正泵体上旋向箭头

2） 泵体上旋向箭头错误

3. 泵轴仍可转动 泵轴内部折断 检查原由，改换新轴

4. 泵不吸油 （1）油箱油位过低 （ 1）加油至油位线

（ 2）吸油过滤器拥塞 （2）冲洗滤芯或改换 海瑞克盾构机液压系统常见故障诊断与消除方法

（3）泵吸油管上阀门未打开

（ 3）检查打开阀门

（4）泵或吸油管密封不严 （4）检查和紧固接头处， 紧固泵盖螺钉， 在泵盖联合处和接头连结处

（ 5）泵吸油高度超标准且吸油管修长并弯头太多

涂上油脂，或先向泵吸油口灌油

（ 6）吸油过滤器过滤精度太高，或通油面积太小 （5）降低吸油高度，改换管子，减少弯头

（7）油的粘度太高 （6）选择合的过滤精度，加大滤油器规格

（二）泵噪声大

1. 吸空现象严重 （ 8）柱塞泵变量机构失灵，如加工精度差，装置不良，配合空隙太

小，泵内部摩擦阻力太大，伺服活塞、变量活塞及弹簧芯轴卡死，

通向变量机构的个别油道有拥塞以及油液太脏，油温太高，使零件

热变形等

（9）柱塞泵缸体与配油盘之间不密封（如柱塞泵中心弹簧折断）

（ 1）吸油过滤器有部分拥塞，吸油阻力大 （ 7）检查油的粘度，改换适合的油液，冬天要检查加热器的成效

（8）打开检查，修配或改换零件，合理选配空隙；过滤或改换油液；

检查冷却器成效；检查油箱内的油位并加至油位线

（9）改换弹簧

（1）冲洗或改换过滤器

（ 2）吸油管距油面较近 （ 2）适合加长调整吸油管长度或地点

（3）吸油地点太高或油箱液位太低

（3）降低泵的安装高度或提升液位高度

2. 吸入气泡 （4）泵和吸油管口密封不严

（5）油的粘度过高

（ 6）泵的转速太高（使用不妥）

（ 7）吸油过滤器经过面积过小

（8）非自吸泵的协助泵供油量不足或有故障

（9）油箱上空气过滤器拥塞

（10）泵轴油封无效

（ 1）油液中溶解必定量的空气，在工作过程中又生成的气泡

（2）回油涡流激烈生成泡沫

（ 3）管道内或泵壳内存有空气

（ 4）吸油管浸入油面的深度不够 （4）检查连结处和联合面的密封，并紧固

（ 5）检查油质，按要求采纳油的粘度

（ 6）控制在最高转速以下

（ 7）改换通油面积大的滤器

（8）维修或改换协助泵

（ 9）冲洗或改换空气过滤器

（ 10）改换

（1）在油箱内增设隔板， 将回油经过隔板消泡后再吸入， 油液中加消

泡剂

（ 2）吸油管与回油管要分开必定距离，回油管口要插入油面以下

（3）进行空载运行，清除空气

合集下载

土压平衡式盾构机管片拼装系统及其故障排除

土压平衡式盾构机管片拼装系统及其故障排除

第 1 页 共 5 页 土压平衡式盾构机管片拼装系统及其故障排除

Erector system of earth pressure balance shield machine and its troubleshooting

1.前言

管片拼装系统是土压平衡式盾构机上的一个重要部分，管片拼装机又是管片拼装系统的主要组成部分，盾构机在掘进一环的距离后，操作手操作拼装机拼装预制好的由六块管片组成的一环单层衬砌管片，使隧道一次成型。管片拼装机由拼装机行走梁、行走架、旋转架和拼装头组成。拼装管片时，管片拼装机可以实现六个自由度，从而可以保证使被拼装的管片准确就位。

现以一次管片拼装系统故障的解决为例，来简要介绍一下盾构机的管片拼装系统。

2.故障现象

拼装管片时出现如下故障：管片拼装机抓住管片后无法旋转，致使管片无法拼装。

3.管片拼装系统工作原理

图1是盾构机管片拼装液压系统原理简图。

油箱2号台车到总泄露油管1号台车旋转架行走架链条图1 盾构机拼装液压系统原理简图

1.拼装机液压油泵(1) 2.拼装机液压油泵(2) 3.拼装机顺时针方向旋转控制电磁阀 4.拼装机逆时针方向旋转控制电磁阀 5.拼装机旋转控制阀组 6.拼装机行走油缸控制阀组 7.拼装机伸缩油缸控制阀组 8.管片抓紧油缸压力调节阀 9.管片抓紧油缸控制阀组 10.拼装头倾斜和旋转油缸控制阀组 11.测压接头 12.管片抓紧液压油压感应开关 13.拼装头旋转油缸 14.拼装头倾斜油缸 15.管片抓紧油缸 16.拼装机伸缩油缸 17.拼装机行走油缸 18.拼装机旋转液压马达

如图所示45KW电机驱动两个串连的斜盘式变量轴向柱塞液压油泵1和2，通过相应的控制阀组后向回路各执行元件提供压力油，并构成开式回路，回油流回油箱。该回路的执行元第 2 页 共 5 页 件包括两个拼装机的斜盘式轴向柱塞旋转马达18、两个拼装机前后行走油缸17，两个拼装机伸缩油缸16，一个管片抓紧油缸15，一个拼装头倾斜油缸14和一个拼装头转动油缸13。

盾构电气组成系统及常见故障的解决

盾构电气组成系统及常见故障的解决

龙源期刊网

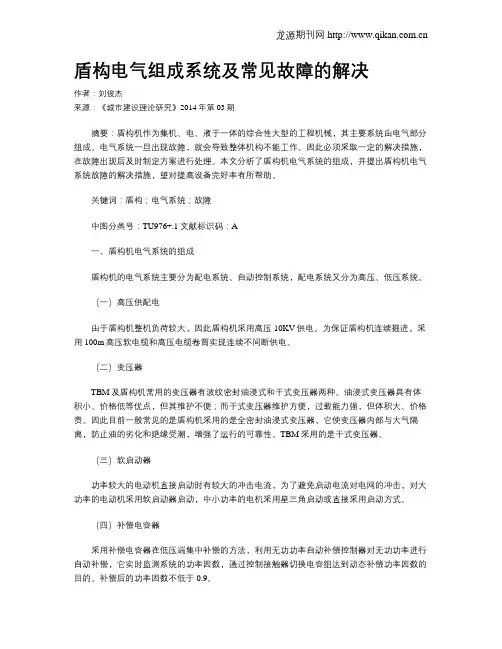

盾构电气组成系统及常见故障的解决
